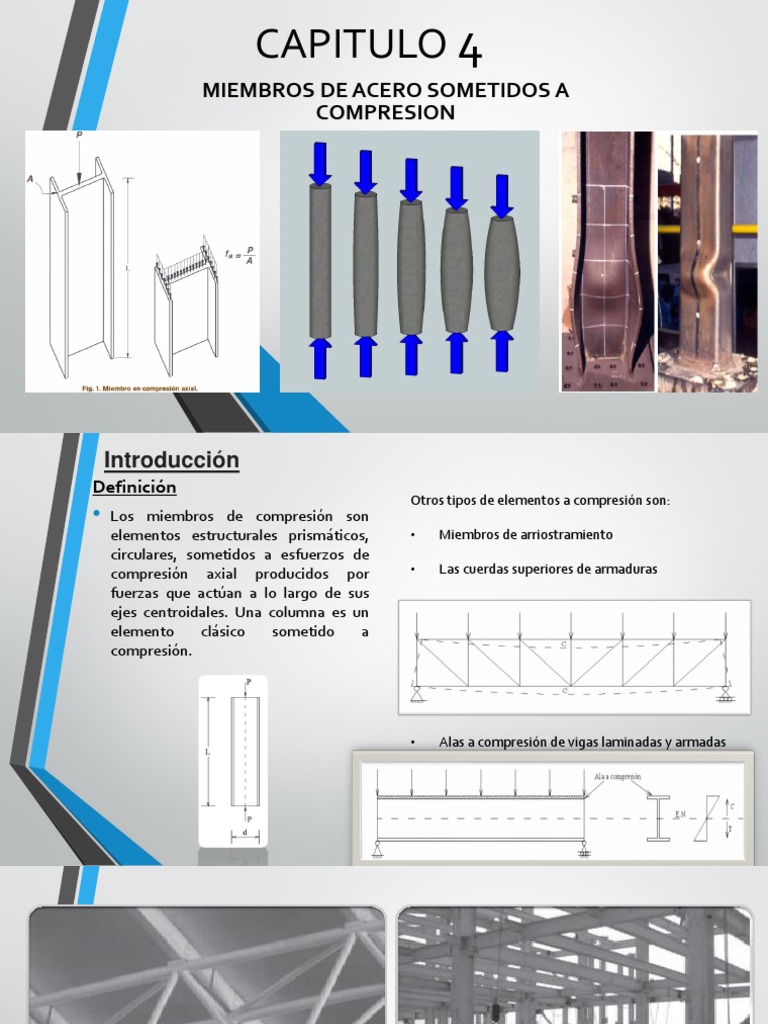

CAPITULO 4

MIEMBROS DE ACERO SOMETIDOS A

COMPRESION
 Introducción
Definición
Otros tipos de elementos a compresión son:
• Los miembros de compresión son
elementos estructurales prismáticos, • Miembros de arriostramiento
circulares, sometidos a esfuerzos de
compresión axial producidos por • Las cuerdas superiores de armaduras
fuerzas que actúan a lo largo de sus
ejes centroidales. Una columna es un
elemento clásico sometido a
compresión.

• Alas a compresión de vigas laminadas y armadas

Factores que influyen en el comportamiento de un
miembro a compresión
Modos de falla
• Se denomina pandeo cuando la columna, al estar
sometida a una carga axial igual a la carga crítica Pcr,
cesa la deformación por acortamiento y ocurre
entonces una DEFORMACIÓN REPENTINA
LATERAL Y/O ROTACIONAL en una dirección
normal al eje de la columna, limitando así la
capacidad por carga axial.
Existen 4 tipos de pandeo:
• Pandeo flexionante: Llamado también Pandeo de
Euler. Excesiva flexión alrededor de uno de los ejes
(eje crítico) de su sección transversal.

• Pandeo Torsional: Rotación alrededor del centro

de corte de la sección transversal.

• Pandeo flexo-torsional: Existe flexión combinada

con rotación.

• Pandeo local: Pandeo de los elementos (placas) de

la sección transversal. Cuando ocurre, sucede antes
de los otros tipos de pandeos.
Nota: Mientras más larga es una
columna, mayor es su tendencia a
pandearse y menor será la carga que
pueda soportar.
 Diferencias entre elementos sujetos a tensión y compresión

• Las cargas de tensión tienden a mantener recto a los elementos, en tanto

que los de compresión, tienden a flexionarlos hacia afuera( situación
peligrosa)

• La presencia de agujeros para tornillos o remaches en los elementos a

tensión reduce el área disponible para las cargas, en los elementos a
compresión se supone que los tornillos y remaches llenan los agujeros
aunque inicialmente va a haber un pequeño deslizamiento hasta que los
conectores se apoyen en el material adyacente y las áreas totales están
disponibles para resistir las cargas
Factores que afectan la resistencia de los elementos a compresión

• Imperfecciones en las columnas: No hay problema en miembros a

tensión. Pero es grave en columnas

Otro caso de
𝛿 < 𝑙/1000
imperfeccion
Esfuerzos residuales en columnas:
• Son aquellos que quedan en los miembros estructurales después del laminado o
fabricación. Se producen debido a la tasa desigual de enfriamiento después del
laminado:
• Enfriamiento más rápido = Compresión (-)
• Enfriamiento más lento= Tensión (+)

En cualquier sección transversal, la fuerza axial y momento obtenidos por la

integración de los esfuerzos residuales de tensión y compresión son iguales a cero.

La aplicación de cargas a los miembros estructurales con esfuerzos residuales

ocasiona generalmente alguna acción inelástica prematura.
• E n las siguientes imágenes se muestran la magnitud de estos esfuerzos, los cuales
varía hasta un valor máximo de Fy/3
ESFUERZOS RESIDUALES
 Perfiles usados para columnas

• Cierta similitud con respecto a los

usados para miembros a tensión.

• El uso de perfiles tubulares está

ganando popularidad en los
últimos años (más eficientes, más
fáciles de pintar, más atractivos,
más resistente a la torsión.

Tipos de miembros a compresión

Fórmula de Euler
Leonard Euler (matemático suizo) en 1757 publicó un artículo
relacionado al pandeo de las columnas.
En la actualidad la fórmula de Euler es escrita de la siguiente forma:
𝜋2 𝐸𝐼
𝑃= (3.1)
𝐿𝑒 2

En donde:
• P = Carga crítica de pandeo de la columna (Carga de Euler)
• E = Módulo de Elasticidad
• I = Momento de Inercia
• Le = longitud efectiva de la columna

𝐿𝑒 = 𝐾𝑙 (3.2)
K = Factor de longitud efectiva (depende del tipo de apoyos)
l = Longitud del miembro
• La magnitud de la longitud
efectiva depende de las
restricciones rotacionales
en los extremos de las
columnas y de la
0.65
resistencia al movimiento
lateral de estas.

• En la siguiente tabla se
Valor de k para restricciones de columnas
muestra los valor de k para
los diferentes tipos de
restricciones
• Reemplazando (3.2) en (3.1) y tomando en cuenta: 𝐼 = 𝑟 2 𝐴𝑔

𝜋 2 𝐸𝑟 2 𝐴𝑔 𝑃 𝜋 2 𝐸𝑟 2
𝑃= = =
(𝑘𝑙)2 𝐴𝑔 (𝑘𝑙)2
2
𝜋 𝐸
𝐹𝑒 =
𝑘𝑙 2
( )
𝑟
• Fe = Esfuerzo de pandeo (Euler)
• Ag = Área total de la sección transversal del miembro
• r = Radio de giro alrededor del eje de pandeo.

NOTA: La carga de pandeo no depende de la resistencia del acero utilizado.

 Clasificación de las columnas
Las columnas se clasifican de la siguiente forma:
• Columna corta
𝐹𝑒 = 𝐹𝑦
- No hay pandeo. Hay acortamiento solamente.
- Rara vez se aplica en ingeniería civil.
• Columna Intermedia
- Ciertas fibras alcanzan Fy, otras no.
- Falla combinada (fluencia y pandeo)
- Falla inelástica. Fórmula de Euler no es aplicable; pero
puede utilizarse reemplazando: E por Et ó Er
Et = Módulo de elasticidad tangente
Er = Módulo de elasticidad reducido
• Columna Larga
𝜋 2𝐸
𝐹𝑒 = Euler
𝑘𝑙
( )2
𝑟

Fe < Fp; Fallan elásticamente.

 MÁXIMA RELACIÓN DE ESBELTEZ

Para la máxima relación de esbeltez se debe tomar en cuenta la siguiente

ecuación:
𝑘𝑙
≤ 200
𝑟

NOTA: Esta relación sirve para garantizar que los miembros posean suficiente
rigidez y para prevenir vibraciones indeseables, ya que esta relación mide la
tendencia de un elemento a pandearse
 FORMULAS A USAR

𝑃𝑢 = ∅𝑐 𝑃𝑛 = ∅𝑐 𝐹𝑐𝑟 𝐴𝑔 ∅𝑐 = 0.90 METODO LRFD

𝑃𝑛 𝐹𝑐𝑟 𝐴𝑔 METODO ASD

𝑃𝑢 = = Ω𝑐 = 1.67
Ω𝑐 Ω𝑐

𝐼 𝑘𝑙
𝑟= Se debe de cumplir que: ≤ 200
𝐴 𝑟 𝑚𝑎𝑠 𝑑𝑒𝑏𝑖𝑙

Para:

𝐾𝑙 𝐸 𝐹𝑦 𝐹𝑦
≤ 4.71 𝑜 ≤ 2.25 𝐹𝑐𝑟 = 0.658 𝐹𝑒 𝐹𝑦
𝑟 𝐹𝑦 𝐹𝑒

𝐾𝑙 𝐸 𝐹𝑦
> 4.71 𝑜 > 2.25 𝐹𝑐𝑟 = 0.877 𝐹𝑒
𝑟 𝐹𝑦 𝐹𝑒

𝜋 2𝐸
𝐹𝑒 =
𝑘𝑙
( )2
𝑟
 Ejercicio.- Determinar la carga axial de diseño de una columna de acero A36
mostrado en la siguiente figura. Las unidades de las dimensiones están en
mm
Datos:
Fy = 2536 kg/cm2 𝐴𝑔 = 20 25 − 18.4 23.4 = 69.44 𝑐𝑚2
E = 2.1 x 106 kg/cm2
𝑏ℎ3 ℎ𝑏3
L=7m 𝐼3 = 𝐼2 =
12 12
20(25)3 18.4(23.4)3 25(20)3 23.4(18.4)3
𝐼3 = − 𝐼2 = −
12 12 12 12
𝐼3 = 6395.21 𝑐𝑚4 𝐼3 = 4519.13𝑐𝑚4

𝐼3 𝐼2
𝑟3 = 𝑟2 =
𝐴 𝐴

4519.13
6395.21 𝑟2 =
𝑟3 = 69.44
69.44
𝑟2 = 8.067 𝑐𝑚
𝑟3 = 9.596 𝑐𝑚
 𝐾𝑙
≤ 200
𝑟 𝑚𝑎𝑠 𝑑𝑒𝑏𝑖𝑙

Comprobacion de máxima esbeltez 1(700)

≤ 200 86.77 ≤ 200 𝑂𝐾
8.067

𝐸 2.1𝑥106
4.71 = 4.71 = 135.53
𝐹𝑦 2536 𝜋 2 (2.1𝑥106 ) 2536
𝐹𝑒 =
(86.77)2 𝐹𝑐𝑟 = 0.658 2752.833 𝐹𝑦
𝐾𝑙 𝐸
≤ 4.71
𝑟 𝐹𝑦 𝐹𝑐𝑟 = 0.6580.9212 (2536)
𝐹𝑒 = 2752.833
86.77 ≤ 135.53 𝐹𝑐𝑟 = 1724.64 𝑘𝑔/𝑐𝑚2

LRFD ASD

𝑃𝑛 𝐹𝑐𝑟 𝐴𝑔
𝑃𝑢 = =
Ω𝑐 Ω𝑐
𝑃𝑢 = ∅𝑐 𝐹𝑐𝑟 𝐴𝑔
𝑃𝑛 1724.64(69.44)
𝑃𝑢 = =
𝑃𝑢 = 0.9 (69.44)(1724.64) Ω𝑐 1.67

𝑃𝑢 = 107783 𝑘𝑔 = 107.78 𝑇 𝑷𝒖 = 𝟕𝟏𝟕𝟏𝟏. 𝟗𝟖 𝒌𝒈 = 𝟕𝟏. 𝟕 𝑻

ELEMENTOS RIGIDIZADOS Y NO
RIGIDIZADOS
AISC – LRFD distingue dos categorías:
• Elementos rigidizados (atiesados)
• Elementos no rigidizados (no
atiesados)

• Un “elemento no rigidizado” es una

pieza con un borde libre paralelo a la
dirección de la fuerza de compresión.

• Un “elemento rigidizado” es una

pieza que no tiene bordes libres.

• Los elementos sometidos a
compresión se pandearan
localmente dependiendo de la
relación ancho – espesor λ=b/t y
de si son rigidizados o no.
Dependiendo del valor de λ las
especificaciones AISC 2005 en su
sección B4 agrupan a los
miembros de la siguiente forma:
• A) Secciones compactas
• B) Secciones no compactas
• C) Secciones con
esbeltos
A) SECCIONES COMPACTAS (Perfiles resistentes):
Son aquellos en que toda la sección alcanza el
esfuerzo de fluencia antes de pandearse. Dos
requisitos:
1) Las alas deben estar conectadas en forma
continua al alma o almas.
2)λ=b/t ≤ λ𝑝
λ𝑝 = Parámetro de esbeltez máxima para
elementos compactos.
elementos
B) SECCIONES NO COMPACTAS
• Son aquellas en que algunas
partes de la sección alcanzan Fy
antes de que ocurra pandeo. Un
requisito:
1) Por lo menos para un elemento
de la sección:
λ𝑝 ≤λ = b/t ≤ λ𝑟
• λ𝑟 = Parámetro de esbeltez máxima para
elementos no compactos.
C) SECCIONES CON ELEMENTOS ESBELTOS
(Perfiles débiles):
Son aquellos en los cuales ninguna parte de la
sección alcanza Fy al pandearse.
1) Por lo menos para un elemento de la sección:
λ = b/t > λ𝑟
El diseño es muy complicado. En lo posible evitar
usar estas secciones. (LRFD Ap. B5.3)
Casi todos los perfiles W, M y S dados en el manual
LRFD-AISC son compactos, para aceros con Fy = 36
y 50 ksi. Unos pocos son no compactos (se indican
en manual). Ninguno es esbelto para estos dos
esfuerzos de fluencia.
TABLA DE MAXIMAS RELACIONES ANCHO – ESPESOR PARA ELEMENTOS A
COMPRESION
(ADOPTADO DE ANSI/AISC 341 – 10) (NEC – 2015)
EJERCICIO
Se usa una HSS 16 x 16 x ½ con Fy= 46 klb/plg2 para una columna de 18
pies de longitud con apoyos simples
• A) determinar ∅ 𝑃 𝑐 𝑛 y
𝑃𝑛
Ω𝑐
con las ecuaciones apropiadas de AISC
DATOS: HSS 16 x 16 x ½ ( A = 28.3 𝑝𝑙𝑔2 , 𝑡𝑝𝑎𝑟𝑒𝑑 = 0.465 𝑝𝑙𝑔 , 𝑟𝑥 =
𝑟𝑦 = 6.31 𝑝𝑙𝑔)
Calcule b/t (Tabla B4.1ª Caso 6 del AISC)

𝐸 29000
b/t = (16 – 2(0.465))/0.465 = 32.41 < 1.4 = 1.4 = 35.15
𝐹𝑦 46

La sección no tiene elementos esbeltos

- Calculo de kl/r y Fcr

K = 1.0
 𝐾𝑙 𝐾𝑙 1 12𝑥18 𝑝𝑙𝑔 29000
( )𝑥 = ( )𝑦 = = 34.23 < 4.71 = 118.26
𝑟𝑥 𝑟𝑦 6.31 𝑝𝑙𝑔 46

𝐹𝑦
𝜋2𝐸
𝐹𝑒 = 𝐹𝑐𝑟 = 0.658 𝐹𝑒 𝐹𝑦
𝑘𝑙
( 𝑟 )2
46
𝐹𝑐𝑟 = 0.658244.28 46
2
𝜋 (29000) 𝑘𝑙𝑏
𝐹𝑒 = = 244.28 𝑘𝑙𝑏
(34.23)2 𝑝𝑙𝑔2 𝐹𝑐𝑟 = 42.51
𝑝𝑙𝑔2

LRFD ASD

𝑃𝑛 𝐹𝑐𝑟 𝐴𝑔
𝑃𝑢 = =
𝑃𝑢 = ∅𝑐 𝐹𝑐𝑟 𝐴𝑔 Ω𝑐 Ω𝑐
𝑃𝑛 42.51 (28.3)
𝑃𝑢 = 0.9 (28.3)(42.51) 𝑃𝑢 = =
Ω𝑐 1.67
• Determine la resistencia de diseño LRFD y la resistencia de
diseño permisible ASD para la W 14x90 cargada axialmente con
50 klb/plg2. Debido a su altura, esta columna esta arriostrada en
dirección perpendicular a su eje débil. Se supone que estas
conexiones permiten la rotación del miembro en un plano
paralelo al plano de los patines.

𝑃𝑢 = ∅𝑐 𝐹𝑐𝑟 𝐴𝑔 = 993 klb

R// 𝐹𝑐𝑟 𝐴𝑔
𝑃𝑢 = = 660 𝑘𝑙𝑏
Ω𝑐
DISEÑO DE MIEMBROS CARGADOS AXIALMENTE A COMPRESIÓN

• Seleccionar el perfil W14 más ligero disponible de acero A36 para las cargas
de servicio PD = 100 kips y PL=160 kips. Asuma Le = 10 pies
𝑃𝑢 = 1.4 𝐷 = 1.4 100 = 140 𝐾𝑖𝑝𝑠
𝑃𝑢 = 1.2𝐷 + 1.6 𝐿 = 1.2 100 + 1.6 160 = 376 𝐾𝑖𝑝𝑠
𝐹𝑐𝑟
Suponga que kl/r = 50, y observando la tabla 4-22 del AISC ∅𝑐 𝐹𝑐𝑟 = 28.4 𝑘𝑠𝑖 ; Ω𝑐
= 18.9
𝑃𝑢 376 𝐾𝑖𝑝𝑠
𝐴𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑎 = = = 13.24 𝑝𝑙𝑔
∅𝑐 𝐹𝑐𝑟 28.4 𝑘𝑠𝑖
Observando la tabla 1.1 se escoge una W14x48 (A = 14.1 𝑝𝑙𝑔2, 𝑟𝑥 = 5.85 𝑝𝑙𝑔 𝑟𝑦 = 1.91 𝑝𝑙𝑔)

12𝑝𝑙𝑔
𝐾𝑙 10𝑝𝑖𝑒𝑠 𝑥 𝑝𝑖𝑒
( )𝑦 = = 62.83 < 200 𝑜𝑘
𝑟𝑦 1.91 𝑝𝑙𝑔
 LRFD ASD
En este método el valor del Pu se lo
𝑃𝑢 = ∅𝑐 𝐹𝑐𝑟 𝐴𝑔 reemplaza por Pa, que es la carga
admisible
𝑃𝑢 = (28.4 )(14.1) 𝑃𝑎 = 𝐷 + 𝐿 = 100 + 160 = 260 𝐾𝑖𝑝𝑠
𝑃𝑛 𝐹𝑐𝑟 𝐴𝑔
𝑃𝑢 = =
𝑷𝒖 = 𝟒𝟎𝟎. 𝟒𝟒 𝒌𝒊𝒑𝒔 Ω𝑐 Ω𝑐
𝑃𝑢 = 19.1 14.1

𝑷𝒖 = 𝟐𝟔𝟗. 𝟑𝟏 𝒌𝒊𝒑𝒔

Con ambos métodos cumple las condiciones ya que en el método

LRFD:
376 Kips <400.44 kips;
y en el método ASD:
260 Kips < 269 kips
Por lo que cumple que: La demanda es menor que la capacidad
COLUMNAS ARMADAS O COMPUESTAS

Son aquellas que están

compuestas por dos o más
perfiles. Pueden ser de 2
tipos: Con componentes en
contacto entre sí y con
componente sin contacto
entre sí.

Componentes en contacto entre si

 COLUMNAS COMPUESTAS CON COMPONENTES EN CONTACTO
ENTRE SI
• Si una columna consta de dos
placas de igual tamaño sin estar
conectadas entre sí, como se
muestra en la Figura, cada
placa actuará como una sola
columna aislada que resistirá
aproximadamente la mitad de
la carga total de la columna. En
otras palabras, el momento de
inercia total de la columna será
igual a dos veces el momento
de inercia de una placa. Las dos
“columnas” se comportarán
igual y tendrán iguales
Columna formada de dos placas sin conección entre
deformaciones, como se ellas
aprecia en la parte (b) de la Nota: La resistencia de diseño de una columna compuesta se
figura. reducirá si la separación entre conectores es tal que una de las
componentes de la columna puede pandearse antes de que se
pandee toda la columna.
Columna formada de dos placas Columna formada de dos placas
conectadas en forma continua conectadas solo en sus
extremos
 FORMULAS A USAR
1) Para conectores intermedios que están EN DONDE:
atornillados sin holgura,

𝑘𝑙
= relación de esbeltez de la columna de todo el miembro compuesto
𝑟 𝑜
actuando como una unidad en la dirección del pandeo
𝑘𝑙
2) Para conectores intermedios soldados o que tienen = relación de esbeltez modificada del miembro
𝑟
tornillos pretensionados, como se requiere para las 𝑚
juntas de deslizamiento crítico: compuesto causada por el cortante

𝑎 = distancias entre conectores, plg

𝑟𝑖 = radio de giro mínimo de una componente individual, plg

𝐾𝑖 = 0.50 para ángulos dobles

= 0.75 para canales dobles
= 0.86 para todos los otros casos
• EJEMPLO: Se desea diseñar una columna para PD = 750 klb y PL = 1 000 klb,
usando Fy = 50 klb/plg2 y KL = 14 pies. Se dispone de una W12 * 120 (para la
cual fcPn = 1290 klb y Pn/ΩC= 856 klb de la Tabla 4-1 del Manual del AISC).
Diseñe cubreplacas atornilladas sin holgura a 6 plg entre centros a la
sección W mostrada en la Figura 6.7, para que esta columna soporte la
carga requerida.
COLUMNAS COMPUESTAS CON COMPONENTES SIN CONTACTO ENTRE SÍ

• El siguiente ejemplo presenta el diseño de un miembro compuesto por dos

canales que no están en contacto entre sí. Las partes de tales miembros deben
conectarse entre sí o instalarse una celosía a través de sus lados abiertos. El
diseño de la celosía se analiza inmediatamente después de este ejemplo.
• EJEMPLO: Seleccione un par
de canales estándar de 12 plg
para la columna mostrada en la
Figura 6.8, usando Fy = 50
klb/plg2. Para propósitos de
conexión, la distancia entre
espalda y espalda de las
canales es de 12 plg. PD = 100
klb y PL = 300 klb. Considere
ambos procedimientos LRFD y
ASD.
ANEXOS
ANEXOS
