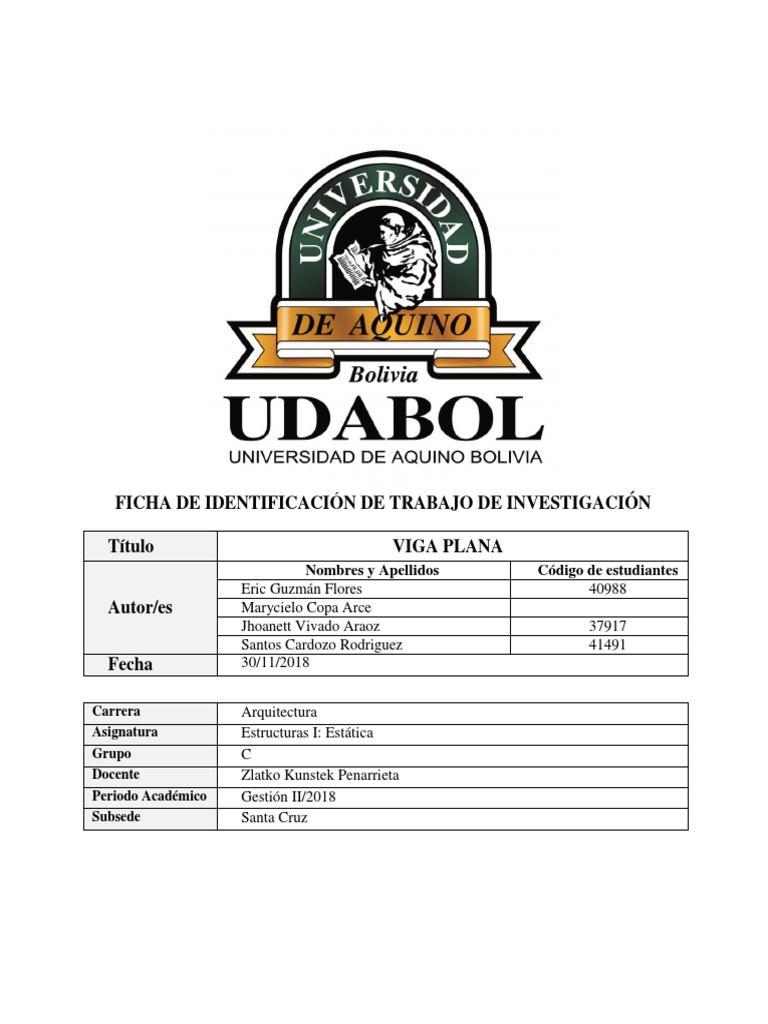

FICHA DE IDENTIFICACIÓN DE TRABAJO DE INVESTIGACIÓN
Título VIGA PLANA
Nombres y Apellidos Código de estudiantes
Eric Guzmán Flores 40988
Autor/es Marycielo Copa Arce
Jhoanett Vivado Araoz 37917
Santos Cardozo Rodriguez 41491
Fecha 30/11/2018
Carrera Arquitectura
Asignatura Estructuras I: Estática
Grupo C
Docente Zlatko Kunstek Penarrieta
Periodo Académico Gestión II/2018
Subsede Santa Cruz
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
Tabla de contenido
Introducción……………………………………………………………………3
1. Planteamiento del Problema…………………………………...….…….4
2. Objetivos………………………………………………………………...4
2.1 Objetivo General…………………………………………………….4
2.2 Objetivo Especifico………………………………………………….4
3. Marco Teórico…………………………………………………………...4
3.1 ¿Qué son y para qué sirven las vigas?.................................................4
3.2 ¿Qué son y para que sirvan las vigas planas?......................................5
3.3 Ventajas y Desventajas………………………………………………6
3.4 Materiales y Herramientas…………………………………………...7
3.5 Procedimiento para el armado de viga plana………………………...9
3.6 Detalle Constructivo………………………………………………...11
3.7 Diferencia entre Viga Normal y Viga Plana………………………...12
3.8 Maqueta……………………………………………………………...13
3.8.1 Materiales para la maqueta …………………………….……..13
3.8.2 Procedimiento de la Maqueta…………………………………14
4. Conclusión………………………………………………………………17
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 2 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
Introducción
La viga plana es un tipo de viga estructural, que se caracteriza por tener una
anchura mayor a la de su altura y se utiliza generalmente confines
arquitectónicos, ya que son deficientes a nivel estructural por presentar falta de
adherencia entre el concreto y el acero de refuerzo a causa de los
deslizamientos del mismo. Debido a esta circunstancia se prohíbe su empleo en
elementos que no sean secundarios.
Este tipo de vigas son necesarias cuando se tiene como objeto el eliminar vigas
vistas en el interior de los edificios, para lograrlo es necesario recurrir al uso de
vigas del mismo espesor que el forjado y anchura adecuada para resistir los
esfuerzos que sobre ellas provocan las cargas. Estas vigas, denominadas planas,
se utilizan incluso en las fachadas o bordes donde el condicionante anterior es
de menor importancia.
Al generalizarse el uso del computador tanto para el cálculo de esfuerzos como
para el dimensionamiento de armaduras, los detalles similares de algunas de
estas vigas tienden a ser olvidados y se puede proceder a un armado rutinario
que no garantice realmente las condiciones de contorno supuestas para el
cálculo de esfuerzos.
El diseño tradicional de estructuras constituye un proceso interactivo. Se inicia
con la definición previa de unas dimensiones y unos materiales que son fruto de
la experiencia del proyectista y de reglas sancionadas por la práctica.
Las estructuras objeto de este trabajo son los pórticos planos de edificación de
hormigón armado. Constituyen una tipología habitual en la construcción de
edificios en España, donde aproximadamente el 70% de las viviendas están
constituidas por forjados unidireccionales y pórticos planos paralelos entre sí.
Esta tipología está diseñada para soportar cargas verticales y cargas horizontales
moderadas, siendo inevitable el uso de sistemas apuntalados cuando las acciones
de viento y sismo son de gran magnitud.
Este tipo de viga no es muy utilizada actualmente en las construcciones de la
ciudad, debido a que puede llegar a ser un tanto costosa y las personas prefieran
lo común al momento de ejecutar las obras. A continuación explicaremos más
detalladamente las características más importantes sobre las vigas planas .
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 3 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
1. Planteamiento de Problema
La problemática que se presenta en el tema de las vigas planas, es más
que todo en el alto costo debido a la cantidad de acero que se utiliza para
reforzarlo y permita que la viga se encuentre echada y escondida en la
losa o contra piso.
2. Objetivos
2.1 Objetivos Generales
Explicar y definir lo que es una viga plana y la importancia que tiene
esta en la construcción.
2.2 Objetivos Específicos
Definir lo que es una viga plana
Explicar las ventajas y desventajas de la viga plana.
Detallar los materiales que se utilizan en la viga plana.
Explicar el proceso de armado de la viga plana.
Explicar la diferencia entre viga plana y una viga normal.
3. Marco Teórico
Para poder entender mejor el tema, explicaremos conceptos básicos.
3.1 ¿Qué son y para qué sirven las vigas?
Se denomina viga a los elementos horizontales, empleados en
infraestructuras y edificios diversos para soportar pesos y tensiones
sobre las mismas, dichos pesos pueden ser producto de colocación de
techos, construcción de pisos e incluso construcción de muros.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 4 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
3.2 ¿Qué son y para qué sirven las vigas planas?
Conocidas también como vigas chatas, son vigas que tienen el mismo
peralte que la losa aligerada, estas vigas pueden llegar a cargar losas
de pisos, pero requieren de una cantidad alta de acero reforzado en su
armado, esto para permitir que aguante todo el peso que vaya a recibir
tato de muros, techos, etc.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 5 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
3.3 Ventajas y Desventajas
3.3.1 Ventajas
Facilidad en el encofrado.
Anulación de descuelgues molestos, tanto estética como
funcionalmente (paso de instalaciones).
3.3.2 Desventajas
Es muy costoso por el uso de mayor cantidad de fierro.
Puede sufrir deformaciones con el tiempo.
No es muy eficiente en términos de resistencia.
3.4 Materiales y Herramientas
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 6 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
Fierro.- En este caso se utiliza
fierro corrugado para lo que es el
esqueleto de la viga, donde esta
luego se llenara y recubrirá con
hormigón.
En el caso de la viga plana será
vaciado junto con la losa (entre
piso), que debe ser cortado y
amarrado con alambre de amarre a
medida.
Estribos metálicos.-
Armadura perpendicular a las
barras longitudinales de una
viga
de hormigón armado que se
coloca como refuerzo para
soportar el esfuerzo tangencial
cortante
TABLEROS DE
MADERA.- La madera se utiliza
para recubrir el armado de fierro
donde se vaciara el hormigón
permitiendo que este no se vacié.
El encofrado de vigas es el
proceso constructivo en el cual se
construye series de compartimientos
con madera y metálicos apropiados
en donde se vaciará el hormigón.
Además, debe responder a las
siguientes exigencias: Deberá tener
forma y dimensiones adecuadas
como para resistir el peso del
hormigón armado.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 7 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
Arena, Cemento y Agua.- Al
unir estos elementos logramos
lo que es el hormigon, que sera
vaciado a la hora de colocar la
viga y unirla con la losa.
Para reforzarla, esta mezcla se une
con la armadura de fierro.
Una vez la el hormigon haya
secado, sera resistente y cumplira
su funcion.
Trípodes.- Armazón de tres
pies, generalmente articulados y
plegables, que sirve para sostener
ciertos instrumentos o aparatos.
Sopanda.- Elemento lineal
dispuesto horizontalmente,
apoyado en tornapuntas, para
sostener la cara inferior de
una viga con la finalidad de
reforzarla para evitar la flexión o
repartir las cargas.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 8 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
3.5 Procedimiento para el armado de la Viga Plana
1. En primer lugar, se colocarán los pies derechos que soportarán el
encofrado. Éstos se regulan al contacto con el suelo por medio de
cuñas de madera. Por ningún
motivo se debe utilizar
piedras, cartón o cualquier otro
material débil, pues pueden
fallar con el peso al que serán
sometidos.
La distancia entre estos pies
derechos deberá ser como
máximo de 90 cm, de
ser mayor se podrían producir
hundimientos en el entablado.
2. Los planos de estructuras especificarán las medidas de los cortes y
de los doblados de las barras
Durante la instalación de la armadura, debe verificarse que los
diámetros de las varillas utilizadas concuerden con el plano de
estructuras. También, debe comprobarse que el espaciamiento de los
estribos sea el indicado, en especial en las zonas pegadas a las
columnas, ya que allí siempre se especifica una mayor
concentración.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 9 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
3. Deben colocarse unos
dados separadores de
concreto que permitan los
siguientes recubrimientos:
-En vigas de
confinamiento, el
recubrimiento debe tener 3
cm.
-Para las vigas peraltadas,
este recubrimiento deberá
ser de 4 cm.
-Para las vigas chatas,
bastará con 2 cm.
4. Una vez listo su encofrado inferior, el armado de fierro
correspondiente al vaciado de esta viga se realizara junto con la losa
(entre piso) como un solo elemento.
5. En el momento del vaciado es necesario usar una vibradora para que
el concreto pueda llegar a lugares difíciles de alcanzar y no se
formen burbujas de aires que pueden llegar a debilitar la viga.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 10 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
6. Casi ya
terminando el
trabajo que lo que
es el desencofrado
inferior y el
sacado de los
puntales se
realizara a los 28
días
aproximadamente
después de su
vaciado.
7. Debe realizarse el curado que será realizado por lo menos durante
los primeros 7 días después del vaciado, humedeciendo el hormigón
hasta que haya alcanzado como mínimo el 70% de su resistencia
para que este no cree grietas.
3.6 Detalle constructivo
El cálculo de la viga plana es por m3 de igual manera que la viga normal
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 11 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
3.7 Diferencias entre una Viga Normal y una Viga Plana
3.7.1 Viga plana o chata.- Las vigas chatas van dentro de la losa y
ayudan a transmitir el peso de los tabiques a las columnas
y a los muros.
Es mejor no tener vigas planas para una longitud menor a cuatro
metros.
3.7.2 Viga normal o peraltada.- Es aquella que tiene altura o un
peralte mayor al espesor de la losa aligerada generalmente son
vigas principales tienen más altura que el techo.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 12 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
3.8 Maqueta
El trabajo final que se realizó en la asignatura fue una exposición en la
que cada grupo debía exponer sobre un tema, en esta ocasión nos tocó
el tema de viga plana. Además de mostrar información, se realizó una
maqueta a escala pequeña para poder entender mejor lo que es este
tipo de Viga.
El hecho de realizar la maqueta, fue más una práctica para los
estudiantes, aprendiendo como esta se ejecuta en obra y en qué casos
podría usarse.
3.8.1 Materiales
Para realizar la maqueta se utilizó lo siguiente:
-Cemento
-Arena
-Agua
-Madera balsa (para encofrado y puntales)
-Alambre de cobre
-Plastoformo
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 13 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
3.8.1 Procedimiento
Para este trabajo, se conveniente hacer el tema de
columnas y losa en general, para mostrar y entender con
más detalle, como es que se utiliza una viga plana o chata.
Se aprecia mucho mejor si se ve todo en conjunto.
El procedimiento fue el mismo que se explicó
anteriormente, pero los pasos más importantes que se
deben tomar en cuenta son los siguientes:
1. Primeramente debe armarse lo que son las
columnas, ya que servirán de apoyo para todo lo que son
las vigas y losa.
2. Como segundo paso deben prepararse los
puntales, para esto se utiliza tiras de madera balsa las
cuales se arman y pegan con carpicola o pueden unirse
también con algunos clavos, lo importante es que estén
firmes para resistir toda la estructura.
3. Como tercer paso debe realizarse el armado del
fierro, como representación del fierro se utilizará
alambre de cobre. Una vez teniendo el armado, debe
unirse con el plastoformo, ya que al momento de vaciar
el hormigón debe realizarse en conjunto, las vigas con la
losa.
4. Como cuarto paso debemos armar el encofrado,
para esto se utilizó la madera balsa como representación
de la madera de construcción, que se utilizan en las
construcción en escala real.
5. Como quinto paso, debe realizarse lo que es la
mezcla de hormigón, uniendo el cemento, arena y agua,
una vez obtengamos esta mezcla, debemos vaciarla en
todo lo que es la losa y las vigas. Es importante hacer
que la mezcla llegue a cubrir todo y con ayuda de un
palo, ir mezclando para que llegue a las esquinas o
espacios claves.
6. Por último, esperar que la mezcla seque
completamente e ir echando agua cada cierto tiempo
para lo que es el curado, esto permitirá que no se
presenten quiebres y la maqueta este firme.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 14 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
ARMADO DE LAS COLUMNAS Y VIGAS
PERALTADAS
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 15 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
ARMADO DE FIERRO DE LA VIGA PLANA JUNTO
CON EL PLATOFORMO (PARTE DE LA LOSA)
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 16 de 17
Título: Viga Plana
Autor/es: Eric Guzman F., Marycelo Copa A., Jhoanett Vivado A.,
Santos Cardozo R
4. Conclusión
Con este trabajo pudimos aprender que existen variedad de vigas que se
pueden utilizar en las obras y proyectos, una de estas tantas es la viga
plana.
Cada tipo de viga tiene sus características y son utilizadas de acuerdo al
tipo de proyecto que se vaya a ejecutar, ya que todas cumplen una
función, pero cada una tiene una característica ya sea en su elaboración o
su resistencia.
En el caso de la viga plana, lo más importante que aprendimos es el
proceso de armado y en qué casos podemos utilizarla, quizás sea muy
costosa y poco efectiva, pero una de las características más importantes
es que si de estética se trata, esta viga es la indicada, eso si tomando en
cuenta que debe ser colocada cada cierta distancia y debe ir muy bien
reforzada interiormente por el armado de fierro, para poder cumplir su
función de recibir toda la carga que exista.
Asignatura: Estructura I: Estática
Carrera: Arquitectura Página 17 de 17
