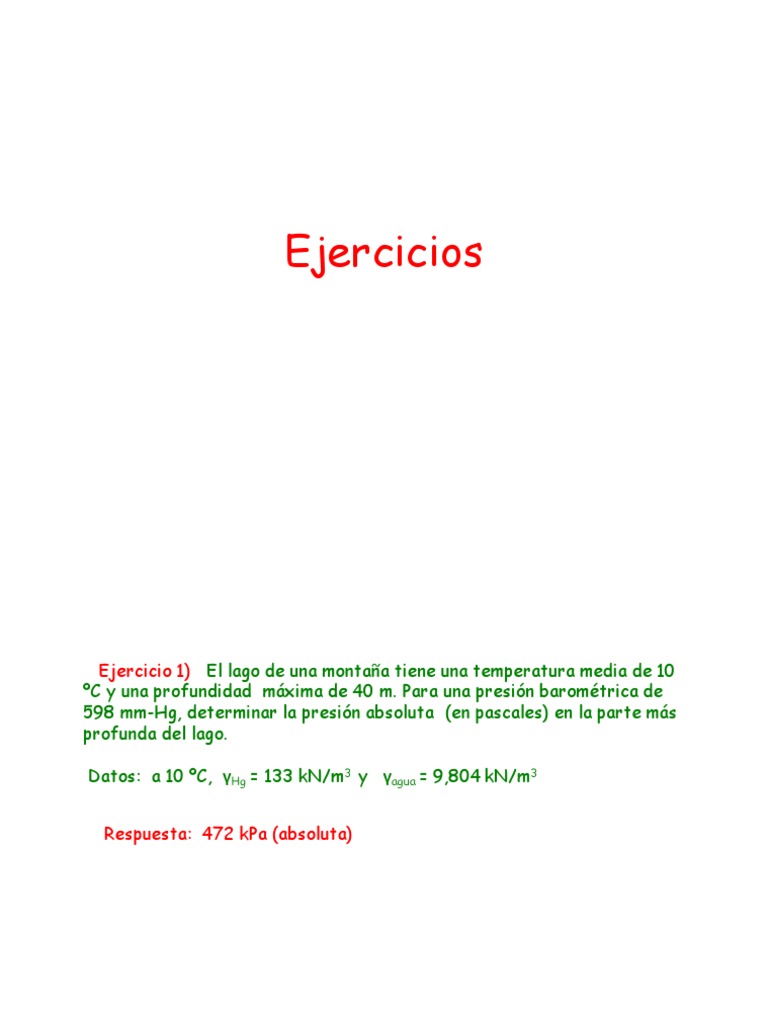

Ejercicios
Ejercicio 1) El lago de una montaña tiene una temperatura media de 10
ºC y una profundidad máxima de 40 m. Para una presión barométrica de
598 mm-Hg, determinar la presión absoluta (en pascales) en la parte más
profunda del lago.
Datos: a 10 ºC, γHg = 133 kN/m3 y γagua = 9,804 kN/m3
Respuesta: 472 kPa (absoluta)
Ejercicio 2) Un depósito cerrado contiene aire comprimido y aceite
(GEaceite=0,90). Al depósito se conecta un manómetro de tubo en U con
mercurio (GEHg=13,6). Para las alturas de columna h1=36 pulgadas, h2 = 6
pulgadas y h3 = 9 pulgadas, determine la lectura de presión en el manómetro
(en psi).
Datos: γagua,4ºC = 62,4 libras/pie3
Respuesta: pmanométrica = 3,06
psi
Ejercicio 3) Un depósito se construye con una serie de cilindros que
tienen diámetros de 0.30 , 0.25 y 0.15 m. El depósito contiene aceite, agua y
glicerina, y en el fondo se conecta con un manómetro de mercurio. Calcular la
lectura h del manómetro.
Respuesta: 0,0327 m
Ejercicio 4) Un manómetro de tubo en U se conecta a un depósito
cerrado que contiene aire y agua. En el extremo cerrado del manómetro la
presión de aire es de 16 psia. Determinar la lectura en el indicador de presión
para una lecura diferencial de 4 pies en el manómetro. Expresar la respuesta
en psig. Suponer la presión atmosférica normal e ignorar el peso de las
columnas de aire en el manómetro.
Respuesta: 4,68 psig
Ejercicio 5) Para el manómetro de tubo inclinado de la figura, la presión
en el tubo A es de 0,8 psi. El fluido en ambos tubos A y B es agua, y el fluido
en el manómetro tiene tiene une densidad relativa de 2,6. ¿Cuál es la presión
en el tubo B correspondiente a la lectura diferencial que se muestra?
Respuesta: 0,424 psi
Ejercicio 6) Determinar la razón de las áreas A1/A2 de las dos ramas del
manómetro si con un cambio de presión de 0,5 psi en el tubo B se obtiene un
cambio correspondiente de 1 pulgada en el nivel del mercurio en la rama
derecha. La presión en el tubo A no cambia.
Respuesta: 11,7
Ejercicio 7) Determinar la nueva lectura diferencial a lo largo de la rama
inclinada del manómetro de mercurio si la presión en el tubo A disminuye 12
kPa y la presión en el tubo B permanece sin cambio. La densidad del fluido en
el tubo A es de 0,9 y el fluido en el tubo B es agua.
Respuesta: 0,244 m
Ejercicio 8) Determinar el ángulo θ del tubo inclinado que se muestra en
la figura si la presión en A es de 2 psi mayor que en B.
Respuesta: 34,2 º
Ejercicio 9) Un manómetro de mercurio se usa para medir la diferencia
de presión en las dos tuberías mostradas en la figura. Por A fluye aceite
combustible (peso específico = 53,0 lb/pie3), y por B fluye aceite lubricante
SAE 30 (peso específico = 57,0 lb/pie3). Una bolsa de aire queda atrapada en
el aceite lubricante, como se indica. Determine la presión en el tubo B si la
presión en A es de 15,3 psi. (γHg = 847 lb/pie3)
Respuesta: 18,2 psi
Ejercicio 10) El manómetro de mercurio de la figura indica una lectura
diferencial de 0,30 m cuando la presión de vacío en el tubo A es de 25 mm-Hg.
Determine la presión en el tubo B.
γHg= 133 kN/m3 , γaceite= 8,95 kN/m3, γagua= 9,80 kN/m3
Respuesta: 33,4 kPa
Ejercicio 11:
Calcular la presión absoluta que el agua tiene en el punto “A”
del ejercicio planteado en el resumen teórico, cuando la altura
manométrica vale h=32cm y h1=10cm, siendo la presión
atmosférica Patm=10.000Kg/m2, el peso especifico del
mercurio γm=13.600Kg/m3 y γa=1000Kg/m3.-
incógnita pA = ?
Respuesta pA=139,81 KPa
Ejercicio 12:
Determinar la presión manométrica en el punto A, en Kg/m2
debido a la columna de mercurio (γm = 13.570Kg/m3), del
manómetro en “U” que se muestra en la figura, donde el
γa=1000Kg/m3.-
incógnita pA = ?
Respuesta pA= 10256Kg/m2
