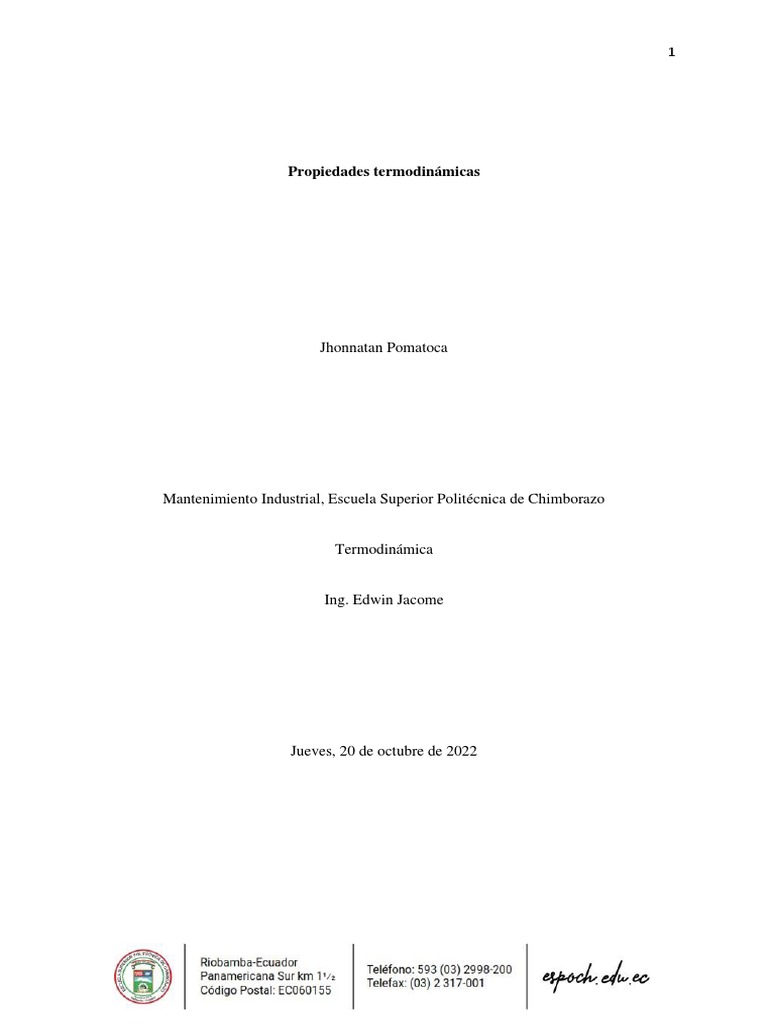

Propiedades termodinámicas

Jhonnatan Pomatoca

Mantenimiento Industrial, Escuela Superior Politécnica de Chimborazo

Termodinámica

Ing. Edwin Jacome

Jueves, 20 de octubre de 2022


2

GUÍA DE PRACTICA DE TERMODINÁMICA

Tema: Propiedades termodinámicas

Enlace del laboratorio virtual:


https://phet.colorado.edu/sims/html/gas-properties/latest/gas-properties_es.html

Objetivo de la práctica:

• Analizar el comportamiento de las propiedades termodinámicas al variar sus


características en un simulador virtual.

Desarrollo:
El trabajo debe ser escrito con Normas APA ver instructivo.

Experimento 1: Introducir masa en un sistema cerrado.

Procedimiento:

1. Mediante la bomba (azul) introducir partículas de gas a un sistema termodinámica


cerrado.

2. Esperar que se estabilice el estado inicial y tomar valores de temperatura y presión


con sus respectivas unidades.

3. Introducir más masa para que cambie de estado, hasta un estado final, luego tomar
valores de temperatura y presión con sus respectivas unidades.
3

4. Llenar la siguiente tabla:


Figura 1
Primera fase del simulador

Fuente: (Propiedades de los Gases, s. f.)

Figura 2

Segunda fase del simulador para datos finales

Fuente: (Propiedades de los Gases, s. f.)


4

Estado Presión (KPa o Temperatura (K o


atm) °C)

Inicial 5.9 atm 300 k

Final 42.2 atm 300 k

5. Escribir sus conclusiones del experimento 1


Tras haber realizado la toma de datos en un fase inicial y fase final, podemos observar
que mientras se aumentaba la masa en un contorno cerrado este iba aumentando la presión
pasando de 5.9 atm a 42.2 atm caso contrario a la temperatura la cual seguía siendo constando
con unos 300 k
Experimento 2: Sacar masa en un sistema cerrado.

Procedimiento:

1. Mediante la bomba (azul) introducir partículas de gas a un sistema termodinámica


cerrado.

2. Esperar que se estabilice el estado inicial y tomar valores de temperatura y presión


con sus respectivas unidades.

3. Mover la compuerta superior y esperar que salga masa del sistema hasta que cambie
de estado hasta un estado final y tomar valores de temperatura y presión con sus
respectivas unidades.

4. Llenar la siguiente tabla:


5

Figura 3
Fase inicial del simulador

Fuente: (Propiedades de los Gases, s. f.)


Figura 4
Fase final del simulador

Fuente: (Propiedades de los Gases, s. f.)

Estado Presión (KPa o Temperatura (K o


atm) °C)

Inicial 66.9 atm 32 k

Final 1.2 atm 32 k


6

5. Escribir sus conclusiones del experimento 2


En la fase inicial del simulador tenemos un recipiente cerrado y recibiendo varias
partículas de gas, lo que nos da como resultado que la presión dentro de este recipiente sea de
66.96 atm, pero al momento de abrir la compuerta superior la presión de este recipiente
disminuye drásticamente a 1.2 atm, todo esto por la liberación de partículas de masa.
Experimento 3: Modificar el volumen en un sistema cerrado.

Procedimiento:

1. Mediante la bomba (azul) introducir partículas de gas a un sistema termodinámica


cerrado.

2. Esperar que se estabilice el estado inicial y tomar valores de temperatura y presión


con sus respectivas unidades.

3. Mover la compuerta lateral derecha hasta que cambie de estado hasta un estado 2 de
mayor volumen y tomar valores de temperatura y presión con sus respectivas
unidades.

4. Mover la compuerta lateral derecha hasta que cambie de estado hasta un estado 3 de
menor volumen y tomar valores de temperatura y presión con sus respectivas
unidades.
7

5. Llenar la siguiente tabla:

Figura 5

Estado inicial del simulador

Fuente: (Propiedades de los Gases, s. f.)

Figura 6

Segundo de estado del simulador contando con un mayor volumen en el recipiente.

Fuente: (Propiedades de los Gases, s. f.)


8

Figura 7

Tercer estado del simulador contando con un menor volumen

Fuente: (Propiedades de los Gases, s. f.)

Estado Presión (KPa o Temperatura (K o


atm) °C)

Inicial 56.6 atm 300 K

2 38.1 atm 300 K

3 113. atm 300 K

6. Escribir sus conclusiones del experimento 3


Después de analizar el comportamiento de las partículas de gas esto se puede explicar
por la Ley de Boyle que nos explica que la presión de un gas en un recipiente cerrado es
inversamente proporcional al volumen del recipiente, cuando la temperatura es constante.
Experimento 4: Introducir y rechazar calor a un sistema cerrado.
9

Procedimiento:

1. Mediante la bomba (azul) introducir partículas de gas a un sistema termodinámica


cerrado.

2. Esperar que se estabilice el estado inicial y tomar valores de temperatura y presión


con sus respectivas unidades.

3. Mover el botón inferior hacia la palabra calor a hasta que cambie de estado hasta un
estado 2 de mayor temperatura y tomar valores de temperatura y presión con sus
respectivas unidades.

4. Mover el botón inferior hacia la palabra frio a hasta que cambie de estado hasta un
estado 3 de menor temperatura y tomar valores de temperatura y presión con sus
respectivas unidades.

5. Llenar la siguiente tabla:


10

Figura 8

Estado inicial del simulador

Fuente: (Propiedades de los Gases, s. f.)

Figura 9

Segunda fase del simulador al exponerlo a una fuente de calor

Fuente: (Propiedades de los Gases, s. f.)


11

Figura 10

Tercera fase del simulador al exponerlo a una fuente de frio

Fuente: (Propiedades de los Gases, s. f.)

Estado Presión (KPa o Temperatura (K o


atm) °C)

Inicial 103.6 atm 300 K

2 174.7 atm 514 K

3 19.7 atm 55 K

6. Escribir sus conclusiones del experimento 4.


Se pudo observar el comportamiento de las partículas de gas tras someterlo a una
fuente de calor, estas partículas tenían mayor movimiento es decir su presión iba en
aumento a comparación de cuando se las sometió a una fuente de frio donde su
comportamiento se estaba volviendo estático y bajando su presión.
Fase de consulta:
1- Consulte por lo menos tres artículos científicos que hablen sobre nuevos sistemas de
refrigeración. Escriba un párrafo de resumen de cada uno y cítelos en norma APA.

Simulación y análisis de un sistema de refrigeración por absorción solar


intermitente.
12

El crecimiento poblacional principalmente en las ciudades en desarrollo a provocado


que exista un mayor consumo energético, esta energía proviene de principalmente de
combustibles fósiles los cuales no son renovables y tampoco son amigables con el medio
ambiente. Varias investigaciones han sido realizadas con el fin de utilizar energía solar para
la producción de frio por medio de dispositivos de refrigeración por absorción intermitente.
(Ramírez Álvarez et al., 2015)
Estudio experimental de un control adaptativo para un sistema e refrigeración
Tras el alto consumo de energía eléctrica en sectores comerciales, residenciales e
industriales, esto exigirá un incremente en el costo eléctrico y por lo tanto de debe
implementar un sistema que mejore el rendimiento de los sistemas de refrigeración y aire
acondicionado en función de los distintos parámetros de operación. Paralelamente con la
estrategia de control e instrumentación, que permiten almacenar la hoja de vida de los
equipos y un gran numero de variables, se debe realizar la implementación de procesadores
cuyo campo de aplicación en el área de la refrigeración y el aire acondicionado va creciendo
sustancialmente. (Valverde et al., s. f.)
Sistema de refrigeración por convección natural: nuevos ensayos
En el documento detalla las características de un sistema de refrigeración pasiva para
zonas de altura como La Puna (3.800m altitud) este equipo presentado para enfriar el cual su
funcionamiento se basa em el etanol como fluido de transferencia. El enfriamiento se
consigue utilizando el cielo como fuente fría, además posee un diseño simple, fácil de
construir y costo del material es bajo. (Lozano & Frigerio, s. f.)

2- Consulte por lo menos tres artículos científicos que hablen sobre CFD (computational
fluid dynamics) en turbinas de gas. Escriba un párrafo de resumen de cada uno y
cítelos en norma APA.

Análisis de la combustión en un quemador de turbina de gas mediante la


aplicación del modelado CFD
En el presente documento se planteo como objetivo analizar la combustión en un
quemador turbina de gas mediante modelado de la Dinámica de Fluidos Computación (CFD)
. El sistema de combustión que se va a analizar es el Lean Direct Injection (LDI); con el
sistema se puede obtener una buena atomización de combustible en pequeñas gotas y
aumentar así la superficie de contacto con el aire, garantizando un buen encendido,
mejorando la eficiencia y reduciendo emisiones NOx. (Mateos, s. f.)
13

Análisis de emisiones de NOx mediante simulación numérica CFD en una


cámara de combustión de la turbina de gas
Las emisiones contaminantes provenientes de fuentes fijas donde se queman
hidrocarburos están regidas por estrictas nomas ambientales. El presente trabajo describe el
proceso de combustión en una central termoeléctrica que opera con turbinas de gas, se
presentan alternativas para la reducción de NOx´s partiendo de datos y dimensiones
obtenidos por el desarrollo de un modelo numérico que se resolvió a través de técnicas de
CFD. (Rivas-Martínez et al., 2018)
Análisis CFD de la combustión no premezclada de H2 como estudio preliminar
de la combustión de gas de síntesis producto de la gasificación de biomasa
El abastecimiento diversificado y sostenible de la energía dado el aumento en el
consumo de este recurso a nivel mundial, provocado por el crecimiento de la población lo que
nos ha llevado a la implementación de tecnologías asociadas a las energías renovables. Se ha
realizado una investigación dirigida hacia la utilización de la biomasa como alternativa
energética con respecto al uso de combustibles fósiles. Entre los procesos de transformación
termoquímica de la biomasa, la gasificación ha probado ser un modo eficiente y flexible de
utilizar la biomasa como fuente de energía, el propósito de un sistema de gasificación es el de
convertir la biomasa en una forma de energía útil llamada ‘gas de síntesis’ la cual esta
formada por hidrogeno (H2), monóxido de carbono (CO) y metano (CH4). (Serrato Tobón
et al., 2019)

3- Consulte por lo menos tres artículos científicos que hablen sobre CFD (computational
fluid dynamics) en cámaras de refrigeración. Escriba un párrafo de resumen de cada
uno y cítelos en norma APA.

Diseño del sistema de refrigeración de una cámara de combustión a volumen


constante de un motor turboventilador con caja reductora mediante fluent CFD
El aumento de las presiones de los combustibles en la actualidad y el continuo
desgaste que le provocamos al medio ambiente ha llevado a investigadores del área de
motores, a nivel mundial, a proponer el uso de una cámara de combustión que trabaje a
volumen constante con el fin de obtener mayor eficiencia y potencia útil. La cámara de
combustión a volumen constante (CVC) ha demostrado ser un dispositivo prometedor que
incrementa, de manera significativa, la presión del fluido circulante dentro del motor durante
el proceso de combustión. (Quintero, s. f.)
14

Análisis térmico del sistema de refrigeración de un módulo de baterías mediante


CFD
Tras un análisis a la situación actual en la que se encuentra nuestro planeta la industria
del automóvil a optado por la electrificación de los medios de transporte mediante el uso de
motores eléctricos y baterías, pero este cambio presenta aun varios problemas y uno de ellos
es la gestión térmica que produce pérdida de capacidad cuando alcanzan una temperatura
fuera del rango optimo, pudiendo existir riesgo de explosión en altas temperaturas. El
presente trabajo tiene objetivo analizar la transferencia de calor entre el sistema de
refrigeración y un módulo de baterías de un vehículo eléctrico, mediante programas
CFD.(Agüeros m. s. f.)
Análisis y simulación mediante CFD de ANSYS del comportamiento térmico del
refrigerante 134ª en un condensador dentro de un ciclo de refrigeración
En el presente documento de investigación muestra la elaboración de diseño térmico
de análisis y simulación mediante CFD, estos sistemas permiten ejecutar una simulación de
los diseños apegados a la realidad, sin la necesidad de realizar construcciones físicas para la
experimentación de prueba y error. (UPS-ST003704.pdf, s. f.)

Escriba sus conclusiones y recomendaciones sobre la práctica.


Conclusiones
Se pudo observar comportamiento que tienen las partículas de gas tras someterlas a
varias pruebas como las de aumento y disminución de temperatura, aumento y disminución
del volumen del recipiente, liberación de la presión y entre otras. Estas pruebas no han
indicado como varia la presión en diferentes aspectos.
Recomendaciones
El laboratorio fue realizado con precisión y cumpliendo correctamente las
instrucciones dadas y se recomienda tener presente la de Ley de Boyle para un mejor
entendimiento de presiones.
Bibliografía
435250.pdf. (s. f.). Recuperado 16 de octubre de 2022, de

https://repositorio.unican.es/xmlui/bitstream/handle/10902/22074/435250.pdf?sequen

ce=1&isAllowed=y

Lozano, R., & Frigerio, E. (s. f.). SISTEMA DE REFRIGERACIÓN POR CONVECCIÓN
15

NATURAL: NUEVOS ENSAYOS. 4.

Mateos, L. L. G.-A. (s. f.). Análisis de la combustión en un quemador de turbina de gas

mediante la aplicación del modelado CFD. 84.

Propiedades de los Gases. (s. f.). Recuperado 23 de octubre de 2022, de

https://phet.colorado.edu/sims/html/gas-properties/latest/gas-properties_es.html

Quintero, R. F. C. (s. f.). Diseño Del Sistema De Refrigeración De Una Cámara De

Combustión a Volumen Constante De Un Motor Turboventilador Con Caja

Reductora Mediante Fluent CFD Cooling System Design of a Constant Volume

Combustor Applied to a Geared Turbofan Using Fluent CFD. Recuperado 16 de

octubre de 2022, de

https://www.academia.edu/28077449/Dise%C3%B1o_Del_Sistema_De_Refrigeraci

%C3%B3n_De_Una_C%C3%A1mara_De_Combusti%C3%B3n_a_Volumen_Consta

nte_De_Un_Motor_Turboventilador_Con_Caja_Reductora_Mediante_Fluent_CFD_

Cooling_System_Design_of_a_Constant_Volume_Combustor_Applied_to_a_Geared

_Turbofan_Using_Fluent_CFD

Ramírez Álvarez, D. J., Tapia Vertel, A. F., Lancheros Suáres, V. J., Espitia Sanjuán, L. A.,

& González Dória, Y. E. (2015). Simulación y análisis de un sistema de refrigeración

por absorción solar intermitente. Revista de Ingeniería, 43, 32-39.

https://doi.org/10.16924/riua.v0i43.872

Rivas-Martínez, D., Rivera-Elías, A. E., Rodriguez-Alejandro, D. A., & Valencia-Hernández,

D. A. (2018). Análisis de emisiones de NOx mediante simulación numérica CFD en

una cámara de combustión de la turbina de gas. 10.

Serrato Tobón, A. D., Flórez García, L. C., Tibaquirá, J. E., & Restrepo, Á. (2019). Análisis

CFD de la combustión no pre-mezclada de h2 como estudio preliminar de la

combustión de gas de síntesis producto de la gasificación de biomasa. Revista de


16

Ciencias, 22(2). https://doi.org/10.25100/rc.v22i2.7922

UPS-ST003704.pdf. (s. f.). Recuperado 16 de octubre de 2022, de

https://dspace.ups.edu.ec/bitstream/123456789/15928/1/UPS-ST003704.pdf

Valverde, A., Moreno Garcia, F., & Saúl Hernández, O. (s. f.). ESTUDIO EXPERIMENTAL

DE UN CONTROL ADAPTATIVO PARA UN SISTEMA DE REFRIGERACIÓN.

experimental study of adaptive control for a cooling system. 8. Universidad

Tecnológica de Pereira. file:///C:/Users/jhonnatan/Desktop/Termodinamica/Dialnet-

EstudioExperimentalDeUnControlAdaptativoParaUnSist-4749369.pdf

También podría gustarte
