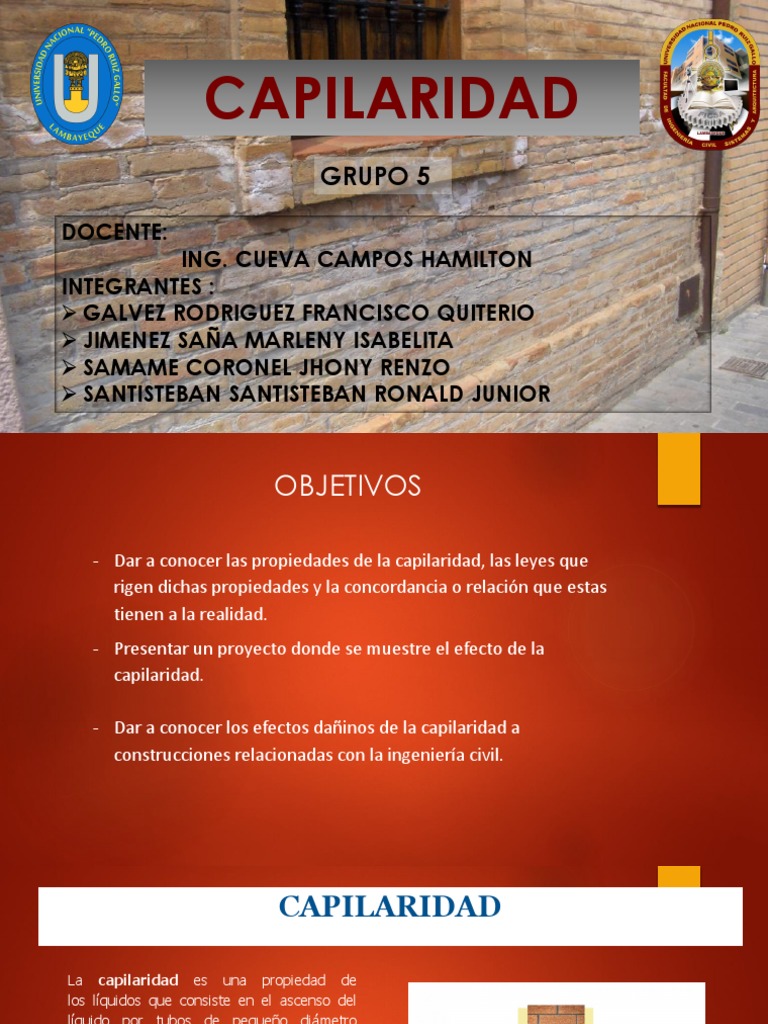

CAPILARIDAD

GRUPO 5

DOCENTE:
ING. CUEVA CAMPOS HAMILTON
INTEGRANTES :
 GALVEZ RODRIGUEZ FRANCISCO QUITERIO
 JIMENEZ SAÑA MARLENY ISABELITA
 SAMAME CORONEL JHONY RENZO
 SANTISTEBAN SANTISTEBAN RONALD JUNIOR
 OBJETIVOS

- Dar a conocer las propiedades de la capilaridad, las leyes que

rigen dichas propiedades y la concordancia o relación que estas
tienen a la realidad.
- Presentar un proyecto donde se muestre el efecto de la
capilaridad.

- Dar a conocer los efectos dañinos de la capilaridad a

construcciones relacionadas con la ingeniería civil.
 CAPILARIDAD

La capilaridad es una propiedad de

los líquidos que consiste en el ascenso del
líquido por tubos de pequeño diámetro
(máximo 5mm) y por entre láminas muy
próximas.

La capilaridad depende de muchos factores,

tales como el material del que está fabricado
el tubo o lámina, del fluido, de las fuerzas de
adhesión y cohesión existentes entre el
fluido y el otro material; todas estas
características determinarán la forma del
menisco en la superficie del fluido dentro del
capilar, así como también la altura a la que
éste llegará.
EXPLICACIÓN CIENTIFICA

Para poder conocer físicamente como funciona la capilaridad habrá que conocer primero el
significado de fuerzas de cohesión y adhesión.

Las fuerzas de cohesión surgen entre las moléculas del líquido, y son las causantes de la
tensión superficial. Dependen sólo de la naturaleza del líquido.

Las fuerzas de adhesión surgen entre el líquido y el sólido en contacto, dependiendo de la

naturaleza de ambos.

Cuando un líquido sube por un tubo capilar, es debido a que la fuerza intermolecular o
cohesión intermolecular entre sus moléculas es menor que las fuerzas de adhesión del líquido
con el material del tubo; es decir, es un líquido que moja. El líquido sigue subiendo hasta que
la tensión superficial es equilibrada por el peso del líquido que llena el tubo.
 ANGULO DE CONTACTO

ángulo θ que forma la superficie sólida con la tangente al superficie líquida en el punto de contacto
(pasando por el líquido). El valor del ángulo de contacto depende principalmente de la relación que
existe entre las fuerzas adhesivas entre el líquido y el sólido y las fuerzas cohesivas del líquido.
MENISCO CONCAVO MENISCO CONVEXO
 LEY DE JURIN

La ley de Jurin define la altura que se alcanza cuando se equilibra el peso de la columna de
líquido y la fuerza de ascensión por capilaridad.
La altura h en metros de una columna líquida está dada por la ecuación:

2𝛾 cos 𝜃
ℎ=
𝜌𝑔𝑟
donde:

ɤ = tensión superficial interfacial (N/m)

θ = ángulo de contacto
ρ = densidad del líquido (kg/m³)
g = aceleración debida a la gravedad (m/s²)
r = radio del tubo (m)
 APLICACION A LA ING CIVIL

un problema que tiene el

proceso de capilaridad del agua
freática en una construcción, es
que al subir el agua humedecen
los cimientos de las estructuras
de una obra, lo que provoca
una corrosión del acero de
refuerzo en dichos cimientos, y el
agua freática alcanza a subir por
capilaridad a las paredes de la
estructura, ocasionando
problemas en los ladrillos,
bloques, acabados o cualquier
material usado en la edificación
 EJERCICOS

Ejercicio 1
Introducimos un tubo de 0,1 mm de radio en agua y ésta asciende por el capilar,
mostrando un menisco cóncavo que forma un ángulo de 30º con la pared del tubo; si su
tensión es ¿Cuál es la altura que asciende el líquido por el capilar?
Ejercicio 2
Un tubo capilar de longitud L y diámetro D inicialmente lleno de aire en condiciones ambientales
y cerrado por un extremo introduce por su extremo abierto un depósito con un líquido, el cual
asciende por el tubo comprimiendo el aire atrapado, alcanzándose un estado de equilibrio en el
que la tensión superficial se equilibra con la sobrepresión creada por la compresión y la fuerza
gravitatoria. Se pide:
a) Expresiones de la altura H y la sobrepresión ∆P creadas suponiendo que la longitud de tubo
introducido en el depósito es despreciable. Suponer el proceso de compresión isotermo y
despreciar fuerzas de cohesión frente a las fuerzas de adhesión.
b) Valores numéricos de H y ∆P con los datos que se adjuntan:

DATOS:
Densidad relativa del liquido :s=1
Tension superficial 𝜎 = 75𝑑𝑦𝑛/𝑐𝑚
L=20 cm; D=0.01mm
Pa 1atm; Ta= 288°𝐾
Ejercicio 3
Calcular la altura aproximada a la que asciende el agua en un tubo capilar de 1
mm de diámetro en contacto con la atmosfera
EJERCICIO 4
Se inserta un tubo de vidrio limpio de 2 mm de diametro en agua de 15 c. determine
la altura a la que sube el agua en el tubo. el agua forma un angulo de contacto de 0
con el vidrio limpio.
SOLUCION:

- Un diagrama de cuerpo libre muestra que la fuerza de tension superficial

dirigida hacia arriba es igual y/o opuesta al peso, si se escribe la fuente de
tension superficial como tension superficial por distancia, se tiene:
𝜋𝐷 2
𝜎𝜋𝐷 = 𝛾 ℎ
4

4𝜎 4(0.0741)
h= = =0.01512m =15.12mm
𝛾𝐷 9800(0.002)
 EJERCICIO 5
En un recipiente con agua se introduce un tubo capilar abierto cuyo diámetro interior
es d =1 mm. La diferencia entre los niveles de agua en el recipiente y en el tubo capilar
es Δh = 2,8 cm. (a) ¿Qué radio de curvatura tendrá el menisco en el tubo capilar?.(b)
¿Cuál es la diferencia entre los niveles del agua en el recipiente y en el tubo capilar si
este líquido mojara perfectamente?.

SOLUCION:

Datos e incógnitas:
d=1mm ; ∆ℎ = 2.8𝑐𝑚 ; R=? ? ; ∆𝐻′ =? ?
En la figura se muestra el DCL del agua ubicada dentro del capilar

Aplicando las ecuaciones de equilibrio se tiene

𝛴𝐹 Y=0 ; FAB + FS = W + FCD …….. (1)

Debido a que las fuerzas FAB y FCD son debidas a la presión

atmosférica y actúan en la misma área, entonces se cancelan
y la ec. (1) se escribe

FS = W
𝛾S LS cos 𝜃= mg
𝛾S(2π𝑟) cos 𝜃=𝜌𝑔𝑉
𝛾S(2π𝑟) cos 𝜃=𝜌𝑔(π𝑟 2 )∆ℎ …… (2)
Despejando θ se obtiene De la geometría del menisco se obtiene
Parte (b)

Cuando el fluido moja perfectamente la superficie el ángulo de

contacto es θ =0º, entonces cosθ =1, y la altura en este caso será
 PROYECTO

Descripción :
La capilaridad es una propiedad de los líquidos que consiste en el ascenso del líquido por
medio de tubos capilares, en este proyecto el fluido esta representado la tempera diluida en
agua y los tubos capilares son representados por los poros de la servilleta. Con este proyecto
podremos apreciar la ley de Jurin, en el cual
Materiales:
- 3 recipientes de vidrio
- 2 servilletas de uso
- 3 temperas de colores
- Agua
- 3 pinceles
Procedimiento:
1.- Se colocarán los vasos en una superficie plana.
2.- Se vierte agua en la misma proporción en cada recipiente.
3.- Se vierte la misma proporción de tempera de diferente color en cada recipiente.
4.- Se mezcla la tempera y el agua, haciéndose una solución.
5.- Se colocan las servilletas enroscadas conectando cada recipiente (haciendo
contacto con la mezcla).
6.- Se espera cierto tiempo para que el efecto de la capilaridad se muestre mojando
dichas servilletas conectando cada recipiente y posteriormente casi llegando a las
24 horas, se combinan las diferentes temperas.
