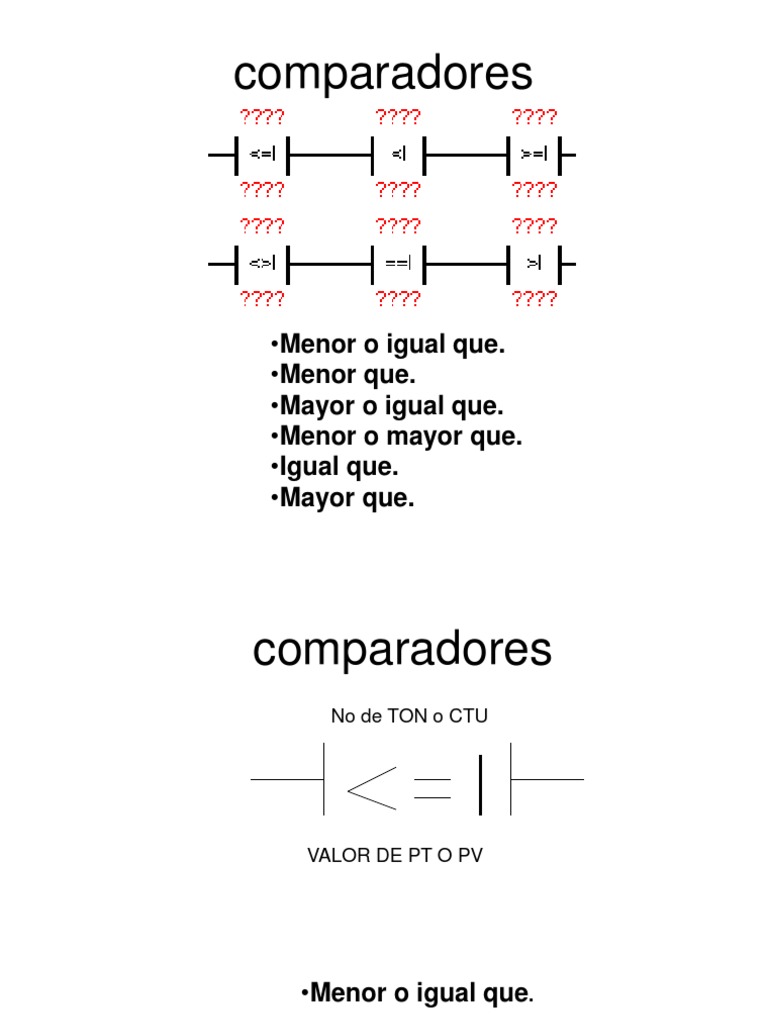

comparadores
•Menor o igual que.
•Menor que.
•Mayor o igual que.
•Menor o mayor que.
•Igual que.
•Mayor que.
comparadores
No de TON o CTU
VALOR DE PT O PV
•Menor o igual que.
comparadores
No de TON o CTU
VALOR DE PT O PV
•Mayor o igual que.
comparadores
No de TON o CTU
VALOR DE PT O PV
•Igual que.
comparadores
T38
I0.0
IN TON
50 PT
Q0.0
T38
30
Q0.1
T38
30
Q0.2
T38
30
comparadores
C1
I0.0
CU CTU
I0.1
10 PV
Q0.0
C1
5
Q0.1
C1
5
Q0.2
C1
8
Controlar la inversión de giro de un motor
trifásico
Condiciones:
Al pulsar un botón N.A. se pondrá en marcha el motor en sentido horario.
Después de 10 segundos el motor se desconecta.
5 segundos después el motor invertirá el sentido de giro (anti horario).
Otros 10 segundos y el motor se desconectará de la línea .
5 segundos más y el motor repetirá el ciclo.
Se considerará un ciclo hasta que el motor haya girado una vez en cada sentido.
El sistema se desconectará cuando se hayan cumplido 10 ciclos.
Se prendera una lámpara cuando el motor se encuentre en el ciclo 3.
Se prendera una lámpara cuando el motor se encuentre en el ciclo 7.
Se debe de encender una lampara en cada sentido que gire el motor, así como
Una lampara cuando esta fuera de servicio. solamente en circuito de control del contactar
,utilizar relevadores internos en la simulación.
Una vez iniciada la secuencia, si se vuelve a pulsar el botón de encendido (arranque),
éste no tenga efecto sobre el circuito, sólo hasta que se completen los 10 ciclos.
Incluya bloqueo.
Incluya también botón de paro.
Controlar la inversión de giro de un motor
trifásico
Condiciones:
Al pulsar un botón N.A. se pondrá en marcha el motor en sentido horario.
Después de 10 segundos el motor se desconecta.
5 segundos después el motor invertirá el sentido de giro (anti horario).
Otros 10 segundos y el motor se desconectará de la línea .
5 segundos más y el motor repetirá el ciclo.
Se considerará un ciclo hasta que el motor haya girado una vez en cada sentido.
El sistema se desconectará cuando se hayan cumplido 10 ciclos.
Incluya también botón de paro.
En caso de ausencia de energía eléctrica de CFE, entra una planta de emergencia se activa
un segundo motor con las mismas condiciones a los 3 seg. y una lámpara de emergencia
intermitente con intervalo de 1 seg. mientras que trabaja la planta de emergencia.(utilizar
temporizador al reposo y de impulsos).
CONTROL REVERSIBLE
MOTOR TRIFASICO
F
C.5
Rotación de giro del motor
EJERCICIOS
Seis luces secuenciales.
Condiciones:
Un botón N.A. iniciará la secuencia de izquierda a derecha.
Cada lámpara encenderá sólo por 2 segundos.
Al terminar la secuencia de izquierda a derecha,
se iniciará de derecha a izquierda, pero cada lámpara encenderá sólo por 1 segundo
(Nota: no se repetirá el trabajo de las lámparas 1 y 6).
Cuando se hayan completado 10 ciclos, el circuito se desenergizará.
Una vez iniciada la secuencia, si se vuelve a pulsar el botón de encendido (arranque),
éste no tenga efecto sobre el circuito, sólo hasta que se realicen los diez ciclos.
Incluir un botón de paro.
EJERCICIOS
2 SEG
L1 L2 L3 L4 L5 L6
1 SEG
ARRANQUE
PARO
EJERCICIOS
3.- Control de tres motores:
Condiciones:
Al pulsar un botón N.A: se iniciará la siguiente secuencia.
Motores 1 y 2 por 3 segundos.
Tiempo muerto de 1 segundo.
Motores 2 y 3 por 3 segundos.
Tiempo muerto de 1 segundo.
Motores 1 y 3 por 3 segundos.
Tiempo muerto de 1 segundo.
Lo anterior será un ciclo.
Repetir 4 ciclos.
Transcurridos los 4 ciclos encenderá una lámpara pero sólo por 5 segundos.
Enseguida trabajarán los 3 motores pero sólo por 3 segundos y
hasta entonces se desconectará todo el circuito.
Una vez iniciada la secuencia, si se vuelve a pulsar el botón de encendido (arranque),
éste no tenga efecto sobre el circuito,
sólo hasta que se realicen los cuatro ciclos completos
o bien se pulse el botón de paro primeramente.
Incluir botón de paro.
CONTROL 3 MOTORES TRIFASICOS
1 2 3
ejercicios
4.- Control de tres motores; dos monofásicos y uno trifásico.
Condiciones:
Un botón N.A: pondrá en marcha el motor trifásico con giro a derechas.
Dos segundos después uno de los motores monofásicos (motor A),
trabajará pero sólo por 2 segundos.
2 segundos después se pondrá en marcha el otro motor monofásico (motor B),
pero sólo por 2 segundos.
2 segundos después y se desconectará el motor trifásico.
2 segundos más y el motor trifásico volverá a trabajar pero con giro a izquierdas.
2 segundos después se pondrá en marcha el motor B, pero sólo por 2 segundos.
2 segundos más y se pondrá en marcha el motor A, pero sólo por 2 segundos.
2 segundos más y se apagará el motor trifásico. Hasta este instante será considerado un ciclo.
Dicho ciclo se repetirá en 3 ocasiones.
Al cumplirse los 3 ciclos sonará una alarma en tres ocasiones, c/u de 1 segundo con un Inter.
De un segundo.
Una vez iniciada la secuencia, si se vuelve a pulsar el botón de encendido (arranque),
éste no tenga efecto sobre el circuito,
sólo hasta que se realicen los tres ciclos completos o bien se pulse el botón de paro primeramente.
Incluir botón de paro.
CONTROL 3 MOTORES
alarma
Motor
Motor Motor Monofasico
Monofasico trifásico B
A
Mezclador de pinturas.
Condiciones:
Un botón N.A pone a trabajar dos bombas eléctricas trifásicas (A y B),
que respectivamente suministran dos diferentes tonalidades de pintura a un recipiente.
Cuando se alcance cierto nivel superior preestablecido en el depósito,
un interruptor de flotador desconectará ambas bombas.
Inmediatamente trabajará un mezclador (motor) y una válvula de vapor (electro válvula).
Esta operación durará 1 minuto.
Transcurrido el minuto, trabajará la bomba de vaciado (motor)
y al llegar a un límite inferior también preestablecido,
se desconectará la bomba por acción de otro interruptor de flotador.
El proceso se reiniciará automáticamente y se repetirá hasta alcanzar 10 eventos.
Una vez iniciada la secuencia, si se vuelve a pulsar el botón de encendido (arranque),
éste no tenga efecto sobre el circuito,
sólo hasta que se realicen los diez ciclos completos o bien se pulse el botón de paro primeramente.
Incluir botón de paro.
Mezclador de pinturas.
R0.2
ELECTRO
NIVEL
R15.4
R15.1
ELECTRO
FLOTADOR VALVULA
R15.0 A
BOMBA A BOMBA B
R15.3
ARRANQUE R0.1
AGITADOR
PARO R0.0 R15.2
BOMBA DE VACIADO
Contador de paquetes
Condiciones:
Se requiere controlar en cierto proceso el conteo de cajas
que se mueven sobre una banda transportadora.
Al pulsar un botón se pondrá en marcha un motor que moverá al transportador,
sobre el que viajan paquetes del mismo tamaño.
Un sensor detectará los paquetes y enviará la información a un contador.
Cuando se hayan detectado 15 piezas,
se detendrá el transportador y encenderá una lámpara.
Al mismo tiempo sonará una alarma de manera intermitente:
2 veces, cada una de ellas durará 1.5 segundos con un Inter. De 1 segundo.
CONTADOR DE PAQUETES
R15.0 R15.1
LAMPARA ALARMA
SENSOR R0.2
DE LIMITE
MOTOR
ARRANQUE R0.1
R15.2
PARO R0.0
Contador de bolsas
Condiciones:
Se requiere controlar en cierto proceso el conteo de bolsas
que se mueven sobre una banda transportadora.
Al pulsar un botón se pondrá en marcha un motor que moverá al transportador,
sobre el que viajan bolsas del mismo tamaño de 2 kgrs.
Un sensor emisor de luz detectará los paquetes
y enviará la información a un contador electrónico.
Cuando se hayan detectado 20 bolsas,
se detendrá el transportador y encenderá una lámpara.
Al mismo tiempo sonará una alarma de manera intermitente:
2 veces, cada una de ellas durará 1.5 segundos con un Inter. De 1 segundo.
utilizar un botón de paro para desactivar el sistema.
CONTADOR DE BOLSAS
R15.0 R15.1
SENSOR
DE EMISOR
DE LUZ
LAMPARA ALARMA
R0.2
MOTOR
ARRANQUE R0.1
R15.2
PARO R0.0
Contador de TORNILLOS
Condiciones:
Se requiere controlar en cierto proceso el conteo de Tornillos
que se mueven sobre una banda transportadora.
Al pulsar un botón se pondrá en marcha un motor que moverá al transportador,
sobre el que viajan tornillos del mismo tamaño de 2 pulgadas.
Un sensor inductivo detectará los tornillos
y enviará la información a un contador electrónico.
Cuando se hayan detectado 40 tornillos,
se detendrá el transportador y encenderá una lámpara.
Al mismo tiempo sonará una alarma de manera intermitente:
2 veces, cada una de ellas durará 1.5 segundos con un Inter. De 1 segundo.
utilizar un botón de paro para desactivar el sistema.
CONTADOR DE TORNILLOS
R15.0 R15.1
LAMPARA ALARMA
SENSOR R0.2
DE LIMITE
MOTOR
ARRANQUE R0.1
R15.2
PARO R0.0
Semáforo peatonal
.
Condiciones
Este semáforo deberá controlar el paso peatonal sobre una avenida vehicular.
En estado inicial,
los semáforos de vehículos se encontrará en verde y los de peatones en rojo.
Sobre un poste en la acera se encuentra un botón pulsador N.A.
y cuando este es pulsado los semáforos de vehículos cambian
inmediatamente a amarillo.
5 segundos después el semáforo de vehículos cambia a rojo y el de peatones a verde.
30 segundos después el semáforo de peatones cambia a rojo.
5 segundos después el semáforo de vehículos cambia a verde
Un vez que se pulsó el botón sobre el poste,
el volverlo a hacer no tendrá efecto alguno sobre el ciclo marcado,
inclusive 30 segundos más allá de que el semáforo de vehículos
ha cambiado a verde nuevamente.
Lo anterior para evitar que los peatones estén deteniendo el tráfico
por los constantes pulsos del botón señalado.
Sensor emisor de luz
L
R0.0
cr
cr
+ N
24vcd
_
Semáforo peatonal
Sensor inductivo
L
R0.0
cr
cr
+ N
24vcd
_
ESTAMPADORA DE PAQUETES
Condiciones:
Sobre una máquina se estampan piezas rectangulares bajo el siguiente orden.
Al pulsar un botón N.A. se activará un cilindro “A” el cual posicionará la pieza inferior;
en ese instante se activará el cilindro “B” y cuando este lo haya hecho totalmente,
retrocederá el cilindro “B” y cuando este lo haya hecho totalmente,
retrocederá el cilindro “A” y al mismo tiempo el cilindro “C” expulsará la pieza.
Cuando el cilindro “C” haya alcanzado su máxima extensión, retrocederá por si mismo.
Cuando el cilindro “C” haya retrocedido en su totalidad, se repetirá el ciclo.
Cuando se estampen 20 cajas que se pare el sistema.
Una vez iniciada la secuencia, si se vuelve a pulsar el botón de encendido (arranque),
éste no tenga efecto sobre el circuito,
sólo hasta haberse parado la máquina por efecto de estampar las 20 cajas o
bien haber antes pulsado el botón de paro.
Incluir botón de paro.
Cilindros neumáticos
Cilindro de doble efecto Cilindro de simple efecto
_ _
+ +
Conexión de cilindros neumáticos
Electro válvula
Electro válvula Electro válvula 5/2
4/2 3/2
_ +
Elevador de paquetes
Condiciones:
Con un sensor EMISOR DE LUZ incorporado sobre una cadena de rodillo
se consulta si hay transporte de paquete.
Cuando la consulta da positivo, un cilindro neumático “A” eleva el paquete.
A continuación, el paquete será empujado
por el cilindro “B” sobre otra banda transportadora.
Luego retrocederán los cilindros; primero “A” y después “B”.
El ciclo se inicia cuando se pulsa un botón N.A.
Cuando el cilindro “A” esté realizando su trabajo,
la banda alimentadora deberá detenerse.
Cuando en la banda superior se hayan depositado 15 paquetes,
se detendrá todo el sistema y sonará una alarma por 5 segundos.
Una vez iniciada la secuencia, si se vuelve a pulsar el botón de encendido (arranque),
éste no tenga efecto sobre el circuito,
sólo hasta que transcurran los 5 segundos en los que sonará la alarma,
o bien se haya pulsado el botón de paro primeramente.
Incluir botón de paro.
ELEVADOR DE PAQUETES
R15.1
ALARMA Electro válvula
4/2
SENSOR
MOTOR R0.2
ARRANQUE R0.1
R15.2 PARO R0.0
Electro válvula
3/2
ESTAMPADORA DE CAJAS
Condiciones:
Sobre una máquina se estampan piezas rectangulares bajo el siguiente
orden.
Al pulsar un botón N.A.
Se energiza una banda transportadora ,un sensor emisor de luz detecta tres
cajas, en ese momento se para la banda transportadora y entra el pistón A
Un 1 seg, después entra el piston B y sale el pistón A, un 1 seg. después sale
El pistón B y entra el pistón C un 1 seg. después sale el pistón C y entra una
Alarma por 2 seg. y se desactiva ,volviendo entrar la banda transportadora
empezando otro ciclo. Cuando se cumplan 5 ciclos se para el sistema
.
Una vez iniciada la secuencia, si se vuelve a pulsar el botón de encendido
(arranque),
éste no tenga efecto sobre el circuito o bien haber antes pulsado el botón de
paro.
Incluir botón de paro.
ESTAMPADORA DE CAJAS
R15.1 C B A
ALARMA Electro válvula
4/2
SENSOR
MOTOR R0.2
Electro válvula
R15.2 ARRANQUE R0.1
5/2
Electro válvula
PARO R0.0
3/2
