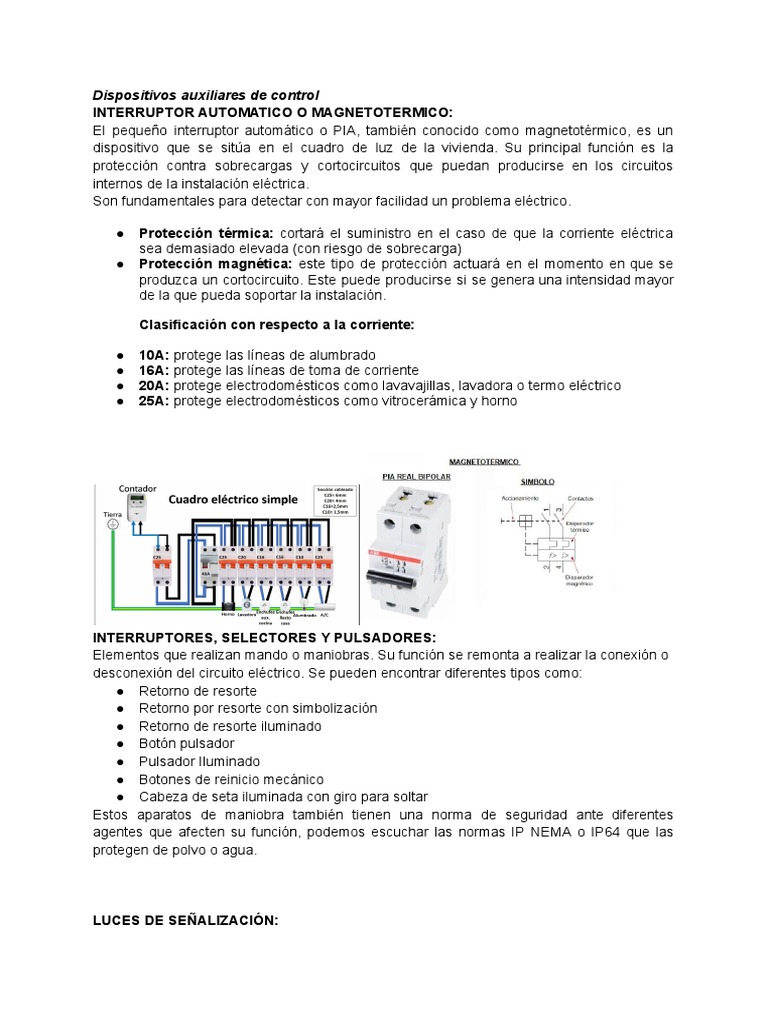

Dispositivos auxiliares de control

INTERRUPTOR AUTOMATICO O MAGNETOTERMICO:

El pequeño interruptor automático o PIA, también conocido como magnetotérmico, es un
dispositivo que se sitúa en el cuadro de luz de la vivienda. Su principal función es la
protección contra sobrecargas y cortocircuitos que puedan producirse en los circuitos
internos de la instalación eléctrica.
Son fundamentales para detectar con mayor facilidad un problema eléctrico.

● Protección térmica: cortará el suministro en el caso de que la corriente eléctrica

sea demasiado elevada (con riesgo de sobrecarga)
● Protección magnética: este tipo de protección actuará en el momento en que se
produzca un cortocircuito. Este puede producirse si se genera una intensidad mayor
de la que pueda soportar la instalación.

Clasificación con respecto a la corriente:

● 10A: protege las líneas de alumbrado

● 16A: protege las líneas de toma de corriente
● 20A: protege electrodomésticos como lavavajillas, lavadora o termo eléctrico
● 25A: protege electrodomésticos como vitrocerámica y horno

INTERRUPTORES, SELECTORES Y PULSADORES:

Elementos que realizan mando o maniobras. Su función se remonta a realizar la conexión o
desconexión del circuito eléctrico. Se pueden encontrar diferentes tipos como:
● Retorno de resorte
● Retorno por resorte con simbolización
● Retorno de resorte iluminado
● Botón pulsador
● Pulsador Iluminado
● Botones de reinicio mecánico
● Cabeza de seta iluminada con giro para soltar
Estos aparatos de maniobra también tienen una norma de seguridad ante diferentes
agentes que afecten su función, podemos escuchar las normas IP NEMA o IP64 que las
protegen de polvo o agua.

LUCES DE SEÑALIZACIÓN:
Las luces de señalización muestran de forma fiable el estado de trabajo de todo tipo de
máquinas e instalaciones. Al ser dispositivos de formato compacto se pueden usar de forma
flexible y variada, como por ejemplo, lugares de trabajo y sitios con espacio limitado.
Trabajan en un margen de 15-17 [mA] y de 110-130 [V].
● Piloto Rojo: Emergencia, condición peligrosa se requiere una acción inmediata
(presión fuera de límites, sobre recorrido, rotura de acoplamiento etc.).
● Piloto Amarillo: Anormal, condición anormal que puede llevar a una situación
peligrosa (presión fuera de los límites, activación de una protección etc.).
● Piloto Blanco: neutro, información general (Presencia de tensión de red, etc.).
● Pulsador Amarillo: Anormal, acción en caso de condiciones anormales (poner
de nuevo en marcha un ciclo automático interrumpido, etc.)

INTERRUPTOR DE POSICIÓN O LÍMITE:

Los interruptores de límite se activan por la presencia o ausencia de un objeto o por el
movimiento de maquinaria. La función principal de un interruptor de límite es abrir o cerrar
un contacto en un circuito cuando se ha alcanzado una cierta distancia cubierta por un
dispositivo accionado por el motor. Se compone de las siguientes partes:

● Actuador: esta es la parte que entra en contacto físico con la máquina en

movimiento o con la parte de la máquina. Está construido con material resistente
para soportar una cantidad significativa de fuerza y ​golpes.
● Cabezal de operación: A veces, el actuador está conectado con un cabezal de
operación que convierte el movimiento giratorio, lineal o perpendicular del dispositivo
en una señal eléctrica para operar el interruptor.
● Cuerpo del interruptor: Se refiere a todo el mecanismo de contacto eléctrico.
● Una serie de terminales eléctricos: tornillos o conjunto de tornillo / abrazadera
esencial para fines de cableado.

RELÉS:
Es un aparato eléctrico que funciona como un interruptor, abriendo y cerrando el paso de la
corriente eléctrica, pero accionado eléctricamente.

El relé permite abrir o cerrar contactos mediante un electroimán, por eso también se llaman
relés electromagnéticos o relevadores.
Las características generales de cualquier relé son:

● El aislamiento entre los terminales de entrada y de salida.

● Adaptación sencilla a la fuente de control.
● Posibilidad de soportar sobrecargas, tanto en el circuito de entrada como en el de
salida.
● Las dos posiciones de trabajo en los bornes de salida de un relé se caracterizan por:
- En estado abierto, alta impedancia.
- En estado cerrado, baja impedancia.
● Impedancia: es la resistencia al paso de una corriente alterna, posee tanto
magnitud como fase, a diferencia de la resistencia, que solo tiene magnitud.
Latching relays

Un relé de enganche es un interruptor accionado eléctricamente de dos posiciones.

Mantiene cualquier posición de contacto indefinidamente sin que se aplique energía a la
bobina. Está controlado por dos interruptores o sensores de acción momentánea, uno que
"establece" el relé y el otro "reinicia" el relé. El relé de enganche mantiene su posición
después de que se suelte el interruptor de activación, por lo que realiza una función de
memoria básica.

Hay dos tipos de relés de enclavamiento:

1. Un tipo de enganche tiene dos bobinas opuestas con un resorte sobre el centro o un
imán permanente que mantiene los contactos en su posición después de que se
desactiva la bobina. Un pulso a una bobina enciende el relé y un pulso a la bobina
opuesta apaga el relé.
2. Otro tipo de enganche tiene un núcleo remanente que retiene los contactos en la
posición operativa por el magnetismo remanente en el núcleo. Este tipo requiere un
pulso de corriente de polaridad opuesta para liberar los contactos. Una variación usa
un imán permanente que produce parte de la fuerza requerida para cerrar el
contacto; la bobina proporciona fuerza suficiente para abrir o cerrar el contacto
ayudando u oponiéndose al campo del imán permanente.

Temporizadores (Dispositivos Auxiliares de control)

Un temporizador es un dispositivo que se utiliza para controlar la conexión y/o desconexión
de un circuito de control, dentro de estos podemos encontrar eléctricos, electrónicos,
neumáticos, hidráulicos, etc.
En cuanto a su funcionamiento prácticamente está dado por el principio de funcionamiento
de los relevadores. Ya que cuando estos reciben una señal inmediatamente cambian la
posición de sus contactos. Y en cuanto a los temporizadores primero necesita agotarse el
tiempo programado para mandar dicha señal para intercambiar sus contactos.

Un relevador es un aparato eléctrico que funciona como un interruptor pero que es

accionado eléctricamente. El relé permite abrir o cerrar contactos mediante un electroimán

Presostato

El presostato es un instrumento que abre o cierra un circuito eléctrico, en función del cambio
de un valor de presión prefijado, en un circuito neumático. También se le conoce como
interruptor de presión.
En general, los presostatos son instrumentos mecánicos. Su ajuste se realiza mediante un
tornillo o una pequeña leva, que aumenta la presión que ejerce sobre un muelle central y
éste a su vez, sobre el contacto o contactos. Cuando la presión del sistema supera a la del
muelle, los contactos varían de posición y al contrario, cuando la presión del sistema baja y
la del muelle es superior, los contactos varían nuevamente. Con esta maniobra, los
contactos abren o cierran y permiten al control central del compresor o del equipo de aire
comprimido que corresponda, realizar la maniobra para la que fue diseñado
Interruptor de Nivel

Un interruptor de nivel es un dispositivo que, instalado sobre un tanque u otro recipiente en

que hay almacenamiento de sólidos o líquidos, permite discriminar si la altura o nivel que el
material o elemento almacenado alcanza o excede un nivel predeterminado. Al producirse
dicha condición, este dispositivo cambia de estado y genera una acción que evita que el
nivel siga subiendo.

El ejemplo más sencillo de interruptor de nivel es el flotador de un retrete, que interrumpe el

flujo de agua al alcanzar el tanque un nivel determinado.

Los interruptores de nivel, también conocidos como "sensor de nivel" o "flotador de nivel"
trabajan con un contacto Reed switch y un flotador magnético. Con el movimiento de este
flotador, se abre o se cierra el contacto.
2 5:50 A 8:48 Pris

Foot Switches
Un interruptor de pie es un dispositivo de conmutación que es operado por el pie del
usuario. Se utilizan en una gran cantidad de industrias para operar máquinas o dispositivos
que le dan al usuario un uso completo de sus manos.Los interruptores de pie pueden ser
momentáneos o de enganche. Y puede utilizar varios principios operativos.
Un pedal eléctrico funciona como cualquier otro interruptor eléctrico. Dentro del interruptor
de pie hay puntos de contacto, los cables del interruptor de pie están conectados al circuito
eléctrico de un dispositivo.
Cuando está conectado normalmente abierto, los contactos dentro del interruptor de pie no
se tocan, el circuito eléctrico no está conectado y el dispositivo está "apagado". Cuando se
comprime el interruptor de pie, los contactos se cerrarán, conectando el circuito eléctrico y
encendiendo la máquina.
Cuando está conectado normalmente cerrado, los contactos permanecen cerrados, con el
circuito eléctrico conectado hasta que el interruptor de pie se comprime, lo que rompe el
circuito y apaga el dispositivo.

Contactor
El contactor es un dispositivo electromagnético, que puede ser controlado a distancia para
cerrar o abrir circuitos de potencia. Una de las principales aplicaciones del contactor se
realiza en el control de los circuitos de alimentación de todo tipo de motores eléctricos, pero
se utiliza para alimentar otros tipos de receptores, como sistemas de resistencias, líneas de
luminarias, etc. En el mercado existen contactores con diferentes formas y tamaños, cuyo
uso depende del tipo de circuito a controlar y la ubicación del mismo, pero debes saber que
la conexión de todos los contactores es prácticamente la misma.
Partes del Contactor El contactor dispone de las siguientes partes: bobina, circuito
magnético y contactos eléctricos.

Rele termico
El relé térmico es un dispositivo de protección utilizado en circuitos de automatismos,
destinados al arranque de motores. Con él se protege el motor contra sobrecargas y fallos
debidos a la falta de una fase. Por tanto, siempre que se realice un circuito para el arranque
de un motor, es necesario utilizar un relé térmico. El relé térmico se conecta al circuito de
fuerza, mediante seis bornes destinados a tal fin, y al circuito de mando, mediante un
conjunto de contactos auxiliares. La parte de fuerza del relé térmico es la encargada de
detectar la sobrecarga. Los contactos auxiliares se utilizan para la desconexión del circuito
de mando del contactor que gestiona el motor y para señalizar el disparo

Guardamotor
El guardamotor es un dispositivo electromecánico exclusivo para el comando de motores
que se compone de un relé térmico + un contactor,
Se encarga de desconectar el motor en cuanto la corriente (intensidad) que esta
consumiendo supera en un porcentaje a la corriente nominal que corresponde a la
potencia del motor, lo cual es indicativo de un mal funcionamiento del motor y es mejor
desconectarlo para evitar que termine por calentarse demasiado y quemarse. Por esta
razón se puede clasificar como un elemento de protección. De esta manera se puede
energizar manualmente (o por línea) desde una botonera de arranque y parada. Los
mismos proporcionan protección contra cortocircuitos, sobrecargas y fallos de la fase.
Magnético
Ofrece protección contra corto circuito, Con la capacidad de ajustar el rango máximo de
corriente.
Térmico
Este tipo de disparador es ajustable y tiene protección contra sobrecarga y pérdida de fase
de la instalación.

Bloque de terminales
los bloques de terminales se han utilizado durante muchos años para proporcionar
conexiones de cable semipermanentes y seguras en una serie de aplicaciones. Los bloques
de terminales, también conocidos como terminales de conexión, conectores de terminales o
terminales de tornillo, consisten en una carcasa modular y un cuerpo aislado que conecta
dos o más cables entre sí. Gracias a la naturaleza semipermanente de sus conexiones, los
bloques de terminales ayudan a simplificar el proceso de inspección y reparación en el
campo. Aunque se trata de un componente relativamente sencillo, sigue siendo beneficioso
tener un conocimiento básico de los bloques terminales y sus especificaciones antes de la
selección. Este artículo tratará temas como los tipos comunes de bloques terminales,
consideraciones eléctricas y mecánicas clave, y más en detalle para ayudar a los ingenieros
en este proceso.
