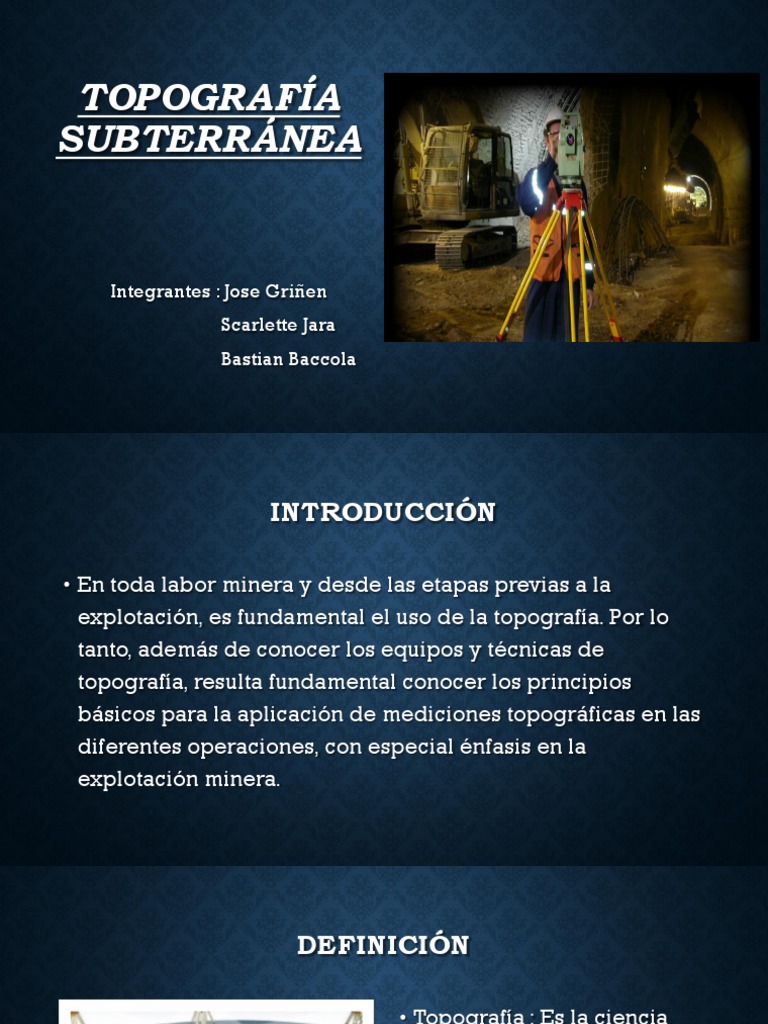

TOPOGRAFÍA

SUBTERRÁNEA

Integrantes : Jose Griñen

Scarlette Jara
Bastian Baccola
 INTRODUCCIÓN

• En toda labor minera y desde las etapas previas a la

explotación, es fundamental el uso de la topografía. Por lo
tanto, además de conocer los equipos y técnicas de
topografía, resulta fundamental conocer los principios
básicos para la aplicación de mediciones topográficas en las
diferentes operaciones, con especial énfasis en la
explotación minera.
DEFINICIÓN

• Topografía : Es la ciencia
que estudia el conjunto de
principios y
procedimientos que tienen
por objeto la
representación grafica de la
superficie de la tierra
 EQUIPOS

• Para realizar las diferentes labores topográficas es necesario utilizar

diferentes equipos de medición, algunos de estos son : Nivel
Topográfico y Estación total como principales equipos.
 LEVANTAMIENTO TOPOGRÁFICO

• Con la ayuda de estos equipos , la información obtenida sirve

para la elaboración planos y consiste en un acopio de datos para
poder realizar, con posterioridad, un plano que refleje el mayor
detalle y exactitud posible del terreno en cuestión. Además de
ser vital para la elaboración del plano del terreno, el
levantamiento topográfico es una herramienta muy importante
que ayuda a la posterior toma de decisiones.
 MINERÍA SUBTERRÁNEA

• Algunas de las labores en las cuales se utiliza la topografía

subterránea es para la elaboración de :
MINERÍA SUBTERRÁNEA

• Piques : Su finalidad suele ser la

de conectar las instalaciones de
superficie con el subsuelo. Se
utilizan para la extracción de
mineral y estéril, transporte de
personal y maquinaria, ventilación,
etc. Suelen ser verticales, aunque
en algunos casos pueden seguir la
inclinación del cuerpo mineral.
MINERÍA SUBTERRÁNEA

• Chimeneas : Sirven como

conexiones, verticales o
inclinadas, entre diferentes
niveles de trabajo. Se perforan
para permitir el transporte de
mineral, de personal, para
ventilación o para facilitar las
labores de preparación.
MINERÍA SUBTERRÁNEA

• Galerías : Se utilizan para

preparación de túneles,
exploración, acceso de personal
y maquinaria a las labores,
transporte de mineral y estéril,
etc. En ellas se instalan las vías,
transportes, conducciones,
cables eléctricos, ductos de
ventilación etc.
MINERÍA SUBTERRÁNEA

• Rampas : Sirven para el acceso

a las labores, sustituyendo o
completando a los pozos, y para
comunicar entre sí diferentes
niveles. Su pendiente es inferior
al 15% para permitir el
movimiento de la maquinaria
minera
 MINERÍA SUBTERRÁNEA

• Hay circunstancias en la que es necesaria la realización de

un levantamiento tipográfico subterráneo, como ocurre en la
explotación minera, en la que una obligación legal mantener
al día los planos de las labores.
• Al principio los trabajos subterráneos siguen la misma
estructura que los realizados en el exterior, aunque con
características especiales debido a las condiciones mismas
del trabajo bajo tierra
 MINERÍA SUBTERRÁNEA

• Algunos de los problemas presentes en la topografía

subterránea es la falta de luz natural que obliga a utilizar
equipos con iluminación interior así como para identificar
los puntos a observar
• En ocasiones las galerías son estrechas y los equipos no se
podrán estacionar sobre un trípode para no obstaculizar el
paso de maquinaria y personal y debido a esto el trabajos se
relentizan
 MINERÍA SUBTERRÁNEA

• Otros inconvenientes son la humedad, los fuertes ruidos

cuando hay maquinaria operando, o el silencio, la falta de
ventilación, etc.
• Debido a estos inconvenientes del trabajo mismo, el
topógrafo deberá adecuarse para realizar las diferentes
tareas
