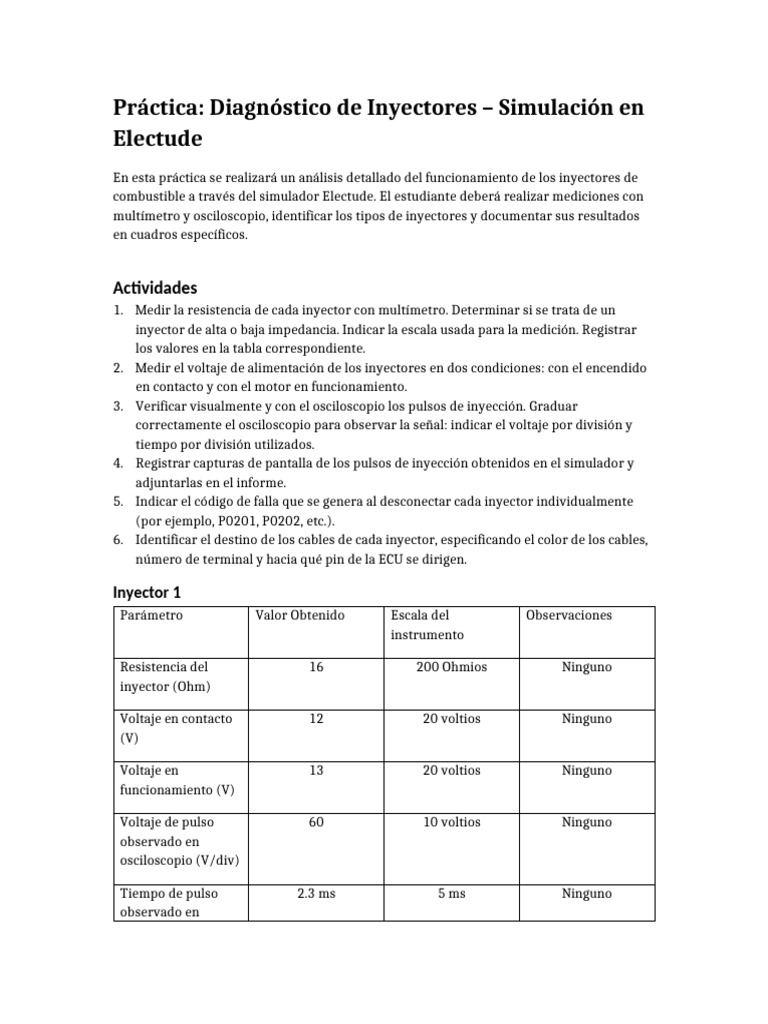

Práctica: Diagnóstico de Inyectores – Simulación en
Electude
En esta práctica se realizará un análisis detallado del funcionamiento de los inyectores de
combustible a través del simulador Electude. El estudiante deberá realizar mediciones con
multímetro y osciloscopio, identificar los tipos de inyectores y documentar sus resultados
en cuadros específicos.
Actividades
1. Medir la resistencia de cada inyector con multímetro. Determinar si se trata de un
inyector de alta o baja impedancia. Indicar la escala usada para la medición. Registrar
los valores en la tabla correspondiente.
2. Medir el voltaje de alimentación de los inyectores en dos condiciones: con el encendido
en contacto y con el motor en funcionamiento.
3. Verificar visualmente y con el osciloscopio los pulsos de inyección. Graduar
correctamente el osciloscopio para observar la señal: indicar el voltaje por división y
tiempo por división utilizados.
4. Registrar capturas de pantalla de los pulsos de inyección obtenidos en el simulador y
adjuntarlas en el informe.
5. Indicar el código de falla que se genera al desconectar cada inyector individualmente
(por ejemplo, P0201, P0202, etc.).
6. Identificar el destino de los cables de cada inyector, especificando el color de los cables,
número de terminal y hacia qué pin de la ECU se dirigen.
Inyector 1
Parámetro Valor Obtenido Escala del Observaciones
instrumento
Resistencia del 16 200 Ohmios Ninguno
inyector (Ohm)
Voltaje en contacto 12 20 voltios Ninguno
(V)
Voltaje en 13 20 voltios Ninguno
funcionamiento (V)
Voltaje de pulso 60 10 voltios Ninguno
observado en
osciloscopio (V/div)
Tiempo de pulso 2.3 ms 5 ms Ninguno
observado en
osciloscopio
(ms/div)
Código de falla al P0201 Ninguno
desconectar
inyector
Destino de los cables del inyector:
Color del cable Pin ECU o componente Función o destino
rojo fusible seguidamente hacia Positivo constante
el rele principal
celeste Al pin N° 11 de la ecu Señal negativa
Espacio para captura de pantalla del pulso de inyección:
[ ] Adjuntar aquí la imagen correspondiente del osciloscopio.
Inyector 2
Parámetro Valor Obtenido Escala del Observaciones
instrumento
Resistencia del 16 200 ohmios Ninguno
inyector (Ohm)
Voltaje en contacto 12.02 20 voltios Ninguno
(V)
Voltaje en 13.99 20 voltios Ninguno
funcionamiento (V)
Voltaje de pulso 60 10 voltios Ninguno
observado en
osciloscopio (V/div)
Tiempo de pulso 2.4 5 ms Ninguno
observado en
osciloscopio
(ms/div)
Código de falla al P0202 Ninguno
desconectar
inyector
Destino de los cables del inyector:
Color del cable Pin ECU o componente Función o destino
rojo Fusible del fusible al relé Positivo constante
principal
verde Pin N°12 de la ecu Señal negativa
Espacio para captura de pantalla del pulso de inyección:
[ ] Adjuntar aquí la imagen correspondiente del osciloscopio.
Inyector 3
Parámetro Valor Obtenido Escala del Observaciones
instrumento
Resistencia del 16 200 ohmios Ninguno
inyector (Ohm)
Voltaje en contacto 12 20 voltios Ninguno
(V)
Voltaje en 13.99 20 voltios Ninguno
funcionamiento (V)
Voltaje de pulso 60 10 voltios Ninguno
observado en
osciloscopio (V/div)
Tiempo de pulso 2.4 5 ms Ninguno
observado en
osciloscopio
(ms/div)
Código de falla al P0203 Ninguno
desconectar
inyector
Destino de los cables del inyector:
Color del cable Pin ECU o componente Función o destino
Rojo Se dirige a un fusible y del Positivo constante
fusible a un rele principal
Plomo Se dirige hacia el modulo de Señal negativa
control pin N° 13
Espacio para captura de pantalla del pulso de inyección:
[ ] Adjuntar aquí la imagen correspondiente del osciloscopio.
Inyector 4
Parámetro Valor Obtenido Escala del Observaciones
instrumento
Resistencia del 16 200 ohmios Ninguno
inyector (Ohm)
Voltaje en contacto 12.02 20 voltios Ninguno
(V)
Voltaje en 13.99 20 voltios Ninguno
funcionamiento (V)
Voltaje de pulso 60 10 voltios Ninguno
observado en
osciloscopio (V/div)
Tiempo de pulso 2.4 5 ms Ninguno
observado en
osciloscopio
(ms/div)
Código de falla al P0304
desconectar
inyector Ninguno
Destino de los cables del inyector:
Color del cable Pin ECU o componente Función o destino
Rojo Se dirige hacia un fusible y Positivo constante
del fusible va hacia el rele
principal
Azul Se dirige hacia el modulo de Señal negativa
control pin N°14
Espacio para captura de pantalla del pulso de inyección:
[ ] Adjuntar aquí la imagen correspondiente del osciloscopio.
Nota: Recuerda utilizar adecuadamente los instrumentos de medición y registrar con
claridad cada dato obtenido.
Inyector 1 Inyector 2
Inyector 3 Inyector 4
