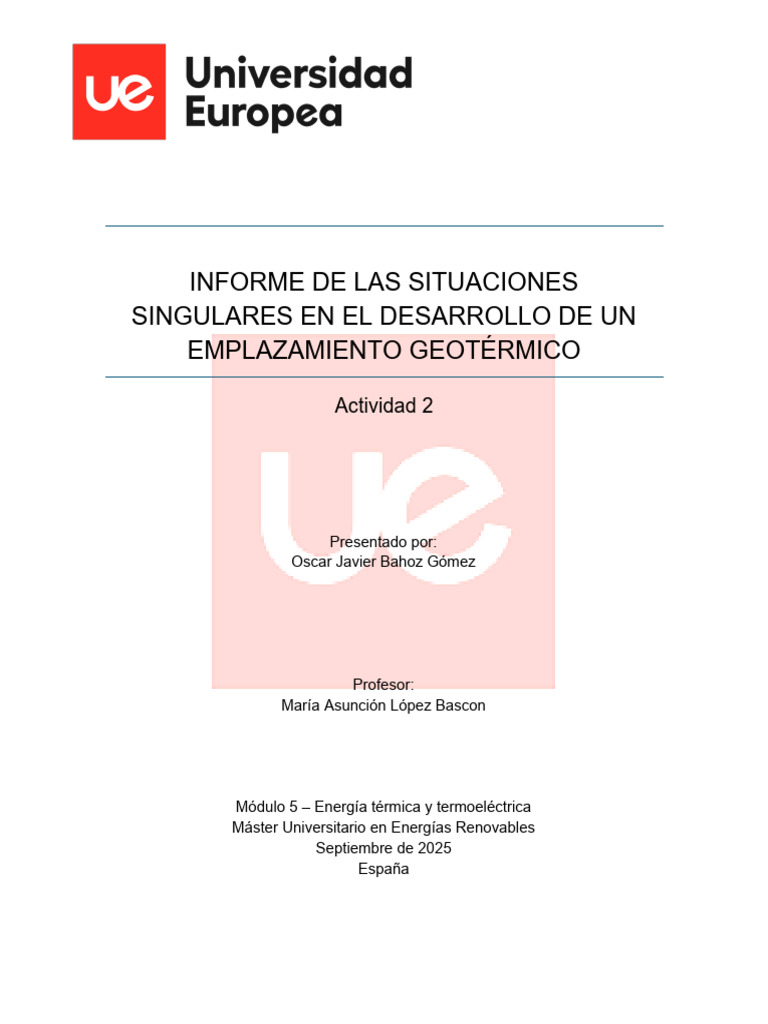

INFORME DE LAS SITUACIONES
SINGULARES EN EL DESARROLLO DE UN
EMPLAZAMIENTO GEOTÉRMICO
Actividad 2
Presentado por:
Oscar Javier Bahoz Gómez
Profesor:
María Asunción López Bascon
Módulo 5 – Energía térmica y termoeléctrica
Máster Universitario en Energías Renovables
Septiembre de 2025
España
Índice
1. Introducción...................................................................................................... 2
2. Objetivos .......................................................................................................... 3
3. Enunciado ........................................................................................................ 4
4. Desarrollo ......................................................................................................... 5
4.1 Aprovechamiento de energía seleccionado .............................................. 5
4.2 Situaciones singulares en el diseño de la instalación ............................... 6
4.2.1 Disponibilidad de terreno adyacente extenso y no construido ........... 6
4.2.2 Edificio con proyecto de cimentación por pilotes ............................... 7
4.2.3 Presencia de infraestructura subterránea .......................................... 7
4.2.4 Presencia de un acuífero subterráneo con buen caudal .................... 8
4.2.5 Suelo con alta conductividad térmica ................................................. 9
5. Conclusiones.................................................................................................. 11
6. Bibliografía ..................................................................................................... 12
1
1. Introducción
La energía geotérmica es la que aprovecha el calor interno de la Tierra: ese calor
latente que se almacena en las rocas y los fluidos bajo la corteza. Puede extraerse
tanto de capas superficiales del suelo como de yacimientos situados a varios
kilómetros de profundidad e, incluso, de zonas mucho más calientes donde la roca
se encuentra parcialmente fundida el magma. Es una fuente de energía constante,
silenciosa y disponible las 24 horas del día.
Las principales fuentes de energía son el calor residual de la formación de la tierra
hace miles de millones de años, la desintegración natural de elementos radiactivos
en el manto terrestre y la fricción de las placas tectónicas. Dicho calor puede
encontrarse en forma de vapor o agua caliente en depósitos naturales subterráneos,
y puede extraerse a través de pozos profundos para su uso energético, ya sea
directo (para calefacción o refrigeración) o indirecto (para producir electricidad, por
ejemplo). Las principales aplicaciones de la energía geotérmica incluyen la
generación de electricidad, la calefacción y refrigeración de edificios y ciudades, el
uso en procesos agrícolas e industriales (como la desalinización y el secado de
alimentos), la producción de agua caliente sanitaria, y fines recreativos en
balnearios. El tipo y la temperatura del recurso geotérmico determinan la aplicación
más adecuada, que puede ser de alta, media o baja temperatura.
En el presente documento, se realiza un análisis de las diferentes posibilidades de
desarrollo de un emplazamiento geotérmico para la calefacción de un edificio
residencial de viviendas plurifamiliares, caracterizando los aspectos positivos y
negativos de cada una de las posibilidades en el desarrollo del proyecto, teniendo
en cuenta la relación costo-beneficio y dando recomendaciones desde el punto de
vista de un profesional, en cual sería la opción más viable para llevar a cabo el
proyecto.
2
2. Objetivos
Objetivo general
Determinar las opciones más viables para el desarrollo del proyecto, teniendo en
cuenta cada uno de los aspectos positivos y negativos y evaluando de manera
asertiva la relación costo beneficio en la ejecución de un emplazamiento geotérmico.
Objetivos específicos
1. Aplicar los conocimientos obtenidos al diseño de una instalación geotérmica.
2. Analizar y emitir juicios sobre instalaciones geotérmicas.
3. Proponer soluciones viables y recomendaciones para el desarrollo de la
instalación.
3
3. Enunciado
Realizar una memoria informe de las situaciones singulares que te llevarían, cuando
ejerzas como profesional, a realizar una recomendación determinada.
Denominamos “situación singular” a aquella que condicione o limite la solución de
captación a la hora de realizar una instalación geotérmica. Por ejemplo, si la
instalación geotérmica va a tener como finalidad climatizar una pequeña vivienda
unifamiliar, “una situación singular” sería que pudiera disponer o no de una pradera
adyacente de suficiente extensión que pudiera ser usada para colocar un
intercambiador de calor.
Otro ejemplo de “situación singular” que condiciona el diseño del sistema de
captación es el que, bajo la superficie disponible para ello, exista otra instalación,
por ejemplo, túneles de paso de trenes o tuberías de gas, que nos obligaría a utilizar
sondeos de una profundidad y/o dirección que no tuvieran interferencia con esta.
Se requiere que pienses en positivo y en negativo: en positivo sería considerar
aquellos elementos que resultan favorables para la instalación geotérmica,
pudiendo aprovecharse de ellos, y negativos son los elementos que limitan,
modifican o impiden realizar la instalación.
Debes plantearte también, varios tipos de “situaciones singulares” como las dos del
ejemplo, como mínimo 3 y como máximo 5, concretando la situación, describiéndola
y resaltando aquello que tiene importancia para la instalación de captación.
En el documento expón las cosas de forma esquemática, siguiendo la siguiente
secuencia:
1. Pon un título a cada una de las soluciones.
2. Describe la situación y resalta la interferencia o condicionantes con nuestra
instalación, a continuación.
3. Analiza y enuncia las posibles soluciones de captación compatibles con esa
limitación o que se beneficien de la ventaja de la misma.
4. Recomienda según los criterios que escoja, qué solución recomendaría. Emplea
para ello entre 2 y 3 páginas de word.
4
4. Desarrollo
4.1 Aprovechamiento de energía seleccionado
La explotación de energía geotérmica elegida es para la climatización (calefacción,
refrigeración y Agua Caliente Sanitaria - ACS) de un edificio residencial de viviendas
plurifamiliares, empleando un sistema geotérmico de muy baja entalpía (geotermia
somera) con bomba de calor geotérmica.
Esta idea aplica el aprovechamiento de la temperatura constante del subsuelo (entre
10 °C y 15 °C a profundidades de 10 a 20 metros, aumentando 3°C por cada 100
metros adicionales) para usos térmicos en edificios. Este uso es común para
instalaciones residenciales y de servicios, aprovechando recursos geotérmicos por
debajo de los 100°C.
Imagen 1. instalación de geotermia en edificios comunitarios. Recuperado de: Geotermia Vertical
5
4.2 Situaciones singulares en el diseño de la instalación
A continuación, se presentan cinco situaciones singulares que podrían condicionar
o limitar la solución de captación en la instalación geotérmica para el edificio
residencial. Para cada situación, se analizan los aspectos positivos y/o negativos,
se describen posibles soluciones de captación compatibles y se realiza una
recomendación de solución.
4.2.1 Disponibilidad de terreno adyacente extenso y no construido
Se dispone de una amplia pradera para captación: La edificación se encuentra
rodeada de una amplia zona de terreno adyacente, sin construcciones, árboles
grandes ni planes de urbanización. La superficie es de aproximadamente 1,5 a 2
veces superior a la superficie total a climatizar.
Aspecto positivo: Se tiene la posibilidad de utilizar un sistema de captación
geotérmica horizontal, que es generalmente más económico y de fácil instalación
que el vertical.
Análisis de posibles soluciones de captación:
Captación horizontal: Se instalan tuberías a poca profundidad (hasta 1,5
metros). Es la opción que mejor aprovecha la extensión disponible y resulta más
económica.
Captación vertical: Aunque posible, requeriría una inversión inicial más alta en
perforación sin una ventaja clara en este escenario, ya que la horizontal es
suficiente.
Recomendación: Se recomienda la captación horizontal. El criterio principal es
el coste de instalación y la sencillez de ejecución, ya que la disponibilidad del
terreno elimina la principal limitación de este tipo de captación (la gran ocupación
del terreno).
6
4.2.2 Edificio con proyecto de cimentación por pilotes
Cimentación profunda con pilotes de energía: El edificio es de nueva construcción
y, debido a las características del suelo, el proyecto de ingeniería civil requiere
una cimentación profunda a base de pilotes.
Aspecto positivo: los pilotes estructurales pueden ser aprovechados para
incorporar en su interior los circuitos del intercambiador geotérmico,
transformándolos en pilotes de energía o cimientos geotérmicos. esto permite la
captación sin necesidad de perforaciones o excavaciones adicionales exclusivas
para geotermia, ahorrando costes y espacio.
Aspecto negativo: el diseño de la cimentación y el sistema de captación deben
coordinarse de forma integral con los equipos de ingeniería estructural.
Análisis de posibles soluciones de captación:
Pilotes de energía: Sistema cerrado que utiliza la estructura resistente del
edificio como captador. es eficiente y ahorra espacio de captación en la superficie.
Captación vertical independiente: Implicaría la realización de sondeos
separados, lo cual sería redundante y más costoso al tener ya pilotes profundos.
Recomendación: Se recomienda el sistema de pilotes de energía. El criterio
clave es el aprovechamiento de las estructuras de cimentación para reducir los
costes y la complejidad de la instalación geotérmica.
4.2.3 Presencia de infraestructura subterránea
Interferencias por tuberías de gas o túneles subterráneos: Durante los estudios
geotécnicos, se detecta la presencia de tuberías de gas, túneles de trenes o
grandes canalizaciones de servicios bajo la superficie disponible para la
captación, a una profundidad que podría coincidir con la de un sondeo estándar.
Aspecto negativo: Esta situación limita severamente la ubicación y,
potencialmente, la profundidad y dirección de los sondeos geotérmicos. puede
7
implicar la necesidad de perforar a una mayor profundidad o en ángulo,
aumentando el coste y la complejidad.
Análisis de posibles soluciones de captación:
Captación vertical profunda: Se debe diseñar la perforación para evitar la
interferencia mediante sondeos más profundos o con una dirección inclinada,
buscando la zona libre bajo el obstáculo.
Captación horizontal: Si la interferencia es muy profunda, y hay terreno
disponible en superficie para una instalación horizontal poco profunda, podría
considerarse, aunque la eficiencia sería menor.
Recomendación: Se recomienda la captación vertical profunda y/o direccional.
el criterio principal es la viabilidad técnica y la garantía de rendimiento a largo
plazo. la captación vertical requiere menos espacio en superficie, lo que permite
concentrar los sondeos en las áreas libres de interferencia, aunque aumente el
coste por la complejidad de la perforación.
4.2.4 Presencia de un acuífero subterráneo con buen caudal
Acuífero aparente para sistema abierto: Los estudios hidrogeológicos confirman
la existencia de un acuífero subterráneo de suficiente caudal, calidad adecuada
(baja corrosividad/incrustación) y a una profundidad accesible.
Aspecto positivo: Permite considerar un sistema de captación abierto (agua-
agua), que tiene un coste de instalación potencialmente menor y suele ser muy
rentable y productivo.
Aspecto negativo: Requiere obtener autorizaciones administrativas específicas
para la extracción y reinyección del agua, y puede tener un mayor mantenimiento
en algunos componentes por el contacto directo con el agua del subsuelo.
8
Análisis de posibles soluciones de captación:
Captación abierta: Se extrae agua del acuífero, se aprovechan sus
características térmicas en la bomba de calor y se reinyecta el agua al acuífero a
una distancia segura.
Captación vertical cerrada: es una alternativa si los permisos son denegados o
el análisis del agua no es favorable, pero implica un mayor coste inicial que el
sistema abierto.
Recomendación: Se recomienda la captación abierta (sistema agua-agua). el
criterio principal es la alta eficiencia y el bajo coste de operación (rentabilidad),
siempre y cuando el análisis del agua no revele problemas graves de
corrosión/incrustación y se obtengan los permisos administrativos requeridos.
4.2.5 Suelo con alta conductividad térmica
Suelo geotérmico con roca compacta y húmeda: El estudio geotécnico determina
que el subsuelo consiste predominantemente en roca compacta o sedimentos
muy húmedos con buen contenido de agua subterránea, lo que indica una alta
conductividad térmica.
Aspecto positivo: Una alta conductividad térmica es muy favorable para la
captación, ya que la capacidad del suelo para transferir calor al fluido de las
sondas es alta. esto permite lograr la misma potencia con menos longitud de
sondas o una menor cantidad de sondeos.
Aspecto negativo: La perforación en roca compacta puede ser más lenta y, por
lo tanto, más cara que en suelos blandos o sedimentos.
Análisis de posibles soluciones de captación:
Captación vertical: El beneficio de la alta conductividad se aprovecha al reducir
la longitud total de perforación requerida, disminuyendo el coste de la instalación
vertical.
9
Captación vertical con sondas de diámetro optimizado: Se podría optimizar
el diámetro de la perforación o el material de relleno para maximizar la
transferencia de calor.
Recomendación: Se recomienda la captación vertical con longitud optimizada
de sondas. El criterio es la eficiencia del sistema y la reducción de la inversión
inicial de la perforación. A pesar del posible aumento en el coste de la perforación
por metro en roca, la reducción en la longitud total de sondeo gracias a la alta
conductividad térmica hace que la solución vertical sea la más eficiente y rentable
a largo plazo, minimizando la ocupación en superficie.
10
5. Conclusiones
El desarrollo de soluciones geotérmicas eficientes y rentables por parte de un
profesional en energías renovables depende de un análisis de las diferentes
situaciones singulares de un emplazamiento, transformando limitaciones en criterios
de diseño y aprovechando al máximo las ventajas.
Es importante que nosotros, como profesionales, sepamos equilibrar los altos
costes iniciales de la geotermia con las ventajas específicas del lugar, eligiendo la
solución de captación que ofrezca la mejor relación entre coste de instalación,
complejidad técnica, y rendimiento energético a largo plazo.
Adicionalmente, se debe tener muy en cuenta las características técnicas, con el
propósito de maximizar la eficiencia, mientras se minimiza el coste de la inversión
inicial o se garantiza la viabilidad frente a las restricciones del terreno.
11
6. Bibliografía
• USOS Y APLICACIONES DE LA ENERGÍA GEOTÉRMICA. Disponible en:
https://www.repsol.com/es/energia-avanzar/energia/energia-
geotermica/index.cshtml#:~:text=A%20baja%20temperatura%20(menos%20de
%20100%20grados,balnearios%20o%20para%20generar%20agua%20caliente
%20sanitaria
• ALTA ENTALPIA. En Geotermia. Disponible en:
https://geotermia.cecacier.org/alta-entalpia/
• GUÍA TÉCNICA DE DISEÑO DE SISTEMAS DE INTERCAMBIO GEOTÉRMICO
DE CIRCUITO CERRADO. IDAE (2012). Disponible en: chrome-
extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.miteco.gob.es/conte
nt/dam/miteco/es/energia/files-
1/Eficiencia/RITE/documentosreconocidosrite/Gu%C3%ADas%20t%C3%A9cni
cas/Guia_Climatizacion_Bomba.pdf
• DISEÑO DE UNA INSTALACIÓN GEOTÉRMICA DE BAJA ENTALPÍA PARA LA
CLIMATIZACIÓN DE UNA VIVIENDA UNIFAMILIAR SITUADA EN BOECILLO
(VALLADOLID). Carla Carreño (2021). Disponible en: chrome-
extension://efaidnbmnnnibpcajpcglclefindmkaj/https://riunet.upv.es/server/api/co
re/bitstreams/9fea1c37-c87c-4fc5-941a-6505256561ae/content
12
