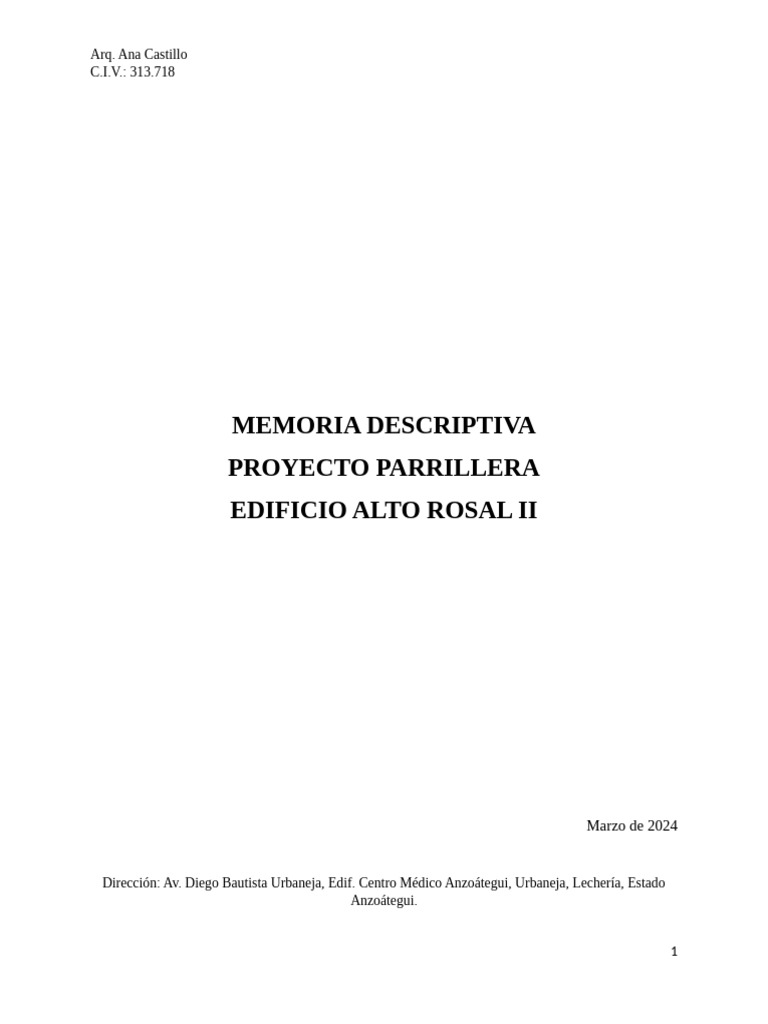

Arq.
Ana Castillo
C.I.V.: 313.718
MEMORIA DESCRIPTIVA
PROYECTO PARRILLERA
EDIFICIO ALTO ROSAL II
Marzo de 2024
Dirección: Av. Diego Bautista Urbaneja, Edif. Centro Médico Anzoátegui, Urbaneja, Lechería, Estado
Anzoátegui.
1
Arq. Ana Castillo
C.I.V.: 313.718
CONTENIDO
MEMORIA DESCRIPTIVA....................................................................................................................3
DESCRIPCIÓN.........................................................................................................................................4
ACABADOS..............................................................................................................................................5
CUADRO DE ÁREAS..........................................................................................................................6
PLANIMETRIA GENERAL ARQUITECTÓNICA........................................................................8
2
Arq. Ana Castillo
C.I.V.: 313.718
MEMORIA DESCRIPTIVA
Obra: Proyecto de parrillera
Propietario: Edificio Alto Rosal II
Ubicación: Edificio Alto Rosal II, Calle Junín, Urbanización El Rosal, Municipio Chacao, Estado
Miranda.
Área de construcción: 50m2
Número de niveles: uno (1)
Tipo de Servicio: Recreativo
3
Arq. Ana Castillo
C.I.V.: 313.718
DESCRIPCIÓN
El proyecto estará ubicado en el área del salón de fiesta hacia el lado sureste del mismo.
Constará de un (nivel), con acceso desde el mismo salón de fiesta.
El área a intevenir, de aproximadamente 50m2, contará con una parrillera estilo
argentino, con fregador, área de preparación y área para servir, así como un mesón para 4
personas, o en momentos de eventos, en el que se haga uso de este espacio, para la entrega de
alimentos. Asimismo, cuenta con espacio de almacenamiento. Dicha área, estará totalmente
techada para que su uso no dependa de los cambios climáticos.
Para la construcción, se utilizará una estructura metálica para poder sostener un techo
liviano, por lo que, para la colocación de las columnas se fijaran a la losa a través de pernos de
anclaje, por lo que se requerirá remover, únicamente en los espacios donde estén ubicadas las
columnas, parte del sobrepiso y caicos, lo cual una vez instalado se recubrirá para evitar futuras
filtraciones hacia el estacionamiento. Adicionalmente, se removerá parte de la jardinera y banco
para aprovechar el espacio correctamente.
4
Arq. Ana Castillo
C.I.V.: 313.718
ACABADOS
Se espera cumplir con los siguientes acabados al momento de la ejecución del proyecto:
- Piso: caicos color terracota natural lisos.
- Parrillera: en el área de la parrilla será de tablillas 7x25cm colombiana, acabado mate,
que hacen juego con las paredes ya existentes.
- Mesones: vaciado de cemento blanco, con acabado natural, con una aplicación de un oleo
e hidro repelente.
- Techo: de lámina de policarbonato alveolar lisa para techos de 6mm. Dicha lamina cuenta
con una buena transmisión de luz, resistente al impacto, resistente a la intemperie y a los
rayos UV, con una reacción al fuego clasificación B1, aislante acústico y térmico, ligero y
de fácil instalación.
- Columnas, vigas y correas: de acero forradas de madera contrachapada tratada, pintada y
barnizada para darle un efecto más cálido y natural.
- Instalaciones sanitarias: todas las tuberías de aguas blancas frías serán de tubería de
termofusión marca Donsen, y todas las tuberías de aguas negras serán de P.V.C. reforzado
marca PAVCO o similar, ambas tuberías estando embonadas en piso y paredes.
- Instalaciones eléctricas: construidas con tubería eléctrica plástica y cable tipo THW en
sus diferentes diámetros según se requiera, estando embonadas y ocultas en las jardineras
subiendo por una de sus columnas y distribuyendo en la parte superior de las vigas los
cables y dejando las conexiones correspondientes para las cintas led, que se usará para
iluminar el área.
5
Arq. Ana Castillo
C.I.V.: 313.718
CUADRO DE ÁREAS
ZONA ESPACIO ÁREA CANTIDAD TOTAL
Administración 41 1 41
Área de digitalización de
ADMINISTRACION
historias 5,6 1 5,6
Transcripción 3,97 1 3,97
Baños 3,24 2 6,48
RECEPCION Sala de espera 28 1 28
Recepción 5 1 5
Enfermeria 8 1 8
PACIENTES Consultorios 10,17 2 20,34
Salas de examen 8,69 2 17,38
Sala de espera 7 1 7
Sala de recuperación 5,9 2 11,8
Baños 3,24 2 6,48
TRATAMIENTOS
Vestidores 2,38 2 4,76
Sala de control 13,43 1 13,43
Bunker 85 1 85
Sala de reuniones 30 1 30
MEDICOS, Baños de medicos 5 1 5
TECNICOS Y Area de fisicos 11,27 1 11,27
FISICOS Cuarto de plomo 3,47 1 3,47
Area de ingenieros 5,52 1 5,52
Implementos de limpieza 3,3 1 3,3
ALMACENAMIENTO Deposito general 3,45 1 3,45
Archivos 9,57 1 9,57
6
Arq. Ana Castillo
C.I.V.: 313.718
Lockers de personal 5 1 5
SERVICIO Y Baños 3 2 6
PERSONAL Comedor 22 1 22
Faena 3,3 1 3,3
Cuarto electrico 20 1 20
Espacio Aires
Acondicionados 20 1 20
EQUIPOS Tanque de gasoil 8,4 1 8,4
Planta electrica 9 1 9
Chillers 9 1 9
Cuarto de gases medicinales 2 1 9
DISTRACCION Estanque + Jardinería 28 1 28
47
TOTAL 5,52
15%
CIRCULACIÓ 7
N 1,33
54
TOTAL 6,85
Arq. Ana Castillo
C.I.V.: 313.718
7
Arq. Ana Castillo
C.I.V.: 313.718
PLANIMETRIA GENERAL ARQUITECTÓNICA
