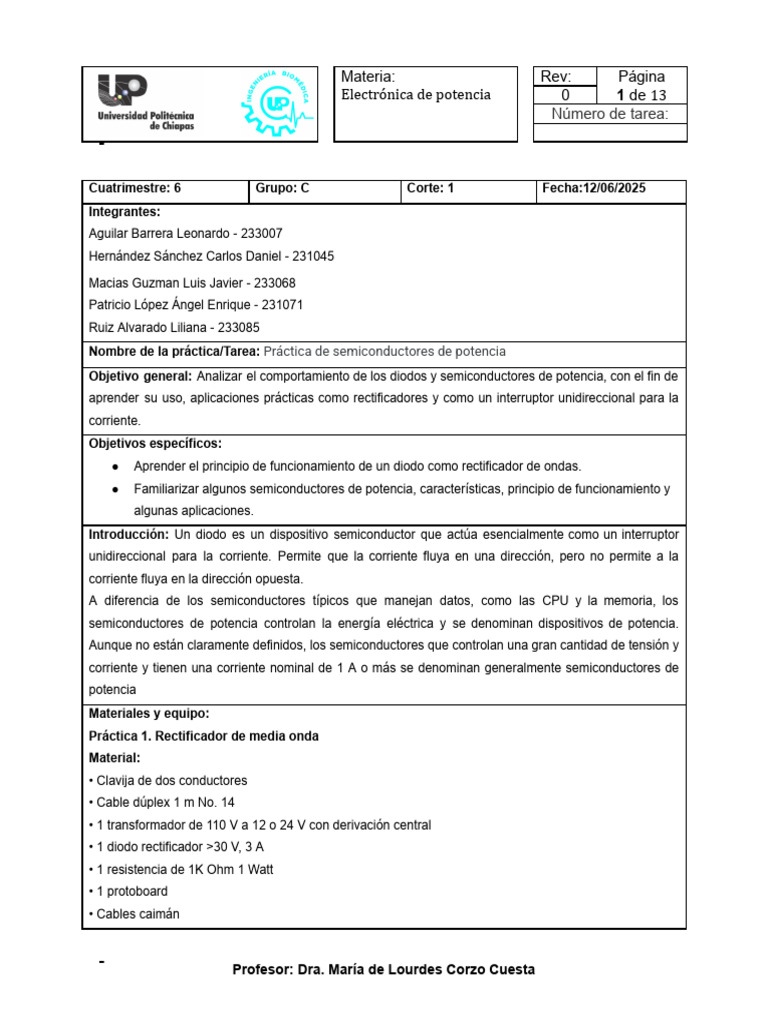

Materia: Rev: Página

Electrónica de potencia 0 1 de 13
Número de tarea:

Cuatrimestre: 6 Grupo: C Corte: 1 Fecha:12/06/2025

Integrantes:
Aguilar Barrera Leonardo - 233007
Hernández Sánchez Carlos Daniel - 231045

Macias Guzman Luis Javier - 233068

Patricio López Ángel Enrique - 231071
Ruiz Alvarado Liliana - 233085
Nombre de la práctica/Tarea: Práctica de semiconductores de potencia
Objetivo general: Analizar el comportamiento de los diodos y semiconductores de potencia, con el fin de
aprender su uso, aplicaciones prácticas como rectificadores y como un interruptor unidireccional para la
corriente.
Objetivos específicos:
●​ Aprender el principio de funcionamiento de un diodo como rectificador de ondas.
●​ Familiarizar algunos semiconductores de potencia, características, principio de funcionamiento y
algunas aplicaciones.
Introducción: Un diodo es un dispositivo semiconductor que actúa esencialmente como un interruptor
unidireccional para la corriente. Permite que la corriente fluya en una dirección, pero no permite a la
corriente fluya en la dirección opuesta.
A diferencia de los semiconductores típicos que manejan datos, como las CPU y la memoria, los
semiconductores de potencia controlan la energía eléctrica y se denominan dispositivos de potencia.
Aunque no están claramente definidos, los semiconductores que controlan una gran cantidad de tensión y
corriente y tienen una corriente nominal de 1 A o más se denominan generalmente semiconductores de
potencia
Materiales y equipo:
Práctica 1. Rectificador de media onda
Material:
• Clavija de dos conductores
• Cable dúplex 1 m No. 14
• 1 transformador de 110 V a 12 o 24 V con derivación central
• 1 diodo rectificador >30 V, 3 A
• 1 resistencia de 1K Ohm 1 Watt
• 1 protoboard
• Cables caimán

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 2 de 13
Número de tarea:

Equipo de medición:
• Osciloscopio
• Multímetro
Práctica 2. Rectificador onda completa
Material:
• Clavija de dos conductores
• Cable dúplex 1 m No. 14
• 1 transformador de 110 V a 12 o 24 V con derivación central
• 2 diodos rectificadores >30 V, 3 A
• 1 resistencia de 1K Ohm 1 Watt
• 1 protoboard
Equipo de medición:
• Osciloscopio
• Multímetro
Práctica 3. Diodo Zener
Material:
• Diodo Zener de 2V, 3V o 5.6 V
• 2 resistencias de 10K Ohm
• 1 protoboard
• Alambre estañado
Equipo de medición:
• Fuente de voltaje
• Multímetro
Práctica 4. Activación de un SCR
Material:
• 1 SCR TYN1225 (puede ser cualquier otro)
• 1 LED
• 1 socket para el foco con salida de dos cables
• 1 resistencia de 330 Ohms
• 2 push button de 2 pines
• 1 protoboard
• 1 m alambre estañado calibre 22 para conexiones
Equipo de medición:
• Fuente de voltaje (5 V)

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 3 de 13
Número de tarea:

• Multímetro
Práctica 5. Dimmer con diac y triac
Material:
• Clavija de dos conductores
• Cable dúplex 1 m No. 14
• 1 diac DB3 (o cualquier otro)
• 1 triac BT136 (o cualquier otro)
• 1 foco de 120 V
• 1 socket para el foco con salida de dos cables
• 1 resistencia de 4.7 KOhms de potencia
• 1 potenciómetro de 250 KOhms
• 1 capacitor de 0.1 uF a 120 V
• 1 protoboard
Práctica 6. Transistores
Material:
• 2 transistores 2N2222
• 1 LDR (fotorresistencia)
• 1 resistencia 100 K Ohms
• 2 resistencias 1 K Ohm
• 1 LED
• 1 motor CD de 3-6 V
• 1 protoboard
Equipo de medición:
• Fuente de voltaje (9 V)

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 4 de 13
Número de tarea:

Diagrama del circuito:

Práctica 1: Rectificador de media onda

Práctica 2: Rectificador de onda completa

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 5 de 13
Número de tarea:

Práctica 3: Diodo zener

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 6 de 13
Número de tarea:

Práctica 4: Activación de un SCR

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 7 de 13
Número de tarea:

Práctica 5: Dimmer con DIAC y TRIAC

Práctica 6: Transistores

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 8 de 13
Número de tarea:

Procedimiento:
Practica 1:
Se conecta el terminal de 12V del transformador a una fila de conexión en la protoboard, asegurándose
de respetar las polaridades. Luego, se inserta el diodo rectificador en la protoboard con la polaridad
correcta: el ánodo conectado al positivo del transformador y el cátodo hacia donde se espera la salida. A
continuación, se agrega la resistencia de 1K Ohm conectada en serie con el cátodo del diodo para limitar
la corriente. Se completan las conexiones de tierra conectando la derivación central del transformador a
la tierra o referencia común del circuito en el protoboard. Después, se conectan los cables de medición y
se verifica que todas las conexiones estén correctas antes de energizar el circuito. Finalmente, se
observa en el osciloscopio, donde se debe ver una señal de salida similar a una media onda, es decir,
solo la mitad de la señal alterna, con cortes correspondientes a la banda donde el diodo no conduce.

Practica 2 :
Se conecta el transformador a las dos terminales de 12V asegurando la derivación central como tierra.
Luego, se insertan los dos diodos en el protoboard formando el rectificador de onda completa,
conectando los ánodos y cátodos como se indica en el diagrama correspondiente. Se agrega la
resistencia de 1K Ohm en la salida, en serie con los diodos, para limitar la corriente. Se completan las
conexiones de tierra y salida asegurando que la tierra se conecta a la derivación central y que la salida
del circuito está correctamente dispuesta para medición. Después, se conectan los cables caimán al
osciloscopio y se verifica que todas las conexiones estén firmes antes de encender el circuito.
Finalmente, se observa la señal en el osciloscopio, donde se debe ver una señal de onda completa, con
ambas mitades positiva y negativa rectificadas, generando salida pulsante continua.

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 9 de 13
Número de tarea:

Practica 3:
Se colocan las resistencias, insertando una resistencia de 10K Ohm en serie con la fuente de voltaje para
proteger el circuito, y la segunda resistencia de 10K Ohm se conecta en paralelo o en la configuración
que indique el diagrama para el regulador. Luego, se conecta el diodo Zener en el protoboard con la
polaridad inversa al flujo normal, para que funcione como regulador. Se realizan las conexiones a la
fuente de voltaje, respetando la polaridad. Se comprueba que las conexiones son firmes y correctas.
Después, se ajusta la fuente de voltaje y se monitorea el voltaje en el diodo Zener con el multímetro.
Finalmente, se observa el comportamiento del diodo, notando cómo permite el paso de corriente en
polarización inversa cuando se supera el voltaje Zener y actúa como regulador, además de verificar el
estado de corte conforme se baja la tensión.

Practica 4:
En primer lugar nosotros realizamos el armado del circuito después presionas el Switch conectado al
ánodo del SCR y el switch conectado a la terminal Gate del SCR. Observar y tomar evidencia del
resultado (deberá encender el foco). Desactivar el switch de Gate (deberá permanecer encendido el
foco). Para desactivar el SCR es necesario cortar la corriente en el circuito de salida, es decir que deje de

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 10 de 13
Número de tarea:

tener corriente entre el ánodo y el cátodo. Para esto ocurra, presionar el switch conectado al ánodo del
SCR. Observar y tomar evidencia del resultado. Se deberá apagar el foco.

Practica 5:
De igual manera que en la otra práctica tuvimos que hacer el circuito para poder hacer la práctica
después regulamos el potenciómetro, observamos y tomamos evidencia del resultado con base a eso se
deberá observar la atenuación del foco al mover el potenciómetro.

Fig. 4 Potenciómetro con Fig. 5 Potenciómetro con resistencia​

resistencia alta. mínima.
Practica 6:
Como ya lo veníamos haciendo con las prácticas anteriores tenemos que realizar el circuito
correspondiente para poder comenzar a realizar la práctica. Hacer incidir luz sobre el LDR, observamos y
tomamos evidencia del resultado y al concluir se deberá observar la activación del motor al hacer incidir
luz sobre el LDR.

Fig.6 circuito operando Fig.7 circuito en modo apagado

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 11 de 13
Número de tarea:

Resultados:
Practica 1

Esta fueron las señales de onda que se obtuvo con nuestro circuito, siendo similares en la simulación
propuesta por el docente en clases.
Practica 2

Obtuvimos los mismo resultados de lo que se indicaba en el documento proporcionado.

Análisis y discusión:
Durante el desarrollo de las prácticas se observaron comportamientos esperados de los semiconductores
de potencia, aunque con ligeras variaciones atribuibles a factores como tolerancia de componentes,
conexiones imperfectas o limitaciones del equipo de medición. En la práctica 1 y 2, las señales
observadas en el osciloscopio confirmaron el principio de rectificación: media onda en la primera y onda
completa en la segunda. Aunque no se logró una señal perfectamente rectificada, el comportamiento fue
similar al de las simulaciones teóricas vistas en clase, validando la funcionalidad del circuito.

En la práctica 3, el diodo Zener reguló eficazmente el voltaje una vez superado su voltaje de ruptura,
confirmando su función como regulador. Cualquier desviación del valor esperado puede atribuirse a
imprecisiones de la fuente de voltaje o a resistencias mal dimensionadas.

Para la práctica 4, la activación y desactivación del SCR mostró correctamente su comportamiento como
interruptor controlado: una vez disparado por la compuerta (Gate), permaneció en conducción hasta que

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 12 de 13
Número de tarea:

se interrumpió la corriente de ánodo a cátodo. Este comportamiento es crítico en sistemas de control de

potencia.

En la práctica 5, el dimmer basado en DIAC y TRIAC mostró un control efectivo de la luminosidad del
foco al variar el ángulo de disparo con el potenciómetro. Esto confirma la utilidad de estos dispositivos en
aplicaciones de control de potencia en corriente alterna.

Finalmente, en la práctica 6, el circuito con transistor y LDR respondió como se esperaba: al incidir luz
sobre el LDR, se activó el transistor y se encendió el motor, demostrando un ejemplo funcional de
automatización basada en sensores.

Conclusiones: En la primera serie de prácticas sobre diodos rectificadores, se introduce el principio de

funcionamiento de un diodo como interruptor unidireccional de corriente y su uso fundamental en la
conversión de corriente alterna (CA) a corriente continua pulsante . A través de la práctica de rectificador
de media onda y rectificador de onda completa, se observa directamente cómo el diodo permite rectificar
la señal, analizando en el osciloscopio la forma de la onda de salida y comprendiendo la necesidad de
filtrado o regulación adicional para obtener una CC adecuada. La práctica con diodo Zener refuerza el
concepto de regulación de voltaje mediante polarización inversa, mostrando cómo se comporta el diodo
cuando entra en avalancha controlada y cómo dimensionar resistencias para activar o cortar el estado
Zener, profundizando en el cálculo de corrientes y tensiones en estado estacionario.

En la segunda serie sobre semiconductores de potencia, se amplía la perspectiva hacia dispositivos

destinados a manejar corrientes y tensiones elevadas, conocidos por su función en conmutación y control
de energía . La activación de un SCR (tiristor) permite entender la función de conmutación controlada por
compuerta y las condiciones necesarias para activar y desactivar el dispositivo, ilustrando su uso en
aplicaciones de control de carga. La práctica de dimmer con diac y triac enseña el control de potencia en
cargas resistivas de CA mediante disparo de ángulo de fase, mostrando cómo variar la potencia
entregada a una carga (por ejemplo, una lámpara) y comprendiendo la forma de la onda resultante.
Finalmente, la práctica con transistores (2N2222 y LDR) introduce la conmutación rápida y la lógica de
control automático de cargas (motor), reforzando la habilidad de diseñar circuitos de disparo basados en
señales de sensor y de calcular polarizaciones adecuadas.

Los fundamentos adquiridos con los diodos (rectificación, polarización directa/inversa y regulación) son
parte esencial del dominio de los semiconductores de potencia, ya que muchos dispositivos de potencia

Profesor: Dra. María de Lourdes Corzo Cuesta

 Materia: Rev: Página
Electrónica de potencia 0 13 de 13
Número de tarea:

(diodos de potencia, diodos Zener, elementos internos de tiristores o IGBTs) comparten estos principios
de comportamiento semiconductor. Además, la medición y el análisis de formas de onda en osciloscopio
y multímetro en ambas series consolidan la capacidad para verificar experimentalmente el funcionamiento
de los circuitos y para dimensionar correctamente componentes en entornos reales.

Referencias:
Fluke. (s. f.). ¿Qué es un diodo? Fluke.
https://www.fluke.com/es-mx/informacion/blog/electrica/que-es-un-diodo#:~:text=Un%20diodo%20es%20un%20di
spositivo,fluir%20en%20la%20direcci%C3%B3n%20opuesta
Redeweb, & Redeweb. (2024, 9 octubre). Qué Es un Diodo, Cuál Es su Funcionamiento y Tipos. Revista Española
de Electrónica | Todas las Noticias de Electrónica Actualizadas A Diario.
https://www.redeweb.com/actualidad/que-es-un-diodo/

Profesor: Dra. María de Lourdes Corzo Cuesta
