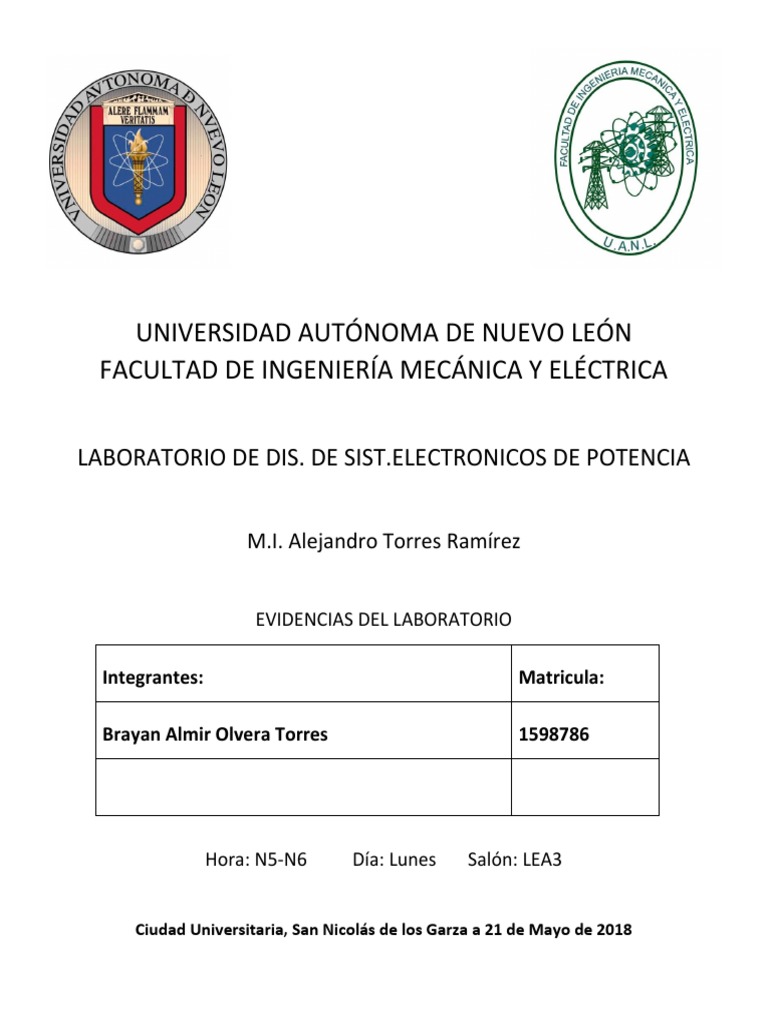

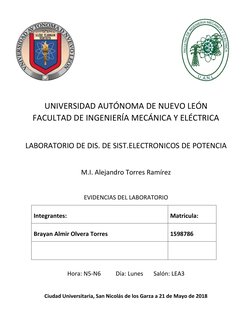

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN

FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORATORIO DE DIS. DE SIST.ELECTRONICOS DE POTENCIA

M.I. Alejandro Torres Ramírez

EVIDENCIAS DEL LABORATORIO

Integrantes: Matricula:

Brayan Almir Olvera Torres 1598786

Hora: N5-N6 Día: Lunes Salón: LEA3

Ciudad Universitaria, San Nicolás de los Garza a 21 de Mayo de 2018

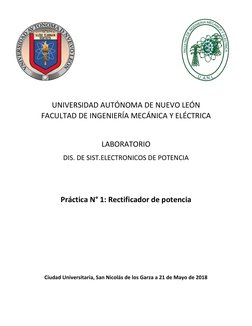

 UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORATORIO
DIS. DE SIST.ELECTRONICOS DE POTENCIA

Práctica N° 1: Rectificador de potencia

Ciudad Universitaria, San Nicolás de los Garza a 21 de Mayo de 2018

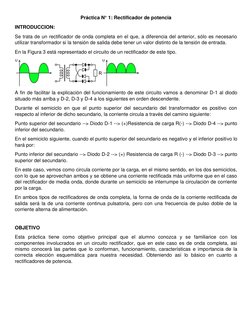

 Práctica N° 1: Rectificador de potencia
INTRODUCCION:
Se trata de un rectificador de onda completa en el que, a diferencia del anterior, sólo es necesario
utilizar transformador si la tensión de salida debe tener un valor distinto de la tensión de entrada.
En la Figura 3 está representado el circuito de un rectificador de este tipo.

A fin de facilitar la explicación del funcionamiento de este circuito vamos a denominar D-1 al diodo
situado más arriba y D-2, D-3 y D-4 a los siguientes en orden descendente.
Durante el semiciclo en que el punto superior del secundario del transformador es positivo con
respecto al inferior de dicho secundario, la corriente circula a través del camino siguiente:
Punto superior del secundario --> Diodo D-1 --> (+)Resistencia de carga R(-) --> Diodo D-4 --> punto
inferior del secundario.
En el semiciclo siguiente, cuando el punto superior del secundario es negativo y el inferior positivo lo
hará por:
Punto inferior del secundario --> Diodo D-2 --> (+) Resistencia de carga R (-) --> Diodo D-3 --> punto
superior del secundario.
En este caso, vemos como circula corriente por la carga, en el mismo sentido, en los dos semiciclos,
con lo que se aprovechan ambos y se obtiene una corriente rectificada más uniforme que en el caso
del rectificador de media onda, donde durante un semiciclo se interrumpe la circulación de corriente
por la carga.
En ambos tipos de rectificadores de onda completa, la forma de onda de la corriente rectificada de
salida será la de una corriente continua pulsatoria, pero con una frecuencia de pulso doble de la
corriente alterna de alimentación.

OBJETIVO
Esta práctica tiene como objetivo principal que el alumno conozca y se familiarice con los
componentes involucrados en un circuito rectificador, que en este caso es de onda completa, asi
mismo conocerá las partes que lo conforman, funcionamiento, características e importancia de la
correcta elección esquemática para nuestra necesidad. Obteniendo así lo básico en cuanto a
rectificadores de potencia.

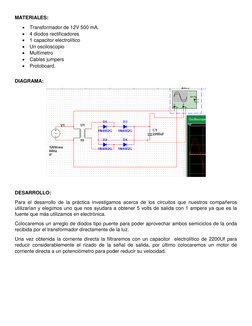

MATERIALES:
 Transformador de 12V 500 mA.
 4 diodos rectificadores
 1 capacitor electrolítico
 Un osciloscopio
 Multímetro
 Cables jumpers
 Protoboard.

DIAGRAMA:

DESARROLLO:
Para el desarrollo de la práctica investigamos acerca de los circuitos que nuestros compañeros
utilizarían y elegimos uno que nos ayudara a obtener 5 volts de salida con 1 ampere ya que es la
fuente que más utilizamos en electrónica.
Colocaremos un arreglo de diodos tipo puente para poder aprovechar ambos semiciclos de la onda
recibida por el transformador directamente de la luz.
Una vez obtenida la corriente directa la filtraremos con un capacitor electrolítico de 2200Uf para
reducir considerablemente el rizado de la señal de salida, por último colocaremos un motor de
corriente directa a un potenciómetro para poder reducir su velocidad.
SIMULACION:
ANALISIS MATEMÁTICO
1.- La señal de la CFE es de 127 volts de corriente alterna.
2.- El transformador obtiene los 127 volts y los convierte en 12 volts y 1 ampere de corriente alterna.
3.- El puente de diodos obtiene la señal senoidal de entrada y la convierte directa, cabe a destacar
que no es una corriente continua.
4.- Para reducir el rizado de la señal, se utiliza un capacitor electrolítico de 2200 uf, mientras más
alto el valor menor rizado.
5.- Por último el potenciómetro regula la corriente entgada al motor y así reducimos su velocidad de
giro.

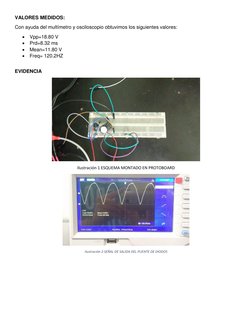

VALORES MEDIDOS:
Con ayuda del multímetro y osciloscopio obtuvimos los siguientes valores:
 Vpp=18.80 V
 Prd=8.32 ms
 Mean=11.80 V
 Freq= 120.2HZ

EVIDENCIA

Ilustración 1 ESQUEMA MONTADO EN PROTOBOARD

Ilustración 2 SEÑAL DE SALIDA DEL PUENTE DE DIODOS

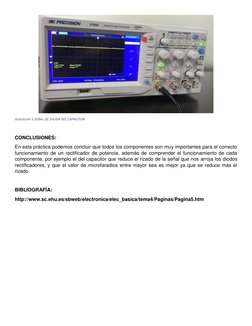

Ilustración 3 SEÑAL DE SALIDA DEL CAPACITOR

CONCLUSIONES:
En esta práctica podemos concluir que todos los componentes son muy importantes para el correcto
funcionamiento de un rectificador de potencia, además de comprender el funcionamiento de cada
componente, por ejemplo el del capacitor que reduce el rizado de la señal que nos arroja los diodos
rectificadores, y que el valor de microfaradios entre mayor sea es mejor ya que se reduce más el
rizado.

BIBLIOGRAFÍA:
http://www.sc.ehu.es/sbweb/electronica/elec_basica/tema4/Paginas/Pagina5.htm
 UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORATORIO
DIS. DE SIST.ELECTRONICOS DE POTENCIA

Práctica N° 2: Transistores de potencia

Ciudad Universitaria, San Nicolás de los Garza a 21 de Mayo de 2018

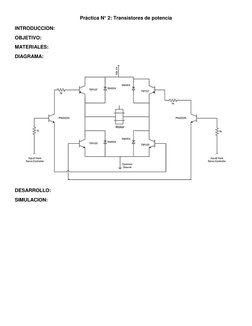

 Práctica N° 2: Transistores de potencia

INTRODUCCION:
OBJETIVO:
MATERIALES:
DIAGRAMA:

DESARROLLO:
SIMULACION:
EVIDENCIA:

CONCLUSION:
BIBLIOGRAFÍA:
 UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORATORIO
DIS. DE SIST.ELECTRONICOS DE POTENCIA

Práctica N° 3: Tiristores

Ciudad Universitaria, San Nicolás de los Garza a 21 de Mayo de 2018

 Práctica N° 3: Tiristores

INTRODUCCION:
OBJETIVO:
Analizar la operación de los circuitos de control de fase de 0° a 180° de ½ onda con circuitos de
disparo de desfasamiento de 0° a 90°

MATERIALES:
 1 Lámpara de 120 V a 100 W
 1 SCR C106BG 5 A
 2 Diodos 1N4007
 1 Potenciómetro de 100 Kohms
 1 Condensador de 0.1 uF a 250 V
 1 Condensador de 1 uF a 250 V
 1 Fusible de 5 A

DIAGRAMA:
DESARROLLO:
Pasos:

-Armamos el circuito propuesto

-Alimentamos y variamos el potenciómetro R

-Observamos y registramos las formas de onda y voltajes

-Cambiamos el condensador de 0.1uF por uno de 1uF y repetimos lo anterior

ANALISIS MATEMATICO:

Datos

IGTmin= 40uA

IGTmax= 200uA

VGT=0.6 V

Vi= 120 V

Zl=100 W (carga)

R=((VCD-VGT)/IGTmax)*1000

P=I^2*Zl

α VCD VCD Vrms en Pcarga Pwattimetro R

Carga Carga la carga calculada potenciometro
medida calculada
0° 53.569 20.6 65.771 20.42 49.681 100 k (100%)
45° 49.7 19.8 70.346 18.15 48.077 96 k
90° 30.54 19 94.459 15.95 30.54 92 k
135° 0.812 18.8 118.986 0.06 0.816 91 k
180° - - - - - -
SIMULACION:

Para 0° con capacitor de 0.1uF

Para 45° con capacitor de 0.1uF

Para 90° con capacitor de 0.1uF

Para 135° hasta 180° con capacitor de 0.1uF

α VCD VCD Vrms en Pcarga Pwattimetro R

Carga Carga la carga calculada potenciometro
medida calculada
0° 50.34 20.4 68.619 20.7936 48.85 99 k (99%)
45° 36.37 20.2 78.84 18.4 43.153 98 k
90° 29.69 19.6 103.9 15.21 23.954 95 k
135° 8.57 19.2 107.2 6.92 21.685 94 k
180° 0.168 19 117.6 0.07 2.012 92 k

Para 0° con capacitor de 1uF

Para 45° con capacitor de 1uF

Para 90° con capacitor de 1uF

Para 135° con capacitor de 1uF

Para 180° con capacitor de 1uF

EVIDENCIA:

Armado en el proto board según el diagrama

Prueba a 45°, brillo tenue

Prueba a 135°, brillo casi completo

Prueba a 180° brillo completo

CONCLUSIONES:

El tiristor tiene excelentes propiedades eléctricas de potencia, con una amplia versatilidad en su
compuerta, su bajo costo y su facilidad de manejo, se obtuvieron datos muy buenos con pocas
herramientas, se conoció la forma de manipular la onda de una señal al rectificarla y manipular la
compuerta del SCR, obteniendo así, una onda deseada, también se conocieron los contras, como lo
es el parpadeo o switcheo que tolera en su uso, esto hace que no sea acoplable fácilmente en
aplicaciones digitales de computo, pero sigue siendo excelente para aplicaciones robustas.

BIBLIOGRAFIA:
 UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORATORIO
DIS. DE SIST.ELECTRONICOS DE POTENCIA

Práctica N° 4: Optoaisladores

Ciudad Universitaria, San Nicolás de los Garza a 21 de Mayo de 2018

 Práctica N° 4: Optoaisladores
INTRODUCCIÓN:
A continuación presenta el siguiente proyecto cuya finalidad es la aplicación de del voltaje a través
de un foco con la diferencia de que aquí se utiliza un opto acoplador MOC para reducir la corriente
que le llegue al circuito y ver el comportamiento.

OBJETIVO:
MATERIAL:
 Resistencia a ½ de WATT
 1 de 330Ω
 1 de 270Ω
 1 de 2.2KΩ a ¼ de WATT
 1 de 220Ω
 1 de 10KΩ a ¼ de WATT
 1 de 39Ω
 2 capacitores de 0.01µF ó 600V
 1 diodo Zenner de 15V a ½ de WATT
 1 diodo 1N4004
 1 LED rojo
 1 Transistor 2N3904
 1 Triac Q4015
 1 Optoacoplador MOC3011
 Fusible corto de 10ª

DIAGRAMA:
DESARROLLO:
Al realizar este proyecto se tiene un circuito que permite manejar cargas de corriente alterna, como
por ejemplo una lámpara de control incandescente que genera señales de control de bajo nivel.
Un relé de estado sólido es un dispositivo que utiliza un interruptor de estado sólido, en lugar de
contactos mecánicos, para conmutar cargas de potencia a partir de señales de control de bajo nivel.
Este relé de estado sólido ofrece varias ventajas notables con respecto a los tradicionales relés y
contactores electromecánicos, son más rápidos, silenciosos y livianos además de que no se
desgastan, son inmunes a los choques y a la vibraciones así como pueden conmutar altas corrientes
y altos voltajes, sin producir arcos ni ionizar el aire circundante, una de las ventajas es que generan
muy poca interferencia, así como también proporcionar varios kilovoltios de aislamiento entre la
entrada y la salida el proyecto que se construirá a continuación será como hemos mencionado
anteriormente es un relé de estado sólido cuya salida se hace a través de un triac, por lo tanto está
destinado a manejar cargas de corriente alterna.
Como podemos ver este circuito posee dos componentes principales, uno es un optoacoplador que
permite conectar circuitos de control con señales de bajo nivel a circuitos de potencia con alto
voltaje, el segundo es el triac, el cual se constituye en el elemento activo que maneja la carga de
potencia. Este relé acepta señales de control que deben tener un voltaje entre 5 y 15V y para
desactivar el relé la entrada debe caer a un nivel bajo.
Al aplicar un voltaje de entrada, circula una corriente de polarización de LED del optoacoplador y
este emite su luz infrarroja en el interior de la capsula. Dicha radiación tenemos que es captada por
el foto detector y convertida en corriente que se utiliza para impulsar directamente encargado de
conmutar la potencia de la carga.
El circuito de salida del relé de estado sólido utiliza un triac de compuerta aislada comandado por un
diac el optoacoplador. Así una vez disparado el optoacoplador por efecto del voltaje de control
aplicado a la entrada, circula una corriente por el mismo y por la compuerta de entrada, para que asi
provoque que este entre en conducción, permitiendo a la vez que circule corriente a través de la
carga.
Ahora presentaremos algunos de los componentes con los que trabajaremos el circuito.
Diodo zener: es un diodo que bajo condiciones normales, es decir polarizado directamente se
comporta de manera similar a un diodo rectificador normal. Ahora cuando se polariza de forma
inversa, tiene la propiedad de regular o limitar a un valor determinado el voltaje que cae entre sus
terminales.
Optoacoplador: es un componente electrónico que combina en el mismo empaque un LED y un foto
detector. Su principio de funcionamiento es que el LED emite un rayo de luz cuando es cargado por
una corriente que proviene de circuito de control. Este es recibido por el detector el cual activa un
estímulo haciendo que el circuito de salida o de potencia entre en funcionamiento.
Asi como los capacitores la cual su funcionalidad es acumular energía (es decir almacenarla) para
asi después liberarla.
Un SSR basado en un único mosfet, o múltiples mosfet en paralelo, puede trabajar bien para cargas
de cc. Los mosfet implementan un diodo que conduce la electricidad en un sólo sentido, por lo que
un único mosfet no puede bloquear la corriente en ambas direcciones. Un ssr para cc es
básicamente un mosfet pero manejando mayor corriente y con la peculiaridad de que la entrada está
aislada de la salida, además tendrán el terminal positivo y negativo identificados, ya que se pueden
dañar si las polaridades se invierten. Cuando se conmutan cargas inductivas debe colocarse un
diodo de protección en la salida del ssr para evitar que las corrientes inversas de retorno lo dañen.
Para ca (bi-direccional) se suele emplear en este caso un triac que consta de dos scr conectados en
direcciones opuestas. los triac se utilizan porque la corriente alterna está constantemente cambiando
de dirección; cuando la puerta del triac deja de recibir corriente, el triac cortará el paso de
electricidad cuando el ciclo de la alterna pase por 0 (que sucede cada 20 ms si es de 50 hz), por lo
que nunca se se interrumpe el paso en un pico de la alterna, evitando los altos voltajes transitorios
que de otra forma se producirían si se interrumpiera el paso bruscamente debido al colapso
repentino del campo magnético sobre el inducido. Esta propiedad se denomina conmutación en paso
por cero.
Los SSR se diferencian por una serie de parámetros incluyendo voltaje de activación y corriente,
voltaje de salida y límite de corriente momentánea admitida, si es de CC o CA, la caída de voltaje o
la resistencia interna que afecta a la corriente de salida, la resistencia térmica, y los parámetros
eléctricos y térmicos para un área de operación segura.

SIMULACION:
EVIDENCIA:
CONCLUSION:

BIBLIOGRAFIA:
 UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORATORIO
DIS. DE SIST.ELECTRONICOS DE POTENCIA

Práctica N° 6: Convertidores de CD-CD

Ciudad Universitaria, San Nicolás de los Garza a 21 de Mayo de 2018

 Práctica N° 6: Convertidores de CD-CD

INTRODUCCION:

OBJETIVO:

MATERIAL:

DIAGRAMA:

DESARROLLO:

SIMULACION:
EVIDENCIA:

CONCLUSION:

BIBLIOGRAFIA:
 UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORATORIO
DIS. DE SIST.ELECTRONICOS DE POTENCIA

Práctica N° 7: Inversores

Ciudad Universitaria, San Nicolás de los Garza a 21 de Mayo de 2018

 Práctica N° 7: Inversores
INTRODUCCION:
OBJETIVO:
MATERIAL:
DIAGRAMA:

DESARROLLO:
SIMULACION:
EVIDENCIA:
CONCLUSION:
BIBLIOGRAFIA:
 UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORATORIO
DIS. DE SIST.ELECTRONICOS DE POTENCIA

PROYECTO FINAL

Ciudad Universitaria, San Nicolás de los Garza a 21 de Mayo de 2018

 PROYECTO FINAL
INTRODUCCION:
Al finalizar el semestre, el estudiante habrá realizado por lo menos 5 circuitos básicos, en donde
haya evaluado las diferentes características de dispositivos electrónicos de potencia.
Así también deberá haber implementado 3 circuitos de aplicación específica que den solución a un
caso real de manejo y suministro de energía.
En la solución propuesta debemos mostrar cómo hemos tomado en cuenta aspectos técnicos y
ambientales.

OBJETIVO:
Circuito de control de fase 0° a 180° activado mediante un pulso del relé de estado sólido y
alimentado mediante un inversor de 12 VDC a 120VAC.

Analizar la operación de los circuitos de control de fase de 0° a 180° de ½ onda con circuitos de
disparo de desfasamiento de 0° a 90°

MATERIALES:

 1 Lámpara de 120 VAC a 4W

 1 SCR C106BG 5 A
 4 Diodos 1N4004
 1 Potenciómetro de 100 KΩ
 5 Condensadores de 0.1 uF a 250 V
 1 Fusible de 5 A
 1 Pila de 9V
 1 LED rojo
 1 Diodo zener 15V a 1/2W
 2 Resistencias de 2.2KΩ
 1 Resistencia 330Ω
 1 Resistencia 270Ω
 1 Resistencia 220Ω
 1 Transistor 2N3904
 1 Optocoplador M0C3010
 1 Triac Q4015
 2 Capacitores 0.01 mF
 1 Fusible 10 A
 1 Resistencia 100KΩ
 1 Resistencia 10KΩ
 2 Resistencias 1KΩ
 1 Regulador de voltaje 7805
  1 Fusible 2 A
 1 Transformador 120-12 VAC
 1 Circuito integrado 74LS73
 1 Timer 555
 1 Batería 12 VDC 4 A

DIAGRAMA:

DESARROLLO:

Este proyecto se realizó mediante las instrucciones que menciono el maestro a principio del presente
curso, este circuito está conformado por la combinación de 3 circuitos diferentes para convertirlos en
uno solo, dando como solución la iluminación de un foco sin necesidad con conectarlo a una toma de
corriente alterna, todo gracias debido al circuito inversor que su objetivo es convertir la corriente
directa (12 VDC) a corriente alterna (120 VAC), para realizar esta práctica se necesita de una buena
batería con suficiente potencia para encender un foco, ya que si usamos una fuente u alguna otra
pila, la potencia que entregaran estas a la lámpara no será suficiente para iluminarlo y el voltaje de
salida sería muy variable.
A continuación se mostraran los circuitos que se combinaron para llegar al objetivo propuesto:

 Diagrama de Tiristores

 Diagrama del Relé de estado solido

  Diagrama de Inversor

Pasos:

-Armamos el circuito propuesto

-Alimentamos y variamos el potenciómetro R

-Observamos y registramos las formas de onda y voltajes

-Cambiamos el condensador de 0.1uF por uno de 1uF y repetimos lo anterior

ANALISIS MATEMATICO:

Datos

IGTmin= 40uA

IGTmax= 200uA

VGT=0.6 V

Vi= 120 V

Zl=100 W (carga)

R=((VCD-VGT)/IGTmax)*1000

P=I^2*Zl
 α VCD VCD Vrms en Pcarga Pwattimetro R
Carga Carga la carga calculada potenciometro
medida calculada
0° 53.569 20.6 65.771 20.42 49.681 100 k (100%)
45° 49.7 19.8 70.346 18.15 48.077 96 k
90° 30.54 19 94.459 15.95 30.54 92 k
135° 0.812 18.8 118.986 0.06 0.816 91 k
180° - - - - - -

SIMULACION:

Para 0° con capacitor de 0.1uF

Para 45° con capacitor de 0.1uF

Para 90° con capacitor de 0.1uF

Para 135° hasta 180° con capacitor de 0.1uF

α VCD VCD Vrms en Pcarga Pwattimetro R

Carga Carga la carga calculada potenciometro
medida calculada
0° 50.34 20.4 68.619 20.7936 48.85 99 k (99%)
45° 36.37 20.2 78.84 18.4 43.153 98 k
90° 29.69 19.6 103.9 15.21 23.954 95 k
135° 8.57 19.2 107.2 6.92 21.685 94 k
180° 0.168 19 117.6 0.07 2.012 92 k
Para 0° con capacitor de 1uF

Para 45° con capacitor de 1uF

Para 90° con capacitor de 1uF

Para 135° con capacitor de 1uF

Para 180° con capacitor de 1uF

EVIDENCIA:

CONCLUSIONES:

BIBLIOGRAFIA:
