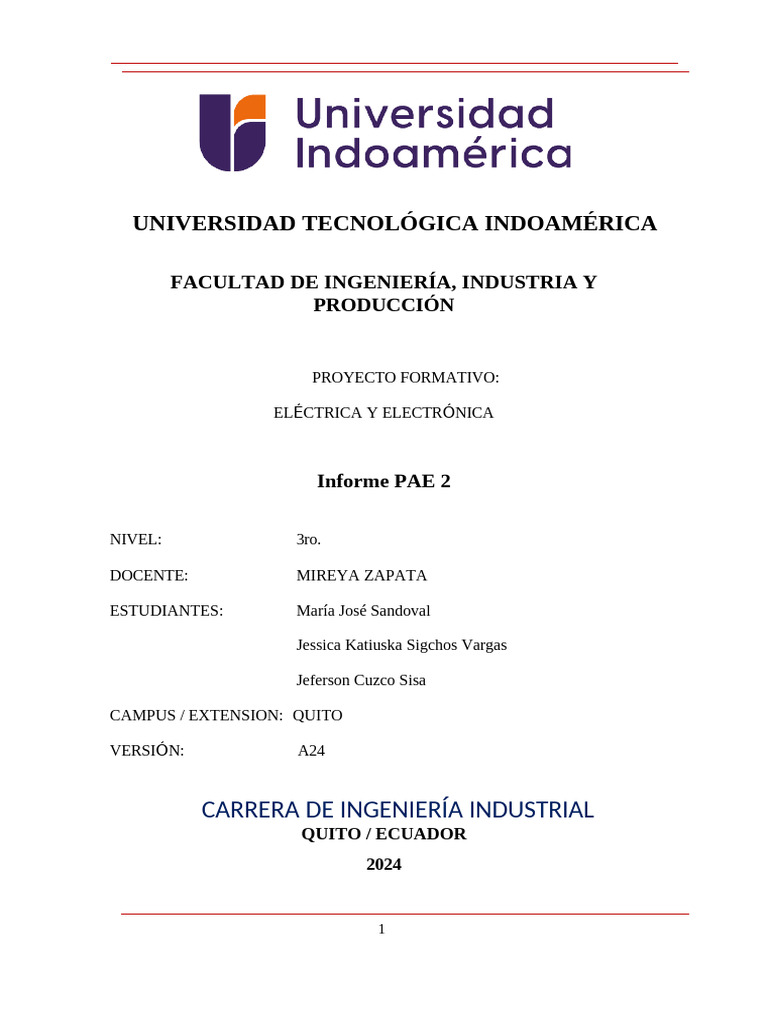

UNIVERSIDAD TECNOLÓGICA INDOAMÉRICA
FACULTAD DE INGENIERÍA, INDUSTRIA Y
PRODUCCIÓN
PROYECTO FORMATIVO:
ELÉCTRICA Y ELECTRÓNICA
Informe PAE 2
NIVEL: 3ro.
DOCENTE: MIREYA ZAPATA
ESTUDIANTES: María José Sandoval
Jessica Katiuska Sigchos Vargas
Jeferson Cuzco Sisa
CAMPUS / EXTENSION: QUITO
VERSIÓN: A24
CARRERA DE INGENIERÍA INDUSTRIAL
QUITO / ECUADOR
2024
1
PRACTICA N° 2
Contenido
OBJETIVOS...........................................................................................................................................3
MARCO TEÓRICO...............................................................................................................................3
LISTA DE MATERIALES Y EQUIPOS...............................................................................................3
DIAGRAMA DE CONEXIONES..........................................................................................................4
ANÁLISIS DE RESULTADOS.............................................................................................................9
CONCLUSIONES Y RECOMENDACIONES.....................................................................................9
ANEXO................................................................................................................................................10
2
OBJETIVOS
o Realizar mediciones de variables eléctricas en circuitos básicos y visualizar las
aplicaciones generales utilizando diodos semiconductores.
MARCO TEÓRICO
DIODOS
Los diodos son dispositivos semiconductores utilizados en circuitos eléctricos y
electrónicos; que perimten que la corriente eléctrica pase en un solo sentido,
bloqueando el paso en el otro sentido.
Los diodos tienen un terminal positivo llamado anodo y un terminal negativo llamado
catodo y normalmente funcionan aplicando tensión en el terminal positivo. Los diodos
también tiene la capacidad de cambiar de corriente alterna a corriente continua y por
eso se les conoce también como rectificadores.
Caracteristicas:
Son componentes eléctricos
Poseen dos terminales
Conducen corriente eléctrica en una sola dirección
Estan basados en avances
Empiezan a trabajar con cualquier voltaje o corriente
Pueden ser utilizados en amplificadores con alto voltaje de salida
En un detector lineal el voltaje puede pasar con poca corriente
Puede distinguir diferentes frecuencias
Funcionalidades:
Los diodos pueden trabajar permitiendo el flujo de corriente y tiene polarización
directa, pero cuando trabaja como un aislante, evitando que fluya la corriente, tiene
polarización inversa.
La estructura de electrónica de los diodos se conoce como UNION PN, porque son la
unión de un semiconductir como sulicio o germanio con impurezas y otro material
semiconductor con menos electrones de valencia, generando asi que en la parte N
existan electrones libres y en la parte P espacios vacíos; y al aplicar tensión se genera
3
un campo eléctrico que va de N a P.
Por este principio de funcionamiento los diodos pueden ser utilizados en:
Campo de la radiodifusión
Para conocer las señales de un circuito
Para regular o controlar corrientes continuas
Para cambiar las correintes alternas movibles en una dirección
Tipos:
Detector o de baja señal
Rectificador
Zener
Detector varactor
Emisor de luz
Detector o estabilizador
DIODOS RECTIFICADORES
Un diodo rectificador es aquel que permite el paso de corriente en una sola dirección y
se distingue por su curva que consta de dos partes: por encima o por debajo del
diferencial de potencia. Su funcionamiento consiste en dejar pasar la mitad positiva o
negativa de la señal de la corriente alterna usando la rectificación; proceso necesario
para funtes donde es necesario transformar la corriente alterna en corriende directa
para estabilizar el circuito.
4
Configuraciones
Polarizacion directa: Se da cuando se conecta el potencial positivo de la
fuente con el anodo y el potencial negativo con el catodo, lo que permite que el
diodo conduzca el flujo de corriente.
Polarizacion inversa: En este caso el anodo se conecta con el potencial
negatico de la funte y el catodo con el positivo; generando la transmisión de
corriend de baja potencia o saturación inversa.
Aplicaciones
Rectificador de media onda: Permite convertir corriente alterna en corriente
continua. Producen una mayor cantidad de ondulaciones por lo que es
necesario utilizar un condensador para eliminar la frecuencia arminica de la
corriente alterna en la salidad de la corriente directa.
Rectificador de meida onda con filtro por condensador: Se agrega un
condensado en paralelo a la carga, para reducir la cantidad de ondulaciones en
la salidad de la corriende directa.
Rectificadores de onda completa: Este tipo de rectificador nos permite
utilizar ambos semiciclos de la corriente alterna, para asi obtener corriente
directa. Se obtienen niveles de intensidad superiores y una menos caída de
tensión. Para este tipo de rectificadores es necesario untilizat un transformador.
5
Puente rectificador: Produce una salida de corriente directa similar al
rectificador de onda completa pero con el uso de cuatro diodos; permitiendo la
rectificación de onda completa en un transformador que no tiene toma central.
LISTA DE MATERIALES Y EQUIPOS
DESCRIPCIÓN CANTIDAD
Diodo rectificador 1N4001 o 6u
equivalente
Resistencia 1K ohms ½ W 4u
Resistencia 10K ohms ½ W 4u
Resistencia 100K ohms ½ W 4u
Capacitadores electrolíticos de 4.7 2 de cada uno
µF, 220 µF y 1000 µF
Transformador con derivación central 1u
y salida de 120/110V-12V a 500mA
Cable para conectar el transformador 2 metros
a 120V AC con un extremo
conectado a un tomacorriente
debidamente aislado
Cable de timbre 1u
Pelador de cables 1u
Protoboard 1u
Fuentes de voltaje DC 1u
Generador de señales 1u
RESOLUCIÓN DE LA PRÁCTICA
1. Identificación de las terminales del diodo:
Con la ayuda de un multímetro en la opción de probador de diodos, conecte al diodo las puntas
de prueba como se muestra a continuación e identifique las terminales de ánodo y cátodo. Tome
nota de sus conclusiones.
6
2. Circuitos recortadores
Implementar los siguientes circuitos en el Protoboard, conectarlos al osciloscopio y observar las
señales de entrada en el canal 1 (Chanel 1) y salida en el canal 2 (Chanel 2). Utilice como
entrada una señal triangular de 10 Vpp a 1 kHz del generador de señales
7
3. Circuitos rectificadores
Arme los siguientes circuitos rectificadores de media onda y grafique sus resultados. Utilice una
señal senoidal con amplitud de 6 volts y frecuencia de 1 kHz.
8
4. Rectificador de onda completa con filtro capacitivo
Rectificador con filtro capacitivo. Al circuito rectificador de onda completa conecte un
capacitor en paralelo al resistor de carga. Dibuje las señales de salida. Utilice 3 valores de
capacitores diferentes, 4.7 μF, 220 μF y 1000 μF. El resistor será de 10 kΩ. Utilice el
transformador de 12 Vrms a 500 mA
conectado a la línea de alimentación.
9
ANÁLISIS DE RESULTADOS
El objetivo principal de la práctica era verificar la ley de Ohm en un circuito eléctrico simple.
Se midieron voltajes, corrientes y resistencias en diferentes configuraciones.
Los datos recopilados incluyen mediciones de voltaje y corriente en un circuito con resistencias, cada
medición está sujeta a su porcentaje de tolerancia.
Los errores pueden deberse a conexiones sueltas, resistencias internas de los instrumentos, etc.
CONCLUSIONES Y RECOMENDACIONES
En base a los resultados obtenidos en la práctica, así como en las variaciones entre las mediciones
realizadas en el laboratorio y los cálculos matemáticos, se pueden extraer las siguientes conclusiones:
Las diferencias entre los valores experimentales y los valores teóricos pueden atribuirse a la presencia de
posibles errores experimentales y variaciones en la resistencia de los componentes utilizados.
Es fundamental reconocer que la ley de Ohm es una herramienta poderosa para el análisis de circuitos
eléctricos.
Es importante llevar a cabo mediciones precisas y minimizar los errores experimentales para obtener
resultados más consistentes con los cálculos teóricos.
Considerar la influencia de las condiciones del circuito, como la temperatura y la calidad de los contactos
eléctricos, en el comportamiento real del circuito.
