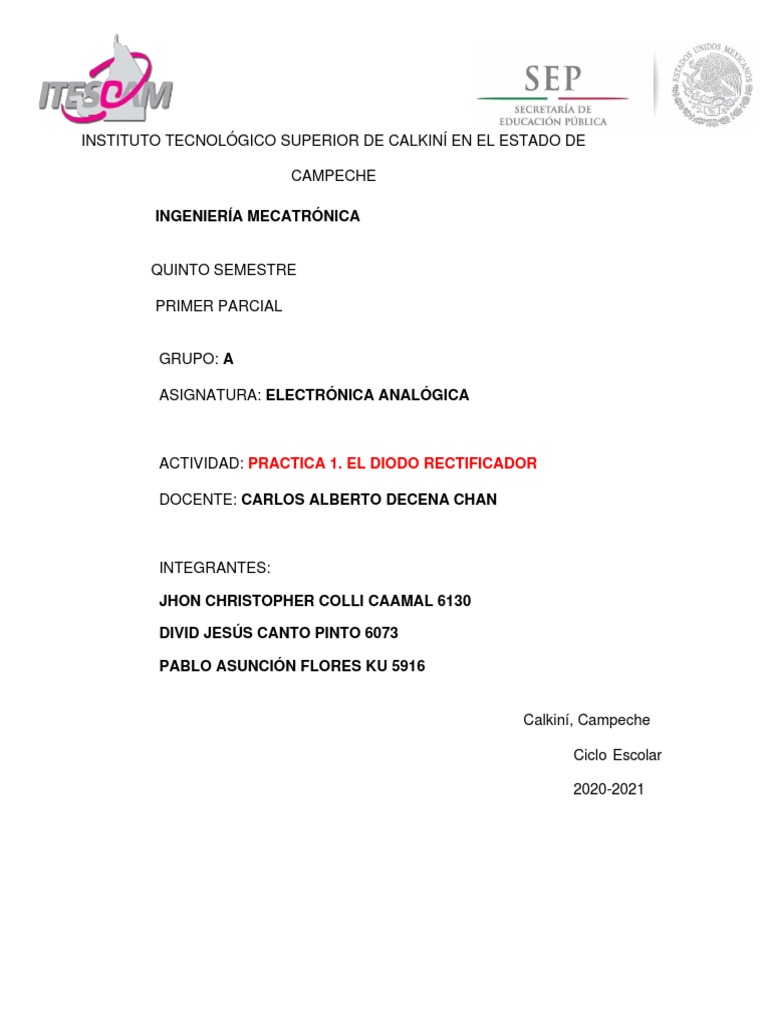

INSTITUTO TECNOLÓGICO SUPERIOR DE CALKINÍ EN EL ESTADO DE

CAMPECHE

INGENIERÍA MECATRÓNICA

QUINTO SEMESTRE

PRIMER PARCIAL

GRUPO: A

ASIGNATURA: ELECTRÓNICA ANALÓGICA

ACTIVIDAD: PRACTICA 1. EL DIODO RECTIFICADOR

DOCENTE: CARLOS ALBERTO DECENA CHAN

INTEGRANTES:

JHON CHRISTOPHER COLLI CAAMAL 6130

DIVID JESÚS CANTO PINTO 6073

PABLO ASUNCIÓN FLORES KU 5916

Calkiní, Campeche

Ciclo Escolar

2020-2021
 INTRODUCCIÒN

Función. Los diodos son dispositivos semiconductores que permiten hacer fluir la
electricidad solo en un sentido. La flecha del símbolo del diodo muestra la dirección
en la cual puede fluir la corriente. Los diodos son la versión eléctrica de la válvula o
tubo de vacío y al principio los diodos fueron llamados realmente válvulas.

Diodo 1n4001 Rectificador. El Diodo rectificador 1N4001 es un rectificador de

propósito general. Su función principal es la de conducir corriente en una sola
dirección. Un diodo es un dispositivo electrónico que tiene dos terminales. Es decir
que tiene una polaridad en particular. Es decir que cuando se polariza
adecuadamente, este tiene una resistencia ideal igual a 0 ohms. Por el contrario,
cuando se polariza en inverso tiene una corriente ideal infinita. Finalmente, el diodo
1N4001 está fabricado de un material semiconductor con una unión n-p. Esta familia
de diodos de propósito general generalmente tiene una capacidad de corriente de
1A. Se utilizan para adecuar un voltaje de corriente alterna y poder linealizar o
regularizar estos voltajes. Por ejemplo, otra aplicación de un diodo de pequeña
señal es para prevenir el retorno de la corriente en inverso que produce una bobina

al des energizarse. Otra aplicación es de recortar la parte negativa de una señal

senoidal o rectificar la misma parte negativa con un puente rectificador de diodos.
 OBJETIVO
Realizar mediciones de variables eléctricas en circuitos básicos y visualizar las
aplicaciones generales utilizando diodos semiconductores.

DESARROLLO DE LA PRÁCTICA
Paso 1. Identificación de las terminales del diodo. Con la ayuda de un multímetro
en la opción de probador de diodos, conecte al diodo las puntas de prueba como
se muestra a continuación e identifique las terminales de ánodo y cátodo.

Paso 2. Medición de voltaje umbral de distintos diodos. Realizando el mismo

procedimiento del punto anterior, llene la siguiente tabla con los voltajes umbrales
medidos para diferentes tipos de diodos.

Ilustración 1Medición del Diodo (Polarización Directa)

 Ilustración 2 Medición del Diodo (Polarización Indirecta)

Paso 3. Curva característica del diodo

• En esta parte se sacaran las curvas del diodo normal y del diodo invertido

ilustración 4 Circuito Armado de polarización directa

Voltaj 0.2 0.5 0.8 1 1.5 2 3.5 8 9 12

es

V 0.14 0.42 0.482 0.5 0.548 0.5 0.602 0.6 0.6 0.6
dio
do
(V) 14 66 50 50 70

V 0 0.51 0.27 0.4 0.90 1..4 2.85 7.2 8.2 11.

res
(V) 84 2 5 5 21

I (A) 0. 0.495 0.792 0.9 1.517 1.9 3.478 7.9 9.0 12.
2 98 70 5 3 06

Tabla 1 Tabla de valores con polarización directa

Ilustración 1 curva del diodo

Circuito Dos (Polarización Indirecta)

Fig. 2. Montaje eléctrico para polarizar en indirecta un diodo

Voltaj 0.2 0.5 0.8 1 1.5 2 3.5 8 9 12

es

V -0.14 -0.42 - - - - - - - -
di
od
o 0.482 0.51 0.548 0.56 0.602 0.65 0.650 0.67
(V)
4 6 0 0

V 0 -0.51 -0.27 - -0.90 - -2.85 - -8.25 -

res
(V) 0.48 1..4 7.25 11.2
4 2 1

I (A) -0.2 - - - - - - - -9.03 -

0.495 0.792 0.99 1.517 1.97 3.478 7.95 12.0
8 0 6
Tabla 2 Tabla de valores con polarización indirecta
Ilustración 2 curva del diodo invertido

Paso 4. Circuitos Recortadores.

Arme cada uno de los siguientes circuitos y dibuje los oscilogramas correspondientes. Utilice como
entrada una señal triangular de 10 Vpp a 1 kHz del generador de señales.

• Circuito hecho normal y al inverso para poder identificar las curvas del diodo hechas con los
siguientes circuitos

Ilustración 3 diodo normal 10 Vpp a 1 kHz

Ilustración 4 curva del diodo 10 Vpp a 1 kHz

• Circuito inverso del diodo

Ilustración 5 diodo invertido 10 Vpp a 1 kHz

Ilustración 6 curva del diodo invertido 10 Vpp a 1 kHz

 • Circuito hecho al intercambiar de posición la resistencia con el diodo

Ilustración 7cambio de resistencia y diodo

Ilustración 8 curva del diodo normal

• Circuito con el diodo inverso

Ilustración 9 cambio de resistencia y diodo invertido

Ilustración 10 curva del diodo invertido

Paso 5. Circuitos rectificadores

Rectificador de media onda. Arme los siguientes circuitos rectificadores de media onda y grafique sus
resultados. Utilice una señal senoidal con amplitud de 6 volts y frecuencia de 1 kHz

Ilustración 11diodo normal 6 volts a 1 kHz

Ilustración 12 curva del diodo normal

• Circuito con el diodo inverso

Ilustración 13 diodo invertido, 6 volts a 1 kHz

Ilustración 14 curva del diodo invertido

 5.2. Rectificadores de onda completa.

• Arme los siguientes circuitos rectificadores de onda completa y grafique las señales resultantes.
Utilice el transformador de 12 Vrms a 500 mA conectado a la línea de alimentación.

Ilustración 15 onda completa diodo normal

Ilustración 16 curva del diodo onda completa

• Circuito con los diodos inversos

Ilustración 17diodo invertido onda completa

Ilustración 18 curva del diodo onda completa

Ilustración 19 onda completa diodo normal

Ilustración 20 curva del diodo onda completa

Al circuito rectificador de onda completa conecte un capacitor en paralelo al resistor de carga. Dibuje las
señales de salida. Utilice 3 valores de capacitores diferentes, 4.7 μF, 220 μF y 1000 μF. El resistor será
de 10 kΩ.

• De igual manera tomando en cuenta el circuito anterior se hizo 3 circuitos más, con variables
distintas para distinguir las curvas que toman al verlas en la simulación.

Ilustración 21 diodo normal 4.7 u

Ilustración 22 curva del diodo 4.7 u

Ilustración 23 diodo normal 220 u
En este circuito si se complicó porque con exactitud no se si ese sea el oscilograma que deba dar el
circuito, pero no obstante obtuvimos experencia en este tipo de circuitos

Ilustración 24 curva del diodo 220 u

Ilustración 25 diodo normal 1000 u

 • En este circuito si se complicó porque con exactitud no se si ese sea el oscilograma que deba dar
el circuito, pero no obstante obtuvimos experencia en este tipo de circuitos

Ilustración 26 curva del diodo 1000 u

 Conclusión

JHON CHRISTOPHER COLLI CAAMAL 6130

Durante la práctica, se apreció como el material semiconductor en este caso el

diodo de silicio 1N4001, se comportaba en las variantes de magnitud, en lo que es
la diferencia de potencial (v), en un rango definido de este. Dicho esto, es que a
valores inferiores la diferencia de potencial presente en el diodo se encontraba igual
o menor al valor de prueba y en valores superiores se notaba un pequeño
incremento al valor de prueba.

DIVID JESÚS CANTO PINTO 6073

Durante la práctica se observó y analizo el comportamiento del diodo, el cual es un
componente electrónico que consiste en dos terminales y en esta práctica se identificaron
como ánodo y cátodo (positivo y negativo), se observó que el diodo solo permite la
circulación de corriente en un solo sentido y que si se coloca de manera inversa este bloquea
el flujo o paso de la corriente eléctrica.

PABLO ASUNCIÓN FLORES KU 5916

Se dice que el diodo es semiconductor porque solo permite el flujo de corriente en un solo
sentido, del ánodo al cátodo. En esta práctica se observó cómo variaba la diferencia de
potencial en un rango ya definido por lo que dimos cuenta que a valores menores al voltaje
del diodo no eran superiores a los valores de prueba que marcaba la práctica, contrario a
lo que pasaba si los valores eran superiores se notaba un leve incremento al valor de
prueba.

Referencias

Malvino, A. (2007). Principios de electrónica (7ª Ed.). México. Mc Graw

HillBoylestad

Robert L., Nashelsky Louis (2009) Electrónica Teoría de Circuitos y Dispositivos

Electrónicos, México, Décima edición, Editorial Prentice Hall.

Boylestad, R. y Nashelsky L. (2009). Electrónica, Teoría de circuitos. (8° Ed.) México.

Pearson educación.
INSTITUTO TECNOLÓGICO SUPERIOR DE CALKINÍ EN EL ESTADO DE

CAMPECHE

INGENIERÍA MECATRÓNICA

QUINTO SEMESTRE

PRIMER PARCIAL

GRUPO A

ASIGNATURA: ELECTRÓNICA ANALÓGICA

ACTIVIDAD: PRACTICA 2. CIRCUITOSRECTIFICADORES

DOCENTE: CARLOS ALBERTO DECENA CHAN

INTEGRANTES:

JHON CHRISTOPHER COLLI CAAMAL 6130

DAVID JESÚS CANTO PINTO 6073

PABLO ASUNCIÓN FLORES KU 5916

Calkiní, Campeche

Ciclo Escolar

2020-2021
-INTRODUCCIÓN

Diodos rectificadores (grandes corrientes) Los diodos rectificadores son usados en fuentes de
alimentación para convertir la corriente alterna (AC) a corriente continua (DC), un proceso conocido como
rectificación. También son usados en circuitos en los cuales han de pasar grandes corrientes a través del
diodo.

Todos los diodos rectificadores están hechos de silicio y por lo tanto tienen una caída de tensión directa
de 0,7 V. La tabla muestra la máxima corriente y voltaje inverso para algunos diodos rectificadores
populares. El 1N4001 es adecuado para circuitos con más bajo voltaje y una corriente inferior a 1A
Puentes rectificadores Hay varias maneras de conectar los diodos para construir un rectificador y
convertir la AC en DC.

El puente rectificador es una de ellas y está disponible en encapsulados especiales que contienen los
cuatro diodos requeridos. Los puentes rectificadores se clasifican por su máxima corriente y tensión
inversa.

-OBJETIVO El alumno construirá y medirá los parámetros básicos en un rectificador de media onda con
diodo.
 FUNDAMENTOS TEORICOS

• DIODOS
Un diodo es un dispositivo semiconductor que actúa esencialmente como un
interruptor unidireccional para la corriente. Permite que la corriente fluya en una
dirección, pero no permite a la corriente fluir en la dirección opuesta. Los diodos
también se conocen como rectificadores porque cambian corriente alterna (CA) a
corriente continua (CC) pulsante. Los diodos se clasifican según su tipo, voltaje y
capacidad de corriente.
• PUENTE DE DIODOS
El puente de diodos o también llamado puente rectificador o puente de Graetz es
un circuito rectificador de onda completa, el puente de diodos requiere de cuatro
diodos rectificadores o diodos de potencia conectados en serie en forma de
puente, la principal ventaja de este circuito de puente rectificador permite la
rectificación de onda completa de un transformador que no tenga una toma
central (tap central) lo que reduce su tamaño y costo.
• RECTIFICADORES
circuito destinado a convertir la corriente alterna (ac) en corriente continua (dc),
los cuales son ampliamente utilizados en la industria para alimentar motores de
corriente continua de altas potencia, así como; su uso en los equipos
electrodomésticos para la alimentación de sus diferentes circuitos. Su
componente fundamental para diseñarlos son los diodos rectificadores.
• TRANSFORMADOR
Se denomina transformador o trafo (abreviatura), a un Dispositivo eléctrico que
convierte la Energía eléctrica alterna de un cierto nivel de tensión, en energía
alterna de otro nivel de tensión, por medio de la acción de un campo magnético.
La Potencia que ingresa al equipo, en el caso de un transformador ideal (esto es,
sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales
presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño,
tamaño, etc.
• RESISTENCIAS
La resistencia es un dispositivo eléctrico que tiene la particularidad de oponerse
al flujo de la corriente. Para medir el valor de las resistencias se usa un
instrumento llamado ohmetro y las unidades en el S.I es el Ohm. En general todo
material presenta una resistencia natural, la cual depende de su estructura
interna, las impurezas y composición atómica.
CIRCUITOS RECTIFICADORES.

Paso 1. Rectificador de media onda. Arme los siguientes circuitos rectificadores de media onda y grafique
sus resultados. Utilice una señal senoidal con amplitud de 6 volts y frecuencia de 1 kHz.

• Circuito hecho para poder identificar la curva del diodo normal e inversa

Ilustración 27 circuito 6 v 1kHz

Ilustración 28 curva del diodo normal 6 v 1 kHz

 • Circuito inverso del diodo

Ilustración 29 circuito diodo invertido 6 v 1 kHz

Ilustración 30 curva del diodo invertido 6 v a 1 kH

Paso 2. Rectificadores de onda completa. Arme los siguientes circuitos rectificadores de onda completa
y grafique las señales resultantes. Utilice el transformador de 12 Vrms a 500 mA conectado a la línea de
alimentación.

• En este circuito si se complicó gran parte, pero se logró estimada mente llegar a la solución y
poder observar la curva
Ilustración 31 circuito transformador diodo normal

Ilustración 32 curva del diodo normal

• Circuito del diodo inverso

Ilustración 33 circuito transformador diodo invertido

Ilustración 34 curva del diodo invertida

Ilustración 35 circuito transformador

Ilustración 36 curva del diodo

Paso 3. Rectificador con filtro capacitivo. Al circuito rectificador de onda completa conecte un capacitor
en paralelo al resistor de carga. Dibuje las señales de salida. Utilice 3 valores de capacitores diferentes,
4.7 μF, 220 μF y 1000 μF. El resistor será de 10 kΩ.

Ilustración 37 circuito 4.7 u

Ilustración 38 curva del diodo

Ilustración 39circuito 220 u

 • En este circuito si se complicó porque con exactitud no se si ese sea el oscilograma que deba dar
el circuito, pero no obstante obtuvimos experencia en este tipo de circuitos.

Ilustración 40 curva del diodo

Ilustración 41circuito 1000 u

 • En este circuito si se complicó porque con exactitud no se si ese sea el oscilograma que deba dar
el circuito, pero no obstante obtuvimos experencia en este tipo de circuitos

Ilustración 42 curva del diodo

 Conclusión

JHON CHRISTOPHER COLLI CAAMAL 6130

En los dispositivos, ya sea como las fuentes de voltaje y rectificadores su uso es muy
relevante, que en los últimos tiempos se han estado perfeccionando sus funciones como
características; una de estas mejoras es la de no permitir el paso de frecuencias parasitarias
o bien como se diría: “tanto ruido”.Cabe mencionar que, aunque su configuración sea
diferente estos comparten en sus características comunes, esto es, como los diodos (silicio,
mercurio y germanio), aunque en la actualidad algunos ya no requieren el uso de
transformadores.

DAVID JESÚS CANTO PINTO 6073

Durante la práctica se observado la función de los distintos circuitos rectificadores, se
observaron los distintos tipos de onda que se produce al proyectarse en un osciloscopio,
durante la práctica se notó un rectificador de media onda el cual fue Es construido con un
diodo ya que este pude mantener el flujo de corriente en una sola dirección, se puede utilizar
para cambiar una señal de ac a una de dc.

PABLO ASUNCIÓN FLORES KU 5916

En esta práctica se conoció un rectificador que son un tipo de circuito destinado a convertir
la corriente alterna (ac) en corriente continua (dc), pero estos permiten el paso de
frecuencias parasitarias, es decir ruido; lo que permite generar ondas que fueron detectados
con ayuda de un osciloscopio, dependiendo del modo de conexión de los circuitos.
Referencias
Malvino, A. (2007). Principios de electrónica (7ª Ed.). México. Mc Graw
HillBoylestad

Robert L., Nashelsky Louis (2009) Electrónica Teoría de Circuitos y Dispositivos

Electrónicos, México, Décima edición, Editorial Prentice Hall.

Boylestad, R. y Nashelsky L. (2009). Electrónica, Teoría de circuitos. (8° Ed.) México.

Pearson educación.
INSTITUTO TECNOLÓGICO SUPERIOR DE CALKINÍ EN EL ESTADO DE

CAMPECHE

INGENIERÍA MECATRÓNICA

QUINTO SEMESTRE

PRIMER PARCIAL

GRUPO A

ASIGNATURA: ELECTRÓNICA ANALÓGICA

ACTIVIDAD: PRACTICA 3. REGULADORES INTEGRADOS DE VOLTAJE.

DOCENTE: CARLOS ALBERTO DECENA CHAN

INTEGRANTES:

JHON CHRISTOPHER COLLI CAAMAL 6130

DAVID JESÚS CANTO PINTO 6073

PABLO ASUNCIÓN FLORES KU 5916

Calkiní, Campeche

Ciclo Escolar

2020-2021
-INTRODUCCIÓN

La mayor parte de los dispositivos electrónicos requieren de voltajes continuos para

operar. Las baterías son una opción útil, pero tienen un tiempo de operación
limitado. Otra opción consiste en generar la fuente de alimentación utilizando la red
de 220 volts alterno (220 RMS). Esta tensión puede ser manipulada fácilmente
usando un transformador y circuitos rectificadores, los que sumados a un dispositivo
regulador proporcionan diferentes valores de tensión.

-OBJETIVO: El alumno aprenderá la rectificación de CI de voltaje

Paso 1 Reguladores integrados de voltaje. Regulador de voltaje fijo de +5 volts.

Arme el siguiente circuito y dibuje las señales de salida del regulador, voltaje de CD
y voltaje de rizo

• Este circuito se complicó, al igual que el siguiente circuito de voltaje variable

al no saber muy bien en donde se encuentren los componentes, pero al final
creo que salió un buen resultado y gran Experiencia con este tipo de circuitos.

Ilustración 43 circuito regulador voltaje fijo

Ilustración 44 curva del diodo

Paso 2 Regulador de voltaje variable. Arme el siguiente circuito y dibuje las
señales de salida del regulador, voltaje de CD y voltaje de rizo.

NOTA: El resistor de 240Ω será el arreglo serie de 2 resistores, uno de 220Ω y

otro de 18Ω.

• Circuito que se complico por los componentes, pero se logro lo cometido

Ilustración 45 regulador de voltaje variable

Ilustración 46 curva del diodo

 Conclusión

JHON CHRISTOPHER COLLI CAAMAL 6130

Concluyo con una gran experiencia al armado de estos tipos

de circuitos donde utilizas varios componentes muy tediosos,
pero un buen conocimiento hacia un futuro, pero se complicó
un poco al no saber en dónde se encuentran los
componentes, pero al final logramos cumplir con lo pedido.

DAVID JESÚS CANTO PINTO 6073

Se concluye con un buen entendimiento hacia las fuentes de poder,
transformadores y circuitos rectificadores siendo estas esenciales para la
elaboración sumados a un dispositivo regulador proporcionan diferentes valores de
tensión. De igual forma se complico el armado del circuito, así como la simulación,
pero cumplimos en terminar y ver los resultados.

PABLO ASUNCIÓN FLORES KU 5916

En esta práctica hubo ciertos detalles que personalmente tenemos que mejorar, en
como comprender más a detalle los componentes del multisim para así poder
realizar mejor los circuitos y simulaciones que a futuro realicemos, pero en general
se pudo comprender y utilizar las fuentes de poder, conectados a un transformador
y rectificadores de tal forma como comprender los diferentes valores de tensión.

Referencias

Malvino, A. (2007). Principios de electrónica (7ª Ed.).

México. Mc Graw HillBoylestad

Robert L., Nashelsky Louis (2009) Electrónica Teoría de Circuitos y

Dispositivos Electrónicos, México, Décima edición, Editorial Prentice
Hall.

Boylestad, R. y Nashelsky L. (2009). Electrónica, Teoría de circuitos.

(8° Ed.) México. Pearson educación.
