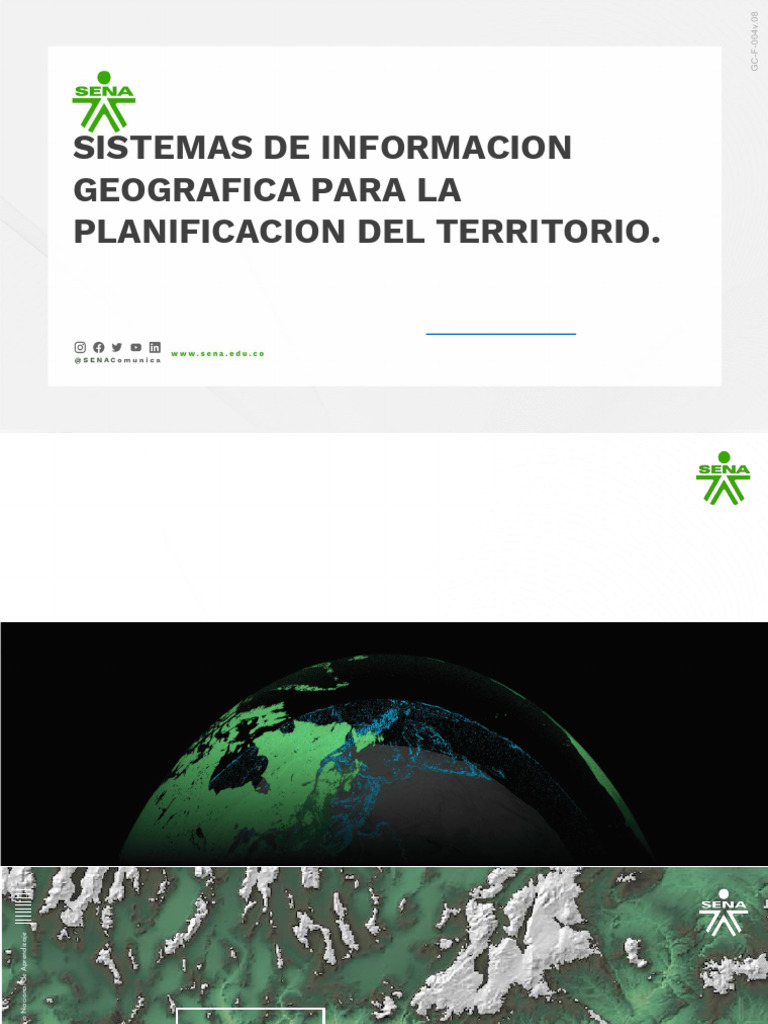

SISTEMAS DE INFORMACION
GEOGRAFICA PARA LA
PLANIFICACION DEL TERRITORIO.
Código: 22540006
Instructor: Barbara Trujillo, Ingeniera Forestal
Correo: bmtrujillo@sena.edu.co
TEMAS
1. Que es QGIS.
2. Formatos QGIS.
3. Interfaz
4. Vectorial y ráster.
5. Diseño de mapas.
Servicio Nacional de Aprendizaje
02 QGIS
Esta foto de Autor desconocido está bajo licencia CC BY-NC
SOFTWARE QGIS
El software QGIS es un Sistema de Información Geográfica
Servicio Nacional de Aprendizaje
(SIG) de Código Abierto bajo licencia GNU – General Public
License. Forma parte de un proyecto oficial de Open Source
Geospatial Foundation (OSGeo). Proporciona una creciente
gama de capacidades a través de sus funciones básicas y
complementos.
Puede visualizar, gestionar, editar y analizar datos y diseñar
mapas.
Puede instalarse sobre Linux, Unix, Mac OSX, Windows y
Android y soporta numerosos formatos y funcionalidades de Videos de instalación:
datos vector, ráster y bases de datos. https://www.youtube.com/watch?v=94TA1ltBzu4
La plataforma geográfica QGIS se descarga desde la página https://www.youtube.com/watch?v=561ineglE9w
es posible instalar la versión más reciente o la versión más
estable (LTRLong Term Release).
IMPORTANTE: para seguir este curso es necesario que tengas el QGIS instalado en tu computador. Para descárgalo debe ser desde
la página oficial https://qgis.org/es/site/forusers/download.html
VENTAJAS QGIS
Servicio Nacional de Aprendizaje
1. Software libre y de código abierto,
pero robusto y fiable a largo plazo
2. Amplia gama de funcionalidades(
cualquier formato Shapefile,
GeoTIFF, GeoJSON, WMS, WFS y
PostGIS. )
3. Interfaz fácil de usar
4. Flexibilidad y escalabilidad(sistemas
operativos Windows, Mac, Linux).
5. Comunidad activa y colaborativa
Formatos
Vectorial Raster
Shapefile Esri Grid
Bases de datos GeoTIFF
espaciales MrSID
CSV/GeoCSV ECW
DWG/DXF/DGN ASCII
GML/XML ERDAS
GPX
IMAGINE(IM
GeoJSON/TopoJSO
N G)
KML/KMZ GeoPackage.
Formatos
Rodolfo franco, https://www.youtube.com/watch?v=-nn2HyItEYE&list=PLAEhDYHUarGvz9i8o9Mojx4JZ9qmy7Np5&index=38
Formatos
Rodolfo franco, https://www.youtube.com/watch?v=-nn2HyItEYE&list=PLAEhDYHUarGvz9i8o9Mojx4JZ9qmy7Np5&index=38
INTERFAZ DEL PROGRAMA
BARRA DE MENÚ PRINCIPAL
ÁREA DE TRABAJO
Visualización de trabajo
PANELES
CAJA DE
HERRAMIENTAS
Barra de Estado
Proyección de coordenas.
INTERFAZ DEL PROGRAMA
La barra de herramientas tiene una serie de pestañas que como conforme vas explorando, notarás que algunos
iconos de análisis exploratorio que se encuentran en la parte inferior también están en los menús de dichas
pestañas.
Proceso para agregar la barra del menú: 1 selecciona la
pestaña denomina Ver, seguidamente selecciona la
opción de Barra de herramientas: y activamos las
barras que enseguida veremos.
INTERFAZ DEL PROGRAMA
Barra de proyecto: permite crear, abrir, guardar, compositor de mapas, y administrador de estilos
Barra de navegador de mapas: Permite movernos, hacer un acercamiento,
alejarnos, acercamiento a objetos seleccionados, bookmarks (Zoom
personalizado) y refrescar la interfaz
Barra de atributos contiene herramientas como es el identificador,
seleccionar objetos de manera manual o por ciertas características, abrir la
tabla de atributos, calculadora de campo, abrir la caja de herramientas,
obtener estadísticas del campo y medición.
La barra de fuente de datos contiene iconos para crear de manera rápida un nuevo geopackage y shapefile,
así como para generar archivos temporales.
La barra de edición funciona para editar tus capas, crear nuevas entidades
vectoriales, modificarlas, eliminarlas, así como copiar elementos hacia otras capas.
La barra de administrador de capas permite agregar capas de acuerdo con el
tipo de archivo, ya sea vectorial, raster, bases de datos, servicios web, archivos de
texto.
INTERFAZ DEL PROGRAMA
Panel de capas : permite visualizar las capas
Panel de navegador permite
que tenemos agregadas, también, desde los La caja de herramientas se
agregar capas vectoriales o raster
iconos que se muestran en la parte superior, nos activa y se desactiva por
de acuerdo con el directorio.
permite editar la simbología, activar y este símbolo
desactivar múltiples capas, filtrar, remover
capa, expandir o contraer todas las capas.
INTERFAZ DEL PROGRAMA
Panel de capas : permite visualizar las capas
Panel de navegador permite
que tenemos agregadas, también, desde los La caja de herramientas se
agregar capas vectoriales o raster
iconos que se muestran en la parte superior, nos activa y se desactiva por
de acuerdo con el directorio.
permite editar la simbología, activar y este símbolo
desactivar múltiples capas, filtrar, remover
capa, expandir o contraer todas las capas.
INSTALACIÓN DE COMPLEMENTOS QGIS
Insertar ilustraciones:
Configurar el sistema de coordenadas Magna sirgas 2018/origen nacional.
Crear capas vectoriales
Las capas de información de tipo vectorial son representaciones geométricas de objetos
espaciales en formas simplificadas de líneas, puntos o polígonos. El formato más usado
es el denominado shapefile. ( shp).
Para crear la capa: seleccionamos capa en la barra de menú, luego crear capa , nueva
capa de archivo shape. Se abre un nuevo cuadro, en este seleccionamos los tres
puntos( para guardar el archivo, se recomienda crear una nueva carpeta con el
nombre de su nueva capa), selecciona el tipo de geometría y realiza la proyección
de coordenadas.
Creación de capa vectorial (SHP)
Edición de la capa vectorial (SHP)
Para editar una capa vectorial es necesario habilitarla para edición, para esto se debe seleccionar la capa en el panel de capas, al dar clic
derecho sobre el nombre de la capa se despliega el menú de la capa y se puede seleccionar la opción “Conmutar edición”. A partir de
este punto el usuario puede utilizar todas las herramientas de edición disponibles según el tipo de capa que desea editar.
Edición de la capa vectorial (SHP)
Crear Capas Vectoriales a partir de otras Capas Vectoriales
Activa la opción guardar los
objetos espaciales
seleccionados.
Seleccionar la carpeta y nombrar el
archivo
Simbología y etiquetado:
Agregar puntos
Añadir capa vectorial , desde puntos recolectados en campo.
CALCULO DE Calculadora de campos
ÁREA Y
PERIMETRO
Siempre debe de estar en edición( el lápiz debe de estar activado )
CALCULO DE ÁREA Y PERIMETRO de Forma Manual
Autoemsamblado
Utilización de las capas raster.
Utilización con la captura de coordenadas.
Selecciona un punto en
mapa( CLIC)
VIDEOS DE INTERÉS
https://www.youtube.com/watch?v=9MjYFgFXIy0 Georreferenciación
https://www.youtube.com/watch?v=EuIUsgpjiDY Básico QGIS.
https://www.youtube.com/watch?v=5RYB132ntpU&t=1087s Creación de mapas .
