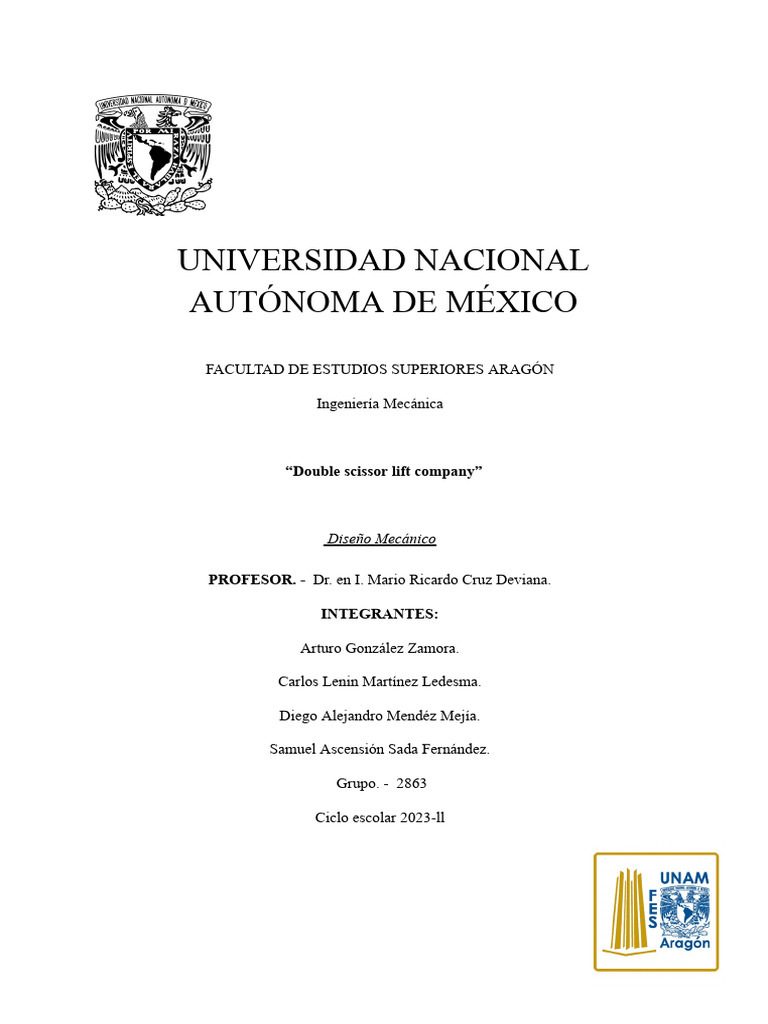

UNIVERSIDAD NACIONAL

AUTÓNOMA DE MÉXICO
FACULTAD DE ESTUDIOS SUPERIORES ARAGÓN

Ingeniería Mecánica

“Double scissor lift company”

Diseño Mecánico

PROFESOR. - Dr. en I. Mario Ricardo Cruz Deviana.

INTEGRANTES:

Arturo González Zamora.

Carlos Lenin Martínez Ledesma.

Diego Alejandro Mendéz Mejía.

Samuel Ascensión Sada Fernández.

Grupo. - 2863

Ciclo escolar 2023-ll

La impresión 3D es una tecnología aditiva utilizada para fabricar piezas. Es 'aditivo' en el
sentido de que no requiere un bloque de material o un molde para fabricar objetos físicos,
simplemente apila y fusiona capas de material. Por lo general, es rápido, con costos de
instalación fijos bajos y puede crear geometrías más complejas que las tecnologías
'tradicionales', con una lista de materiales en constante expansión. Se usa ampliamente en la
industria de la ingeniería, particularmente para la creación de prototipos y geometrías
livianas.

Creación rápida de prototipos es otra frase que a veces se usa para referirse a las tecnologías
de impresión 3D. Esto se remonta a la historia temprana de la impresión 3D cuando surgió la
tecnología por primera vez. En la década de 1980, cuando se inventaron las técnicas de
impresión 3D, se las denominó tecnologías de creación rápida de prototipos porque en ese
entonces la tecnología solo era adecuada para prototipos, no para piezas de producción.

En los últimos años, la impresión 3D se ha convertido en una excelente solución para

muchos tipos de piezas de producción, y otras tecnologías de fabricación (como el
mecanizado CNC) se han vuelto más baratas y accesibles para la creación de prototipos.
Entonces, aunque algunas personas todavía usan 'prototipos rápidos' para referirse a la
impresión 3D, la frase está evolucionando para referirse a todas las formas de creación de
prototipos muy rápidos.

La impresión 3D comenzó como una idea para acelerar el desarrollo de productos

industriales a través de prototipos más rápidos. Aunque hubo algunas patentes de antemano,
a Chuck Hull se le suele atribuir la invención de la impresora 3D a través de su aparato de
estereolitografía (SLA), patentado en 1984.

¿Qué materiales se pueden utilizar en la impresión 3D?

Hay una variedad de materiales de impresión 3D, incluidos termoplásticos como

acrilonitrilo butadieno estireno (ABS), metales (incluidos los polvos) , resinas y cerámicas .
¿Cuánto tarda la impresión 3D?

El tiempo de impresión depende de una serie de factores , incluido el tamaño de la pieza y

la configuración utilizada para la impresión. La calidad de la pieza acabada también es
importante a la hora de determinar el tiempo de impresión, ya que los artículos de mayor
calidad tardan más en producirse. La impresión 3D puede tardar desde unos minutos hasta
varias horas o días : la velocidad, la resolución y el volumen de material son factores
importantes aquí.

Las ventajas de la impresión 3D incluyen:

● Creación a medida y rentable de geometrías complejas :

Esta tecnología permite la creación sencilla de piezas geométricas a medida en las
que la complejidad añadida se produce sin coste adicional. En algunos casos, la
impresión 3D es más económica que los métodos de producción sustractivos, ya que
no se utiliza material adicional.
● Costos iniciales asequibles :
Dado que no se requieren moldes, los costos asociados con este proceso de
fabricación son relativamente bajos. El costo de una pieza está directamente
relacionado con la cantidad de material utilizado, el tiempo necesario para construir
la pieza y cualquier procesamiento posterior que pueda ser necesario.
● Completamente personalizable :
Debido a que el proceso se basa en diseños asistidos por computadora (CAD),
cualquier alteración del producto es fácil de realizar sin afectar el costo de
fabricación.
● Ideal para la creación rápida de prototipos :
Debido a que la tecnología permite lotes pequeños y producción interna, este proceso
es ideal para la creación de prototipos, lo que significa que los productos se pueden
crear más rápido que con técnicas de fabricación más tradicionales y sin depender de
cadenas de suministro externas.
 ● Permite la creación de piezas con propiedades específicas :
Aunque los plásticos y los metales son los materiales más comunes utilizados en la
impresión 3D, también existe la posibilidad de crear piezas a partir de materiales
especialmente diseñados con las propiedades deseadas. Así, por ejemplo, se pueden
crear piezas con alta resistencia al calor, repelencia al agua o mayor resistencia para
aplicaciones específicas.

Las desventajas de la impresión 3D incluyen:

● Puede tener una resistencia menor que con la fabricación tradicional :

Mientras que algunas piezas, como las hechas de metal, tienen excelentes
propiedades mecánicas, muchas otras piezas impresas en 3D son más frágiles que las
creadas con técnicas de fabricación tradicionales. Esto se debe a que las piezas se
construyen capa por capa, lo que reduce la resistencia entre un 10 y un 50 %.
 ● Mayor costo a gran volumen :
Las grandes tiradas de producción son más costosas con la impresión 3D, ya que las
economías de escala no afectan este proceso como lo hacen con otros métodos
tradicionales. Las estimaciones sugieren que cuando se hace una comparación directa
de piezas idénticas, la impresión 3D es menos rentable que el mecanizado CNC o el
moldeo por inyección de más de 100 unidades, siempre que las piezas se puedan
fabricar por medios convencionales.
● Limitaciones en la precisión :
La precisión de una pieza impresa depende del tipo de máquina y/o proceso
utilizado. Algunas impresoras de escritorio tienen tolerancias más bajas que otras
impresoras, lo que significa que las piezas finales pueden diferir ligeramente de los
diseños. Si bien esto se puede solucionar con el procesamiento posterior, se debe
tener en cuenta que las piezas impresas en 3D pueden no ser siempre exactas.
● Requisitos de posprocesamiento :
La mayoría de las piezas impresas en 3D requieren algún tipo de posprocesamiento.
Esto puede ser lijado o alisado para crear el acabado requerido, la eliminación de los
puntales de soporte que permiten que los materiales se construyan en la forma
designada, el tratamiento térmico para lograr propiedades específicas del material o
el mecanizado final

¿Qué es un archivo STL?

Un archivo STL es un formato simple y portátil que utilizan los sistemas de diseño asistido
por computadora (CAD) para definir la geometría sólida de las piezas imprimibles en 3D.
Un archivo STL proporciona la información de entrada para la impresión 3D al modelar las
superficies del objeto como triángulos que comparten bordes y vértices con otros triángulos
vecinos para la plataforma de construcción. La resolución del archivo STL afecta la calidad
de las piezas impresas en 3D: si la resolución del archivo es demasiado alta, el triángulo
puede superponerse; si es demasiado baja, el modelo tendrá espacios, por lo que no se podrá
imprimir. Muchas impresoras 3D requieren un archivo STL para imprimir, sin embargo,
estos archivos se pueden crear en la mayoría de los programas CAD.
PROCESO DE IMPRESIÓN 3D

Es un proceso que implica varias partes, se parte de un boceto o croquis de una idea, se crea
y diseña el objeto o idea 3D mediante software o programas, se continúa con programas que
realizan la laminación del archivo y finaliza con la impresión del objeto en tres dimensiones.

1. Partir de una idea o necesidad

Del boceto al croquis. Para materializar nuestros diseños podemos comenzar con un boceto
y posteriormente podemos realizar un croquis. En nuestro caso nos basamos en la necesidad
que se tiene en la parte de los elevadores hidráulicos tipo tijera, en este caso nuestra idea
principal es transportar de un piso a otro a una persona discapacitada de forma segura y
rápida sin complicaciones, cumplimiento con el objetivo principal de un mecanismo de
cuatro barras.

2. Se creó el diseño en una software de CAD

Con ayuda del software SolidWorks 2018, se comenzó a crear las piezas necesarias para
poder realizar el diseño de este prototipo que se tuvo en mente, se crearon las piezas
necesarias, en este caso fueron 24 piezas las suficientes para poder crear desde cero este
elevador, y ir ensamblando pieza por pieza hasta tener el diseño completo de nuestro
elevador hidráulico de tipo tijera. En consiguiente se hicieron simulaciones pertinentes para
conocer los esfuerzos del mecanismos, su límite de elasticidad, la carga máxima que este
podía soportar entre otros aspectos considerados para el adecuado diseño en general.
 3. Exportar el archivo compatible con UltiMaker Cura

Al momento de realizar el diseño del mecanismo en el software de SolidWorks este lo arroja

con una extensión diferente, la extensión que se usará en este respectivo software donde se
hará la impresión será con extensión .stl.

4. Abrir los archivos en UltiMaker Cura

Ya que cada una de las piezas del mecanismo están convertidas con el archivo compatible
con el software de la impresión, en consiguiente el software UltiMaker Cura se alinea a
diferentes parámetros como los son: Relleno,el tipo de material, la velocidad,el
desplazamiento, la calidad , las paredes tanto inferiores como superiores, estos valores los
consideramos pertinentes para una buena impresión y son aquellos que se mostraran a
continuación , ya que se serán indispensables para la hora de imprimir cada una de las piezas
de nuestro mecanismo y reducir el tiempo posible para que esta impresión que se haga de la
manera más rápida posible con lo necesario para que el prototipo se aproxime a la idea
implementada desde un inicio.
5. A continuación se ejemplifican mediante evidencias arrojadas por el software
UltiMaker Cura, los tiempos de segmentación por pieza de nuestro mecanismo y así
se puede notar el tiempo aproximado de esta segmentación total del elevador
hidráulico de tipo tijera.
Conclusión
La manufactura aditiva se ha utilizado cada vez más en diferentes industrias, las cuales
requieren de refacciones o piezas más livianas.
La impresión 3D con el tiempo ha tomado mucha relevancia y se han hecho diferentes
pruebas para poder solucionar temas que existen en la actualidad, hasta el grado de que la
industria de la medicina ha hecho pruebas para poder obtener órganos y poder facilitar los
trasplantes.
De igual manera esta hemos visto que se utiliza mucho para realizar refacciones de metales
pesados con un plástico más ligero pero con la misma dureza que estas piezas y muchos más
barato en algunas ocasiones, se han llegado a utilizar hasta para aviones y que estos sean
más livianos sin perder todas sus propiedades que permiten que este sea sumamente seguro.
De igual manera este tipo de manufactura permite poder hacer piezas con geometrías más
complejas, personalizables, optimizar tiempos y apoyar sectores que tienen una alta
demanda en todas las industrias.
Es una manufactura relativamente nueva que crecerá aún más con el tiempo por todas las
posibilidades que nos permite la impresión 3D.
