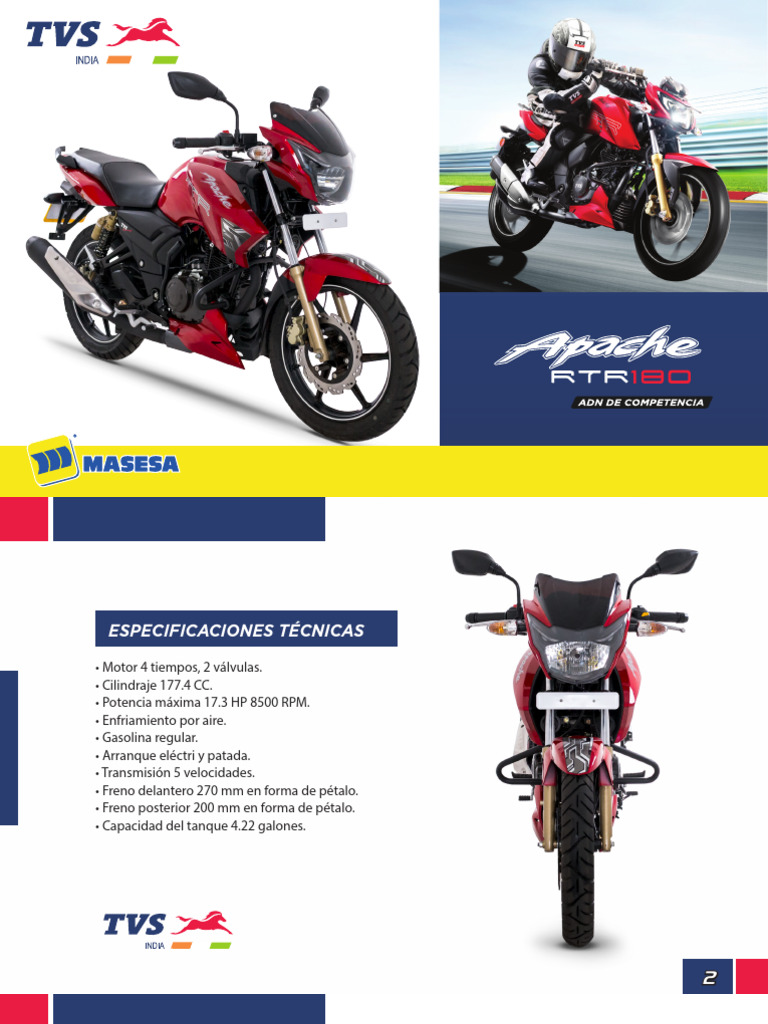

ESPECIFICACIONES TÉCNICAS

• Motor 4 tiempos, 2 válvulas.

• Cilindraje 177.4 CC.
• Potencia máxima 17.3 HP 8500 RPM.
• Enfriamiento por aire.
• Gasolina regular.
• Arranque eléctri y patada.
• Transmisión 5 velocidades.
• Freno delantero 270 mm en forma de pétalo.
• Freno posterior 200 mm en forma de pétalo.
• Capacidad del tanque 4.22 galones.

2
 ESTIMADO CLIENTE DE MASESA

Para nuestra organización es razón de satisfacción poder llevar hasta sus manos esta
importante herramienta de trabajo.

La intención básica de facilitarle este útil catálogo, es compartir y ampliar el conocimiento que
tenemos de los componentes que conforman nuestros modelos TVS.

Una vez alcanzado este objetivo, logramos tener la base necesaria

para fortalecer y desarrollar nuestra capacidad de servir a nuestros
clientes, razón primordial de nuestra existencia.

A través del uso de este instrumento, Masa intenta inspirar y

motiva un alto nivel de servicio y un auténtico interés
por satisfacer los requerimientos de nuestros usuarios.

Con mucho orgullo, esfuerzo y trabajo, Masesa le deja en sus

manos esta herramienta.

3
 ÍNDICE

ÍNDICE MECANISMO DE CAMBIOS

06 GRÁFICO 29 FIG 11
CULATA COMPLETA TANQUE DE GASOLINA
13 FIG 1 31 FIG 12
CILINTRO Y CIGÜEÑAL TANQUE DE GASOLINA
15 FIG 2 32 FIG 12A
CARTER LH, RH Y BOMBA DE ACEITE CHASIS COMPLETO
16 FIG 3 33 FIG 13
TAPADERA CLUTCH CHASIS
18 FIG 4 36 FIG 13A
MAGNETO Y STARTER COMPLETO PATA LATERAL Y PATA CENTRAL
20 FIG 5 39 FIG 14
MAGNETO Y STARTER COMPLETO SILLÓN
20 FIG 6 40 FIG 15
ESCAPE COMPLETO TIMÓN Y CABLES
22 FIG 6 41 FIG 16
CARBURADOR COMPLETO SILVÍN
23 FIG 7 43 FIG 17
FILTRO DE AIRE COMPLETO SILVÍN
25 FIG8 45 FIG 17A
PARA DE ARRANQUE COBERTORES
26 FIG 9 47 FIG18
TRANSMISIÓN COBERTORES
27 FIG 10 49 FIG 18A

4
 ÍNDICE

ASPIRÓMETRO KIT DE HERRAMIENTAS

51 FIG 19 68 FIG 30
STOP PARTES PINTADAS GRIS TITANIO
52 FIG 20 69 FIG 31
SISTEMA ELÉCTRICO PARTES PINTADAS NEGRO
53 FIG 21 70 FIG 32
TREN DELANTERO PARTES PINTADAS BLANCO PERLA
55 FIG 22 71 FIG 33
TREN DELANTERO PARTES PINTADAS AMARILLO PERLA
57 FIG 22A 72 FIG 34
RUEDA DELANTERA (FRENO DE DISCO) PARTES PINTADAS ROJO
59 FIG 23 73 FIG 35
RUEDA DELANTERA (FRENO DE DISCO) PARTES PINTADAS AZUL
60 FIG 24 74 FIG 36
MULETA
62 FIG 25 67 GUÍA KIT´S

SUSPENSIÓN TRASERA
63 FIG 26 82 GUÍA
FILTRO DE AIRE SECUNDARIO
64 FIG 27
DISCO DE FRENO COMPLETO
65 FIG 28
SISTEMA DE FRENO TRASERO
67 FIG 29

5
 ÍNDICE GRÁFICO

13 FIGURA 1 CULATA COMPLETA 15 FIGURA 2 CILINTRO Y CIGÜEÑAL 16 FIGURA 3 CARTER LH, RH Y BOMBA DE ACEITE

18 FIGURA 4 TAPADERA CLUTCH 20 FIGURA 5 MAGNETO Y STARTER COMPLETO 22 FIGURA 6 ESCAPE COMPLETO

6
 ÍNDICE GRÁFICO

23 FIGURA 7 CARBURADOR COMPLETO 25 FIGURA 8 FILTRO DE AIRE COMPLETO 26 FIGURA 9 PATA DE ARRANQUE

27 FIGURA 10 TRANSMISIÓN 29 FIGURA 11 MECANISMO DE CAMBIOS 31 FIGURA 12 TANQUE DE GASOLINA

7
 ÍNDICE GRÁFICO

32 FIGURA 12A TANQUE DE GASOLINA 33 FIGURA 13 CHASIS COMPLETO 36 FIGURA 13A CHASIS

39 FIGURA 14 PATA LATERAL Y PATA CENTRAL 40 FIGURA 15 SILLÓN 41 FIGURA 16 TIMÓN Y CABLES

8
 ÍNDICE GRÁFICO

43 FIGURA 17 SILVÍN 45 FIGURA 17A SILVÍN 47 FIGURA 18 COBERTORES

49 FIGURA 18A COBERTORES 51 FIGURA 19 ASPIRÓMETRO 52 FIGURA 20 STOP

9
 ÍNDICE GRÁFICO

53 FIGURA 21 SISTEMA ELÉCTRICO 55 FIGURA 22 TREN DELANTERO 57 FIGURA 22A TREN DELANTERO

59 FIGURA 23 RUEDA DELANTERA (FRENO DE DISCO) 60 FIGURA 24 RUEDA TRASERA (FRENO DE DISCO) 62 FIGURA 25 MULETA

10
 ÍNDICE GRÁFICO

63 FIGURA 26 SUSPENSIÓN TRASERA 64 FIGURA 27 FILTRO DE AIRE SECUNDARIO 65 FIGURA 28 DISCO DE FRENO COMPLETO

67 FIGURA 29 SISTEMA DE FRENO TRASERO 68 FIGURA 30 KIT DE HERRAMIENTAS 69 FIGURA 31 PARTES PINTADAS GRIS TITANIO

11
 ÍNDICE GRÁFICO

70 FIGURA 32 PARTES PINTADAS NEGRO 71 FIGURA 33 PARTES PINTADAS BLANCO PERLA 72 FIGURA 34 PARTES PINTADAS AMARILLO PERLA

73 FIGURA 35 PARTES PINTADAS ROJO 74 FIGURA 36 PARTES PINTADAS AZUL

12
FIG. 1
CULATA COMPLETA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N90105107D CULATA COMPLETO 1 1 **
2 ----- TAPADERA CULATA 1 1
3 R1011010 TAPADERA DE VALVULAS 2 2
4 R1200490 O RING 29.5X3 2 2
5 M1010540 TAPON GUIA BALANCINES 2 2
6 M1080520 O RING 13.8X4.8 2 2
7 M7010850 GUIA DE BALANCIN 2 2
8 M1200600 TORNILLO M6X45 2 2
9 M1200010 TORNILLO M6X55 4 4
10 N2010960 ARANDELA TORNILLO 4 4
11 M1200590 TORNILLO M6X35 4 4
12 R1011000 BALANCIN COMPLETO 2 2
13 S1010250 TUERCA TORNILLO BALANCIN 2 2
14 S1010240 TORNILLO DE BALANCIN 2 2
15 M1200060 ARANDELA 8.5X18X2.3 3 3
16 M1010090 GUIA DE EMPAQUE 2 2
17 M7010270 VALVULA DE ADMISION 1 1
18 M1200050 TUERCA M8 4 4
19 M7011010 BUJIA UR5 DDC 1 1
20 N90105007D CULATA 1 1
21 M1080990 TENSOR CADENA DE TIEMPO 1 1
22 S1010320 CUÑA VALVULA 4 4
23 N2011040 ASIENTO DE VALVULA 2 2

13
FIG. 1
CULATA COMPLETA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
24 N3011280 RESORTE VALVULA DE ADMISION 2 2
25 M1010580 RESORTE VALVULA DE ESCAPE 2 2
26 M1010610 ASIENTO DE VALVULA 2 2
27 M1010620 RETENEDOR DE VAVULA 2 - ALT. N4011100
27A N4011100 RETENEDOR DE VAVULA - 2
28 M1200220 O RING 31.7X7X2.4 1 1
29 M7040730 MANIFULL 1 1
30 T0332228 TORNILLO M6x16 6.8 2 2
31 M1040140 ABRAZADERA DE MANIFULL 1 1
32 M1080510 TORNILLO TENSOR CADENA DE TIEMPO 1 1
33 M7010800 EJE DE LEVAS COMPLETO 1 1
34 M7011110 HULE DE CILINDRO 1 2 2
35 M7011120 HULE DE CILINDRO 2 1 1
36 M1010490 PIN 1 1
37 M1200780 ESPARRAGOS DE CULATA 4 4
38 M7010280 VALVULA DE ESCAPE 1 1
39 M1010200 CADENA DE TIEMPO 94 LINK 1 1
40 M1010210 SPROCKET CADENA DE TIEMPO 1 1
41 M1080500 ARANDELA SPORCKET 1 1
42 T420452700 TORNILLO M6X12 2 2
43 M7010840 O RING 1 1
44 M7010910 TAPON 1 1
45 M1080370 EMPAQUE TORNILLO TENSOR CADENA DE TIEMPO 1 1

14
FIG. 2
CILINDRO Y CIGÜEÑAL

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 M1010250 GUIA CADENA DE TIEMPO 1 1
2 S1200270 GUIA EMPAQUE DE CULATA 4 4
3 M7011320 EMPAQUE DE CULATA 1 1 ALT. M7010210
4 M7011310 CILINDRO 180cc 1 1
5 M1200900 TUERCA M6 4 4
6 M1010660 EMPAQUE CILINDRO 1 1
7 M7011130 HULE DE CILINDRO 3 2 2
8 M7011370 TENSOR CADENA 1 1
9 N2200500 TORNILLO M6X1X25 2 2
10 M1010440 SEGURO PISTON 17X1.0 2 2
11 N9020150 KIT ANILLOS ESTANDAR 1 1 **
11A N9323030 KIT ANILLOS I MEDIDA 1 1 **
11B N9323040 KIT ANILLOS II MEDIDA 1 1 **
12 N3080170 PIN CIGÜEÑAL 4X4X15 1 1
13 M1200760 CUÑA CIGÜEÑAL 1 1
14 N9020120 CIGÜEÑAL COMPLETO 1 1
15 M7020370 PASADOR DE PISTON 1 1
16 N9020140 KIT PISTON 62.5 STD 1 1 **
17 N9323010 KIT PISTON 62.75 I MEDIDA 1 1 **
18 N9323020 KIT PISTON 63 II MEDIDA 1 1 **
19 N9323000 KIT CILINDRO Y PISTON 1 1
20 R1321190 O RING 1 1
21 R1321210 O RING 1 1
22 R1321200 TORNILLO TENSOR DE CADENA 1 1
23 N9180030 MOTOR COMPLETO ES 1 1 N.I

15
FIG. 3 CARTER LH, RH Y BOMBA
DE ACEITE

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 M70305107D CARTER RH 1 1
2 M1080360 TUBO RESPIRADERO MOTOR 1 1
3 M1080650 ABRAZADERA MANGUERA 1 1
4 M1040740 TUBO RESPIRADERO MOTOR 1 1
5 M1200510 TORNILLO CULATA M6X25 2 2
6 M1081090 TORNILLO DE MANGUERA 1 1
7 M1060060 MOTOR DE STARTER 1 1
8 M1080380 TORNILLO DE MANGUERA 2 2
9 M1080370 EMPAQUE TORNILLO TENSOR CADENA DE TIEMPO 6 6
10 M1010260 TUBO DE LUBRICACION 1 1
11 T0074010 GUIA CARTER 4 4
12 M1010400 TORNILLO 4 4
13 M70300707D CARTER LH 1 1
14 N2081720 RETENEDOR EJE DE CAMBIOS 1 1
15 M1200920 ARANDELA 1 1
16 M1200870 SEGURO EJE VELOCIDADES 1 1
17 M1200430 TORNILLO M6X55 9 9
18 M1200440 TORNILLO M6X75 3 3
19 M1080430 GUIA ENGRANAJE DE STARTER 1 1
20 M1200450 TORNILLO M6X95 1 1

16
FIG. 3 CARTER LH, RH Y BOMBA
DE ACEITE

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
21 M1080420 O RING TAPON TDC 1 1
22 M1200080 TORNILLO M12X10 1 1
23 M1200780 ESPARRAGOS DE CULATA 2 2
24 M7200530 COJINETE CIGÜEÑAL 35X72X17 6207 1 1
25 M1080580 TAPON DE DRENAJE MAGNETICO 1 -
25A S1200900 TAPON DE DRENAJE MAGNETICO - 1
26 S1011290 ARANDELA 1 1
27 M1200530 TORNILLO M6X20 3 3
28 M1080570 TAPADERA DE PREFILTRO 1 1
29 M1080610 O RING PREFILTRO 60.5X2.4 1 1
30 T0331708 TORNILLO M5X12 2 2
31 M1080560 PREFILTRO BOMBA DE ACEITE 1 1
32 S1200270 GUIA EMPAQUE DE CULATA 2 2
33 M1200070 TORNILLO DESAGUE MOTOR M10X12 2 2
34 N2081600 EMPAQUE TORNILLO DE DESAGUE 2 2
35 M1200140 COJINETE 28X68X18 1 1
36 N9080240 BOMBA DE ACEITE 1 1
37 M1200730 SEGURO BOMBA DE ACEITE 6.0X.08 1 1
38 T0332228 TORNILLO M6x16 6.8 3 3
39 T0064014 PIN BOMBA DE ACEITE 1 1
40 M7081220 ENGRANAJE BOMBA DE ACEITE 1 1

17
FIG. 4
TAPADERA CLUTCH

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 M1200540 TORNILLO M6X65 2 2 ALT. M7200750
2 M1200520 TORNILLO M6X16 1 1
3 M70809607D TAPADERA FILTRO DE ACEITE 1 1
4 M1080600 O RING 52.6X2.4 1 1
5 M1080620 RESORTE TAPADERA FILTRO DE ACEITE 1 1
6 M1080540 FILTRO DE ACEITE 1 1
7 M1080590 O RING 13X1.9 1 1
8 M70304207D TAPADERA DE CLUTCH 1 1
9 N2081150 VARILLA NIVEL DE ACEITE 1 1
10 M1080400 O RING 16.8X3.1 1 1
11 M7200510 COJINETE DE PINES 12X15X10 2 2
12 M7200490 RETENEDOR 12X18X4 1 1
13 M7070380 RESORTE CABLE DE CLUTCH 1 1
14 M7200500 PIN 1 1
15 M7070350 VARILLA CLUTCH 1 1
16 T0249550 RETENEDOR PATA DE ARRANQUE 12X2X17 1 1
17 T0074010 GUIA CARTER 2 2
18 M1080330 EMPAQUE TAPADERA DE CLUTCH 1 1
19 M7200740 TORNILLO M6X30 10 10
20 M1080630 ARANDELA 1 1
21 M1080010 ENGRANAJE BOMBA DE ACEITE 1 1
22 M1080080 ENGRANAJE 21T 1 1

18
FIG. 4
TAPADERA CLUTCH

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
23 M1200380 COJINETE 15X32X9 1 1
24 M1200530 TORNILLO M6X20 4 4
25 M7070150 PIN CANASTA CLUTCH 1 1
26 N2070360 PLATO CLUTCH 1 -
26A N9070120 PLATO CLUTCH - 1
27 M7070440 RESORTE CANASTA DE CLUTCH 4 -
27A N1070010 RESORTE CANASTA DE CLUTCH - 4
28 M7070100 TUERCA CANASTA DE CLUTCH 1 1
29 M7070110 ARANDELA CLUTCH 1 1
30 M7070060 BASE DISCOS DE CLUTCH 2 1 1
31 M7321890 KIT DISCOS DE CLUTCH FIBRA 5 UN 1 1
32 M7321900 KIT DISCOS DE CLUTCH METAL 4 UN 1 1
33 N2070200 BASE DISCOS DE CLUTCH 1 1 1
34 M7070240 ARANDELA CLUTCH 1 1
35 M7080840 CANASTA DE CLUTCH 1 1
36 T0339310 BUSHING CANASTA 2 2
37 M1200250 TUERCA M16X1.5 1 1
38 M7070330 GUIA CABLE DE CLUTCH 1 1
39 N2200550 RETENEDOR 12x2x17 1 1
40 N9080670 BASE 1 1
41 T0331748 TORNILLO M6X16 1 1

19
FIG. 5
MAGNETO Y STARTER COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 M1080320 EMPAQUE TAPADERA DE MAGNETO 1 1
2 N2081680 TAPON TDC 1 1
3 M1080420 O RING TAPON TDC 1 1
4 M70301707D TAPADERA DE MAGNETO 1 1
5 M7200700 TORNILLO M6X40 9 9
6 N92210907D COBERTOR DE SPROCKET DELANTERO 1 -
6A N9081170 COBERTOR DE SPROCKET DELANTERO - 1
7 M1200670 TORNILLO M6X20 2 2
8 N2081690 O RING 22.7X3.1 1 1
9 M7080980 TAPON MAGNETO 1 1
10 M1203670 TORNILLO M6X12 1 1
11 N9060180 BOBINA ALTA 1 1
12 T0098010 HULE BOBINA ALTA 1 1
13 N9060280 CAPUCHON DE BUJIA 1 1
14 S1060310 HULE DE BOBINA 1 1
15 M1070100 ABRAZADERA 2 1 1
16 T0331708 TORNILLO M5X12 4 4
17 M1121040 ABRAZADERA 1 1 1
18 N9322450 PLANTA SOLA 1 1
19 M1200820 TORNILLO M6X25 3 3
20 M1200770 TUERCA M12X1.25 1 1
21 M1200790 TORNILLO M6X16 3 3
22 N9060400 PLANTA COMPLETO 1 1
23 N9321920 VOLANTE 1 1
24 N9060320 BOBINA MAGNETO 1 1

20
FIG. 5
MAGNETO Y STARTER COMPLETO

APACHE RTR 180

NO. CÓDIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
25 M1080480 ENGRANAJE DE VOLANTE 1 1
26 R1060110 ENGRANAJE CLUTCH 1 1
27 M1080460 ENGRANAJE STARTER 1 1
28 M1080490 ESPACIADOR ENGRANAJE STARTER 1 1
29 M1200170 COJINETE DE BALINES 15X23X12 1 1
30 N9080440 TOPE ENGRANAJE DE STARTER 1 1

21
FIG. 6
1
TREN DELANTERO
ESCAPE COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N5200180 TORNILLO M8X30 2 2
2 S1125310 BUSHING ESCAPE 1 1
3 M1200890 TUERCA M8x1.2 1 1
4 N9053160 ESCAPE COMPLETO 1 1
5 N3200210 ARANDELA 8.2x25x2 2 2
6 N9053180 ESCAPE SOLO 1 1
7 N9051850 ARANDELA 1 1
8 N9051520 HULE ESCAPE 1 1
9 N9051860 ARANDELA DE COPA 3 3
10 T0335518 ARANDELA 8.2X16X1.2 2 2
11 N9221180 PROTECTOR ESCAPE 1 1
12 N8200150 TORNILLO M8X60 1 1
13 N8050690 ARANDELA 3 3
14 R1200220 TORNILLO M6x12 2 2
15 N9053170 EMPAQUE BOQUILLA ESCAPE 1 1
16 N9221200 PROTECTOR CURVA ESCAPE 1 1
17 N9200100 TORNILLO M6x8 2 2

22
FIG. 7
2
TREN DELANTERO
CARBURADOR COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9041400 CARBURADOR COMPLETO 1 -
1A N9041400N CARBURADOR COMPLETO - 1
2 M1040530 TORNILLO CARBURADOR 2 2
3 M1040190 TAPADERA DE CARBURADOR 2 2
4 M7320220 RESORTE DIAFRAGMA 1 1
5 M1040760 TORNILLO 2 2
6 M1040910 PLATO CARBURADOR 1 1
7 M1040770 RESORTE AGUJA DE CAMPANA 1 1
8 M1040780 EMPAQUE AGUJA DE CAMPANA 1 1
9 M1040250 ARANDELA 1 1
10 N9322960 ARANDELA 1 1
11 N9322870 AGUJA DE CAMPANA 1 1
12 M1040220 DIAFRAGMA 1 1
13 N9322880 BASE DE DIAFRAGMA 1 1
14 M1040800 RING DIAFRAGMA DE CARBURADOR 1 1
15 M1040500 SEGURO 1 1
16 M1040510 EMPAQUE CARBURADOR 1 1
17 M1040520 O RING 2 2
18 M1041070 TORNILLO REGULADOR (ESPREA) 1 1
19 M1040430 O RING 1 1
20 M1040420 ARANDELA 1 1
21 M1040410 RESORTE MCS 1 1
22 N9322940 AGUJA MCS 1 1
23 N9322890 AGUJA DE CARBURADOR 1 1 1
24 M1040810 O RING 1 1
25 N9322900 BASE DE AGUJA 1 1 1
26 N9322910 TUERCA PRINCIPAL DE AGUJA 1 1 1

23
FIG. 7
1
TREN DELANTERO
CARBURADOR COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
27 N9322920 AGUJA DE CARBURADOR 15 1 1
28 M1040490 RESORTE DE TORNILLO AJUSTADOR DE MEZCLA 1 1
29 M1040470 EMPAQUE DE TORNILLO AJUSTADOR DE MEZCLA 1 1
30 M1040460 TORNILLO AJUSTADOR DE MEZCLA 1 1
31 N9322950 AGUJA FLOTE 1 1
32 M1040340 FLOTE DE CARBURADOR 1 1
33 M1040280 TORNILLO 1 1
34 M1040290 PIN DE FLOTE 1 1
35 M1040820 EMPAQUE TASA DE CARBURADOR 1 1
36 N9322930 TASA CARBURADOR 1 1
37 M1040440 TORNILLO DE DRENAJE DE CARBURADOR 1 1
38 M1040540 TORNILLO TASA CARBURADOR 2 2
39 M7321340 MANGUERA DRENAJE 1 1
40 M7321350 MANGUERA CARBURADOR 1 1
41 M1040370 EMBOLO DE GUIA DE ARRANQUE 1 1
42 M1040380 RESORTE AGUJA 1 1
43 M1040870 O RING 1 1
44 M1040390 GUIA CARBURADOR 1 1
45 M1040570 TAPADERA 1 1
46 ------- ORING 1 1 N.S
47 ------- ESPACIADOR 1 1 N.S
48 ------- MARIPOSA 1 1 N.S
49 ------- EJE MARIPOSA 1 1 N.S
50 M1040900 TORNILLO 1 1
51 M1040940 TAPON CARBURADOR 1 1
52 N9324480 TAPON CARBURADOR - 1 N.I

24
FIG. 8
2
TREN DELANTERO
FILTRO DE AIRE COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 M7041070 FILTRO DE AIRE COMPLETO 1 1
2 M1040630 ABRAZADERA TUBERIA 1 1
3 M1040170 BASE ELEMENTO DE FILTRO 1 1
4 M1040700 ELEMENTO FILTRO DE AIRE 1 1
5 M1040670 EMPAQUE FILTRO 1 1
6 M7041090 SALIDA FILTRO DE AIRE 1 1
7 M1200660 TORNILLO M5X16 4 4
8 T0332275 ARANDELA M6X16 2 2
9 M7040749 TAPADERA FILTRO AIRE 1 1
10 T335608 ARANDELA FILTRO AIRE 2 2
11 M1040610 EMPAQUE FILTRO 1 1
12 M7040790 ESPONGA FILTRO AIRE 1 1
13 M7040780 RESONADOR 1 1
14 M7040820 ABRAZADERA FILTRO 1 1
15 M7041030 CLIP MANGUERA 1 1
16 N3040360 MANGUERA FILTRO 1 1
17 K140820 SEGURO MANGUERA FILTRO AIRE 2 2
18 M7041000 MANGUERA FILTRO 1 1
19 N9321790 KIT ESPONJA 1 1 **

25
FIG. 9
1
TREN DE
PATA DELANTERO
ARRANQUE

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N2081720 RETENEDOR EJE DE CAMBIOS 1 1
2 T0335014 ARANDELA 15X30X1 1 1
3 M7080570 ENGRANAJE DE STARTER 1 1
4 M1080890 RACH STARTER 1 1
5 M1080930 RESORTE RACH STARTER 1 1
6 M1201190 TORNILLO M6X30 2 2
7 M1080900 GUIA 1 1
8 N2081650 TOPE GUIA STARTER 1 1
9 M7080740 EJE PATA DE ARRANQUE 1 1
10 T0335714 ARANDELA 16X30X0.5 1 1
11 M1080940 RESORTE 1 1
12 N3080270 GUIA 1 1
13 M7081950 BASE PATA DE ARRANQUE 1 1
14 N2081450 PIN PATA DE ARRANQUE 1 1
15 N3200240 SEGURO EJE ARRANQUE 1 1
16 N2081440 MUNICION PATA DE ARRANQUE 1 1
17 N2081430 RESORTE PATA DE ARRANQUE 1 1
18 N2081760 HULE PATA ARRANQUE 1 1
19 M7081500 PATA DE ARRANQUE COMPLETO 1 1
20 M7081490 PATA DE ARRANQUE SOLA 1 1

26
FIG. 10
2
TREN DELANTERO
TRANSMISIÓN

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 M1200260 COJINETE CARTER 20X47X14 C3 6204 1 1
2 M7200250 RETENEDOR 20X40X6 1 1
3 M7081100 BASE CADENA DE TRACCION 1 1
4 T0332068 TORNILLO M6X12 2 2
5 N9112830 CADENA DE TRACCION 130L 1 1
6 N9322720 SEGURO CADENA DE TRACCION 1 1
7 N9080250 SPROCKET DELANTERO 14T 1 1
8 M7080870 SEGURO SPROCKET 1 1
9 M1200940 TORNILLO M5X10 2 2
10 M7200260 COJINETE DE BALINES NB 15X23X12 1 1
11 T0335014 ARANDELA 15X30X1 1 1
12 M7080400 ENGRANAJE ARRANQUE 1 1
13 M7080340 ENGRANAJE 1 VELOCIDAD 1 -
13A R1080800 ENGRANAJE 1 VELOCIDAD - 1
14 M7200420 ESPACIADOR 1 1
15 M7080310 ENGRANAJE 4VELOCIDAD ENTRADA 1 -
15A R1081130 ENGRANAJE 4VELOCIDAD ENTRADA - 1
16 T0330174 SEGURO ENGRANAJE 20X1.2 2 VELOCIDAD 1 1
17 M7080860 ARANDELA ENGRANAJES 1 1
18 M7080280 ENGRANAJE 3 VELOCIDAD ENTRDA 1 1
19 M7080320 ENGRANAJE 5 VELOCIDAD ENTRADA 1 1
20 M7081300 EJE DE ENTRADA 1 1
21 M7080890 ENGRANAJE 2 VELOCIDAD SALIDA 1 1

27
FIG. 10
1
TREN DELANTERO
TRANSMISIÓN

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
22 N5080060 BUSHING ENGRANAJE 1 1
23 M7200040 ARANDELA DE ENGRANAJES 1 1
24 M7080460 EJE ENGRANAJES 1 1
25 M7080439 EJE SALIDA 1 1
26 M7080309 ENGRANAJE 4 VELOCIDAD SALIDA 1 -
26A AR1081120 ENGRANAJE 4 VELOCIDAD SALIDA - 1
27 T0330174 SEGURO ENGRANAJE 20X1.2 2 VELOCIDAD 1 1
28 M7080339 ENGRANAJE 3 VELOCIDAD SALIDA 1 1
29 M7080299 ENGRANAJE 5 VELOCIDAD SALIDA 1 1
30 M7080269 ENGRANAJE 2 VELOCIDAD SALIDA 1 1
31 M1200300 COJINETE 12X28X8 1 1
32 M1200290 COJINETE 30X55X13 C3 6006 1 1
33 M7080530 SEGURO 1 1
34 T0332238 TORNILLO ENGRANAJES 2 2
35 M7080370 ENGRANAJE LOCO 1 1
36 M7200460 ARANDELA DE EMPUJE 1 1
37 C8080260 COJINETE ENGRANAJE STARTER 1 1
38 M7200430 ARANDELA VELOCIDADES 1 1
39 M7080450 KIT EJE DE ENGRANAJES 1 1 N.I
40 N9323050 KIT DE TRACCION 14/46/130 1 1 **
41 M7321580 KIT RETENEDORES 1 1 **

28
FIG. 11
2
TREN DELANTERO
MECANISMO DE CAMBIOS

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 M7081790 EJE DE VELOCIDADES 1 1
2 T3040510 RESORTE EJE VELOCIDADES 1 1
3 M7081840 RESORTE 1 1
4 T8081410 TORNILLO 1 1
5 M7081640 PATA DE CAMBIOS 1 1
6 M7081740 HULE PATA DE CAMBIOS 1 1
7 T420462700 TUERCA M6X20 1 1
8 M7080690 GUIA DE ORQUETAS 1 1
9 M1080740 SEGURO SELECTOR CAMBIOS 1 1
10 T0332068 TORNILLO M6X12 1 1
11 T0331748 TORNILLO M6X16 1 1
12 M7081810 ESTRELLA DE CAMBIOS 1 1
13 M7081820 PIN SELECTOR DE CAMBIOS 1 1
14 M7081800 SELECTOR DE CAMBIOS 1 1
15 T8200320 SEGURO 5.0 1 1
16 T8081460 BASE EJE VELOCIDADES 1 1
17 C8080200 GUIA EJE VELOCIDADES 1 1
18 T0332228 TORNILLO M6x16 6.8 2 2
19 M7080590 ORQUETA NO.2 1 1
20 M7080580 ORQUETA NO.1 1 1
21 N2081570 ESPACIADOR DE ORQUETAS 3 3
22 N2060100 ARANDELA ESPECIAL DE CONTACTO 1 1
23 T0332238 TORNILLO ENGRANAJES 1 1

29
FIG. 11
MECANISMO DE CAMBIOS

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
24 M7081850 EMPAQUE SWITCH 1 1
25 M7081860 CAJA CAMBIOS 1 1
26 T0335068 ARANDELA 4.3X10X8 1 1
27 T0335548 ARANDELA 3.3X8X.50 1 1
28 T0332018 TORNILLO M3X4 1 1
29 M1080830 TENSOR SELECTOR DE CAMBIOS 1 1
30 M6080090 TOPE SELECTOR DE CAMBIOS 1 1
31 M1200690 ARANDELA 6X14X1 1 1
32 M7081290 RESORTE SELECTOR DE CAMBIOS 1 1
33 F200098 TORNILLO M5X20 3 3
34 M7080470 ORQUETA ALTA VELOCIDAD 1 1
35 M7080520 GUIA ORQUETA 2 2
36 T420305700 TUERCA M6 1 1
37 M7081450 HULE 2 2
38 M7081370 EXTENSION PATA DE CAMBIOS 1 1
39 M7081400 CODO PATA DE CAMBIOS 1 1
40 M7200550 TUERCA M6 2 2
41 M7081650 PATA DE CAMBIOS COMPLETA CON EXTENSION 1 1
42 M7200690 BUSHING EJE CAMBIOS 27X25 1 1
43 N9200220 ARANDELA 8.5X24X1.6 1 1
44 N9200230 TORNILLO M8x30 1 1

30
FIG. 12
TANQUE DE GASOLINA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9140470 TAPON TANQUE DE GASOLINA 1 -
2 M1200480 TORNILLO M8X25 1 -
3 N9140540 BUSHING TANQUE DE GASOLINA 1 -
4 ------------ TANQUE DE GASOLINA 1 -
5 K122810 HULE DE CHASIS 1 -
6 N9140530 HULE TANQUE DE GASOLINA 1 -
7 M1140220 MANGUERA LLAVE DE PASO GASOLINA 1 -
8 T414147000 SEGURO DE MANGUERA 1 -
9 N9140670 LLAVE DE PASO GASOLINA 3 -
10 N3140120 EMPAQUE LLAVE DE PASO GASOLINA 1 -
11 T420001700 ARANDELA A6.6 ZNB 2 -
12 T420462700 TUERCA M6X20 1 -
13 T0335558 ARANDELA M5.5x12x1 2 -
14 T0331708 TORNILLO M5X12 1 -
15 N9140650 MANGUERA DE GASOLINA 1 -
16 N9140700 BASE MANGUERA 2 -
17 M1040650 CLIP MANGUERA 1 -
18 N9160640 FLOTE DE GASOLINA 1 -
19 N2140060 HULE TANQUE DE GASOLINA 1 -
20 ------------ COBERTOR DE TANQUE LH 1 -
21 N9221859 COBERTOR INTERNO DE TANQUE LH 1 -
22 N3200340 TORNILLO 4.2X13 1 -
23 N9141000 ESPACIADOR COBERTOR DE TANQUE 1 -
24 N9221869 COBERTOR INTERNO DE TANQUE RH 1 -
25 ------------ COBERTOR DE TANQUE RH 1 -

31
FIG. 12A
TANQUE DE GASOLINA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9140470 TAPON TANQUE DE GASOLINA - 1
2 N9223920 COBERTOR DE TANQUE - 1
3 P3200010 TORNILLO M6x12 - 1
4 N92233800 HULE PROTECTOR TANQUE - 1
5 M1200480 TORNILLO M8X25 - 1
6 N9140540 BUSHING TANQUE DE GASOLINA - 1
7 N9224850 STICKER TANQUE - 1
8 ------------ TANQUE DE GASOLINA - 1 VER FIG. 31 A LA 36
9 K122810 HULE DE CHASIS - 1
10 N9140670 LLAVE DE PASO GASOLINA - 1
11 M1140220 MANGUERA LLAVE DE PASO GASOLINA - 1
12 T414147000 SEGURO DE MANGUERA - 1
13 N3140120 EMPAQUE LLAVE DE PASO GASOLINA - 1
14 T42000170 ARANDELA A6.6 ZNB - 1
15 T42046270 TUERCA M6X20 - 1
16 N9140530 HULE TANQUE DE GASOLINA - 1
17 ------------ COBERTOR DE TANQUE LH - 1 VER FIG. 31 A LA 36
18 N9140650 MANGUERA DE GASOLINA - 1
19 N9222890 COBERTOR INTERNO DE TANQUE LH - 1
20 N3200340 TORNILLO 4.2X13 - 8
21 N9222910 COBERTOR INTERNO DE TANQUE RH - 1
22 ------------ COBERTOR DE TANQUE RH - 1 VER FIG. 31 A LA 36
23 M1040650 CLIP MANGUERA - 1
24 R1200380 TORNILLO M5X14 - 4
25 N9140700 BASE MANGUERA - 1
26 N9160640 FLOTE DE GASOLINA - 1 ALT. N9161700
27 T0332275 ARANDELA M6X16 - 4
28 K3200840 SEGURO HULE M6 - 5
29 N2140060 HULE TANQUE DE GASOLINA - 1

32
FIG. 13
CHASIS COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9123920 TACO DELANTERO SOLO RH 1 -
2 N9124050 HULE DE TACO DELANTERO 2 -
3 N9123990 BASE HULE DE TACO 2 -
4 N9124040 TACO DELANTERO SOLO RH 1 -
4A N9124030 TACO DELANTERO SOLO LH 1 -
5 N9124000 PIN 2 -
6 T420510700 TORNILLO M5X16 4 -
7 N9200250 TORNILLO M10X25 2 -
8 N9112000 HULE PEDAL DE FRENO 1 -
9 N9112010 PEDAL DE FRENO COMPLETO 1 -
10 N2200470 TORNILLO M6X20 1 -
11 N9200220 ARANDELA 8.5X24X1.6 6 -
12 N9124450 ARANDELA 6 -
13 N9111840 EJE PEDAL DE FRENO 1 -
14 N9200230 TORNILLO M8x30 6 -
15 N9124300 BASE TACO 1 -
16 T0330048 PIN 2.0X20 5 -
17 N2110600 PIN 2 -
18 N9125030 TACO TRASERO COMPLETO RH 1 -
19 N9121790 PIN 2 -
20 N9123980 RESORTE DE TACO 2 -
21 N92210207D TACO TRASERO RH 2 -
22 N9220880 BASE SWITCH 1 -
23 T0335558 ARANDELA M5.5x12x1 2 -
24 C1200020 TORNILLO 2 -
25 N9125580 ESPACIADOR 1 -

33
FIG. 13
CHASIS COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
26 T420305700 TUERCA M6 1 -
27 T420462700 TUERCA M6X20 1 -
28 T0330408 ARANDELA M6 1 -
29 T420452700 TORNILLO M6X12 1 -
30 N9112140 BASE SWITCH FRENO 1 -
31 N92210607D MANIJA TRASERA RH (COLA) 1 -
32 N92210507D MANIJA TRASERA LH (COLA) 1 -
33 N3120410 TOPE DE CHASIS 2 -
34 M1200120 TORNILLO M8120 1 -
35 N9091630 GUIA CADENA 1 -
36 M1200110 TORNILLO M8X95 1 -
37 N9124890 HULE 1 -
38 N92210107D TACO TRASERO LH 1 -
39 T420452700 TORNILLO M6X12 4 -
40 T0334548 TUERCA M8 1 -
41 T3257598 ARANDELA 2 -
42 N9125070 HULE TORNILLO 1 -
43 N9125040 PLATO TACO 1 -
44 M3200060 TORNILLO M8X85 1 -
45 N9125060 BUSHING 1 -
46 N9125050 BUSHING TACO 1 -
47 N3200150 TORNILLO 1 -
48 N9123930 TACO DELANTERO COMPLETO LH 1 -
49 U6200030 SEGURO DE TACO 14 1 -
50 N9221560 PIN PALANCA VELOCIDADES 1 -

34
FIG. 13
CHASIS COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
51 N9124020 RESORTE PATA FRENO 2 -
52 N9124200 BASE TACO LH 1 -
53 N9123970 GUIA TACO LH 2 -
54 N9200310 PIN TACO B8X42 2 -
55 N9221440 BASE DE DEFENSA 1 -
56 N9200280 ARANDELA 1 -
57 N9124990 BASE CARGADOR MOTOR LH 1 -
58 N9125000 BASE CARGADOR MOTOR RH 1 -
59 N9221710 PARRILLA LATERAL 1 -
60 N9122990 CARGADOR MOTOR SUPERIOR LH 1 -
61 M1200890 TUERCA PROTECTOR ESCAPE 6 -
62 N9123000 BASE CARGADOR MOTOR SUPERIOR RH 1 -
63 M7200070 TORNILLO M8X55 3 -
64 T0331058 TORNILLO M8X16 4 -
65 N9221690 DEFENSA 1 -
66 T0330318 ARANDELA M8 4 -
67 T420454700 TORNILLO M8X20 4 -
68 N9125020 TACO DELANTERO LH 1 -
69 N9125010 TACO LH 2 -
70 T0335605 ARANDELA 6.5X16X1.2 4 -
71 N9124380 CHASIS 1 -
72 N9111870 RESORTE SWITCH FRENO 1 -
73 N9111680 VARILLA FRENO 1 -
74 N9200300 ORING PATA FRENO 1 -
75 N9123750 BASE 2 -
76 N9125590 ESPACIADOR 1 -

35
FIG. 13A
CHASIS

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9123920 TACO DELANTERO SOLO RH - 1
2 N9124050 HULE DE TACO DELANTERO - 2
3 N9123990 BASE HULE DE TACO - 2
4 N9124050 HULE DE TACO DELANTERO - 1
5 N9124000 PIN - 2
6 T420510700 TORNILLO M5X16 - 4
7 T420510700 TORNILLO M5X16 - 2
8 N9123980 RESORTE DE TACO - 2
9 N9126160 COBERTOR BOMBA FRENO - 1
10 T0332275 ARANDELA M6X16 - 2
11 T0335578 ARANDELA 6.5X13X1 - 1
12 N9223080 COBERTOR INFERIOR RH - 1
13 M7200070 TORNILLO M8X55 - 2
14 S1125290 CUNA BASE DE TIMON - 1
15 P3200010 TORNILLO M6x12 - 4
16 N9125980 BASE DE TACO DELANTERO RH - 1
17 N9223950 BASE CHASIS - 1
18 N9200300 O RING - 1
19 N9111870 RESORTE PEDAL DE FRENO - 1
20 N9111840 EJE PEDAL DE FRENO - 1
21 T420955700 TORNILLO M8X40 - 1
22 K200320 TORNILLO 4.2X16 - 4
23 S1101250 TORNILLO M8X35 - 2
24 N9222960 TACO TRASERO COMPLETO RH - 1
25 N9123940 TACO TRASERO SOLO RH - 1
26 N9121790 PIN - 2

36
FIG. 13A
CHASIS

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
27 N9123970 SEGURO - 2
28 T0330048 PIN 2.0X20 - 2
29 T0330318 ARANDELA M8 - 4
30 N9222850 BASE DE TACO RH - 1
31 N9125590 ESPACIADOR - 1
32 N9124890 HULE - 1
33 N9125860 CHASIS - 1
34 N9125580 ESPACIADOR - 1
35 T420463700 TORNILLO M6X25 - 2
36 N9123220 SWITCH SILLON - 1
37 T0336018 ARANDELA 8.5X20X2 - 2 ALT. G5200400
38 T0330318 ARANDELA M8 - 6
39 T420454700 TORNILLO M8X20 - 4
40 N9220800 PARRILLA LATERAL - 1
41 K122810 HULE DE CHASIS - 1
42 N9122990 CARGADOR MOTOR SUPERIOR LH - 1
43 N9223280 DEFENSA - 1
44 M1200890 TUERCA M8x1.2 - 3
45 M1200120 TORNILLO M8120 - 1
46 N5200330 TORNILLO M8X100 - 1 ALT. M1200110
47 S1101250 TORNILLO M8X35 - 2
48 N9222840 BASE DE TACO LH - 1
49 M1200480 TORNILLO M8X25 - 3
50 N9222950 TACO TRASERO COMPLETO LH - 1
51 N9123980 RESORTE DE TACO - 2

37
FIG. 13A
CHASIS

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
52 N9223070 COBERTOR INFERIOR LH - 1
53 N9123930 TACO DELANTERO COMPLETO LH - 1
54 N9124030 TACO DELANTERO SOLO LH - 1
55 N9125990 PIN PATA DE CAMBIOS - 1
56 N9125920 BASE DE TACO DELANTERO LH - 1
57 N9126170 CONECTOR REPOSAPIE - 1
58 M1200060 ARANDELA 8.5X18X2.3 - 2
59 N9124990 BASE CARGADOR MOTOR LH - 1
60 N9123750 BASE - 4
61 N9125000 BASE CARGADOR MOTOR RH - 1
62 M1200890 TUERCA M8x1.2 - 2
63 N9200250 TORNILLO M10X25 - 2
64 T0335528 ARANDELA 10.5X18X1.6 - 2
65 T0334038 TUERCA M10 - 1
66 T0330328 ARANDELA M10 - 1
67 K3100590 CUNA INFERIOR DE TIMON - 1
68 N22000470 TORNILLO M6X20 - 1
69 N9112010 PEDAL DE FRENO COMPLETO - 1
70 N9112000 HULE PEDAL DE FRENO - 1
71 T0331058 TORNILLO M8X16 - 6
72 N9221440 BASE DE DEFENSA - 1
73 N9123950 TACO TRASERO SOLO LH - 1
74 N92210607D MANIJA TRASERA RH (COLA) - 1
75 N92210507D MANIJA TRASERA LH (COLA) - 1
76 N3120410 TOPE DE CHASIS - 2

38
FIG. 14
PATA LATERAL Y PATA CENTRAL

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9124730 PATA DOBLE 1 1
2 N8200050 PERNO CENTRAL PATA DOBLE 1 1
3 N9200210 TORNILLO M10X30 1 1
4 M1201000 TUERCA M8 1 1
5 N3120860 RESORTE PATA DOBLE 1 1
6 N9124640 PATA LATERAL 1 1
7 N5121610 RESORTE PATA LATERAL 1 1
8 N3121540 ESPACIADOR PATA DOBLE 1 1
9 T0330328 ARANDELA M10 1 1
10 T0334038 TUERCA M10 1 1
11 N9321940 PATA LATERAL COMPLETO 1 1 **

39
FIG. 15
SILLÓN

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9130060 SILLON COMPLETO 1 -
1A N9130150 SILLON COMPLETO - 1
2 N9130090 COBERTOR DE SILLON 1 -
2A N9130180 COBERTOR DE SILLON - 1
3 N9130080 ESPONJA SILLON 1 -
3A N9130170 ESPONJA DE SILLON - 1
4 N9130070 BASE SILLON 1 -
4A N9130160 BASE SILLON - 1
5 M1130240 HULE SILLON 4 -
6 N8130130 HULE DE SILLON 4 -
7 K210800 O RING 1 -
8 K3122249 TORNILLO M5X65 2 2
9 N9123220 SWITCH SILLON 1 1
10 N9170090 CABLE DE SILLON 1 1
11 N9130120 HULE DE SILLON - 4

40
FIG. 16
TIMÓN Y CABLES

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9200350 TORNILLO M6X157 2 2
2 N9150770 BALANCE DE TIMON 2 2
3 N9151200 ESPACIADOR TIMON 2 2
4 N9221170 MANGO RH 1 1
5 N9151190 TUBO INTERNO DEL MANGO 2 2
6 N9151210 TOPE TIMON 2 2
7 M1200900 TUERCA M6 2 2
8 N9151390 TIMON RH 1 1
9 N91111403C DEPOSITO LIQUIDO FRENOS DELANTERO 1 1
10 N9322020 MANECILLA RH 1 1 **
11 T0335608 ARANDELA 6.5x16x1.2 2 2
12 N9221460 RETROVISOR RH 1 1
13 N9221450 RETROVISOR LH 1 1
14 N9200150 TORNILLO M6X30 2 2
15 N9151380 COBERTOR TIMON 1 -
15A N9151660 COBERTOR TIMON - 1
16 N9151400 TIMON LH 1 1
17 N9221070 MANGO LH 1 1
18 T7200120 TORNILLO M6X25 1 1
19 -------------- ARANDELA 1 1
20 N9150450 PORTAMANECILLA LH 1 1

41
FIG. 16
TIMÓN Y CABLES

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
21 N91505203C MANECILLA LH 1 1
22 N91504403C MANECILLA DE CLUTCH COMPLETO 1 1
23 N3150280 TORNILLO M5 1 1
24 N9161200 SWITCH TIMON LH 1 -
24A N9161930 SWITCH TIMON LH - 1
25 M7200060 TORNILLO M8X50 2 2
26 M7110280 TORNILLO M8X30 2 2
26 M7110280 TORNILLO M8X30 2 2
27 T0330408 ARANDELA M6 2 2
28 N9101000 BASE SUPERIOR TIMON 1 1
29 N9160480 SWITCH DE IGNICION 1 1
30 T420518000 TORNILLO M6X20 2 2
31 T0330408 ARANDELA M6 2 2
32 N9161150 SWITCH TIMON RH 1 -
32A N9161940 SWITCH TIMON RH - 1
33 N9214830 EMBLEMA TIMON 1 1
34 N9170250 CABLE DE CLUTCH COMPLETO 1 1
35 N9170240 CABLE CHOKE AIRE 1 1
36 N9170230 CABLE DE ACELERACION 1 1 NO APLICA
36A N9170340 CABLE DE ACELERACION - 1
37 N9160910 SWITCH CLUTCH 1 1
38 N9151220 KIT INTERNO DE MANGO 2 2

42
FIG. 17
SILVÍN

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9161370 PIDEVIAS DELANTERO COMPLETO RH 1 -
2 N9321830 TALCO PIDEVIAS LH/RH 1 -
3 K3160450 BOMBILLA PIDEVIAS 12V 10W 2 -
4 N3120600 HULE BASE PIDEVIAS 4 -
5 N9220460 COBERTOR SILVIN RH 1 -
6 M7121680 BASE SILVIN 1 -
7 T420001700 ARANDELA A6.6 ZNB 1 -
8 T420452700 TORNILLO M6X12 2 -
9 N9220240 VISOR DE SILVIN 1 -
10 K5200010 TORNILLO 4.2X9.5 6 -
11 N8220180 HULE BASE SILVIN 2 -
12 N9220360 BASE SILVIN 1 -
13 N8122610 ARANDELA DE COPA 2 -
14 M1200610 TORNILLO M6X20 4 -
15 N9220320 COBERTOR SILVIN LH 1 -
16 T0332275 ARANDELA M6X16 2 -
17 N9161360 PIDEVIAS DELANTERO COMPLETO LH 1 -
18 M1200500 TORNILLO M6X40 1 -
19 P1200100 ARANDELA 6.4X18X1.5 2 -
20 N8220500 HULE BASE SILVIN 2 -

43
FIG. 17
SILVÍN

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
21 N3120130 HULE SILVIN 2 -
22 N9220370 BASE TIMON 1 -
23 T0335618 ARANDELA 6.5x20.0x1.6 2 -
24 P1200060 TUERCA M6 1 -
25 K3160520 BOMBILLA LUZ MEDIA 2 -
26 M7160190 BOMBILLA SILVIN 1 -
27 S1160200 ESPACIADOR TORNILLO SILVIN 4 -
28 K3200900 TORNILLO 4.2X30 4 -
29 S1160190 HULE TORNILLO SILVIN 4 -
30 N9160390 SILVIN COMPLETO 1 -
31 ------------- KEIS SILVIN 1 -
32 N8220510 SOPORTE PORTAPLACA DELANTERO 1 -
33 T0331718 TORNILLO M5X16 2 -
34 N3211120 ROMPEVIENTOS 1 -
35 T8200120 TORNILLO ROMPEVIENTOS M5X12 2 -
36 N3120140 BUSHING COBERTOR TRASERO 2 -
37 N9321820 TALCO PIDEVIAS RH/LH 1 -
38 N9160890 CABLE BOMBILLA SILVIN 1 -
39 N9160880 ARNÉS COMPLETO BOMBILLA LUZ MEDIA 1 -
40 N9221490 COBERTOR DE ASPIROMETRO 1 -

44
FIG. 17A
SILVÍN

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9161370 PIDEVIAS DELANTERO COMPLETO RH - 1
2 N9321830 TALCO PIDEVIAS LH/RH - 2
3 K3160450 BOMBILLA PIDEVIAS 12V 10W - 2
4 N8200080 TORNILLO M5X10 - 4
5 N9224840 VISOR DE SILVIN - 1
6 M1200820 TORNILLO M6X25 - 2
7 N3120130 HULE SILVIN - 2
8 N9223480 BASE SILVIN LH - 1
9 T0330328 ARANDELA M10 - 2
10 T0334038 TUERCA M10 - 2
11 N9223490 BASE SILVIN RH - 1
12 N8122610 ARANDELA DE COPA - 6
13 N5200340 TORNILLO M6X16 - 4
14 T420462700 TUERCA M6X20 - 4
15 N3200340 TORNILLO 4.2X13 - 6
16 N3200220 TORNILLO M6X16 - 2
17 S1200700 CLIP HULE DE TANQUE - 2
18 N9223360 BASE COBERTOR SILVIN INTERNO RH - 1
19 ------------- COBERTOR SILVIN INTERNO LH - 1 VER FIG. 31 A LA 36
20 N9200460 HULES SILVIN - 4

45
FIG. 17A
SILVÍN

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
21 N9223290 BASE INFERIOR SILVIN - 1
22 P200270 TORNILLO M6x12 6.8 ZNG - 2
23 N9222820 SILVIN COMPLETO - 1
24 N9223540 LUZ MEDIA 0.5,1 LED - 1
25 N5120820 HULE SILVIN - 4
26 N9324460 SILVIN SOLO - 1
27 ----------- CLIP SILVIN - 2
28 N9223530 LUZ MEDIA 0.5,1 LED - 1
29 M7160190 BOMBILLA SILVIN - 1
30 N9324450 BASE BOMBILLA DE SILVIN - 1
31 N9162100 CABLE SILVIN - 1
32 N9223350 COBERTOR INTERNO DE SILVIN LH - 1
33 N3120990 HULE VISOR SILVIN - 2
34 ----------- COBERTOR KEIS SILVIN LH - 1 VER FIG. 31 A LA 36
35 N9161360 PIDEVIAS DELANTERO COMPLETO LH - 1
36 N9223370 SOPORTE PORTAPLACA - 1
37 T0332275 ARANDELA M6X16 - 2
38 N9222980 ESTRUCTURA SILVIN - 1
39 T7100380 HULE ESTRUCTURA SILVIN - 4

46
FIG. 18
COBERTORES

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9212050 CHAPA TAPADERA LATERAL 1 -
2 --------- TAPADERA LATERAL RH 1 - VER FIG. 31 A LA 36
3 M1200820 TORNILLO M6X25 2 -
4 T420462700 TUERCA M6X20 4 -
5 T0335618 ARANDELA 6.5x20.0x1.6 4 -
6 N3120130 HULE SILVIN 2 -
7 --------- COBERTOR TRASERO RH 1 - VER FIG. 31 A LA 36
8 N9220560 HULE DE COBERTOR 2 -
9 --------- COBERTOR CENTRAL TRASERO 1 - VER FIG. 31 A LA 36
10 K3200840 SEGURO HULE M6 4 -
11 M1201050 TORNILLO 2 -
12 --------- COBERTOR TRASERO LH 1 - VER FIG. 31 A LA 36
13 --------- TAPADERA LATERAL LH 1 - VER FIG. 31 A LA 36
14 N3130100 HULE TAPADERA LATERAL 2 -
15 N9220530 HULE TAPADERA LATERAL 1 -
16 N9222020 COBERTOR DE STOP 1 -
17 C8200040 TORNILLO M6X12 1 -
18 N8121710 BASE PLACA 1 -
19 T0334146 TUERCA M6 1 -
20 N9220490 LUZ DE PLACA 1 -

47
FIG. 18
COBERTORES

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
21 T5227360 BOMBILLA LUZ PLACA 12V 3.4W 1 -
22 N9222080 BASE DE LODERA TRASERA 1 -
23 T0335605 ARANDELA 6.5X16X1.2 1 -
24 T0332275 ARANDELA M6X16 1 -
25 M7160120 REFLECTOR TRASERO 1 -
26 C8200040 TORNILLO M6X12 4 -
27 K3200840 SEGURO HULE M6 4 -
28 N9222040 BASE DE LODERA TRASERA 1 -
29 ------------ COBERTOR MOTOR LH 1 - VER FIG. 31 A LA 36
30 ------------ COBERTOR MOTOR CENTRAL 1 - VER FIG. 31 A LA 36
31 ------------ COBERTOR MOTOR RH 1 - VER FIG. 31 A LA 36
32 T0334560 TUERCA M5 1 -
33 N9222010 SALPICADERA TRASERA 1 -
34 N9222000 LODERA TRASERA 1 -
35 K200320 TORNILLO 4.2X16 2 -
36 T420302700 TUERCA M5 2 -
37 N9220480 BASE FRONTAL DE LODERA TRASERA 1 -
38 P3200010 TORNILLO M6x12 1 -
39 N8220300 BASE DE PORTAPLACA 1 -

48
FIG. 18A
COBERTORES

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9212050 CHAPA TAPADERA LATERAL - 1
2 ------------ COBERTOR DE CHASIS RH - 1 VER FIG. 31 A LA 36
3 N9220530 HULE TAPADERA LATERAL - 2
4 ------------ COBERTOR TRASERO RH - 1 VER FIG. 31 A LA 36
5 M1200820 TORNILLO M6X25 - 2
6 N3200340 TORNILLO 4.2X13 - 6
7 R1220770 HULE COBERTOR TRASERO - 2
8 N9220560 HULE DE COBERTOR - 2
9 M1201050 TORNILLO - 1
10 K3200840 SEGURO HULE M6 - 5
11 N3120130 HULE SILVIN - 5
12 N9220960 BASE LAMPARA TRASERA - 1
13 N8220180 HULE BASE SILVIN - 1
14 N8122610 ARANDELA DE COPA - 1
15 N2200500 TORNILLO M6X1X25 - 1
16 ------------ COBERTOR TRASERO CENTRAL - 1 VER FIG. 31 A LA 36
17 N9220400 BASE DE STOP - 1
18 T420305700 TUERCA M6 - 2
19 T0335608 ARANDELA 6.5x16x1.2 - 3
20 K200320 TORNILLO 4.2X16 - 2
21 S1200700 CLIP HULE DE TANQUE - 2
22 N9222300 COBERTOR DE STOP - 1
23 K3200830 TUERCA M5 - 2

49
FIG. 18A
COBERTORES

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
24 M1200660 TORNILLO M5X16 - 2
25 ---------- TAPADERA CHASIS LH - 1 VER FIG. 31 A LA 36
26 T0335605 ARANDELA 6.5X16X1.2 - 3
27 T0335608 ARANDELA 6.5x16x1.2 - 1
28 N9222080 BASE DE LODERA TRASERA - 1
29 N9220490 LUZ DE PLACA - 1
30 T5227360 BOMBILLA LUZ PLACA 12V 3.4W - 1
31 ---------- COBERTOR TRASERO LH - 1 VER FIG. 31 A LA 36
32 D127420 BASE PLACA - 1
33 T0334146 TUERCA M6 - 2
34 M7160120 REFLECTOR TRASERO - 1
35 T420305700 TUERCA M6 - 1
36 N9222040 BASE DE LODERA TRASERA - 1
37 N9223890 LODERA TRASERA - 1
38 N9222010 SALPICADERA TRASERA - 1
39 C8200040 TORNILLO M6X12 - 3
40 N9220480 BASE FRONTAL DE LODERA TRASERA - 1
41 P3200010 TORNILLO M6x12 - 1
42 ---------- COBERTOR DE MOTOR LH - 1 VER FIG. 31 A LA 36
43 M1200670 TORNILLO M6X20 - 3
44 N9222779 COBERTOR DE MOTOR CENTRAL - 1
45 ---------- COBERTOR DE MOTOR RH - 1 VER FIG. 31 A LA 36

50
FIG. 19
ASPIRÓMETRO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9222060 RELOJ ASPIROMETRO 1 -
2 N9322040 COBERTOR DE ASPIROMETRO 1 -
3 ----------- COBERTOR INFERIOR RELOJ ASPIROMETRO 1 -
4 ----------- TORNILLO ASPIROMETRO 1 -
5 N9220760 HULE 3 -
6 T0335608 ARANDELA 6.5x16x1.2 3 -
7 T420305700 TUERCA M6 3 -
8 N9222990 ASPIROMETRO COMPLETO - 1
9 N3200340 TORNILLO 4.2X13 - 3
10 N8122610 ARANDELA DE COPA - 3
11 N3120130 HULE SILVIN - 3
12 N9222970 COBERTOR DE ASPIROMETRO - 1
13 N9223960 COBERTOR PLASTICO - 1
14 N4221260 HULES RELOJ ASPIROMETRO - 4

51
FIG. 20
STOP

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 P1200060 TUERCA M6 4 4
2 T0335608 ARANDELA 6.5x16x1.2 4 4
3 N9220400 BASE DE STOP 1 1
4 N9161080 STOP COMPLETO LED 1 1
5 N9161380 PIDEVIAS TRASERO LH 1 1
6 T0330328 ARANDELA M10 2 2
7 T0334038 TUERCA M10 2 2
8 K3160450 BOMBILLA PIDEVIAS 12V 10W 2 2
9 N9321830 TALCO PIDEVIAS LH/RH 1 1
10 N9221290 BASE STOP 1 1
11 N9161390 PIDEVIAS TRASERO RH 1 1
12 N9321820 TALCO PIDEVIAS RH/LH 1 1

52
FIG. 21
SISTEMA ELÉCTRICO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9324120 ARNÉS 1 -
1A N9161190 ARNÉS - 1
2 N9160900 SWITCH STOP 1 1
3 N8111110 RESORTE SWITCH STOP 1 1
4 T420452700 TORNILLO M6X12 1 1
5 T0330408 ARANDELA M6 3 3 ALT. P1200050
6 R1060070 REGULADOR VOLTAJE 1 1
7 N9160840 BOCINA RH 1 1
7A N9160850 BOCINA LH 1 1
8 T0330318 ARANDELA M8 1 1
9 T420454700 TORNILLO M8X20 1 1
10 N9122690 ABRAZADERA BATERIA 9A 1 1
11 M7060190 BATERIA 9A 1 1
12 N3060110 RESPIRADERO BATERIA 1 1
13 N9125210 BASE BATERIA 1 -
13A N9125310 BASE BATERIA - 1
14 N9160380 FLASHER 1 1
14A N9161260 RELAY 1 1
15 N9160680 ESPONJA BATERIA 1 1
16 N9212210 KIT SWITCH 1 1
17 N3160340 ABRAZADERA ARNÉS 2 2
18 T0331708 TORNILLO M5X12 2 2
19 M7160210 SENSOR REGULADOR CONBUSTIBLE 1 -

53
FIG. 21
SISTEMA ELÉCTRICO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
19A N9161890 SENSOR REGULADOR CONBUSTIBLE - 1 N.I
20 N9160480 SWITCH DE IGNICION 1 1
21 T420518700 TORNILLO M6X20 2 2
22 N9321400 LLAVE SWITCH 1 - N.I
23 N9060430 UNIDAD TCI 1 1
24 T0332275 ARANDELA M6X16 2 2
25 N9212390 STICKER BATERIA 1 1
26 N9161840 RELAY STARTER 1 1
27 N9161900 ARNÉS STARTER 1 1 NO APLICA
27A N9161810 ARNÉS STARTER - 1
28 R3160090 HULE RELAY 1 1
29 N9322980 FUSIBLE 10A - 2 N.I
30 N9324040 FUSIBLE 20A - 1 N.I
31 N3160310 ABRAZADERA ARNÉS 1 1
32 N9160920 RELAY STARTER COMPLETO 1 1 NO APLICA
32A N9161850 RELAY STARTER COMPLETO - 1
33 N9324050 DIODOS 5A - 1
34 N9215570 COBERTOR SWITCH DE IGNICION 1 1

54
FIG. 22
TREN DELANTERO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N91010808R TREN DELANTERO 1 -
2 N9101090 TUBO BARRA 2 -
3 N3100300 BUSHING INTERNO BARRA 2 -
4 N3100290 SEGURO BARRA 2 -
5 N3102420 RETENEDOR BARRA 2 -
6 N91008708R FUNDA DE BARRA RH 1 -
7 N8101230 TORNILLO BARRA 2 -
8 N8101220 ARANDELA BARRA 2 -
9 N3100330 ANILLO DE BARRA 2 -
10 N8101320 RESORTE DE BARRA 2 -
11 N9101120 FLAUTA BARRA 2 -
12 T420955700 TORNILLO M8X40 2 -
13 T0330318 ARANDELA M8 2 -
14 N5101939 RESORTE DE BARRA 2 -
15 N3102410 GUARDAPOLVO BARRA 2 -
16 N5101979 ARANDELA BARRA 2 -
17 N9101010 ESPACIADOR BARRA 2 -
18 M7100300 O RING BARRA 1 -
19 M7100310 TUERCA BARRA 2 -
20 N5101989 ARANDELA 2 -
21 N5101999 TORNILO 2 -
22 M7101170 GUARDAPOLVO BARRA 1 -
23 S1101150 CUNA SUPERIOR T BARRA 1 -
24 T420404000 BALIN 3/16 22 -
25 K3200450 MUNICIONES BARRA 19 -

55
FIG. 22
TREN DELANTERO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
26 N8120910 CUNA INFERIOR T BARRA 1 -
27 N8120920 COBERTOR DE CUNA 1 -
28 N9322140 T BARRAS 1 -
29 N2100170 TUERCA T BARRAS 1 -
30 T410043700 ARANDELA BARRA 1 -
31 T0254088 CUNA TIMON 1 -
32 N91008208R FUNDA DE BARRA LH 1 -
33 M7101020 ESPACIADOR TORNILLO 4 -
34 ------------ LODERA DELANTERA 1 - VER FIG. 31 A LA 36
35 N3100220 GUIA CABLE 1 -
36 M7100570 BASE LODERA DELANTERA 1 -
37 N3100230 CLIP LODERA 1 -
38 T420454700 TORNILLO M8X20 4 -
39 T0330318 ARANDELA M8 4 -
40 N91009608R BARRA COMPLETA LH 1 - N.I
41 N91009708R BARRA COMPLETA RH 1 - N.I
42 K3100590 CUNA INFERIOR DE TIMON 1 -
43 S1125290 CUNA BASE DE TIMON 1 -
44 N9100770 BUSHING BARRA 1 -
45 N9100890 ARANDELA 1 -
46 N9101020 TAPON DE BARRA 2 -
47 N9112180 ABRAZADERA 1 -
48 N8320070 KIT DE CUNAS 1 - **

56
FIG. 22A
TREN DELANTERO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N91010808R TREN DELANTERO - 1
2 N9101090 TUBO BARRA - 2
3 N3100300 BUSHING INTERNO BARRA - 2
4 N3100290 SEGURO BARRA - 2
5 N3102420 RETENEDOR BARRA - 2
6 N91008708R FUNDA DE BARRA RH - 1
7 N8101230 TORNILLO BARRA - 2
8 N8101220 ARANDELA BARRA - 2
9 N3100330 ANILLO DE BARRA - 2
10 N8101320 RESORTE DE BARRA - 2
11 N9101120 FLAUTA BARRA - 2
12 T420955700 TORNILLO M8X40 - 2
13 T0330318 ARANDELA M8 - 2
14 N5101939 RESORTE DE BARRA - 2
15 N3102410 GUARDAPOLVO BARRA - 2
16 N5101979 ARANDELA BARRA - 2
17 N9101010 ESPACIADOR BARRA - 2
18 M7100300 O RING BARRA - 1
19 M7100310 TUERCA BARRA - 2
20 N5101989 ARANDELA - 2
21 N5101999 TORNILO - 2
22 M7101170 GUARDAPOLVO BARRA - 1
23 S1101150 CUNA SUPERIOR T BARRA - 1
24 T420404000 BALIN 3/16 - 22
25 K3200450 MUNICIONES BARRA - 19
26 N8120910 CUNA INFERIOR T BARRA - 1
27 N8120920 COBERTOR DE CUNA - 1

57
FIG. 22A
TREN DELANTERO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
28 N9322140 T BARRAS - 1
29 N2100170 TUERCA T BARRAS - 1
30 T410043700 ARANDELA BARRA - 1
31 T0254088 CUNA TIMON - 1
32 N91008208R FUNDA DE BARRA LH - 1
33 M7101020 ESPACIADOR TORNILLO - 4
34 ----------- LODERA DELANTERA - 1 VER FIG. 31 A LA 36
35 U2100190 HULE LODERA DELANTERA - 1
36 M7100570 BASE LODERA DELANTERA - 1 ALT. M7100370
37 N3100230 CLIP LODERA - 1
38 T420454700 TORNILLO M8X20 - 4
39 T0330318 ARANDELA M8 - 4
40 N91009608R BARRA COMPLETA LH - 1 N.I
41 N91009708R BARRA COMPLETA RH - 1 N.I
42 K3100590 CUNA INFERIOR DE TIMON - 1
43 S1125290 CUNA BASE DE TIMON - 1
44 N9100770 BUSHING BARRA - 1
45 N9100890 ARANDELA - 1
46 N9101020 TAPON DE BARRA - 2
47 N9111270 ABRAZADERA - 1
48 T0330408 ARANDELA M6 - 2 ALT. P1200050
49 P200270 TORNILLO M6x12 6.8 ZNG - 2
50 N9111220 GUIA MANGUERA DE FRENO - 1
51 N8320070 KIT DE CUNAS - 1 **

58
FIG. 23
2
TREN DELANTERO
RUEDA DELANTERA (FRENO DE DISCO)

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N3110990 EJE DELANTERO 1 1
2 T0335538 ARNADELA 12.5X22X2.3 2 2
3 M7110090 TORNILLO M8 6 6
4 N9111890 DISCO DE FRENO DELANTERO 1 1
5 N9112890 LLANTA DELANTERA COMPLETO 90 / 90-17 1 1
6 M7110160 ESPACIADOR DE COJINETE ARO DELANTERO 1 1
7 N3200010 COJINETE 12X37X12 2 2
8 N9112910 LLANTA DELANTERA 90/90-17 1 1
9 N9112860 ARO DE MAGNESIO 17X1.85 DELANTERO C/STICKER 1 1
10 M7110100 ESPACIADOR DE LLANTA 1 1
11 N9111800 SENSOR DE VELOCIDAD 1 1
12 T0334158 TORNILLO M12x1.25 1 1
13 N9216580 PROTECTOR ARO DELANTERO 4 4
14 N9112880 VALVULA DE LLANTA 1 1

59
FIG. 24
RUEDA TRASERA (FRENO DE DISCO)

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 K200410 TUERCA M14X1.5 1 1
2 M7200020 TORNILLO M8 1 1
3 N9090910 TENSOR CADENA DE TRACCION 1 1
4 N3091850 TORNILLO M8 2 1
5 T420305700 TUERCA M6 4 4
6 ---------- PIN MORDAZA 1 1 N9322190
7 ---------- PIN BASE MORDAZA 2 2 "
8 ---------- BASE MORDAZA 1 1 "
9 ---------- HULE MORDAZA 1 1 N9322250
10 ---------- TAPON MORDAZA 1 1 "
11 ---------- NIPLE MORDAZA 1 1 N9322190
12 ---------- NIPLE ENTRADA MORDAZA 1 1 N9322220
13 ---------- HULE MORDAZA 1 1 N9322190
14 ---------- NIPLE MORDAZA 2 2 N9322220
15 N9112060 MORDAZA TRASERA 1 1
16 ---------- BASE DISCO FRENO 1 1 N9321860
17 ---------- PASTILLA FRENO INTERNA 1 1 N9322240
18 ---------- PASTILLA FRENO EXTERNA 1 1
19 N9111340 DISCO DE FRENO TRASERO 200MM 1 1
20 M7110090 TORNILLO M8 3 3
21 N9112190 ESPACIADOR LLANTA TRASERA 1 1

60
FIG. 24
RUEDA TRASERA (FRENO DE DISCO)

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
22 T1339510 COJINETE 15X42X13X C3 6302Z 1 1
23 N9112920 LLANTA TRASERA 110/80-17 1 1
24 N9216580 PROTECTOR ARO DELANTERO 4 4
25 N9112840 ARO TRASERO 2.15X17 1 1
26 N9112750 LLANTA TRASERA COMPLETO 110/80-17 1 1
27 T1182200 ESPACIADOR DE LLANTA 1 1
28 T1339520 COJINETE LLANTA 15X35X11 1 1
29 T1181150 HULE DE MASA ARO TRASERO 1 1
30 N9112880 VALVULA DE LLANTA 1 1
31 N9110690 BUSHING PORTASPROCKET 1 1
32 T0331318 TORNILLOS SPROCKET TRASERO 4 4
33 T1181070 PORTASPROCKET 1 1
34 T1339120 COJINETE PORTASPROCKET 25X52X15 6205 1 1
35 N9112570 SPROCKET TRASERO 46 DIENTES 1 1
36 T1181160 SEGUROS SPROCKET TRASERO 2 2
37 T0334548 TUERCA M8 4 4
38 M7110740 BUSHING SPROCKET TRASERO 1 1
39 N9090940 TENSOR CADENA DE TRACCION LH 1 1
40 M7200010 ARANDELA 21.6X32X3.2 1 1
41 T0334640 TUERCA M20 1 1
42 N9110700 EJE LLANTA TRASERA 15X290 1 1

61
FIG. 25
MULETA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 T0334158 TORNILLO M12x1.25 1 1
2 T0336018 ARANDELA 8.5X20X2 2 2 ALT. G5200400
3 N3090670 BUSHING DE MULETA 2 2
4 N9092230 MULETA COMPLETO 1 1
5 C8090230 EJE DE MULETA 1 1
6 N8090380 HULE CADENA DE TRACCION 1 1

62
FIG. 26
SUSPENSIÓN TRASERA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9091700 CUBRECADENA 1 1
2 T420452700 TORNILLO M6X12 2 2
3 T420011700 ARANDELA 6.4 2 2
4 T0335628 ARANDELA 10.5X24X2.3 4 4
5 N9092260 AMORTIGUADOR TRASERO NEGRO 2 2
6 N9324060 KIT BUSHING DE AMORTIGUADOR 2 2
7 N3200050 TORNILLO M10X1.5X36 2 2
8 A200580 TUERCA M10X25 2 2

63
FIG. 27
FILTRO DE AIRE SECUNDARIO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9041080 TUBO ENTRADA AIRE 1 1
2 N2041150 CLIP MANGUERA 1 1
3 T0335608 ARANDELA 6.5x16x1.2 2 2
4 N2041670 HULE MONTAJE 1 1
5 N3160220 ESPACIADOR 1 1
6 N3200190 TORNILLO M6X30 1 1
7 N9040300 MANGUERA AIRE 1 1
8 N9041060 VALVULA INYECCION AIRE SAI 1 1
9 M7040060 MANGUERA AIRE 1 1
10 N2041160 CLIP MANGUERA 3 3
11 N9041560 TUBO INYECCION DE AIRE 1 1
12 N8040340 O RING 1 1
13 M1200640 TORNILLO M6x16 6.8 1 1
14 T41414700 CLIP MANGUERA 1 1
15 T0330408 ARANDELA M6 1 1 ALT. P1200050

64
FIG. 28
DISCO DE FRENO COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN REFERENCIA DE KIT
RTR 180 MASESA
1 ----- PISTON BOMBA DE FRENO 1 1 N9322840
2 ----- SEGURO BOMBA DE FRENO 1 1 “
3 ----- ANILLO BOMBA 1 1 “
4 ----- PISTON BOMBA DE FRENO 1 1 “
5 ----- ANILLO BOMBA DE FRENO 1 1 “
6 ----- RESORTE BOMBA DE FRENO 1 1 “
7 ----- TORNILLO MANECILLA 1 1 N9321500
8 ----- TORNILLO BOMBA DE FRENO 2 2 N9321530
9 ----- TAPADERA BOMBA DE FRENO 1 1 “
10 N9322010 DIAFRAGMA BOMBA DE FRENO 1 1 N9322840
11 ----- PROTECTOR 1 1 “
12 ----- ABRAZADERA 1 1 N9321510
13 ----- TORNILLO ABRAZADERA 2 2 “
14 N91111403C DEPOSITO LIQUIDO FRENOS DELANTERO 1 1
15 --- MANECILLA RH 1 1 N9322020
16 ----- TUERCA 1 1
17 ----- SWITCH FRENO 1 1 N9321520
18 ----- TORNILLO MANECILLA 1 1 “
19 ----- CABLE SWITCH FRENO 1 1 “
20 ----- MANGUERA FRENO 1 1 N9322030
21 N9111330 ARANDELA COBRE 4 4 N9321540
22 N9111320 TORNILLO MANGUERA 2 2 “
23 N9111270 ABRAZADERA 1 1

65
FIG. 28
DISCO DE FRENO COMPLETO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN REFERENCIA DE KIT
RTR 180 MASESA
24 T3257448 TORNILLO M6X10 1 1 REF. KIT. No.
25 N9111220 GUIA MANGUERA FRENO 1 1
26 ----- PIN MORDAZA 2 2
27 ----- NIPLE DE DRENADO (BOMBA AUX.) 1 1 N9321600
28 ----- TAPON DE NIPLE (BOMBA AUX.) 1 1 “
29 ----- MORDAZA SOLA 1 1
30 ----- TOPE MORDAZA 1 1 N9321550
31 N9111930 MORDAZA COMPLETA 1 1
32 ----- NIPLE MORDAZA 1 1 N9321550
33 ----- RESORTE MORDAZA 1 1 “
34 ----- TORNILLO 2 2 “
35 ----- TUERCA INTERNA MORDAZA 1 1 N9321570
36 ----- PASTILLA FRENO INTERNA 1 1 N9111300
37 ----- PASTILLA FRENO EXTERNA 1 1 “
38 U2200010 TORNILLO M8X27 2 -
38A S1101250 TORNILLO M8X35 - 2
39 ----- ARANDELA 1 1 N9321570
40 ----- PIN 1 1 N9321550
41 ----- PISTON MORDAZA 2 2 “
42 ----- BUSHING MORDAZA 1 1 “
43 ----- BASE PASTILLAS 1 1 N9321860
44 ----- HULES MORDAZA 2 2 N9321550
45 ----- HULES MORDAZA 2 2 “
46 ----- PLATO DIAFRAGMA 1 1 N9321530

66
FIG. 29
SISTEMA DE FRENO TRASERO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN REFERENCIA DE KIT
RTR 180 MASESA
1 M7110330 TORNILLO MANGUERA FRENO 2 2 ALT. N9111320
2 N9111430 MANGUERA FRENO 1 1
3 T0332275 TORNILLO M6X16 1 1
4 N9112070 DEPOSITO BOMBA FRENO 1 1
5 ----- TAPON DEPOSITO LIQUIDO FRENO 1 1 N9322270
6 ----- ORING DEPOSITO LIQUIDO FRENO 1 1 “
7 ----- EMPAQUE LIQUIDO FRENO 1 1 “
8 ----- DEPOSITO LIQUIDO FRENO 1 1 “
9 ----- MANGUERA FRENO 1 1 N9322260
10 ----- SEGURO MANGUERA 1 1 “
11 ----- AJUSTE BOMBA FRENO 1 1 “
12 ----- SEGURO MANGUERA 2 2 “
13 ----- ORING 1 1 “
14 ----- CUERPO BOMBA FRENO 1 1 “
15 ----- TOPE BOMBA FRENO 1 1 “
16 ----- PISTON BOMBA FRENO 1 1 “
17 ----- EMPAQUE BOMBA FRENO 1 1 “
18 ----- PLATO BOMBA FRENO 1 1 “
19 ----- CLIP 1 1 “
20 ----- HULE 1 1 “
21 ----- BUSHING 1 1 “
22 ----- EMPAQUE BOMBA FRENO 2 2 “
23 ----- UNION BOMBA 1 1 “
24 ----- SEGURO BOMBA 1 1 “
25 ----- PIN DE BOMBA 1 1 “
26 N9111870 RESORTE SWITCH FRENO 1 1
27 N9111840 EJE PATA FRENO 1 1
28 T0330318 ARANDELA M8 2 2
29 T420955700 TORNILLO M8X40 2 2

67
FIG. 30
KIT DE HERRAMIENTAS

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N9212270 KIT DE HERRAMIENTAS 1 1
2 ----- BOLSA HERRAMIENTAS 1 1
3 ----- MANGO DESARMADOR 1 1
4 ----- DESARMADOR 1 1
5 ----- LLAVE 14X17 1 1
6 ----- LLAVE 10X12 1 1
7 ----- LLAVE MONOSHOCK 1 1
8 ----- LLAVE CANDELA 1 1
9 ----- LLAVE CANDELA 1 1
10 ----- LLAVE 1 1

68
FIG. 31
PARTES PINTADAS GRIS TITANIO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N92201608DE LODERA DELANTERA GRIS TITANIO 1
2 N92228398D KEIS DE SILVIN GRIS TITANIO LH 1
3 N92228098D KEIS DE SILVIN GRIS TITANIO RH 1
4 N92228808D COBERTOR DE TANQUE LH GRIS TITANIO 1
5 N92229008D COBERTOR DE TANQUE RH GRIS TITANIO 1
6 N91411908D TANQUE DE GASOLINA GRIS TITANIO 1
7 N9222860 COBERTOR LATERAL LH NEGRO 1
8 N9222870 COBERTOR LATERAL RH NEGRO 1
9 N92222708D COBERTOR TRASERO LH GRIS TITANIO 1
10 N92222808D COBERTOR TRASERO RH GRIS TITANIO 1
11 N92222908D COBERTOR TRASERO CENTRAL GRIS TITANIO 1
12 N92227598D COBERTOR DE MOTOR LH GRIS TITANIO 1
13 N92227608D COBERTOR DE MOTOR RH GRIS TITANIO 1
14 N9224120 KIT STICKER 1

TVS APACHE RTR 180 REFRESH PAINTED PARTS

69
FIG. 32
PARTES PINTADAS NEGRO

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N92201600DE LODERA DELANTERA NEGRO 1
2 N92228390D KEIS DE SILVIN NEGRO LH 1
3 N92228090D KEIS DE SILVIN NEGRO RH 1
4 N92228800DA COBERTOR DE TANQUE LH NEGRO 1
5 N92229000DA COBERTOR DE TANQUE RH NEGRO 1
6 N91411900D TANQUE DE GASOLINA NEGRO 1
7 N9222860 COBERTOR LATERAL LH NEGRO 1
8 N9222870 COBERTOR LATERAL RH NEGRO 1
9 N92222700D COBERTOR TRASERO LH NEGRO 1
10 N92222800D COBERTOR TRASERO RH NEGRO 1
11 N92222900D COBERTOR TRASERO CENTRAL NEGRO 1
12 N92227590D COBERTOR DE MOTOR LH NEGRO 1
13 N92227690D COBERTOR DE MOTOR RH NEGRO 1
14 N9223980 KIT STICKER 1

TVS APACHE RTR 180 REFRESH PAINTED PARTS

70
FIG. 33
PARTES PINTADAS BLANCO PERLA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N92201602FC LODERA DELANTERA BLANCO PERLA 1
2 N92228392F KEIS DE SILVIN BLANCO PERLA LH 1
3 N92228092F KEIS DE SILVIN BLANCO PERLA RH 1
4 N92228802FA COBERTOR DE TANQUE LH BLANCO PERLA 1
5 N92229002FA COBERTOR DE TANQUE RH BLANCO PERLA 1
6 N91411902F TANQUE DE GASOLINA BLANCO PERLA 1
7 N9222860 COBERTOR LATERAL LH NEGRO 1
8 N9222870 COBERTOR LATERAL RH NEGRO 1
9 N92222702F COBERTOR TRASERO LH BLANCO PERLA 1
10 N92222802F COBERTOR TRASERO RH BLANCO PERLA 1
11 N92222902F COBERTOR TRASERO CENTRAL BLANCO PERLA 1
12 N92227592F COBERTOR DE MOTOR LH BLANCO PERLA 1
13 N92227602F COBERTOR DE MOTOR RH BLANCO PERLA 1
14 N9223860 KIT STICKER 1

TVS APACHE RTR 180 REFRESH PAINTED PARTS

71
FIG. 34
PARTES PINTADAS AMARILLO PERLA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N92201606RD LODERA DELANTERA AMARILLO PERLA 1
2 N92228396R KEIS DE SILVIN AMARILLO PERLA LH 1
3 N92228096R KEIS DE SILVIN AMARILLO PERLA RH 1
4 N92228806R COBERTOR DE TANQUE LH AMARILLO PERLA 1
5 N92229006R COBERTOR DE TANQUE RH AMARILLO PERLA 1
6 N91411906R TANQUE DE GASOLINA AMARILLO PERLA 1
7 N9222860 COBERTOR LATERAL LH NEGRO 1
8 N9222870 COBERTOR LATERAL RH NEGRO 1
9 N92222706R COBERTOR TRASERO LH AMARILLO PERLA 1
10 N92222806R COBERTOR TRASERO RH AMARILLO PERLA 1
11 N92222906R COBERTOR TRASERO CENTRAL AMARILLO PERLA 1
12 N92227596R COBERTOR DE MOTOR LH AMARILLO PERLA 1
13 N92227606R COBERTOR DE MOTOR RH AMARILLO PERLA 1
14 N9224260 KIT STICKER 1

72
 FIG. 35
PARTES PINTADAS ROJO PERLA

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N92201602HE LODERA DELANTERA ROJO 1 ALT. N92201602HG
2 N92228392H KEIS DE SILVIN ROJO LH 1
3 N92228092H KEIS DE SILVIN ROJO RH 1
4 N92228802HA COBERTOR DE TANQUE LH ROJO 1
5 N92229002HA COBERTOR DE TANQUE RH ROJO 1
6 N91411902H TANQUE DE GASOLINA ROJO 1
7 N9222860 COBERTOR LATERAL LH NEGRO 1
8 N9222870 COBERTOR LATERAL RH NEGRO 1
9 N92222702H COBERTOR TRASERO LH ROJO 1
10 N92222802H COBERTOR TRASERO RH ROJO 1
11 N92222902H COBERTOR TRASERO CENTRAL ROJO 1
12 N92227592H COBERTOR DE MOTOR LH ROJO 1
13 N92227602HA COBERTOR DE MOTOR RH ROJO 1
14 N9223980 KIT STICKER 1

TVS APACHE RTR 180 REFRESH PAINTED PARTS

73
FIG. 36
PARTES PINTADAS AZUL

APACHE RTR 180

NO. CODIGO DESCRIPCIÓN OBSERVACIONES
RTR 180 MASESA
1 N92201603AA LODERA DELANTERA AZUL 1
2 N92228393A KEIS DE SILVIN AZUL LH 1
3 N92228093A KEIS DE SILVIN AZUL RH 1
4 N92228803AA COBERTOR DE TANQUE LH AZUL 1
5 N92229003AA COBERTOR DE TANQUE RH AZUL 1
6 N91411903AA TANQUE DE GASOLINA AZUL 1
7 N9222860 COBERTOR LATERAL LH NEGRO 1
8 N9222870 COBERTOR LATERAL RH NEGRO 1
9 N92222703AA COBERTOR TRASERO LH AZUL 1
10 N92222803AA COBERTOR TRASERO RH AZUL 1
11 N92222903AA COBERTOR TRASERO CENTRAL AZUL 1
12 N92227593A COBERTOR DE MOTOR LH AZUL 1
13 N92227603AA COBERTOR DE MOTOR RH AZUL 1
14 KIT STICKER 1

TVS APACHE RTR 180 REFRESH PAINTED PARTS

74
 KIT´S FÁBRICA

NO. CÓDIGO KIT DESCRIPCIÓN MODELO NO. CÓDIGO DESCRIPCIÓN CANT.

1 N9321550 KIT MAYOR DE MORDAZA RTR180 1 PIN DE BOMBA 1
1 N9321550 KIT MAYOR DE MORDAZA RTR180 2 TAPON 1
1 N9321550 KIT MAYOR DE MORDAZA RTR180 3 NIPLE 1
1 N9321550 KIT MAYOR DE MORDAZA RTR180 4 SELLO 2
1 N9321550 KIT MAYOR DE MORDAZA RTR180 5 TAPON 1
1 N9321550 KIT MAYOR DE MORDAZA RTR180 6 PIN DE BOMBA 2
1 N9321550 KIT MAYOR DE MORDAZA RTR180 7 SELLO 2
1 N9321550 KIT MAYOR DE MORDAZA RTR180 8 PISTON 2
1 N9321550 KIT MAYOR DE MORDAZA RTR180 9 SELLO 2
2 N9321860 KIT MENOR DE MORDAZA RTR180 1 TOPE MORDAZA 1
2 N9321860 KIT MENOR DE MORDAZA RTR180 2 TAPON MORDAZA 1
2 N9321860 KIT MENOR DE MORDAZA RTR180 3 SELLO 2
2 N9321860 KIT MENOR DE MORDAZA RTR180 4 BUSHING MORDAZA 1
2 N9321860 KIT MENOR DE MORDAZA RTR180 5 GUARDAPOLVO BARRA 2
3 N9321860 KIT MENOR DE MORDAZA RTR180 1 SOPORTE FRONTAL 1
3 N9321860 KIT MENOR DE MORDAZA RTR180 2 PIN B 1
3 N9321860 KIT MENOR DE MORDAZA RTR180 3 PIN A 1
3 N9321860 KIT MENOR DE MORDAZA RTR180 4 TUERCA HEXAGONAL 1
3 N9321860 KIT MENOR DE MORDAZA RTR180 5 ARANDELA M8 1
4 N9321580 KIT MENOR DE SEGUROS DE MORDAZA RTR180 1 CUÑA 1
4 N9321580 KIT MENOR DE SEGUROS DE MORDAZA RTR180 2 BUSHING MORDAZA 1
5 N9111300 KIT DE PASTILLAS DE FRENO RTR180 1 PASTILLA FRENO EXTERNA 1
5 N9111300 KIT DE PASTILLAS DE FRENO RTR180 2 PASTILLA FRENO INTERNA 1
6 N9321600 KIT NIPLE DE MORDAZA RTR180 1 NIPLE MORDAZA 1
6 N9321600 KIT NIPLE DE MORDAZA RTR180 2 TAPON MORDAZA 1
7 RTR180 KIT TAPADERA DE CILINDRO RTR180 1 N90105007D CULATA 1
7 RTR180 KIT TAPADERA DE CILINDRO RTR180 2 M70108307D TAPADERA DE CULATA TITAN GRAY 1
7 RTR180 KIT TAPADERA DE CILINDRO RTR180 3 M1010090 GUIA EMPAQUE 2

75
 KIT´S FÁBRICA

NO. CODIGO KIT DESCRIPCION MODELO NO. CODIGO DESCRIPCION CANT.

8 N9322840 KIT MAYOR DE MORDAZA RTR180 1 DIAFRAGMA 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 2 ORING 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 3 AJUSTE DE FRENO 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 4 RESORTE 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 5 SEGURO 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 6 CUÑA 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 7 PISTON FRONTAL 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 8 COPA SECUNDARIA 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 9 COPA PRIMARIA 1
8 N9322840 KIT MAYOR DE MORDAZA RTR180 10 PROTECTOR 1
9 N9322020 KIT MANECILLA DERECHA RTR180 1 PALANCA RH 1
9 N9322020 KIT MANECILLA DERECHA RTR180 2 TORNILLO 1
9 N9322020 KIT MANECILLA DERECHA RTR180 3 TUERCA 1
10 N9321510 KIT DE PASADOR RTR180 1 ABRAZADERA TIMON 1
10 N9321510 KIT DE PASADOR RTR180 2 TORNILLO ABRAZADERA TIMON 2
11 N9321520 SWITCH DE STOP RTR180 1 SWITC COMPLETO 1
11 N9321520 SWITCH DE STOP RTR180 2 ARNES 1
11 N9321520 SWITCH DE STOP RTR180 3 ARANDELA Y TORNILLA 1
12 N9321530 KIT DE DEPOSITO DE LIQUIDO DE FRENOS RTR180 1 PLATO DIAFRAGMA 1
12 N9321530 KIT DE DEPOSITO DE LIQUIDO DE FRENOS RTR180 2 TAPADERA DEP. LIQUIDO DE FRENO 1
12 N9321530 KIT DE DEPOSITO DE LIQUIDO DE FRENOS RTR180 3 TORNILLO 2
13 N9322030 KIT DE MANGUERA RTR180 1 MANGUERA COMPLETA RTR 1
13 N9322030 KIT DE MANGUERA RTR180 2 TORNILLO MANGUERA 2
13 N9322030 KIT DE MANGUERA RTR180 3 ARANDELA COBRE 4
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 1 SELLO 1
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 2 PIN MORDAZA 1
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 3 PIN MORDAZA 1
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 4 PIN 1
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 5 TAPON 1
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 6 GUARDAPOLVO BARRA 1

76
 KIT´S FÁBRICA

NO. CÓDIGO KIT DESCRIPCIÓN MODELO NO. CÓDIGO DESCRIPCIÓN CANT.

14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 7 RESORTE 1
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 8 TOPE MORDAZA 1
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 9 BUSHING MORDAZA 1
14 N9322190 KIT MAYOR MORDAZA DISCO TRASERO RTR180 10 MORDAZA RR 1
15 N9322220 KIT MAYOR SEGUROS DE MORDAZA TRASERA RTR180 1 TORNILLO A 1
15 N9322220 KIT MAYOR SEGUROS DE MORDAZA TRASERA RTR180 2 TORNILLO B 1
15 N9322220 KIT MAYOR SEGUROS DE MORDAZA TRASERA RTR180 3 MORDAZA TRASERA 1
16 N9322240 KIT PASTILLAS DE FRENO TRASERO RTR 180 1 PASTILLA A 1
16 N9322240 KIT PASTILLAS DE FRENO TRASERO RTR 180 2 PASTILLA B 1
17 N9322250 KIT NIPLE DE MORDAZA TRASERA RTR 180 1 TAPON MORDAZA 1
17 N9322250 KIT NIPLE DE MORDAZA TRASERA RTR 180 2 NIPLE MORDAZA 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 1 SEGURO BOMBA 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 2 PIN DE BOMBA 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 3 UNION BOMBA 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 4 TUERCA 2
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 5 VARILLA DE EMPUJE 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 6 HULE 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 7 SEGURO 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 8 PLATO BOMBA FRENO 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 9 EMPAQUE BOMBA FRENO 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 10 PIN TRASERO 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 11 ORING 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 12 SEGURO 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 13 M/C 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 14 COPA PRIMARIA 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 15 RESORTE 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 16 SEGURO MANGUERA 2
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 17 AJUSTE 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 18 MANGUERA 1
18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 19 UNION DE MANGUERA 1

77
 KIT´S FÁBRICA

NO. CÓDIGO KIT DESCRIPCIÓN MODELO NO. CÓDIGO DESCRIPCIÓN CANT.

18 N9322260 KIT MAYOR DE MORDAZA TRASERA RTR 180 20 DIAFRAGMA BOMBA FRENO 1
19 N9322270 KIT DE DEPOSITO DE LIQUIDO DE FRENOS TRASERO RTR 180 1 DEPOSITO LIQUIDO FRENO 1
19 N9322270 KIT DE DEPOSITO DE LIQUIDO DE FRENOS TRASERO RTR 180 2 TAPON DEPOSITO LIQUIDO FRENO 1
19 N9322270 KIT DE DEPOSITO DE LIQUIDO DE FRENOS TRASERO RTR 180 3 PLATO DIAFRAGMA 1
20 N9322760 BARILLA NIVEL DE ACEITE RTR 180 1 CALIBRADOR 1
20 N9322760 BARILLA NIVEL DE ACEITE RTR 180 2 ORING BARRA 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 1 N90105007D CULATA 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 2 M7040229 ENTRADA DE AIRE 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 3 M70108307D COBERTOR MECANISMO TAPADERA DE CULATA 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 4 M1010380 TAPADERA VALVULAS 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 5 M7011010 BUJIA 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 6 M1080370 EMPAQUE TORNILLO TENSOR CADENA TIEMPO 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 7 M1010090 GUIA EMPAQUE 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 8 M1080990 TENSOR CADENA TIEMPO 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 9 M1080510 TORNILLO TENSOR CADENA TIEMPO 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 10 M7010270 VALVULA ADMISION 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 11 M7010280 VALVULA ESCAPE 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 12 N3011280 RESORTE VALVULA INTERNO 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 13 M1010580 RESORTE VALVULA EXTERNO 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 14 N2011040 ASIENTO VALVULA 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 15 S1010320 CUÑA VALVULA 4
21 N90105107D KIT DE CULATA COMPLETO RTR 180 16 M1010610 ASIENTO VALVULA 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 17 M1010620 RETENEDOR VAVULA 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 18 R1011000 BALANCIN COMPLETO 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 19 S1010240 TORNILLO BALANCIN 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 20 S1010250 TUERCA TORNILLO BALANCIN 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 21 M7011510 BRAZO EJE DE VALVULA 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 22 M7010800 EJE LEVAS 1
21 N90105107D KIT DE CULATA COMPLETO RTR 180 23 M1200010 TORNILLO M6X55 4
21 N90105107D KIT DE CULATA COMPLETO RTR 180 24 M7011110 HULE CILINDRO 1

78
 KIT´S FÁBRICA

NO. CÓDIGO KIT DESCRIPCIÓN MODELO NO. CÓDIGO DESCRIPCIÓN CANT.

21 N90105107D KIT DE CULATA COMPLETO RTR 180 25 M7011120 HULE CILINDRO 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 26 M7011130 HULE CILINDRO 2
21 N90105107D KIT DE CULATA COMPLETO RTR 180 27 M7010910 TAPON 1
22 N9020150 KIT DE ANILLOS ESTANDAR RTR 180 1 M70203000 ANILLO DE PISTON 1ST STD 1
22 N9020150 KIT DE ANILLOS ESTANDAR RTR 180 2 M70203100 ANILLO DE PISTON 2ST STD 1
22 N9020150 KIT DE ANILLOS ESTANDAR RTR 180 3 M70203200 ANILLO LUBRICANTE STD 1
23 N9323030 KIT DE ANILLOS SOBREMEDIDA I RTR 180 1 M7321740 ANILLO DE PISTON 1ST I O/S 1
23 N9323030 KIT DE ANILLOS SOBREMEDIDA I RTR 180 2 M7321760 ANILLO DE PISTON 2ST I O/S 1
23 N9323030 KIT DE ANILLOS SOBREMEDIDA I RTR 180 3 M7321780 ANILLO LUBRICANTE I O/S 1
24 N9323040 KIT DE ANILLOS SOBREMEDIDA II RTR 180 1 M7321750 ANILLO DE PISTON 1ST II O/S 1
24 N9323040 KIT DE ANILLOS SOBREMEDIDA II RTR 180 2 M7321770 ANILLO DE PISTON 2ST II O/S 1
24 N9323040 KIT DE ANILLOS SOBREMEDIDA II RTR 180 3 M7321790 ANILLO LUBRICANTE II O/S 1
25 N9020140 KIT PISTON STANDARD RTR 180 1 M7020280 PISTON STD 1
25 N9020140 KIT PISTON STANDARD RTR 180 2 N9020150 KIT ANILLOS ESTÁNDAR 1
25 N9020140 KIT PISTON STANDARD RTR 180 3 M7020370 PASADOR PISTON 1
25 N9020140 KIT PISTON STANDARD RTR 180 4 M1010440 SEGURO PISTON 17X1.0 2
26 N9323010 KIT PISTON I MEDIDA RTR 180 1 M7321720 PISTON I O/S 1
26 N9323010 KIT PISTON I MEDIDA RTR 180 2 N9323030 KIT ANILLOS I MEDIDA 1
26 N9323010 KIT PISTON I MEDIDA RTR 180 3 M7020370 PASADOR PISTON 1
26 N9323010 KIT PISTON I MEDIDA RTR 180 4 M1010440 SEGURO PISTON 17X1.0 2
27 N9323020 KIT PISTON II MEDIDA RTR 180 1 M7321730 PISTON II O/S 1
27 N9323020 KIT PISTON II MEDIDA RTR 180 2 N9323040 KIT ANILLOS II MEDIDA 1
27 N9323020 KIT PISTON II MEDIDA RTR 180 3 M7020370 PASADOR PISTON 1
27 N9323020 KIT PISTON II MEDIDA RTR 180 4 M1010440 SEGURO PISTON 17X1.0 2
28 N9323000 KIT CILINDRO COMPLETO RTR 180 1 M7011310 CILINDRO COMPLETO 180 1
28 N9323000 KIT CILINDRO COMPLETO RTR 180 2 M7020280 PISTON STD 1
28 N9323000 KIT CILINDRO COMPLETO RTR 180 3 N9020150 KIT ANILLOS ESTÁNDAR 1
28 N9323000 KIT CILINDRO COMPLETO RTR 180 4 M7020370 PASADOR PISTON 1
28 N9323000 KIT CILINDRO COMPLETO RTR 180 5 M1010440 SEGURO PISTON 17X1.0 2
28 N9323000 KIT CILINDRO COMPLETO RTR 180 6 M7010210 EMPAQUE CULATA 1

79
 KIT´S FÁBRICA

NO. CÓDIGO KIT DESCRIPCIÓN MODELO NO. CÓDIGO DESCRIPCIÓN CANT.

28 N9323000 KIT CILINDRO COMPLETO RTR 180 7 M1010660 EMPAQUE CILINDRO 1
29 M7322010 KIT DE VÁLVULAS RTR 180 1 S1010320 CUÑA VALVULA 4
29 M7322010 KIT DE VÁLVULAS RTR 180 2 N2011040 ASIENTO VALVULA 2
29 M7322010 KIT DE VÁLVULAS RTR 180 3 N3011280 RESORTE VALVULA INTERNO 2
29 M7322010 KIT DE VÁLVULAS RTR 180 4 M1010580 RESORTE VALVULA EXTERNO 2
29 M7322010 KIT DE VÁLVULAS RTR 180 5 M1010610 ASIENTO VALVULA 2
29 M7322010 KIT DE VÁLVULAS RTR 180 6 M1010620 RETENEDOR VAVULA 2
29 M7322010 KIT DE VÁLVULAS RTR 180 7 M7010270 VALVULA ADMISION 1
29 M7322010 KIT DE VÁLVULAS RTR 180 8 M7010280 VALVULA ESCAPE 1
30 M7321580 KIT DE RETENEDORES RTR 180 1 N2081720 RETENEDOR EJE VELOCIDADES 1
30 M7321580 KIT DE RETENEDORES RTR 180 2 M1200340 RETENEDOR 10X17X5 1
30 M7321580 KIT DE RETENEDORES RTR 180 3 N2200550 RETENEDOR CARTER 1
30 M7321580 KIT DE RETENEDORES RTR 180 4 M7200250 RETENEDOR ESPROCKET 20X40X6 1
31 M1320340 KIT DE O RINGS RTR 180 1 M1080600 ORING TAPADERA ACEITE 1
31 M1320340 KIT DE O RINGS RTR 180 2 M1080400 ORING VARILLA NIVEL ACEITE 1
31 M1320340 KIT DE O RINGS RTR 180 3 N2081690 ORING TAPON MAGNETO 22.7X3.1 1
31 M1320340 KIT DE O RINGS RTR 180 4 M1080610 ORING PREFILTRO 60.5X2.4 1
31 M1320340 KIT DE O RINGS RTR 180 5 M1080590 ORING FILTRO ACEITE 13X1.9 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 1 M7321310 AGUJA CARBURADOR 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 2 M1040810 ORING 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 3 M7321290 AGUJA CAMPANA 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 4 M1040250 ARANDELA 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 5 M1040270 AGUJA FLOTE 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 6 M1040390 GUIA CARBURADOR 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 7 M1040380 RESORTE AGUJA 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 8 M1040370 AGUJA 1
32 M7321460 KIT MAYOR DE CARBURADOR RTR180 9 M1040870 ORING 1
33 N9323050 KIT DE TRACCION RTR180 1 N9112830 CADENA TRACCION 130 LINKS 1
33 N9323050 KIT DE TRACCION RTR180 2 N9080250 ESPROCKET DELANTERO 14T 1
33 N9323050 KIT DE TRACCION RTR180 3 N9112570 ESPROCKET TRASERO 46 DIENTES 1

80
 KIT´S FÁBRICA

NO. CÓDIGO KIT DESCRIPCIÓN MODELO NO. CÓDIGO DESCRIPCIÓN CANT.

33 N9323050 KIT DE TRACCION RTR180 4 T1181160 SEGUROS ESPROCKET TRASERO 2
34 N8320070 KIT DE CUNAS RTR180 1 T420404000 BALIN CANASTA CLUTCH 22
34 N8320070 KIT DE CUNAS RTR180 2 S1101150 CUNA BARRA 1
34 N8320070 KIT DE CUNAS RTR180 3 S1125290 CUNA TIMON 1
34 N8320070 KIT DE CUNAS RTR180 4 K3200450 MUNICIONES BARRA 19
34 N8320070 KIT DE CUNAS RTR180 5 N8120910 COBERTOR CUNA 1
34 N8320070 KIT DE CUNAS RTR180 6 K3100590 CUNA INFERIOR TIMON 1
35 N9321940 PATA LATERAL RTR180 1 N9124640 PATA LATERAL 1
35 N9321940 PATA LATERAL RTR180 2 N9200210 TORNILLO PATA LATERAL 1
35 N9321940 PATA LATERAL RTR180 3 K200690 TORNILLO PATA LATERAL 1
35 N9321940 PATA LATERAL RTR180 4 N5121610 RESORTE PATA LATERAL 1
36 M7322050 CARTER RH RTR180 1 M70300907D CARTER RH COMPLETO 1
36 M7322050 CARTER RH RTR180 2 M1080360 TUBO RESPIRADERO MOTOR 1
37 M7321890 KIT DISCOS CLUTCH FIBRA RTR180 1 N3070010 DISCO DE CLUTCH FIBRA 5
38 M7321900 KIT DISCOS CLUTCH METAL RTR180 1 N3070020 DISCO DE CLUTCH METAL 4
39 M7321880 KIT CABLE DE CLUTCH RTR180 1 M7321710 CABLE DE CLUTCH 1
39 M7321880 KIT CABLE DE CLUTCH RTR180 2 M7321700 PALANCA CLUTCH 1
39 M7321880 KIT CABLE DE CLUTCH RTR180 3 N9200280 SEGURO DE CABLE 1
40 M7322040 RESORTE DE CLUTCH RTR180 1 M7070440 RESORTE CANASTA CLUTCH 4
41 N9113780 KIT PASTILLAS FRENO TRASERO RTR180 1 PASTILLA INTERNA 1
41 N9113780 KIT PASTILLAS FRENO TRASERO RTR180 2 PASTILLA SUPERIOR 1
42 N9324440 KIT FRENO TRASERO RTR180 1 PIN A 1
42 N9324440 KIT FRENO TRASERO RTR180 2 PIN B 1
42 N9324440 KIT FRENO TRASERO RTR180 3 FRENO COMPLETO TRASERO 1

81
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
A200580 TUERCA M10X25 26 8 K3200830 TUERCA M5 18A 23
AR1081120 ENGRANAJE 4 VELOCIDAD SALIDA 10 26 K3200840 SEGURO HULE M6 12A 28
C1200020 TORNILLO 13 24 K3200840 SEGURO HULE M6 18 10
C8080200 GUIA EJE VELOCIDADES 11 17 K3200840 SEGURO HULE M6 18 27
C8080260 COJINETE ENGRANAJE STARTER 10 37 K3200840 SEGURO HULE M6 18A 10
C8090230 EJE DE MULETA 25 5 K3200900 TORNILLO 4.2X30 17 28
C8200040 TORNILLO M6X12 18 17 K5200010 TORNILLO 4.2X9.5 17 10
C8200040 TORNILLO M6X12 18 26 M1010090 GUIA DE EMPAQUE 1 16
C8200040 TORNILLO M6X12 18A 39 M1010200 CADENA DE TIEMPO 94 LINK 1 39
D127420 BASE PLACA 18A 32 M1010210 SPROCKET CADENA DE TIEMPO 1 40
F200098 TORNILLO M5X20 11 33 M1010250 GUIA CADENA DE TIEMPO 2 1
K122810 HULE DE CHASIS 12 5 M1010260 TUBO DE LUBRICACION 3 10
K122810 HULE DE CHASIS 12A 9 M1010400 TORNILLO 3 12
K122810 HULE DE CHASIS 13A 41 M1010440 SEGURO PISTON 17X1.0 2 10
K140820 SEGURO MANGUERA FILTRO AIRE 8 17 M1010490 PIN 1 36
K200320 TORNILLO 4.2X16 13A 22 M1010540 TAPON GUIA BALANCINES 1 5
K200320 TORNILLO 4.2X16 18 35 M1010580 RESORTE VALVULA DE ESCAPE 1 25
K200320 TORNILLO 4.2X16 18A 20 M1010610 ASIENTO DE VALVULA 1 26
K200410 TUERCA M14X1.5 24 1 M1010620 RETENEDOR DE VAVULA 1 27
K210800 O RING 15 7 M1010660 EMPAQUE CILINDRO 2 6
K3100590 CUNA INFERIOR DE TIMON 13A 67 M1040140 ABRAZADERA DE MANIFULL 1 31
K3100590 CUNA INFERIOR DE TIMON 22 42 M1040170 BASE ELEMENTO DE FILTRO 8 3
K3100590 CUNA INFERIOR DE TIMON 22A 42 M1040190 TAPADERA DE CARBURADOR 7 3
K3122249 TORNILLO M5X65 15 8 M1040220 DIAFRAGMA 7 12
K3160450 BOMBILLA PIDEVIAS 12V 10W 17 3 M1040250 ARANDELA 7 9
K3160450 BOMBILLA PIDEVIAS 12V 10W 17A 3 M1040280 TORNILLO 7 33
K3160450 BOMBILLA PIDEVIAS 12V 10W 20 8 M1040290 PIN DE FLOTE 7 34
K3160520 BOMBILLA LUZ MEDIA 17 25 M1040340 FLOTE DE CARBURADOR 7 32
K3200450 MUNICIONES BARRA 22 25 M1040370 EMBOLO DE GUIA DE ARRANQUE 7 41
K3200450 MUNICIONES BARRA 22A 25 M1040380 RESORTE AGUJA 7 42

82
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
M1040390 GUIA CARBURADOR 7 44 M1040940 TAPON CARBURADOR 7 51
M1040410 RESORTE MCS 7 21 M1041070 TORNILLO REGULADOR (ESPREA) 7 18
M1040420 ARANDELA 7 20 M1060060 MOTOR DE STARTER 3 7
M1040430 O RING 7 19 M1070100 ABRAZADERA 2 5 15
M1040440 TORNILLO DE DRENAJE DE CARBURADOR 7 37 M1080010 ENGRANAJE BOMBA DE ACEITE 4 21
M1040460 TORNILLO AJUSTADOR DE MEZCLA 7 30 M1080080 ENGRANAJE 21T 4 22
M1040470 EMPAQUE DE TORNILLO AJUSTADOR DE MEZCLA 7 29 M1080320 EMPAQUE TAPADERA DE MAGNETO 5 1
M1040490 RESORTE DE TORNILLO AJUSTADOR DE MEZCLA 7 28 M1080330 EMPAQUE TAPADERA DE CLUTCH 4 18
M1040500 SEGURO 7 15 M1080360 TUBO RESPIRADERO MOTOR 3 2
M1040510 EMPAQUE CARBURADOR 7 16 M1080370 EMPAQUE TORNILLO TENSOR CADENA DE TIEMPO 1 45
M1040520 O RING 7 17 M1080370 EMPAQUE TORNILLO TENSOR CADENA DE TIEMPO 3 9
M1040530 TORNILLO CARBURADOR 7 2 M1080380 TORNILLO DE MANGUERA 3 8
M1040540 TORNILLO TASA CARBURADOR 7 38 M1080400 O RING 16.8X3.1 4 10
M1040570 TAPADERA 7 45 M1080420 O RING TAPON TDC 3 21
M1040610 EMPAQUE FILTRO 8 11 M1080420 O RING TAPON TDC 5 3
M1040630 ABRAZADERA TUBERIA 8 2 M1080430 GUIA ENGRANAJE DE STARTER 3 19
M1040650 CLIP MANGUERA 12 17 M1080460 ENGRANAJE STARTER 5 27
M1040650 CLIP MANGUERA 12A 23 M1080480 ENGRANAJE DE VOLANTE 5 25
M1040670 EMPAQUE FILTRO 8 5 M1080490 ESPACIADOR ENGRANAJE STARTER 5 28
M1040700 ELEMENTO FILTRO DE AIRE 8 4 M1080500 ARANDELA SPORCKET 1 41
M1040740 TUBO RESPIRADERO MOTOR 3 4 M1080510 TORNILLO TENSOR CADENA DE TIEMPO 1 32
M1040760 TORNILLO 7 5 M1080520 O RING 13.8X4.8 1 6
M1040770 RESORTE AGUJA DE CAMPANA 7 7 M1080540 FILTRO DE ACEITE 4 6
M1040780 EMPAQUE AGUJA DE CAMPANA 7 8 M1080560 PREFILTRO BOMBA DE ACEITE 3 31
M1040800 RING DIAFRAGMA DE CARBURADOR 7 14 M1080570 TAPADERA DE PREFILTRO 3 28
M1040810 O RING 7 24 M1080580 TAPON DE DRENAJE MAGNETICO 3 25
M1040820 EMPAQUE TASA DE CARBURADOR 7 35 M1080590 O RING 13X1.9 4 7
M1040870 O RING 7 43 M1080600 O RING 52.6X2.4 4 4
M1040900 TORNILLO 7 50 M1080610 O RING PREFILTRO 60.5X2.4 3 29
M1040910 PLATO CARBURADOR 7 6 M1080620 RESORTE TAPADERA FILTRO DE ACEITE 4 5

83
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
M1080630 ARANDELA 4 20 M1200380 COJINETE 15X32X9 4 23
M1080650 ABRAZADERA MANGUERA 3 3 M1200430 TORNILLO M6X55 3 17
M1080740 SEGURO SELECTOR CAMBIOS 11 9 M1200440 TORNILLO M6X75 3 18
M1080830 TENSOR SELECTOR DE CAMBIOS 11 29 M1200450 TORNILLO M6X95 3 20
M1080890 RACH STARTER 9 4 M1200480 TORNILLO M8X25 12 2
M1080900 GUIA 9 7 M1200480 TORNILLO M8X25 12A 5
M1080930 RESORTE RACH STARTER 9 5 M1200480 TORNILLO M8X25 13A 49
M1080940 RESORTE 9 11 M1200500 TORNILLO M6X40 17 18
M1080990 TENSOR CADENA DE TIEMPO 1 21 M1200510 TORNILLO CULATA M6X25 3 5
M1081090 TORNILLO DE MANGUERA 3 6 M1200520 TORNILLO M6X16 4 2
M1121040 ABRAZADERA 1 5 17 M1200530 TORNILLO M6X20 3 27
M1130240 HULE SILLON 15 5 M1200530 TORNILLO M6X20 4 24
M1140220 MANGUERA LLAVE DE PASO GASOLINA 12 7 M1200540 TORNILLO M6X65 4 1
M1140220 MANGUERA LLAVE DE PASO GASOLINA 12A 11 M1200590 TORNILLO M6X35 1 11
M1200010 TORNILLO M6X55 1 9 M1200600 TORNILLO M6X45 1 8
M1200050 TUERCA M8 1 18 M1200610 TORNILLO M6X20 17 14
M1200060 ARANDELA 8.5X18X2.3 1 15 M1200640 TORNILLO M6x16 6.8 27 13
M1200060 ARANDELA 8.5X18X2.3 13A 58 M1200660 TORNILLO M5X16 8 7
M1200070 TORNILLO DESAGUE MOTOR M10X12 3 33 M1200660 TORNILLO M5X16 18A 24
M1200080 TORNILLO M12X10 3 22 M1200670 TORNILLO M6X20 5 7
M1200110 TORNILLO M8X95 13 36 M1200670 TORNILLO M6X20 18A 43
M1200120 TORNILLO M8120 13 34 M1200690 ARANDELA 6X14X1 11 31
M1200120 TORNILLO M8120 13A 45 M1200730 SEGURO BOMBA DE ACEITE 6.0X.08 3 37
M1200140 COJINETE 28X68X18 3 35 M1200760 CUÑA CIGÜEÑAL 2 13
M1200170 COJINETE DE BALINES 15X23X12 5 29 M1200770 TUERCA M12X1.25 5 20
M1200220 O RING 31.7X7X2.4 1 28 M1200780 ESPARRAGOS DE CULATA 1 37
M1200250 TUERCA M16X1.5 4 37 M1200780 ESPARRAGOS DE CULATA 3 23
M1200260 COJINETE CARTER 20X47X14 C3 6204 10 1 M1200790 TORNILLO M6X16 5 21
M1200290 COJINETE 30X55X13 C3 6006 10 32 M1200820 TORNILLO M6X25 5 19
M1200300 COJINETE 12X28X8 10 31 M1200820 TORNILLO M6X25 17A 6

84
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
M1200820 TORNILLO M6X25 18 3 M7011370 TENSOR CADENA 2 8
M1200820 TORNILLO M6X25 18A 5 M7020370 PASADOR DE PISTON 2 15
M1200870 SEGURO EJE VELOCIDADES 3 16 M70300707D CARTER LH 3 13
M1200890 TUERCA M8x1.2 6 3 M70301707D TAPADERA DE MAGNETO 5 4
M1200890 TUERCA M8x1.2 13 61 M70304207D TAPADERA DE CLUTCH 4 8
M1200890 TUERCA M8x1.2 13A 44 M70305107D CARTER RH 3 1
M1200890 TUERCA M8x1.2 13A 62 M7040060 MANGUERA AIRE 27 9
M1200900 TUERCA M6 2 5 M7040730 MANIFULL 1 29
M1200900 TUERCA M6 16 7 M7040749 TAPADERA FILTRO AIRE 8 9
M1200920 ARANDELA 3 15 M7040780 RESONADOR 8 13
M1200940 TORNILLO M5X10 10 9 M7040790 ESPONGA FILTRO AIRE 8 12
M1201000 TUERCA M8 14 4 M7040820 ABRAZADERA FILTRO 8 14
M1201050 TORNILLO 18 11 M7041000 MANGUERA FILTRO 8 18
M1201050 TORNILLO 18A 9 M7041030 CLIP MANGUERA 8 15
M1201190 TORNILLO M6X30 9 6 M7041070 FILTRO DE AIRE COMPLETO 8 1
M1203670 TORNILLO M6X12 5 10 M7041090 SALIDA FILTRO DE AIRE 8 6
M3200060 TORNILLO M8X85 13 44 M7060190 BATERIA 9A 21 11
M6080090 TOPE SELECTOR DE CAMBIOS 11 30 M7070060 BASE DISCOS DE CLUTCH 2 4 30
M7010270 VALVULA DE ADMISION 1 17 M7070100 TUERCA CANASTA DE CLUTCH 4 28
M7010280 VALVULA DE ESCAPE 1 38 M7070110 ARANDELA CLUTCH 4 29
M7010800 EJE DE LEVAS COMPLETO 1 33 M7070150 PIN CANASTA CLUTCH 4 25
M7010840 O RING 1 43 M7070240 ARANDELA CLUTCH 4 34
M7010850 GUIA DE BALANCIN 1 7 M7070330 GUIA CABLE DE CLUTCH 4 38
M7010910 TAPON 1 44 M7070350 VARILLA CLUTCH 4 15
M7011010 BUJIA UR5 DDC 1 19 M7070380 RESORTE CABLE DE CLUTCH 4 13
M7011110 HULE DE CILINDRO 1 1 34 M7070440 RESORTE CANASTA DE CLUTCH 4 27
M7011120 HULE DE CILINDRO 2 1 35 M7080269 ENGRANAJE 2 VELOCIDAD SALIDA 10 30
M7011130 HULE DE CILINDRO 3 2 7 M7080280 ENGRANAJE 3 VELOCIDAD ENTRDA 10 18
M7011310 CILINDRO 180cc 2 4 M7080299 ENGRANAJE 5 VELOCIDAD SALIDA 10 29
M7011320 EMPAQUE DE CULATA 2 3 M7080309 ENGRANAJE 4 VELOCIDAD SALIDA 10 26

85
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
M7080310 ENGRANAJE 4VELOCIDAD ENTRADA 10 15 M7081490 PATA DE ARRANQUE SOLA 9 20
M7080320 ENGRANAJE 5 VELOCIDAD ENTRADA 10 19 M7081500 PATA DE ARRANQUE COMPLETO 9 19
M7080339 ENGRANAJE 3 VELOCIDAD SALIDA 10 28 M7081640 PATA DE CAMBIOS 11 5
M7080340 ENGRANAJE 1 VELOCIDAD 10 13 M7081650 PATA DE CAMBIOS COMPLETA CON EXTENSION 11 41
M7080370 ENGRANAJE LOCO 10 35 M7081740 HULE PATA DE CAMBIOS 11 6
M7080400 ENGRANAJE ARRANQUE 10 12 M7081790 EJE DE VELOCIDADES 11 1
M7080439 EJE SALIDA 10 25 M7081800 SELECTOR DE CAMBIOS 11 14
M7080450 KIT EJE DE ENGRANAJES 10 39 M7081810 ESTRELLA DE CAMBIOS 11 12
M7080460 EJE ENGRANAJES 10 24 M7081820 PIN SELECTOR DE CAMBIOS 11 13
M7080470 ORQUETA ALTA VELOCIDAD 11 34 M7081840 RESORTE 11 3
M7080520 GUIA ORQUETA 11 35 M7081850 EMPAQUE SWITCH 11 24
M7080530 SEGURO 10 33 M7081860 CAJA CAMBIOS 11 25
M7080570 ENGRANAJE DE STARTER 9 3 M7081950 BASE PATA DE ARRANQUE 9 13
M7080580 ORQUETA NO.1 11 20 M7100300 O RING BARRA 22 18
M7080590 ORQUETA NO.2 11 19 M7100300 O RING BARRA 22A 18
M7080690 GUIA DE ORQUETAS 11 8 M7100310 TUERCA BARRA 22 19
M7080740 EJE PATA DE ARRANQUE 9 9 M7100310 TUERCA BARRA 22A 19
M7080840 CANASTA DE CLUTCH 4 35 M7100570 BASE LODERA DELANTERA 22 36
M7080860 ARANDELA ENGRANAJES 10 17 M7100570 BASE LODERA DELANTERA 22A 36
M7080870 SEGURO SPROCKET 10 8 M7101020 ESPACIADOR TORNILLO 22 33
M7080890 ENGRANAJE 2 VELOCIDAD SALIDA 10 21 M7101020 ESPACIADOR TORNILLO 22A 33
M70809607D TAPADERA FILTRO DE ACEITE 4 3 M7101170 GUARDAPOLVO BARRA 22 22
M7080980 TAPON MAGNETO 5 9 M7101170 GUARDAPOLVO BARRA 22A 22
M7081100 BASE CADENA DE TRACCION 10 3 M7110090 TORNILLO M8 23 3
M7081220 ENGRANAJE BOMBA DE ACEITE 3 40 M7110090 TORNILLO M8 24 20
M7081290 RESORTE SELECTOR DE CAMBIOS 11 32 M7110100 ESPACIADOR DE LLANTA 23 10
M7081300 EJE DE ENTRADA 10 20 M7110160 ESPACIADOR DE COJINETE ARO DELANTERO 23 6
M7081370 EXTENSION PATA DE CAMBIOS 11 38 M7110280 TORNILLO M8X30 16 26
M7081400 CODO PATA DE CAMBIOS 11 39 M7110280 TORNILLO M8X30 16 26
M7081450 HULE 11 37 M7110330 TORNILLO MANGUERA FRENO 29 1

86
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
M7110740 BUSHING SPROCKET TRASERO 24 38 M7321890 KIT DISCOS DE CLUTCH FIBRA 5 UN 4 31
M7121680 BASE SILVIN 17 6 M7321900 KIT DISCOS DE CLUTCH METAL 4 UN 4 32
M7160120 REFLECTOR TRASERO 18 25 N1070010 RESORTE CANASTA DE CLUTCH 4 27A
M7160120 REFLECTOR TRASERO 18A 34 N2010960 ARANDELA TORNILLO 1 10
M7160190 BOMBILLA SILVIN 17 26 N2011040 ASIENTO DE VALVULA 1 23
M7160190 BOMBILLA SILVIN 17A 29 N2041150 CLIP MANGUERA 27 2
M7160210 SENSOR REGULADOR CONBUSTIBLE 21 19 N2041160 CLIP MANGUERA 27 10
M7200010 ARANDELA 21.6X32X3.2 24 40 N2041670 HULE MONTAJE 27 4
M7200020 TORNILLO M8 24 2 N2060100 ARANDELA ESPECIAL DE CONTACTO 11 22
M7200040 ARANDELA DE ENGRANAJES 10 23 N2070200 BASE DISCOS DE CLUTCH 1 4 33
M7200060 TORNILLO M8X50 16 25 N2070360 PLATO CLUTCH 4 26
M7200070 TORNILLO M8X55 13 63 N2081150 VARILLA NIVEL DE ACEITE 4 9
M7200070 TORNILLO M8X55 13A 13 N2081430 RESORTE PATA DE ARRANQUE 9 17
M7200250 RETENEDOR 20X40X6 10 2 N2081440 MUNICION PATA DE ARRANQUE 9 16
M7200260 COJINETE DE BALINES NB 15X23X12 10 10 N2081450 PIN PATA DE ARRANQUE 9 14
M7200420 ESPACIADOR 10 14 N2081570 ESPACIADOR DE ORQUETAS 11 21
M7200430 ARANDELA VELOCIDADES 10 38 N2081600 EMPAQUE TORNILLO DE DESAGUE 3 34
M7200460 ARANDELA DE EMPUJE 10 36 N2081650 TOPE GUIA STARTER 9 8
M7200490 RETENEDOR 12X18X4 4 12 N2081680 TAPON TDC 5 2
M7200500 PIN 4 14 N2081690 O RING 22.7X3.1 5 8
M7200510 COJINETE DE PINES 12X15X10 4 11 N2081720 RETENEDOR EJE DE CAMBIOS 3 14
M7200530 COJINETE CIGÜEÑAL 35X72X17 6207 3 24 N2081720 RETENEDOR EJE DE CAMBIOS 9 1
M7200550 TUERCA M6 11 40 N2081760 HULE PATA ARRANQUE 9 18
M7200690 BUSHING EJE CAMBIOS 27X25 11 42 N2100170 TUERCA T BARRAS 22 29
M7200700 TORNILLO M6X40 5 5 N2100170 TUERCA T BARRAS 22A 29
M7200740 TORNILLO M6X30 4 19 N2110600 PIN 13 17
M7320220 RESORTE DIAFRAGMA 7 4 N2140060 HULE TANQUE DE GASOLINA 12 19
M7321340 MANGUERA DRENAJE 7 39 N2140060 HULE TANQUE DE GASOLINA 12A 29
M7321350 MANGUERA CARBURADOR 7 40 N22000470 TORNILLO M6X20 13A 68
M7321580 KIT RETENEDORES 10 41 N2200470 TORNILLO M6X20 13 10

87
 CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N2200500 TORNILLO M6X1X25 2 9 N3120410 TOPE DE CHASIS 13 33
N2200500 TORNILLO M6X1X25 18A 15 N3120410 TOPE DE CHASIS 13A 76
N2200550 RETENEDOR 12x2x17 4 39 N3120600 HULE BASE PIDEVIAS 17 4
N3011280 RESORTE VALVULA DE ADMISION 1 24 N3120860 RESORTE PATA DOBLE 14 5
N3040360 MANGUERA FILTRO 8 16 N3120990 HULE VISOR SILVIN 17A 33
N3060110 RESPIRADERO BATERIA 21 12 N3121540 ESPACIADOR PATA DOBLE 14 8
N3080170 PIN CIGÜEÑAL 4X4X15 2 12 N3130100 HULE TAPADERA LATERAL 18 14
N3080270 GUIA 9 12 N3140120 EMPAQUE LLAVE DE PASO GASOLINA 12 10
N3090670 BUSHING DE MULETA 25 3 N3140120 EMPAQUE LLAVE DE PASO GASOLINA 12A 13
N3091850 TORNILLO M8 24 4 N3150280 TORNILLO M5 16 23
N3100220 GUIA CABLE 22 35 N3160220 ESPACIADOR 27 5
N3100230 CLIP LODERA 22 37 N3160310 ABRAZADERA ARNÉS 21 31
N3100230 CLIP LODERA 22A 37 N3160340 ABRAZADERA ARNÉS 21 17
N3100290 SEGURO BARRA 22 4 N3200010 COJINETE 12X37X12 23 7
N3100290 SEGURO BARRA 22A 4 N3200050 TORNILLO M10X1.5X36 26 7
N3100300 BUSHING INTERNO BARRA 22 3 N3200150 TORNILLO 13 47
N3100300 BUSHING INTERNO BARRA 22A 3 N3200190 TORNILLO M6X30 27 6
N3100330 ANILLO DE BARRA 22 9 N3200210 ARANDELA 8.2x25x2 6 5
N3100330 ANILLO DE BARRA 22A 9 N3200220 TORNILLO M6X16 17A 16
N3102410 GUARDAPOLVO BARRA 22 15 N3200240 SEGURO EJE ARRANQUE 9 15
N3102410 GUARDAPOLVO BARRA 22A 15 N3200340 TORNILLO 4.2X13 12 22
N3102420 RETENEDOR BARRA 22 5 N3200340 TORNILLO 4.2X13 12A 20
N3102420 RETENEDOR BARRA 22A 5 N3200340 TORNILLO 4.2X13 17A 15
N3110990 EJE DELANTERO 23 1 N3200340 TORNILLO 4.2X13 18A 6
N3120130 HULE SILVIN 17 21 N3200340 TORNILLO 4.2X13 19 9
N3120130 HULE SILVIN 17A 7 N3211120 ROMPEVIENTOS 17 34
N3120130 HULE SILVIN 18 6 N4011100 RETENEDOR DE VAVULA 1 27A
N3120130 HULE SILVIN 18A 11 N4221260 HULES RELOJ ASPIROMETRO 19 14
N3120130 HULE SILVIN 19 11 N5080060 BUSHING ENGRANAJE 10 22
N3120140 BUSHING COBERTOR TRASERO 17 36 N5101939 RESORTE DE BARRA 22 14

88
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N5101939 RESORTE DE BARRA 22A 14 N8122610 ARANDELA DE COPA 19 10
N5101979 ARANDELA BARRA 22 16 N8130130 HULE DE SILLON 15 6
N5101979 ARANDELA BARRA 22A 16 N8130240 #N/A 15 12
N5101989 ARANDELA 22 20 N8200050 PERNO CENTRAL PATA DOBLE 14 2
N5101989 ARANDELA 22A 20 N8200080 TORNILLO M5X10 17A 4
N5101999 TORNILO 22 21 N8200150 TORNILLO M8X60 6 12
N5101999 TORNILO 22A 21 N8220180 HULE BASE SILVIN 17 11
N5120820 HULE SILVIN 17A 25 N8220180 HULE BASE SILVIN 18A 13
N5121610 RESORTE PATA LATERAL 14 7 N8220300 BASE DE PORTAPLACA 18 39
N5200180 TORNILLO M8X30 6 1 N8220500 HULE BASE SILVIN 17 20
N5200330 TORNILLO M8X100 13A 46 N8220510 SOPORTE PORTAPLACA DELANTERO 17 32
N5200340 TORNILLO M6X16 17A 13 N8320070 KIT DE CUNAS 22 48
N8040340 O RING 27 12 N8320070 KIT DE CUNAS 22A 51
N8050690 ARANDELA 6 13 N90105007D CULATA 1 20
N8090380 HULE CADENA DE TRACCION 25 6 N90105107D CULATA COMPLETO 1 1
N8101220 ARANDELA BARRA 22 8 N9020120 CIGÜEÑAL COMPLETO 2 14
N8101220 ARANDELA BARRA 22A 8 N9020140 KIT PISTON 62.5 STD 2 16
N8101230 TORNILLO BARRA 22 7 N9020150 KIT ANILLOS ESTANDAR 2 11
N8101230 TORNILLO BARRA 22A 7 N9040300 MANGUERA AIRE 27 7
N8101320 RESORTE DE BARRA 22 10 N9041060 VALVULA INYECCION AIRE SAI 27 8
N8101320 RESORTE DE BARRA 22A 10 N9041080 TUBO ENTRADA AIRE 27 1
N8111110 RESORTE SWITCH STOP 21 3 N9041400 CARBURADOR COMPLETO 7 1
N8120910 CUNA INFERIOR T BARRA 22 26 N9041400N CARBURADOR COMPLETO 7 1A
N8120910 CUNA INFERIOR T BARRA 22A 26 N9041560 TUBO INYECCION DE AIRE 27 11
N8120920 COBERTOR DE CUNA 22 27 N9051520 HULE ESCAPE 6 8
N8120920 COBERTOR DE CUNA 22A 27 N9051850 ARANDELA 6 7
N8121710 BASE PLACA 18 18 N9051860 ARANDELA DE COPA 6 9
N8122610 ARANDELA DE COPA 17 13 N9053160 ESCAPE COMPLETO 6 4
N8122610 ARANDELA DE COPA 17A 12 N9053170 EMPAQUE BOQUILLA ESCAPE 6 15
N8122610 ARANDELA DE COPA 18A 14 N9053180 ESCAPE SOLO 6 6

89
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N9060180 BOBINA ALTA 5 11 N9101010 ESPACIADOR BARRA 22 1
N9060280 CAPUCHON DE BUJIA 5 13 N9101010 ESPACIADOR BARRA 22A 2
N9060320 BOBINA MAGNETO 5 24 N9101020 TAPON DE BARRA 22 3
N9060400 PLANTA COMPLETO 5 22 N9101020 TAPON DE BARRA 22A 4
N9060430 UNIDAD TCI 21 23 N91010808R TREN DELANTERO 22 5
N9070120 PLATO CLUTCH 4 26A N91010808R TREN DELANTERO 22A 6
N9080240 BOMBA DE ACEITE 3 36 N9101090 TUBO BARRA 22 7
N9080250 SPROCKET DELANTERO 14T 10 7 N9101090 TUBO BARRA 22A 8
N9080440 TOPE ENGRANAJE DE STARTER 5 30 N9101120 FLAUTA BARRA 22 9
N9080670 BASE 4 40 N9101120 FLAUTA BARRA 22A 10
N9081170 COBERTOR DE SPROCKET DELANTERO 5 6A N9110690 BUSHING PORTASPROCKET 24 11
N9090910 TENSOR CADENA DE TRACCION 24 3 N9110700 EJE LLANTA TRASERA 15X290 24 12
N9090940 TENSOR CADENA DE TRACCION LH 24 39 N91111403C DEPOSITO LIQUIDO FRENOS DELANTERO 16 13
N9091630 GUIA CADENA 13 35 N91111403C DEPOSITO LIQUIDO FRENOS DELANTERO 28 14
N9091700 CUBRECADENA 26 1 N9111220 GUIA MANGUERA DE FRENO 22A 15
N9092230 MULETA COMPLETO 25 4 N9111220 GUIA MANGUERA DE FRENO 28 16
N9092260 AMORTIGUADOR TRASERO NEGRO 26 5 N9111270 ABRAZADERA 22A 17
N9100770 BUSHING BARRA 22 44 N9111270 ABRAZADERA 28 18
N9100770 BUSHING BARRA 22A 44 N9111320 TORNILLO MANGUERA 28 1
N91008208R FUNDA DE BARRA LH 22 32 N9111330 ARANDELA COBRE 28 2
N91008208R FUNDA DE BARRA LH 22A 32 N9111340 DISCO DE FRENO TRASERO 200MM 24 3
N91008708R FUNDA DE BARRA RH 22 6 N9111430 MANGUERA FRENO 29 4
N91008708R FUNDA DE BARRA RH 22A 6 N9111680 VARILLA FRENO 13 5
N9100890 ARANDELA 22 45 N9111800 SENSOR DE VELOCIDAD 23 6
N9100890 ARANDELA 22A 45 N9111840 EJE PEDAL DE FRENO 13 7
N91009608R BARRA COMPLETA LH 22 40 N9111840 EJE PEDAL DE FRENO 13A 8
N91009608R BARRA COMPLETA LH 22A 40 N9111840 EJE PEDAL DE FRENO 29 9
N91009708R BARRA COMPLETA RH 22 41 N9111870 RESORTE SWITCH FRENO 13 10
N91009708R BARRA COMPLETA RH 22A 41 N9111870 RESORTE SWITCH FRENO 13A 11
N9101000 BASE SUPERIOR TIMON 16 28 N9111870 RESORTE SWITCH FRENO 29 12

90
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N9111890 DISCO DE FRENO DELANTERO 23 4 N9123750 BASE 13A 60
N9111930 MORDAZA COMPLETA 28 31 N9123920 TACO DELANTERO SOLO RH 13 1
N9112000 HULE PEDAL DE FRENO 13 8 N9123920 TACO DELANTERO SOLO RH 13A 1
N9112000 HULE PEDAL DE FRENO 13A 70 N9123930 TACO DELANTERO COMPLETO LH 13 48
N9112010 PEDAL DE FRENO COMPLETO 13 9 N9123930 TACO DELANTERO COMPLETO LH 13A 53
N9112010 PEDAL DE FRENO COMPLETO 13A 69 N9123940 TACO TRASERO SOLO RH 13A 25
N9112060 MORDAZA TRASERA 24 15 N9123950 TACO TRASERO SOLO LH 13A 73
N9112070 DEPOSITO BOMBA FRENO 29 4 N9123970 GUIA TACO LH 13 53
N9112140 BASE SWITCH FRENO 13 30 N9123970 GUIA TACO LH 13A 27
N9112180 ABRAZADERA 22 47 N9123980 RESORTE DE TACO 13 20
N9112190 ESPACIADOR LLANTA TRASERA 24 21 N9123980 RESORTE DE TACO 13A 8
N9112570 SPROCKET TRASERO 46 DIENTES 24 35 N9123980 RESORTE DE TACO 13A 51
N9112750 LLANTA TRASERA COMPLETO 110/80-17 24 26 N9123990 BASE HULE DE TACO 13 3
N9112830 CADENA DE TRACCION 130L 10 5 N9123990 BASE HULE DE TACO 13A 3
N9112840 ARO TRASERO 2.15X17 24 25 N9124000 PIN 13 5
N9112860 ARO DE MAGNESIO 17X1.85 DELANTERO C/STICKER 23 9 N9124000 PIN 13A 5
N9112880 VALVULA DE LLANTA 23 14 N9124020 RESORTE PATA FRENO 13 51
N9112880 VALVULA DE LLANTA 24 30 N9124030 TACO DELANTERO SOLO LH 13 4A
N9112890 LLANTA DELANTERA COMPLETO 90 / 90-17 23 5 N9124030 TACO DELANTERO SOLO LH 13A 54
N9112910 LLANTA DELANTERA 90/90-17 23 8 N9124040 TACO DELANTERO SOLO RH 13 4
N9112920 LLANTA TRASERA 110/80-17 24 23 N9124050 HULE DE TACO DELANTERO 13 2
N9121790 PIN 13 19 N9124050 HULE DE TACO DELANTERO 13A 2
N9121790 PIN 13A 26 N9124050 HULE DE TACO DELANTERO 13A 4
N9122690 ABRAZADERA BATERIA 9A 21 10 N9124200 BASE TACO LH 13 52
N9122990 CARGADOR MOTOR SUPERIOR LH 13 60 N9124300 BASE TACO 13 15
N9122990 CARGADOR MOTOR SUPERIOR LH 13A 42 N9124380 CHASIS 13 71
N9123000 BASE CARGADOR MOTOR SUPERIOR RH 13 62 N9124450 ARANDELA 13 12
N9123220 SWITCH SILLON 13A 36 N9124640 PATA LATERAL 14 6
N9123220 SWITCH SILLON 15 9 N9124730 PATA DOBLE 14 1
N9123750 BASE 13 75 N9124890 HULE 13 37

91
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N9124890 HULE 13A 32 N9130160 BASE SILLON 15 4A
N9124990 BASE CARGADOR MOTOR LH 13 57 N9130170 ESPONJA DE SILLON 15 3A
N9124990 BASE CARGADOR MOTOR LH 13A 59 N9130180 COBERTOR DE SILLON 15 2A
N9125000 BASE CARGADOR MOTOR RH 13 58 N9140470 TAPON TANQUE DE GASOLINA 12 1
N9125000 BASE CARGADOR MOTOR RH 13A 61 N9140470 TAPON TANQUE DE GASOLINA 12A 1
N9125010 TACO LH 13 69 N9140530 HULE TANQUE DE GASOLINA 12 6
N9125020 TACO DELANTERO LH 13 68 N9140530 HULE TANQUE DE GASOLINA 12A 16
N9125030 TACO TRASERO COMPLETO RH 13 18 N9140540 BUSHING TANQUE DE GASOLINA 12 3
N9125040 PLATO TACO 13 43 N9140540 BUSHING TANQUE DE GASOLINA 12A 6
N9125050 BUSHING TACO 13 46 N9140650 MANGUERA DE GASOLINA 12 15
N9125060 BUSHING 13 45 N9140650 MANGUERA DE GASOLINA 12A 18
N9125070 HULE TORNILLO 13 42 N9140670 LLAVE DE PASO GASOLINA 12 9
N9125210 BASE BATERIA 21 13 N9140670 LLAVE DE PASO GASOLINA 12A 10
N9125310 BASE BATERIA 21 13A N9140700 BASE MANGUERA 12 16
N9125580 ESPACIADOR 13 25 N9140700 BASE MANGUERA 12A 25
N9125580 ESPACIADOR 13A 34 N9141000 ESPACIADOR COBERTOR DE TANQUE 12 23
N9125590 ESPACIADOR 13 76 N91411900D TANQUE DE GASOLINA NEGRO 36 6
N9125590 ESPACIADOR 13A 31 N91411902F TANQUE DE GASOLINA BLANCO PERLA 37 6
N9125860 CHASIS 13A 33 N91411902H TANQUE DE GASOLINA ROJO 39 6
N9125920 BASE DE TACO DELANTERO LH 13A 56 N91411906R TANQUE DE GASOLINA AMARILLO PERLA 38 6
N9125980 BASE DE TACO DELANTERO RH 13A 16 N91411908D TANQUE DE GASOLINA GRIS TITANIO 35 6
N9125990 PIN PATA DE CAMBIOS 13A 55 N91504403C MANECILLA DE CLUTCH COMPLETO 16 22
N9126160 COBERTOR BOMBA FRENO 13A 9 N9150450 PORTAMANECILLA LH 16 20
N9126170 CONECTOR REPOSAPIE 13A 57 N91505203C MANECILLA LH 16 21
N9130060 SILLON COMPLETO 15 1 N9150770 BALANCE DE TIMON 16 2
N9130070 BASE SILLON 15 4 N9151190 TUBO INTERNO DEL MANGO 16 5
N9130080 ESPONJA SILLON 15 3 N9151200 ESPACIADOR TIMON 16 3
N9130090 COBERTOR DE SILLON 15 2 N9151210 TOPE TIMON 16 6
N9130120 HULE DE SILLON 15 11 N9151220 KIT INTERNO DE MANGO 16 38
N9130150 SILLON COMPLETO 15 1A N9151380 COBERTOR TIMON 16 15

92
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N9151390 TIMON RH 16 8 N9161850 RELAY STARTER COMPLETO 21 32A
N9151400 TIMON LH 16 16 N9161890 SENSOR REGULADOR CONBUSTIBLE 21 19A
N9151660 COBERTOR TIMON 16 15A N9161900 ARNÉS STARTER 21 27
N9160380 FLASHER 21 14 N9161930 SWITCH TIMON LH 16 24A
N9160390 SILVIN COMPLETO 17 30 N9161940 SWITCH TIMON RH 16 32A
N9160480 SWITCH DE IGNICION 16 29 N9162100 CABLE SILVIN 17A 31
N9160480 SWITCH DE IGNICION 21 20 N9170090 CABLE DE SILLON 15 10
N9160640 FLOTE DE GASOLINA 12 18 N9170230 CABLE DE ACELERACION 16 36
N9160640 FLOTE DE GASOLINA 12A 26 N9170240 CABLE CHOKE AIRE 16 35
N9160680 ESPONJA BATERIA 21 15 N9170250 CABLE DE CLUTCH COMPLETO 16 34
N9160840 BOCINA RH 21 7 N9170340 CABLE DE ACELERACION 16 36A
N9160850 BOCINA LH 21 7A N9180030 MOTOR COMPLETO ES 2 23
N9160880 ARNÉS COMPLETO BOMBILLA LUZ MEDIA 17 39 N9200100 TORNILLO M6x8 6 17
N9160890 CABLE BOMBILLA SILVIN 17 38 N9200150 TORNILLO M6X30 16 14
N9160900 SWITCH STOP 21 2 N9200210 TORNILLO M10X30 14 3
N9160910 SWITCH CLUTCH 16 37 N9200220 ARANDELA 8.5X24X1.6 11 43
N9160920 RELAY STARTER COMPLETO 21 32 N9200220 ARANDELA 8.5X24X1.6 13 11
N9161080 STOP COMPLETO LED 20 4 N9200230 TORNILLO M8x30 11 44
N9161150 SWITCH TIMON RH 16 32 N9200230 TORNILLO M8x30 13 14
N9161190 ARNÉS 21 1A N9200250 TORNILLO M10X25 13 7
N9161200 SWITCH TIMON LH 16 24 N9200250 TORNILLO M10X25 13A 63
N9161260 RELAY 21 14A N9200280 ARANDELA 13 56
N9161360 PIDEVIAS DELANTERO COMPLETO LH 17 17 N9200300 ORING PATA FRENO 13 74
N9161360 PIDEVIAS DELANTERO COMPLETO LH 17A 35 N9200300 ORING PATA FRENO 13A 18
N9161370 PIDEVIAS DELANTERO COMPLETO RH 17 1 N9200310 PIN TACO B8X42 13 54
N9161370 PIDEVIAS DELANTERO COMPLETO RH 17A 1 N9200350 TORNILLO M6X157 16 1
N9161380 PIDEVIAS TRASERO LH 20 5 N9200460 HULES SILVIN 17A 20
N9161390 PIDEVIAS TRASERO RH 20 11 N9212050 CHAPA TAPADERA LATERAL 18 1
N9161810 ARNÉS STARTER 21 27A N9212050 CHAPA TAPADERA LATERAL 18A 1
N9161840 RELAY STARTER 21 26 N9212210 KIT SWITCH 21 16

93
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N9212270 KIT DE HERRAMIENTAS 30 1 N92210107D TACO TRASERO LH 13 38
N9212390 STICKER BATERIA 21 25 N92210207D TACO TRASERO RH 13 21
N9214830 EMBLEMA TIMON 16 33 N92210507D MANIJA TRASERA LH (COLA) 13 32
N9215570 COBERTOR SWITCH DE IGNICION 21 34 N92210507D MANIJA TRASERA LH (COLA) 13A 75
N9216580 PROTECTOR ARO DELANTERO 23 13 N92210607D MANIJA TRASERA RH (COLA) 13 31
N9216580 PROTECTOR ARO DELANTERO 24 24 N92210607D MANIJA TRASERA RH (COLA) 13A 74
N92201600DE LODERA DELANTERA NEGRO 36 1 N9221070 MANGO LH 16 17
N92201602FC LODERA DELANTERA BLANCO PERLA 37 1 N92210907D COBERTOR DE SPROCKET DELANTERO 5 6
N92201602HE LODERA DELANTERA ROJO 39 1 N9221170 MANGO RH 16 4
N92201606RD LODERA DELANTERA AMARILLO PERLA 38 1 N9221180 PROTECTOR ESCAPE 6 11
N92201608DE LODERA DELANTERA GRIS TITANIO 35 1 N9221200 PROTECTOR CURVA ESCAPE 6 16
N9220240 VISOR DE SILVIN 17 9 N9221290 BASE STOP 20 10
N9220320 COBERTOR SILVIN LH 17 15 N9221440 BASE DE DEFENSA 13 55
N9220360 BASE SILVIN 17 12 N9221440 BASE DE DEFENSA 13A 72
N9220370 BASE TIMON 17 22 N9221450 RETROVISOR LH 16 13
N9220400 BASE DE STOP 18A 17 N9221460 RETROVISOR RH 16 12
N9220400 BASE DE STOP 20 3 N9221490 COBERTOR DE ASPIROMETRO 17 40
N9220460 COBERTOR SILVIN RH 17 5 N9221560 PIN PALANCA VELOCIDADES 13 50
N9220480 BASE FRONTAL DE LODERA TRASERA 18 37 N9221690 DEFENSA 13 65
N9220480 BASE FRONTAL DE LODERA TRASERA 18A 40 N9221710 PARRILLA LATERAL 13 59
N9220490 LUZ DE PLACA 18 20 N9221859 COBERTOR INTERNO DE TANQUE LH 12 21
N9220490 LUZ DE PLACA 18A 29 N9221869 COBERTOR INTERNO DE TANQUE RH 12 24
N9220530 HULE TAPADERA LATERAL 18 15 N9222000 LODERA TRASERA 18 34
N9220530 HULE TAPADERA LATERAL 18A 3 N9222010 SALPICADERA TRASERA 18 33
N9220560 HULE DE COBERTOR 18 8 N9222010 SALPICADERA TRASERA 18A 38
N9220560 HULE DE COBERTOR 18A 8 N9222020 COBERTOR DE STOP 18 16
N9220760 HULE 19 5 N9222040 BASE DE LODERA TRASERA 18 28
N9220800 PARRILLA LATERAL 13A 40 N9222040 BASE DE LODERA TRASERA 18A 36
N9220880 BASE SWITCH 13 22 N9222060 RELOJ ASPIROMETRO 19 1
N9220960 BASE LAMPARA TRASERA 18A 12 N9222080 BASE DE LODERA TRASERA 18 22

94
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N9222080 BASE DE LODERA TRASERA 18A 28 N92228092H KEIS DE SILVIN ROJO RH 39 3
N92222700D COBERTOR TRASERO LH NEGRO 36 9 N92228096R KEIS DE SILVIN AMARILLO PERLA RH 38 3
N92222702F COBERTOR TRASERO LH BLANCO PERLA 37 9 N92228098D KEIS DE SILVIN GRIS TITANIO RH 35 3
N92222702H COBERTOR TRASERO LH ROJO 39 9 N9222820 SILVIN COMPLETO 17A 23
N92222706R COBERTOR TRASERO LH AMARILLO PERLA 38 9 N92228390D KEIS DE SILVIN NEGRO LH 36 2
N92222708D COBERTOR TRASERO LH GRIS TITANIO 35 9 N92228392F KEIS DE SILVIN BLANCO PERLA LH 37 2
N92222800D COBERTOR TRASERO RH NEGRO 36 10 N92228392H KEIS DE SILVIN ROJO LH 39 2
N92222802F COBERTOR TRASERO RH BLANCO PERLA 37 10 N92228396R KEIS DE SILVIN AMARILLO PERLA LH 38 2
N92222802H COBERTOR TRASERO RH ROJO 39 10 N92228398D KEIS DE SILVIN GRIS TITANIO LH 35 2
N92222806R COBERTOR TRASERO RH AMARILLO PERLA 38 10 N9222840 BASE DE TACO LH 13A 48
N92222808D COBERTOR TRASERO RH GRIS TITANIO 35 10 N9222850 BASE DE TACO RH 13A 30
N92222900D COBERTOR TRASERO CENTRAL NEGRO 36 11 N9222860 COBERTOR LATERAL LH NEGRO 35 7
N92222902F COBERTOR TRASERO CENTRAL BLANCO PERLA 37 11 N9222860 COBERTOR LATERAL LH NEGRO 36 7
N92222902H COBERTOR TRASERO CENTRAL ROJO 39 11 N9222860 COBERTOR LATERAL LH NEGRO 37 7
N92222906R COBERTOR TRASERO CENTRAL AMARILLO PERLA 38 11 N9222860 COBERTOR LATERAL LH NEGRO 38 7
N92222908D COBERTOR TRASERO CENTRAL GRIS TITANIO 35 11 N9222860 COBERTOR LATERAL LH NEGRO 39 7
N9222300 COBERTOR DE STOP 18A 22 N9222870 COBERTOR LATERAL RH NEGRO 35 8
N92227590D COBERTOR DE MOTOR LH NEGRO 36 12 N9222870 COBERTOR LATERAL RH NEGRO 36 8
N92227592F COBERTOR DE MOTOR LH BLANCO PERLA 37 12 N9222870 COBERTOR LATERAL RH NEGRO 37 8
N92227592H COBERTOR DE MOTOR LH ROJO 39 12 N9222870 COBERTOR LATERAL RH NEGRO 38 8
N92227596R COBERTOR DE MOTOR LH AMARILLO PERLA 38 12 N9222870 COBERTOR LATERAL RH NEGRO 39 8
N92227598D COBERTOR DE MOTOR LH GRIS TITANIO 35 12 N92228800DA COBERTOR DE TANQUE LH NEGRO 36 4
N92227602F COBERTOR DE MOTOR RH BLANCO PERLA 37 13 N92228802FA COBERTOR DE TANQUE LH BLANCO PERLA 37 4
N92227602HA COBERTOR DE MOTOR RH ROJO 39 13 N92228802HA COBERTOR DE TANQUE LH ROJO 39 4
N92227606R COBERTOR DE MOTOR RH AMARILLO PERLA 38 13 N92228806R COBERTOR DE TANQUE LH AMARILLO PERLA 38 4
N92227608D COBERTOR DE MOTOR RH GRIS TITANIO 35 13 N92228808D COBERTOR DE TANQUE LH GRIS TITANIO 35 4
N92227690D COBERTOR DE MOTOR RH NEGRO 36 13 N9222890 COBERTOR INTERNO DE TANQUE LH 12A 19
N9222779 COBERTOR DE MOTOR CENTRAL 18A 44 N92229000DA COBERTOR DE TANQUE RH NEGRO 36 5
N92228090D KEIS DE SILVIN NEGRO RH 36 3 N92229002FA COBERTOR DE TANQUE RH BLANCO PERLA 37 5
N92228092F KEIS DE SILVIN BLANCO PERLA RH 37 3 N92229002HA COBERTOR DE TANQUE RH ROJO 39 5

95
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N92229006R COBERTOR DE TANQUE RH AMARILLO PERLA 38 5 N9224850 STICKER TANQUE 12A 7
N92229008D COBERTOR DE TANQUE RH GRIS TITANIO 35 5 N9321400 LLAVE SWITCH 21 22
N9222910 COBERTOR INTERNO DE TANQUE RH 12A 21 N9321790 KIT ESPONJA 8 19
N9222950 TACO TRASERO COMPLETO LH 13A 50 N9321820 TALCO PIDEVIAS RH/LH 17 37
N9222960 TACO TRASERO COMPLETO RH 13A 24 N9321820 TALCO PIDEVIAS RH/LH 20 12
N9222970 COBERTOR DE ASPIROMETRO 19 12 N9321830 TALCO PIDEVIAS LH/RH 17 2
N9222980 ESTRUCTURA SILVIN 17A 38 N9321830 TALCO PIDEVIAS LH/RH 17A 2
N9222990 ASPIROMETRO COMPLETO 19 8 N9321830 TALCO PIDEVIAS LH/RH 20 9
N9223070 COBERTOR INFERIOR LH 13A 52 N9321920 VOLANTE 5 23
N9223080 COBERTOR INFERIOR RH 13A 12 N9321940 PATA LATERAL COMPLETO 14 11
N9223280 DEFENSA 13A 43 N9322010 DIAFRAGMA BOMBA DE FRENO 28 10
N9223290 BASE INFERIOR SILVIN 17A 21 N9322020 MANECILLA RH 16 10
N9223350 COBERTOR INTERNO DE SILVIN LH 17A 32 N9322040 COBERTOR DE ASPIROMETRO 19 2
N9223360 BASE COBERTOR SILVIN INTERNO RH 17A 18 N9322140 T BARRAS 22 28
N9223370 SOPORTE PORTAPLACA 17A 36 N9322140 T BARRAS 22A 28
N92233800 HULE PROTECTOR TANQUE 12A 4 N9322450 PLANTA SOLA 5 18
N9223480 BASE SILVIN LH 17A 8 N9322720 SEGURO CADENA DE TRACCION 10 6
N9223490 BASE SILVIN RH 17A 11 N9322870 AGUJA DE CAMPANA 7 11
N9223530 LUZ MEDIA 0.5,1 LED 17A 28 N9322880 BASE DE DIAFRAGMA 7 13
N9223540 LUZ MEDIA 0.5,1 LED 17A 24 N9322890 AGUJA DE CARBURADOR 1 7 23
N9223860 KIT STICKER 37 14 N9322900 BASE DE AGUJA 1 7 25
N9223890 LODERA TRASERA 18A 37 N9322910 TUERCA PRINCIPAL DE AGUJA 1 7 26
N9223920 COBERTOR DE TANQUE 12A 2 N9322920 AGUJA DE CARBURADOR 15 7 27
N9223950 BASE CHASIS 13A 17 N9322930 TASA CARBURADOR 7 36
N9223960 COBERTOR PLASTICO 19 13 N9322940 AGUJA MCS 7 22
N9223980 KIT STICKER 36 14 N9322950 AGUJA FLOTE 7 31
N9223980 KIT STICKER 39 14 N9322960 ARANDELA 7 10
N9224120 KIT STICKER 35 14 N9322980 FUSIBLE 10A 21 29
N9224260 KIT STICKER 38 14 N9323000 KIT CILINDRO Y PISTON 2 19
N9224840 VISOR DE SILVIN 17A 5 N9323010 KIT PISTON 62.75 I MEDIDA 2 17

96
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
N9323020 KIT PISTON 63 II MEDIDA 2 18 R1321190 O RING 2 20
N9323030 KIT ANILLOS I MEDIDA 2 11A R1321200 TORNILLO TENSOR DE CADENA 2 22
N9323040 KIT ANILLOS II MEDIDA 2 11B R1321210 O RING 2 21
N9323050 KIT DE TRACCION 14/46/130 10 40 R3160090 HULE RELAY 21 28
N9324040 FUSIBLE 20A 21 30 S1010240 TORNILLO DE BALANCIN 1 14
N9324050 DIODOS 5A 21 33 S1010250 TUERCA TORNILLO BALANCIN 1 13
N9324060 KIT BUSHING DE AMORTIGUADOR 26 6 S1010320 CUÑA VALVULA 1 22
N9324120 ARNÉS 21 1 S1011290 ARANDELA 3 26
N9324450 BASE BOMBILLA DE SILVIN 17A 30 S1060310 HULE DE BOBINA 5 14
N9324460 SILVIN SOLO 17A 26 S1101150 CUNA SUPERIOR T BARRA 22 23
N9324480 TAPON CARBURADOR 7 52 S1101150 CUNA SUPERIOR T BARRA 22A 23
P1200060 TUERCA M6 17 24 S1101250 TORNILLO M8X35 13A 23
P1200060 TUERCA M6 20 1 S1101250 TORNILLO M8X35 13A 47
P1200100 ARANDELA 6.4X18X1.5 17 19 S1101250 TORNILLO M8X35 28 38A
P200270 TORNILLO M6x12 6.8 ZNG 17A 22 S1125290 CUNA BASE DE TIMON 13A 14
P200270 TORNILLO M6x12 6.8 ZNG 22A 49 S1125290 CUNA BASE DE TIMON 22 43
P3200010 TORNILLO M6x12 12A 3 S1125290 CUNA BASE DE TIMON 22A 43
P3200010 TORNILLO M6x12 13A 15 S1125310 BUSHING ESCAPE 6 2
P3200010 TORNILLO M6x12 18 38 S1160190 HULE TORNILLO SILVIN 17 29
P3200010 TORNILLO M6x12 18A 41 S1160200 ESPACIADOR TORNILLO SILVIN 17 27
R1011000 BALANCIN COMPLETO 1 12 S1200270 GUIA EMPAQUE DE CULATA 2 2
R1011010 TAPADERA DE VALVULAS 1 3 S1200270 GUIA EMPAQUE DE CULATA 3 32
R1060070 REGULADOR VOLTAJE 21 6 S1200700 CLIP HULE DE TANQUE 17A 17
R1060110 ENGRANAJE CLUTCH 5 26 S1200700 CLIP HULE DE TANQUE 18A 21
R1080800 ENGRANAJE 1 VELOCIDAD 10 13A S1200900 TAPON DE DRENAJE MAGNETICO 3 25A
R1081130 ENGRANAJE 4VELOCIDAD ENTRADA 10 15A T0064014 PIN BOMBA DE ACEITE 3 39
R1200220 TORNILLO M6x12 6 14 T0074010 GUIA CARTER 3 11
R1200380 TORNILLO M5X14 12A 24 T0074010 GUIA CARTER 4 17
R1200490 O RING 29.5X3 1 4 T0098010 HULE BOBINA ALTA 5 12
R1220770 HULE COBERTOR TRASERO 18A 7 T0249550 RETENEDOR PATA DE ARRANQUE 12X2X17 4 16

97
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
T0254088 CUNA TIMON 22 31 T0331708 TORNILLO M5X12 12 14
T0254088 CUNA TIMON 22A 31 T0331708 TORNILLO M5X12 21 18
T0330048 PIN 2.0X20 13 16 T0331718 TORNILLO M5X16 17 33
T0330048 PIN 2.0X20 13A 28 T0331748 TORNILLO M6X16 4 41
T0330174 SEGURO ENGRANAJE 20X1.2 2 VELOCIDAD 10 16 T0331748 TORNILLO M6X16 11 11
T0330174 SEGURO ENGRANAJE 20X1.2 2 VELOCIDAD 10 27 T0332018 TORNILLO M3X4 11 28
T0330318 ARANDELA M8 13 66 T0332068 TORNILLO M6X12 10 4
T0330318 ARANDELA M8 13A 29 T0332068 TORNILLO M6X12 11 10
T0330318 ARANDELA M8 13A 38 T0332228 TORNILLO M6x16 6.8 1 30
T0330318 ARANDELA M8 21 8 T0332228 TORNILLO M6x16 6.8 3 38
T0330318 ARANDELA M8 22 13 T0332228 TORNILLO M6x16 6.8 11 18
T0330318 ARANDELA M8 22 39 T0332238 TORNILLO ENGRANAJES 10 34
T0330318 ARANDELA M8 22A 13 T0332238 TORNILLO ENGRANAJES 11 23
T0330318 ARANDELA M8 22A 39 T0332275 ARANDELA M6X16 8 8
T0330318 ARANDELA M8 29 28 T0332275 ARANDELA M6X16 12A 27
T0330328 ARANDELA M10 13A 66 T0332275 ARANDELA M6X16 13A 10
T0330328 ARANDELA M10 14 9 T0332275 ARANDELA M6X16 17 16
T0330328 ARANDELA M10 17A 9 T0332275 ARANDELA M6X16 17A 37
T0330328 ARANDELA M10 20 6 T0332275 ARANDELA M6X16 18 24
T0330408 ARANDELA M6 13 28 T0332275 ARANDELA M6X16 21 24
T0330408 ARANDELA M6 16 27 T0332275 ARANDELA M6X16 29 3
T0330408 ARANDELA M6 16 31 T0334038 TUERCA M10 13A 65
T0330408 ARANDELA M6 21 5 T0334038 TUERCA M10 14 10
T0330408 ARANDELA M6 22A 48 T0334038 TUERCA M10 17A 10
T0330408 ARANDELA M6 27 15 T0334038 TUERCA M10 20 7
T0331058 TORNILLO M8X16 13 64 T0334146 TUERCA M6 18 19
T0331058 TORNILLO M8X16 13A 71 T0334146 TUERCA M6 18A 33
T0331318 TORNILLOS SPROCKET TRASERO 24 32 T0334158 TORNILLO M12x1.25 23 12
T0331708 TORNILLO M5X12 3 30 T0334158 TORNILLO M12x1.25 25 1
T0331708 TORNILLO M5X12 5 16 T0334548 TUERCA M8 13 40

98
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
T0334548 TUERCA M8 24 37 T1181160 SEGUROS SPROCKET TRASERO 24 36
T0334560 TUERCA M5 18 32 T1182200 ESPACIADOR DE LLANTA 24 27
T0334640 TUERCA M20 24 41 T1339120 COJINETE PORTASPROCKET 25X52X15 6205 24 34
T0335014 ARANDELA 15X30X1 9 2 T1339510 COJINETE 15X42X13X C3 6302Z 24 22
T0335014 ARANDELA 15X30X1 10 11 T1339520 COJINETE LLANTA 15X35X11 24 28
T0335068 ARANDELA 4.3X10X8 11 26 T3040510 RESORTE EJE VELOCIDADES 11 2
T0335518 ARANDELA 8.2X16X1.2 6 10 T3257448 TORNILLO M6X10 28 24
T0335528 ARANDELA 10.5X18X1.6 13A 64 T3257598 ARANDELA 13 41
T0335538 ARNADELA 12.5X22X2.3 23 2 T335608 ARANDELA FILTRO AIRE 8 10
T0335548 ARANDELA 3.3X8X.50 11 27 T410043700 ARANDELA BARRA 22 30
T0335558 ARANDELA M5.5x12x1 12 13 T410043700 ARANDELA BARRA 22A 30
T0335578 ARANDELA 6.5X13X1 13A 11 T41414700 CLIP MANGUERA 12A 12
T0335605 ARANDELA 6.5X16X1.2 13 70 T41414700 CLIP MANGUERA 27 14
T0335605 ARANDELA 6.5X16X1.2 18 23 T414147000 SEGURO DE MANGUERA 12 8
T0335605 ARANDELA 6.5X16X1.2 18A 26 T42000170 ARANDELA A6.6 ZNB 12A 14
T0335608 ARANDELA 6.5x16x1.2 16 11 T420001700 ARANDELA A6.6 ZNB 12 11
T0335608 ARANDELA 6.5x16x1.2 18A 19 T420001700 ARANDELA A6.6 ZNB 17 7
T0335608 ARANDELA 6.5x16x1.2 18A 27 T420011700 ARANDELA 6.4 26 3
T0335608 ARANDELA 6.5x16x1.2 19 6 T420302700 TUERCA M5 18 36
T0335608 ARANDELA 6.5x16x1.2 20 2 T420305700 TUERCA M6 11 36
T0335608 ARANDELA 6.5x16x1.2 27 3 T420305700 TUERCA M6 13 26
T0335618 ARANDELA 6.5x20.0x1.6 17 23 T420305700 TUERCA M6 18A 18
T0335618 ARANDELA 6.5x20.0x1.6 18 5 T420305700 TUERCA M6 18A 35
T0335628 ARANDELA 10.5X24X2.3 26 4 T420305700 TUERCA M6 19 7
T0335714 ARANDELA 16X30X0.5 9 10 T420305700 TUERCA M6 24 5
T0336018 ARANDELA 8.5X20X2 13A 37 T420404000 BALIN 3/16 22 24
T0336018 ARANDELA 8.5X20X2 25 2 T420404000 BALIN 3/16 22A 24
T0339310 BUSHING CANASTA 4 36 T420452700 TORNILLO M6X12 1 42
T1181070 PORTASPROCKET 24 33 T420452700 TORNILLO M6X12 13 29
T1181150 HULE DE MASA ARO TRASERO 24 29 T420452700 TORNILLO M6X12 13 39

99
 GUÍA
CÓDIGO DESCRIPCION FIG. NO. CÓDIGO DESCRIPCION FIG. NO.
T420452700 TORNILLO M6X12 17 8 T8200120 TORNILLO ROMPEVIENTOS M5X12 17 35
T420452700 TORNILLO M6X12 21 4 T8200320 SEGURO 5.0 11 15
T420452700 TORNILLO M6X12 26 2 U2100190 HULE LODERA DELANTERA 22A 35
T420454700 TORNILLO M8X20 13 67 U2200010 TORNILLO M8X27 28 38
T420454700 TORNILLO M8X20 13A 39 U6200030 SEGURO DE TACO 14 13 49
T420454700 TORNILLO M8X20 21 9
T420454700 TORNILLO M8X20 22 38
T420454700 TORNILLO M8X20 22A 38
T42046270 TUERCA M6X20 12A 15
T42046270 TUERCA M6X20 17A 14
T420462700 TUERCA M6X20 11 7
T420462700 TUERCA M6X20 12 12
T420462700 TUERCA M6X20 13 27
T420462700 TUERCA M6X20 18 4
T420463700 TORNILLO M6X25 13A 35
T420510700 TORNILLO M5X16 13 6
T420510700 TORNILLO M5X16 13A 6
T420510700 TORNILLO M5X16 13A 7
T420518000 TORNILLO M6X20 16 30
T420518700 TORNILLO M6X20 21 21
T420955700 TORNILLO M8X40 13A 21
T420955700 TORNILLO M8X40 22 12
T420955700 TORNILLO M8X40 22A 12
T420955700 TORNILLO M8X40 29 29
T5227360 BOMBILLA LUZ PLACA 12V 3.4W 18 21
T5227360 BOMBILLA LUZ PLACA 12V 3.4W 18A 30
T7100380 HULE ESTRUCTURA SILVIN 17A 39
T7200120 TORNILLO M6X25 16 18
T8081410 TORNILLO 11 4
T8081460 BASE EJE VELOCIDADES 11 16

100
