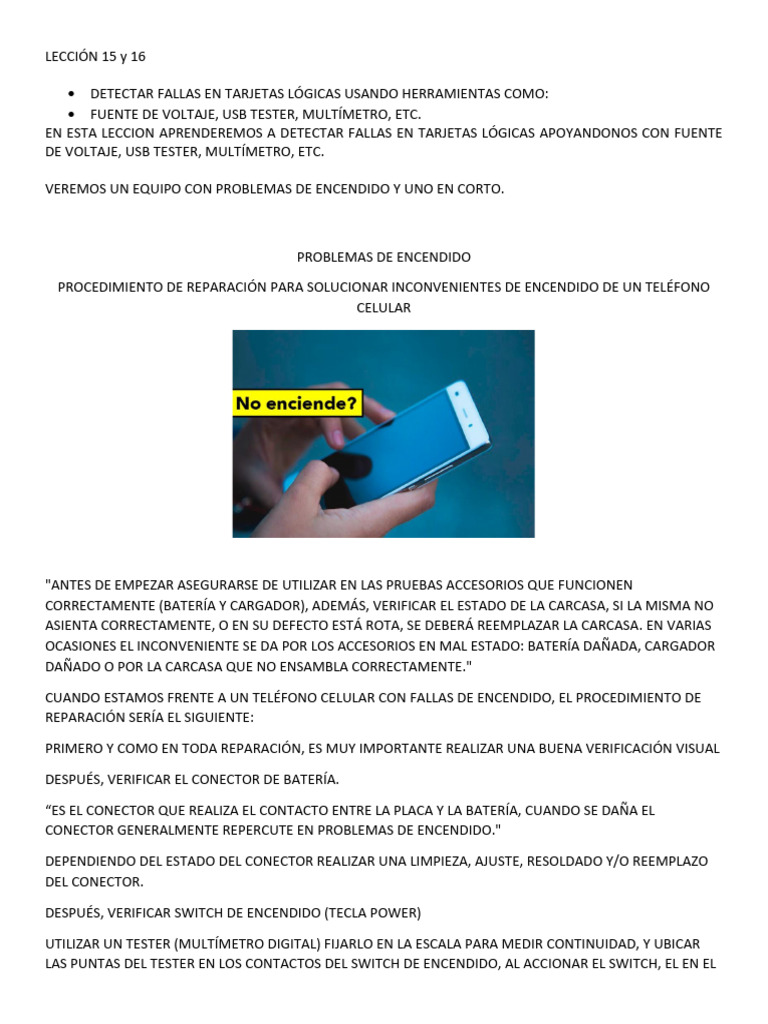

LECCIÓN 15 y 16
• DETECTAR FALLAS EN TARJETAS LÓGICAS USANDO HERRAMIENTAS COMO:
• FUENTE DE VOLTAJE, USB TESTER, MULTÍMETRO, ETC.
EN ESTA LECCION APRENDEREMOS A DETECTAR FALLAS EN TARJETAS LÓGICAS APOYANDONOS CON FUENTE
DE VOLTAJE, USB TESTER, MULTÍMETRO, ETC.
VEREMOS UN EQUIPO CON PROBLEMAS DE ENCENDIDO Y UNO EN CORTO.
PROBLEMAS DE ENCENDIDO
PROCEDIMIENTO DE REPARACIÓN PARA SOLUCIONAR INCONVENIENTES DE ENCENDIDO DE UN TELÉFONO
CELULAR
"ANTES DE EMPEZAR ASEGURARSE DE UTILIZAR EN LAS PRUEBAS ACCESORIOS QUE FUNCIONEN
CORRECTAMENTE (BATERÍA Y CARGADOR), ADEMÁS, VERIFICAR EL ESTADO DE LA CARCASA, SI LA MISMA NO
ASIENTA CORRECTAMENTE, O EN SU DEFECTO ESTÁ ROTA, SE DEBERÁ REEMPLAZAR LA CARCASA. EN VARIAS
OCASIONES EL INCONVENIENTE SE DA POR LOS ACCESORIOS EN MAL ESTADO: BATERÍA DAÑADA, CARGADOR
DAÑADO O POR LA CARCASA QUE NO ENSAMBLA CORRECTAMENTE."
CUANDO ESTAMOS FRENTE A UN TELÉFONO CELULAR CON FALLAS DE ENCENDIDO, EL PROCEDIMIENTO DE
REPARACIÓN SERÍA EL SIGUIENTE:
PRIMERO Y COMO EN TODA REPARACIÓN, ES MUY IMPORTANTE REALIZAR UNA BUENA VERIFICACIÓN VISUAL
DESPUÉS, VERIFICAR EL CONECTOR DE BATERÍA.
“ES EL CONECTOR QUE REALIZA EL CONTACTO ENTRE LA PLACA Y LA BATERÍA, CUANDO SE DAÑA EL
CONECTOR GENERALMENTE REPERCUTE EN PROBLEMAS DE ENCENDIDO."
DEPENDIENDO DEL ESTADO DEL CONECTOR REALIZAR UNA LIMPIEZA, AJUSTE, RESOLDADO Y/O REEMPLAZO
DEL CONECTOR.
DESPUÉS, VERIFICAR SWITCH DE ENCENDIDO (TECLA POWER)
UTILIZAR UN TESTER (MULTÍMETRO DIGITAL) FIJARLO EN LA ESCALA PARA MEDIR CONTINUIDAD, Y UBICAR
LAS PUNTAS DEL TESTER EN LOS CONTACTOS DEL SWITCH DE ENCENDIDO, AL ACCIONAR EL SWITCH, EL EN EL
TESTER SE DEBERÁ OBSERVAR EL CAMBIO DE ESTADO DE “NO CONTINUO” A “CONTINUO”, ES DECIR
MARCARÁ UN “ABIERTO” ANTES DE PRESIONAR EL SWITCH Y AL PRESIONARLO DEBERÁ MARCAR
“CONTINUIDAD”.
EN CASO DE QUE NO CAMBIE DE ESTADO IMPLICA QUE EL SWITCH SE ENCUENTRA DAÑADO Y DEBERÁ SER
REEMPLAZO, ADEMÁS, VERIFICAR QUE ESTE SOLDADO CORRECTAMENTE A LA PLACA.
EN TELÉFONOS CON DOS PLACAS, VERIFICAR EL CONECTOR DE ENTRE PLACAS. UN PUNTO CRÍTICO DE FALLAS
ES EL “CONECTOR DE ENTRE PLACAS”, SE DEBERÁ REALIZAR LA ELIMINACIÓN DE POSIBLES FALSOS
CONTACTOS EN DICHO PUNTO O BIEN REEMPLAZAR EL CONECTOR.”
"MUCHA GENTE CONFUNDE UN PROBLEMA DE ENCENDIDO CON PROBLEMAS DE DISPLAY (PANTALLA), ES
DECIR, PRENDE, PERO NO SALE NADA EN PANTALLA, PARA ELLO SE DEBERÁ VERIFICAR EL CONECTOR
FLEXIBLE, Y SI AHÍ ESTUVIESE LA FALLA DEBERÁN REEMPLAZAR EL CONECTOR FLEXIBLE."
TELÉFONOS QUE SE ENCUENTREN VISIBLEMENTE EN BUENAS CONDICIONES ES CONVENIENTE INTENTAR
REALIZAR UN FLASH DE SOFTWARE (PARA ESTO SE DEBERÁ CONTAR CON EL EQUIPO ADECUADO: PC – BOX –
CABLE DE DATOS), PUEDE SER UN PROBLEMA DE ENCENDIDO CAUSADO POR DATOS CORRUPTOS DE LA
MEMORIA FLASH.
REALIZAR RESOLDADO DE COMPONENTES DEL ÁREA LÓGICA (MEMORIAS Y MICRO-PROCESADOR)
INTENTAR NUEVAMENTE UN FLASH DE SOFTWARE.
VERIFICAR EL OSCILADOR LOCAL, YA QUE FALLAS EN EL MISMO IMPLICAN PROBLEMAS DE SINCRONISMO (SIN
SINCRONISMO EL EQUIPO NO ENCIENDE), SI CON UN RESOLDADO NO ENCIENDE, ES RECOMENDABLE
CAMBIAR EL OSCILADOR LOCAL.
VERIFICAR EL P.A. (AMPLIFICADOR DE POTENCIA) EN RF, YA QUE EN OCASIONES CUANDO EL P.A. SE
ENCUENTRA EN CORTO, PRESENTA UN ALTO CONSUMO QUE NO ES SOPORTADO POR LA BATERÍA Y
OCASIONA UN PROBLEMA DE ENCENDIDO.
5 FORMAS DE DETECTAR CORTOCIRCUITOS EN PLACAS ELECTRÓNICAS
LOS CORTOCIRCUITOS SON UNAS DE LAS CAUSAS MÁS COMUNES DE AVERÍAS EN PLACAS ELECTRÓNICAS.
CASI CUALQUIER COMPONENTE ES SUSCEPTIBLE DE CORTOCIRCUITARSE.
INCLUSO EL CIRCUITO IMPRESO, O LAS SOLDADURAS.
1. LOCALIZAR UN CORTOCIRCUITO MIDIENDO RESISTENCIA
EVIDENTEMENTE, UN CORTOCIRCUITO ES UNA RESISTENCIA DE CERO OHMIOS EN UN PUNTO DONDE
DEBERÍA SER MUCHO MAYOR.
PERO EN REALIDAD, LA RESISTENCIA NUNCA ES IGUAL A CERO OHMS.
SIEMPRE HAY UNA PEQUEÑA RESISTENCIA, POR BAJA QUE SEA.
POR LO TANTO, LA DIFERENCIA DE RESISTENCIA ES MÍNIMA.
ESTAMOS HABLANDO DE MILIOHMS.
2. LOCALIZAR CORTOCIRCUITOS CON CÁMARAS TERMOGRÁFICAS
UNA TERMOGRAFÍA ES UNA IMAGEN TÉRMICA SIMILAR A UNA FOTOGRAFÍA, PERO CON COLORES
PROPORCIONALES A LA TEMPERATURA.
DE ESTA FORMA, LAS ZONAS CALIENTES TIENEN UN COLOR MUY CONTRASTADO CON LAS FRÍAS.
UN CORTOCIRCUITO PROVOCA QUE LA CORRIENTE SEA MUY ALTA EN LA ZONA AFECTADA.
POR ESO, A VECES RESULTA REALMENTE FÁCIL LOCALIZAR UN CORTOCIRCUITO CON UNA CÁMARA
TERMOGRÁFICA.
AUNQUE TAMBIÉN ES POSIBLE QUE NO SE MARQUE UN PUNTO CONCRETO, SINO TODA UNA ZONA, O VARIAS
PISTAS DEL CIRCUITO IMPRESO EN LAS QUE HAY MUCHOS COMPONENTES.
PARA DIFERENCIAR QUÉ ELEMENTO ES EL CAUSANTE, HAY QUE “VER” EL CAMINO QUE ESTÁ SIGUIENDO LA
CORRIENTE DESDE LA ALIMENTACIÓN.
ASÍ PODRÁS DEDUCIR QUE ELEMENTO PROVOCA LA SOBRECARGA.
3.- LOCALIZAR UN CORTOCIRCUITO CON LA EVAPORACIÓN DE UN LÍQUIDO
COMO HEMOS VISTO, UN CORTOCIRCUITO PROVOCA UN SOBRECALENTAMIENTO EN UNA ZONA DE LA
PLACA.
PARA EVITAR PROBLEMAS DE CONDUCTIVIDAD, SE PUEDEN USAR ACEITES, QUE CON ALTAS TEMPERATURAS,
PROPIAS DE UN CORTOCIRCUITO, GENERAN UN HUMO BLANCO BASTANTE VISIBLE.
EL PROBLEMA ESTÁ EN LIMPIAR DESPUÉS LOS RESTOS OLEOSOS DE LA PLACA.
LO IDEAL ES USAR UN SPRAY REFRIGERADOR ESPECIAL PARA ELECTRÓNICA.
ENFRÍA MUCHO, Y DEJA POCO RESIDUO, POR LO QUE HAY QUE USARLO RÁPIDAMENTE Y CON MÁS
ATENCIÓN.
4. LOCALIZAR UN CORTOCIRCUITO TOCANDO COMPONENTES CON LOS DEDOS
ESTA ES LA TÉCNICA MENOS RECOMENDABLE.
PERO MENTIRÍA SI DIJERA QUE NUNCA LA HE APLICADO.
EN PLACAS CON TENSIONES MUY BAJAS, DE 12V O MENOS, A VECES ES SUFICIENTE CON TOCAR LOS
COMPONENTES PARA DESCUBRIR TEMPERATURAS ANORMALES.
OFICIALMENTE TE DIRÉ QUE NO LO HAGAS, Y QUE USES LOS MÉTODOS ANTERIORES.
PERO COMO SÉ QUE POCOS ME HARÁN CASO, TE DIRÉ QUE TENGAS ESPECIAL CUIDADO.
SI UNA PIEZA ESTÁ MUY CALIENTE, PUEDE PROVOCARTE QUEMADURAS.
INCLUSO TU PIEL PUEDE QUEDARSE COMO RECUBRIMIENTO DE ALGUNA RESISTENCIA SI NO TIENES
CUIDADO.
TOCA MUY LEVEMENTE, ANTES DE APOYAR UN DEDO SOBRE UN COMPONENTE.
Y, POR SUPUESTO, ES MUY IMPORTANTE QUE TE ASEGURES DE QUE LA PLACA ESTÁ AISLADA DE LA RED.
RECUERDA QUE CUANDO HABLAMOS DE CORRIENTE ELÉCTRICA, CUALQUIER ERROR PUEDE SER EL ÚLTIMO.
5.-USAR UNA FUENTE DE ALIMENTACIÓN DE LABORATORIO
SEGURO QUE EN ALGUNO DE LOS PUNTOS ANTERIORES YA TE HAS HECHO ESTA PREGUNTA:
¿CÓMO MIDO LA PLACA CON TENSIÓN, SI EL CORTOCIRCUITO PROVOCA QUE LA FUENTE DE ALIMENTACIÓN
SE PROTEJA O SE FUNDA EL FUSIBLE?
ES UNA GRAN PREGUNTA, TE FELICITO POR HABÉRSETE OCURRIDO.
PUEDES APLICAR UNA TENSIÓN A LA ZONA DE LA PLACA AFECTADA POR EL CORTOCIRCUITO.
POR SUPUESTO, ESTA TENSIÓN PUEDE PROVOCAR MÁS DAÑOS, COMO QUE SE QUEMEN LAS PISTAS DE
COBRE.
POR ESO LO IDEAL ES USAR UNA FUENTE DE ALIMENTACIÓN DE LABORATORIO, QUE TE PERMITA AJUSTAR LA
TENSIÓN Y LA CORRIENTE.
SI ESTÁS MIDIENDO, POR EJEMPLO, LA ALIMENTACIÓN DE 5V DE UNA SECCIÓN DE ELECTRÓNICA DIGITAL,
PUEDES CONECTAR LA FUENTE CON 4V Y 50MA.
ESTO SIGNIFICA UNA POTENCIA DE UNOS 20MW, QUE ES SOPORTABLE POR LA MAYORÍA DE COMPONENTES.
DE ESTA FORMA PUEDES VER SI ALGÚN COMPONENTE SE CALIENTA, SIGUIENDO LOS MÉTODOS YA
EXPLICADOS.
SI NADA SE CALIENTA, PUEDES AUMENTAR LIGERAMENTE LA CORRIENTE, POR EJEMPLO, A 100MA.
NO TE RECOMIENDO AUMENTAR MUCHO MÁS, SALVO QUE ESTÉS ALIMENTANDO UNA SECCIÓN DE
POTENCIA.
NORMALMENTE ESTE VALOR YA GENERA SUFICIENTE CALOR EN LA ZONA AFECTADA, SOBRE TODO SI
ESTAMOS USANDO UN SPRAY REFRIGERANTE.
ESO SÍ, TEN CUIDADO CON LOS AEROSOLES REFRIGERANTES, PORQUE PUEDEN CONTRAER LOS MATERIALES
BRUSCAMENTE Y AGRIETARLOS, COMO LOS DIODOS Y CONDENSADORES CERÁMICOS.
