COLEGIO AMBROSIO O`HIGGINS – DEPARTAMENTO DE CIENCIAS

GUIA DE ESTUDIO Y EJERCICIOS 8° BÁSICO

CIRCUITOS ELECTRICOS

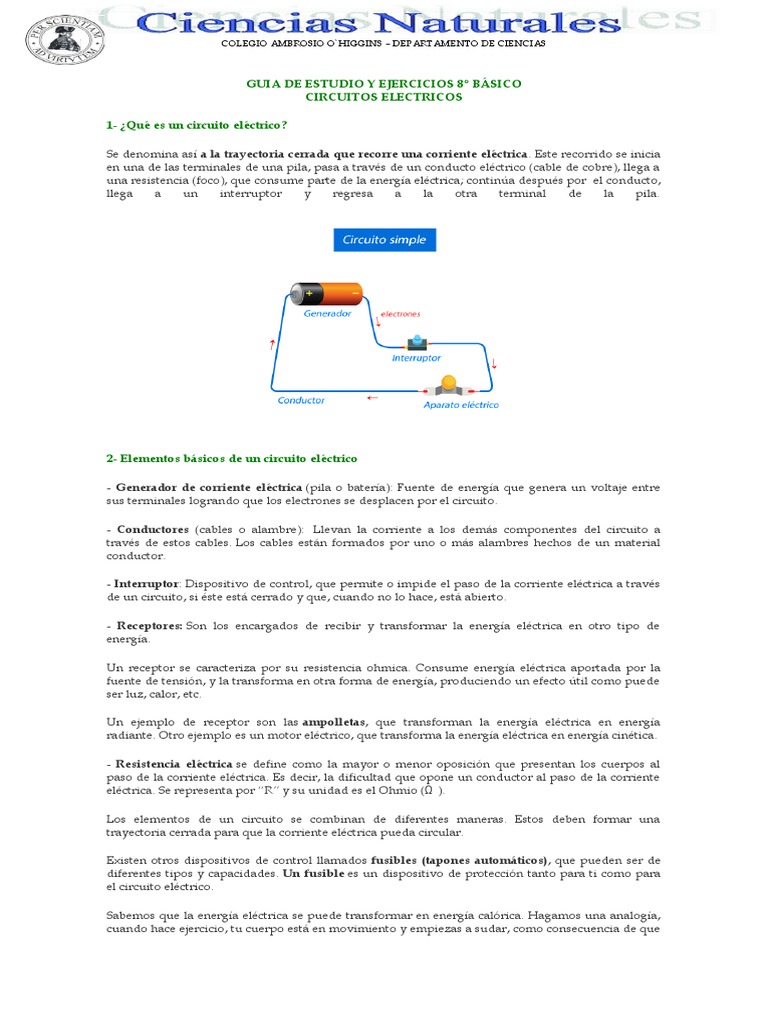

1- ¿Qué es un circuito eléctrico?

Se denomina así a la trayectoria cerrada que recorre una corriente eléctrica. Este recorrido se inicia
en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a
una resistencia (foco), que consume parte de la energía eléctrica; continúa después por  el conducto,
llega a un interruptor y regresa a la otra terminal de la pila.


2- Elementos básicos de un circuito eléctrico

- Generador de corriente eléctrica (pila o batería): Fuente de energía que genera un voltaje entre
sus terminales logrando que los electrones se desplacen por el circuito.

- Conductores  (cables o alambre):  Llevan la corriente a los demás componentes del circuito a

través de estos cables. Los cables están formados por uno o más alambres hechos de un material
conductor.

- Interruptor: Dispositivo de control, que permite o impide el paso de la corriente eléctrica a través
de un circuito, si éste está cerrado y que, cuando no lo hace, está abierto.

- Receptores: Son los encargados de recibir y transformar la energía eléctrica en otro tipo de

energía.

Un receptor se caracteriza por su resistencia ohmica. Consume energía eléctrica aportada por la
fuente de tensión, y la transforma en otra forma de energía, produciendo un efecto útil como puede
ser luz, calor, etc.

Un ejemplo de receptor son las ampolletas, que transforman la energía eléctrica en energía

radiante. Otro ejemplo es un motor eléctrico, que transforma la energía eléctrica en energía cinética.

- Resistencia eléctrica se define como la mayor o menor oposición que presentan los cuerpos al
paso de la corriente eléctrica. Es decir, la dificultad que opone un conductor al paso de la corriente
eléctrica. Se representa por “R” y su unidad es el Ohmio (Ω ).

Los elementos de un circuito se combinan de diferentes maneras. Estos deben formar una
trayectoria cerrada para que la corriente eléctrica pueda circular.

Existen otros dispositivos de control llamados fusibles (tapones automáticos), que pueden ser de
diferentes tipos y capacidades. Un fusible es un dispositivo de protección tanto para ti como para
el circuito eléctrico.

Sabemos que la energía eléctrica se puede transformar en energía calórica. Hagamos una analogía,
cuando hace ejercicio, tu cuerpo está en movimiento y empiezas a sudar, como consecuencia de que
 COLEGIO AMBROSIO O`HIGGINS – DEPARTAMENTO DE CIENCIAS

está sobrecalentado. Algo similar sucede con los conductores cuando circula por ellos una corriente
eléctrica (movimiento de electrones) y el circuito se sobrecalienta. Esto puede ser producto de un
corto circuito, que es registrado por el fusible y ocasiona que se queme o funda el listón que está
dentro de el, abriendo el circuito, es decir impidiendo el paso de corriente para protegerte a ti y a la
instalación.

2.1- Simbología de los circuitos

3- Tipos de circuitos eléctricos

Dependiendo de la manera en que se conectan los componentes de un circuito, estos pueden estar
conectados en serie, en paralelo y de manera mixta, que es una combinación de estos dos últimos.

3.1- Circuito en serie

- Los componentes están conectados de modo que las cargas eléctricas circulan por un solo trayecto.

- La corriente eléctrica es la misma en cada componente

- Si conectamos varias ampolletas en serie, estamos aumentando la resistencia, por lo que como
resultado, disminuye la corriente eléctrica y la intensidad de luz en cada ampolleta baja
notoriamente.

- Una desventaja es que si se corta el paso de corriente en cualquier punto del circuito, cesa la
conducción, lo que provocaría que todas ampolletas se apaguen.

3.2-
 COLEGIO AMBROSIO O`HIGGINS – DEPARTAMENTO DE CIENCIAS

Circuito en paralelo

- Los componentes están conectados de modo que se presenta más de un camino para el paso de las
cargas eléctricas.

- Cada ampolleta está conectada directamente a la pila, de modo que todas tienen el mismo voltaje.

- Al aumentar la cantidad de ampolletas en paralelo, no aumenta la resistencia, sólo disminuye la

corriente, por lo que cada ampolleta brilla con igual intensidad.

- Los circuitos de nuestras casas son en paralelo, de modo de conectar distintos aparatos eléctricos
que requieren distinta corriente para funcionar.

- Cada aparato eléctrico presenta a su vez un interruptor y puede prenderse o apagarse

independientemente del resto.

conexiones mixtas: En un circuito mixto los elementos conductores se conectan tanto en serie como
en paralelo. Algunos ejemplos de este tipo de circuito son:
 COLEGIO AMBROSIO O`HIGGINS – DEPARTAMENTO DE CIENCIAS

Tanto en las conexiones en serie como en paralelo es posible calcular la resistencia del circuito
medida entre dos puntos, lo que se conoce como resistencia equivalente.

4- Viaje de los electrones

Una corriente eléctrica es un flujo de electrones que circulan a través de un material conductor. Se

define también como el transporte de carga eléctrica de un punto a otro. Como debes saber, en este
tipo de circuitos, los electrones viajan desde el polo negativo al polo positivo, tal como lo muestra el
siguiente esquema.

Ley de Ohm

La ley de Ohm relaciona matemáticamente la diferencia de voltaje (V), la resitencia eléctrica (R)
y la corriente eléctrica (I). Esta ley propone que el voltaje entre los terminales de una resistencia es
directamente proporcional a la corriente que circula por ella, siendo la constante de
proporcionalidad el valor de la resitencia. Matemáticamente se tiene:

Aplicación en circuitos

En Serie En Paralelo
Intensidad la misma Voltaje es el mismo
Req= R1+ R2+ …Rn Ieq= I1 +I2 +….In
Veq= V1 + V2 +…Vn 1 / Req= 1/R1 + 1/R2 + …. + 1/Rn

Cálculo de resitencia equivalente

Tipo de
Resistencia equivalente
conexión

Conexión en La resitencia equivalente es la suma del valor de cada una de las resistencias
serie conectadas en serie:
 COLEGIO AMBROSIO O`HIGGINS – DEPARTAMENTO DE CIENCIAS

El recíproco de la resistencia equivalente es la suma de los recíprocos de las

Conexión en resistencias conectadas:

paralelo

Cuando se tiene una conexión mixta de resistencias significa que están agrupadas
Conexiones tanto en serie como en paralelo. La forma de resolver matemáticamente estos
circuitos es calculando parte por parte las resistencias equivalentes de cada
Mixtas conexión, ya sea en serie o en paralelo, de manera de simplificar el circuito hasta
encontrar el valor de la resistencia equivalente de todo el sistema eléctrico.

Ejercicios:

1. Para cada uno de los siguientes circuitos eléctricos, determinar:

- La resistencia equivalente,
- La Intensidad de la corriente eléctrica total.

a) b)  c)


100V

f) g)

h) Calcula la resistencia equivalente de tres resistencias cuyos valores son , ,

, conectadas en: a) serie y b) paralelo. Dibuja el diagrama para cada caso.

i) Calcula la resistencia equivalente de cuatro resistencias cuyos valores son ,

, , , conectadas: a) en serie, y b) en paralelo. Dibuja el diagrama

para cada caso.

j) Determinar el voltaje de la fuente

40 

0,1 A

10 
 COLEGIO AMBROSIO O`HIGGINS – DEPARTAMENTO DE CIENCIAS

2. Dos focos, uno con una resistencia de , y otro de , se conectan en serie con
una diferencia de potencial de 120 V. a) Representa el circuito eléctrico, b) Calcula la
intensidad de la corriente que circula por el circuito.

3. Un foco incandescente requiere 0.6 A de corriente cuando funciona en un circuito de 120 V.

¿Cuánto vale la resistencia del foco?

4. Una bocina de bicicleta tiene una resistencia de y necesita una corriente de 0.2 A. ¿Qué
voltaje se debe aplicar al circuito para que la bocina funcione correctamente?

5. Determina la intensidad de corriente que circula por una resistencia de al recibir una
diferencia de potencial de 100 V.

6. Calcula la resistencia de un foco incandescente por el cual circula una corriente de 0.2 A,
cuando se conecta a un circuito de 120 V.

7. ¿Qué voltaje recibe una resistencia de si por ella circula una corriente de 0.4 A?

8. Un tostador eléctrico tiene una resistencia de , ¿Cuál será la intensidad de corriente que
fluye al conectarlo a una línea de 120 V?

9. Determina la resistencia del filamento de un foco incandescente que deja pasar 0.6 A de
intensidad de corriente al ser conectado a una diferencia de potencial de 120 V.

10. El foco de una linterna se conecta a una batería de 3.0 V. Si fluye una corriente por él de 0.20
A, ¿cuál es el valor de la resistencia del filamento del foco?.

11. ¿Qué es un circuito eléctrico?

12. ¿Cuáles son los principales componentes de un circuito y cuál es la función de cada uno de
ellos?

13. ¿Qué es corriente eléctrica?

14. ¿Cómo se define Voltaje?

15 ¿Qué es resistencia eléctrica?

16. Nombre cuatro ejemplos de materiales conductores, y cuatro ejemplos de materiales aislantes.

17. ¿De qué factores depende la resistencia eléctrica de un material?

18. Realice un diagrama de un circuito que contenga los siguientes componentes conectados en
serie: 2 ampolletas conectadas, 2 baterías de 1,5 V, un interruptor. Un motor conectado en
paralelo a una de las ampolletas.
 COLEGIO AMBROSIO O`HIGGINS – DEPARTAMENTO DE CIENCIAS

17. Para cada uno de los siguientes símbolos de circuitos eléctricos, escriba el nombre del
componente que representa. (5 puntos)

a)

b)

c)

d)

e)

f)

g)

h)
i)
