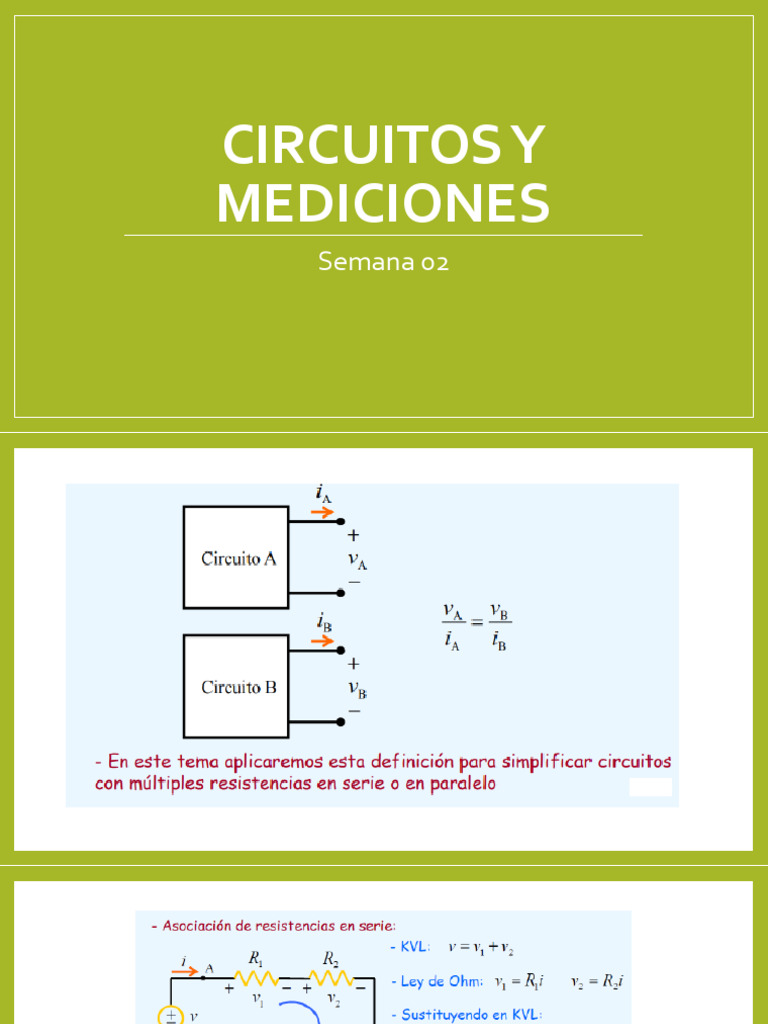

CIRCUITOS Y
MEDICIONES
Semana 02
En un divisor de tensión, la tensión de la fuente se divide entre sus resistencias de forma proporcional a la
resistencia de cada una:
Divisor de Corriente.
En un divisor de corriente la corriente total se divide entre sus resistencias de forma inversamente
proporcional a la resistencia de cada una:
Conceptos previos de las leyes de Kirchhoff
Antes de empezar con las leyes de Kirchhoff es necesario que conozcas una serie
de conceptos previos para entender mejor los enunciados.
Elementos activos: Son los elementos de un circuito capaces de suministrar
energía al circuito. Las fuentes de tensión son elementos activos.
Elementos pasivos: Son los elementos de un circuito que consumen energía. Son
elementos pasivos las resistencias, las inductancias y los condensadores.
Nudo: Punto de un circuito donde concurren más de dos conductores
Rama: Conjunto de todos los elementos comprendido entre dos nudos
consecutivos
Malla: Conjunto de ramas que forman un camino cerrado en un circuito, que no
puede subdividirse en otros ni pasar dos veces por la misma rama
Por ejemplo, en el siguiente circuito:
Los elementos activos son los Los elementos pasivos son las
generadores: resistencias:
Tenemos seis ramas:
a, b, c y d son los nudos
del circuito ab, bd, bc, ad, dc y ac
tres mallas:
abda, dbcd y adca.
Primera ley de Kirchhoff.
Ley de las corrientes de Kirchhoff
Las corrientes que entran y salen de un nudo están relacionadas entre sí por la ley
de las corrientes de Kirchhoff, cuyo enunciado es el siguiente:
“La suma algebraica de todas las intensidades que llegan a un nudo es igual a la
suma algebraica de todas las intensidades que salen del nudo, consideradas todas
ellas en el mismo instante de tiempo”:
Por ejemplo, en el siguiente nudo “a”, llegan las intensidades I1, I2 e I3 y salen las
intensidades I4 e I5:
Por tanto, aplicando la primera ley de Kirchhoff nos quedaría:
Segunda ley de Kirchhoff.
Ley de las tensiones de Kirchhoff
El voltaje generado en un circuito se consume en las caídas de tensión que se
producen en todas las resistencias conectadas en el mismo, ya que por la ley de
Ohm, la tensión es igual al producto de la intensidad por la resistencia (V=I.R).
Ejemplo:
Vamos a aplicar la segunda ley de Kirchhoff al siguiente circuito en la malla con
sentido a-b-d-a, donde tenemos también el sentido de las intensidades (veremos
más abajo en el ejercicio cómo establecer el sentido de las intensidades):
Aplicamos la siguiente fórmula:
Para E1, el recorrido va del polo positivo negativo al positivo, luego la tensión es
positiva. En las tres resistencias, la intensidad y el sentido con el que se recorre la
malla es el mismo.
Ahora, pasamos todos los términos del segundo miembro restando al primer
miembro y nos queda:
Es decir, nos queda que la suma de tensiones generadas, menos la suma de las
caídas de tensión en los receptores es igual a cero:
Procedimiento para resolver circuitos con las leyes de Kirchhoff
Vamos a ver cuál es el procedimiento para resolver cualquier circuito aplicando las
dos leyes de Kirchhoff. Es el siguiente:
1. Le asignamos una letra a cada nudo del circuito
2. Se dibujan las intensidades por cada rama, asignándoles un sentido al azar.
3. Se aplica la primera ley de Kirchhoff o la ley de las corrientes a tantos nudos
tenga el circuito menos uno
4. Se aplica la segunda ley de Kirchhoff o la ley de las tensiones a todas las mallas
del circuito
5. Tendremos tantas ecuaciones como número de intensidades tenga el circuito
6. Se resuelve el sistema de ecuaciones planteado, ya sea por el método de
sustitución o aplicando la regla de Cramer si tenemos 3 ecuaciones o más
7. Las intensidades que tengan signo positivo, tienen el mismo sentido que le
asignamos en el segundo paso. Las intensidades con
signo negativo tienen sentido contrario al valor asignado inicialmente y
debemos cambiarles el sentido.
8. Una vez tenemos el valor y sentido real de todas las intensidades, ya podemos
hacer un balance de potencias y contestar a todas las preguntas sobre el análisis
del circuito.
Ejercicio resuelto sobre las leyes de Kirchhoff
En el siguiente circuito, calcula las intensidades de cada una de sus ramas y realiza
un balance de potencias:
Ejercicio resuelto sobre las leyes de Kirchhoff
Ya tenemos las letras asignadas a los nudos. Seguimos dibujando las intensidades
de cada rama asignando un sentido al azar:
Ejercicio resuelto sobre las leyes de Kirchhoff
Tenemos que aplicar la ley de las corrientes de Kirchhoff a tantos nudos tenga el
circuito menos uno. Tenemos 2 nudos, el a y el b, luego se la tenemos que aplicar a
uno de ellos. Se la aplico al nudo “a” y queda:
Ya tenemos la primer ecuación.
Seguimos aplicando la ley de las tensiones de Kirchhoff a todas las mallas del
circuito. En nuestro caso tenemos dos mallas. En primer lugar, establecemos el
sentido con el que recorreremos cada malla, que en mi caso será éste:
Ejercicio resuelto sobre las leyes de Kirchhoff
En la primera malla nos queda:
Ejercicio resuelto sobre las leyes de Kirchhoff
Operamos y reordenamos términos:
En la segunda malla nos queda:
Operamos y reordenamos términos:
Ejercicio resuelto sobre las leyes de Kirchhoff
Con la segunda ley de Kirchhoff, nos han salido dos ecuaciones más, teniendo tres
en total, igual que el número de intensidades, que son éstas:
Vamos a resolver el sistema que nos ha quedado.
En la primera ecuación tengo I1 despejada en función de I2 e I3. Esa expresión de
I1 la sustituyo en la segunda ecuación:
Ejercicio resuelto sobre las leyes de Kirchhoff
Elimino el paréntesis multiplicando I2 e I3 por
Y agrupo términos:
Esta ecuación junto con la tercera ecuación del sistema inicial forman un sistema
de dos ecuaciones con dos incógnitas, que paso a resolver por el método de
sustitución:
En la primera ecuación:
Despejamos I2. Para ello primer pasamos el 6I3 restando al otro miembro:
Y después pasamos el 9 dividiendo al segundo miembro:
En la segunda ecuación:
Sustituimos I2 por la expresión obtenida anteriormente:
Eliminamos el paréntesis multiplicando el -3 por los términos del
numerador:
Obtenemos denominador común:
Eliminamos denominadores:
Agrupamos términos y reordenamos:
Finalmente despejamos I3 y
operamos:
En la expresión donde despejamos I2:
