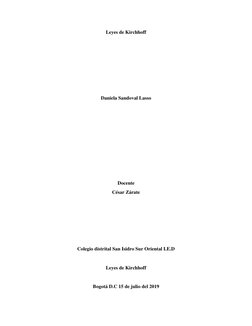

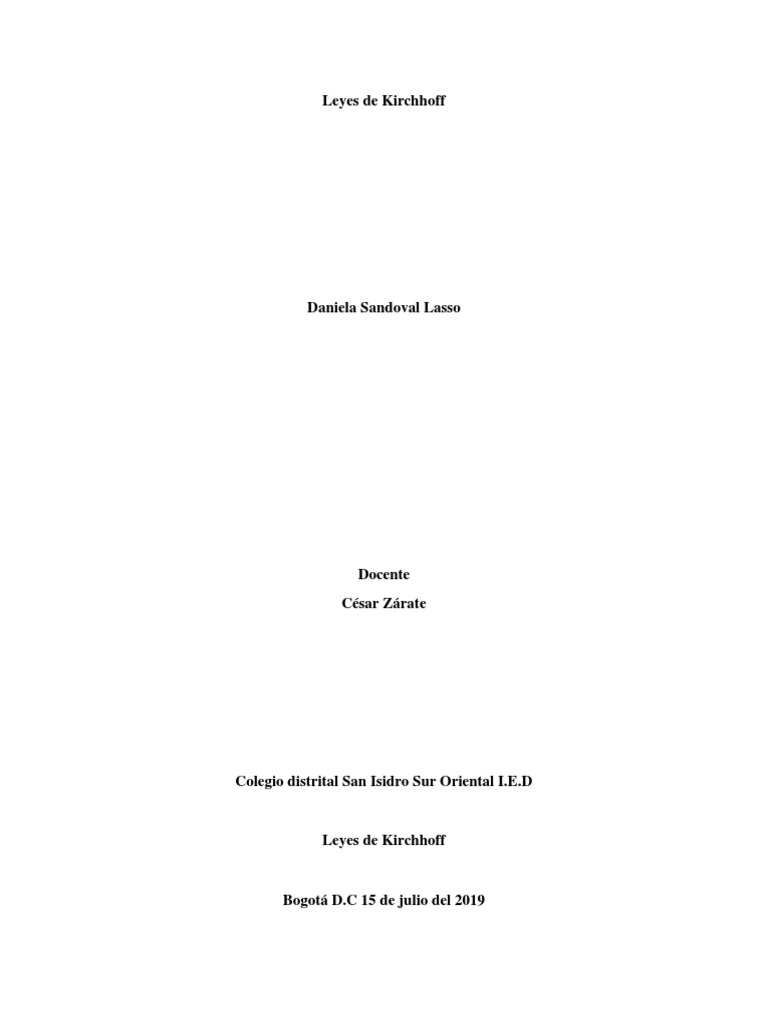

Leyes de Kirchhoff

Daniela Sandoval Lasso

Docente
César Zárate

Colegio distrital San Isidro Sur Oriental I.E.D

Leyes de Kirchhoff

Bogotá D.C 15 de julio del 2019

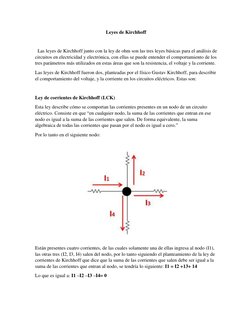

 Leyes de Kirchhoff

Las leyes de Kirchhoff junto con la ley de ohm son las tres leyes básicas para el análisis de
circuitos en electricidad y electrónica, con ellas se puede entender el comportamiento de los
tres parámetros más utilizados en estas áreas que son la resistencia, el voltaje y la corriente.
Las leyes de Kirchhoff fueron dos, planteadas por el físico Gustav Kirchhoff, para describir
el comportamiento del voltaje, y la corriente en los circuitos eléctricos. Estas son:

Ley de corrientes de Kirchhoff (LCK)

Esta ley describe cómo se comportan las corrientes presentes en un nodo de un circuito
eléctrico. Consiste en que “en cualquier nodo, la suma de las corrientes que entran en ese
nodo es igual a la suma de las corrientes que salen. De forma equivalente, la suma
algebraica de todas las corrientes que pasan por el nodo es igual a cero.”
Por lo tanto en el siguiente nodo:

Están presentes cuatro corrientes, de las cuales solamente una de ellas ingresa al nodo (I1),
las otras tres (I2, I3, I4) salen del nodo, por lo tanto siguiendo el planteamiento de la ley de
corrientes de Kirchhoff que dice que la suma de las corrientes que salen debe ser igual a la
suma de las corrientes que entran al nodo, se tendría lo siguiente: I1 = I2 +13+ 14
Lo que es igual a: I1 –I2 –I3 –I4= 0
Ley de voltajes de Kirchhoff (LVK)

Esta ley describe cómo se comporta el voltaje en un lazo cerrado o malla, por lo tanto con
esta ley es posible determinar las caídas de voltaje de cada elemento que compone a la
malla que se esté analizando.
Según la ley de voltajes de Kirchhoff “En un lazo cerrado, la suma de todas las caídas de
tensión es igual a la tensión total administrada. De forma equivalente, la suma algebraica de
las diferencias de potencial eléctrico en un lazo es igual a cero”.
Por lo tanto en el siguiente circuito la fuente de voltaje (vf) va a estar suministrando una
tensión de 12V y en cada una de las resistencias (R1, R2, R3 y R4) se va a presentar una
caída de tensión que va a ser el valor de voltaje de esas resistencias y la suma de dichas
caídas de tensión debe ser igual al valor entregado por la fuente: VF= VR1 + VR2 + VR3 +
VR4

Donde VR1 VR2 VR3 VR4 son las caídas de tensión de cada una de las resistencias. Lo
que es igual a: VF – VR1 – VR2 – VR3 – VR4 = 0

Conceptos previos de las leyes de Kirchhoff

Elementos activos: Son los elementos de un circuito capaces de suministrar energía al

circuito. Las fuentes de tensión son elementos activos.
Elementos pasivos: Son los elementos de un circuito que consumen energía. Son
elementos pasivos las resistencias, las inductancias y los condensadores.
Nudo: Punto de un circuito donde concurren más de dos conductores
Rama: Conjunto de todos los elementos comprendido entre dos nudos consecutivos

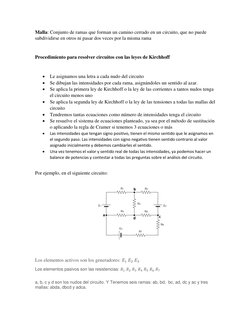

Malla: Conjunto de ramas que forman un camino cerrado en un circuito, que no puede
subdividirse en otros ni pasar dos veces por la misma rama

Procedimiento para resolver circuitos con las leyes de Kirchhoff

 Le asignamos una letra a cada nudo del circuito

 Se dibujan las intensidades por cada rama, asignándoles un sentido al azar.
 Se aplica la primera ley de Kirchhoff o la ley de las corrientes a tantos nudos tenga
el circuito menos uno
 Se aplica la segunda ley de Kirchhoff o la ley de las tensiones a todas las mallas del
circuito
 Tendremos tantas ecuaciones como número de intensidades tenga el circuito
 Se resuelve el sistema de ecuaciones planteado, ya sea por el método de sustitución
o aplicando la regla de Cramer si tenemos 3 ecuaciones o más
 Las intensidades que tengan signo positivo, tienen el mismo sentido que le asignamos en
el segundo paso. Las intensidades con signo negativo tienen sentido contrario al valor
asignado inicialmente y debemos cambiarles el sentido.
 Una vez tenemos el valor y sentido real de todas las intensidades, ya podemos hacer un
balance de potencias y contestar a todas las preguntas sobre el análisis del circuito.

Por ejemplo, en el siguiente circuito:

Los elementos activos son los generadores: 𝐸1 𝐸2 𝐸3

Los elementos pasivos son las resistencias: 𝑅1 𝑅2 𝑅3 𝑅4 𝑅5 𝑅6 𝑅7

a, b, c y d son los nudos del circuito. Y Tenemos seis ramas: ab, bd, bc, ad, dc y ac y tres
mallas: abda, dbcd y adca.

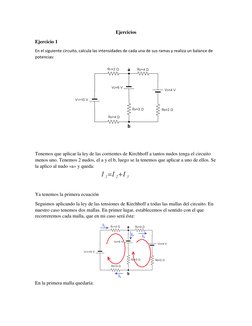

 Ejercicios
Ejercicio 1
En el siguiente circuito, calcula las intensidades de cada una de sus ramas y realiza un balance de
potencias:

Tenemos que aplicar la ley de las corrientes de Kirchhoff a tantos nudos tenga el circuito
menos uno. Tenemos 2 nudos, el a y el b, luego se la tenemos que aplicar a uno de ellos. Se
la aplico al nudo «a» y queda:

Ya tenemos la primera ecuación

Seguimos aplicando la ley de las tensiones de Kirchhoff a todas las mallas del circuito. En
nuestro caso tenemos dos mallas. En primer lugar, establecemos el sentido con el que
recorreremos cada malla, que en mi caso será éste:

En la primera malla quedaría:

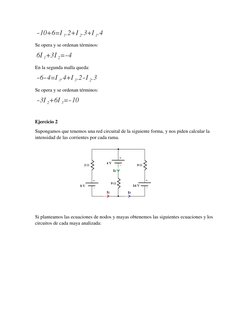

Se opera y se ordenan términos:

En la segunda malla queda:

Se opera y se ordenan términos:

Ejercicio 2
Supongamos que tenemos una red circuital de la siguiente forma, y nos piden calcular la
intensidad de las corrientes por cada rama.

Si planteamos las ecuaciones de nodos y mayas obtenemos las siguientes ecuaciones y los
circuitos de cada maya analizada:

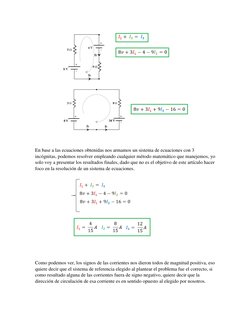

En base a las ecuaciones obtenidas nos armamos un sistema de ecuaciones con 3
incógnitas, podemos resolver empleando cualquier método matemático que manejemos, yo
solo voy a presentar los resultados finales, dado que no es el objetivo de este artículo hacer
foco en la resolución de un sistema de ecuaciones.

Como podemos ver, los signos de las corrientes nos dieron todos de magnitud positiva, eso
quiere decir que el sistema de referencia elegido al plantear el problema fue el correcto, si
como resultado alguna de las corrientes fuera de signo negativo, quiere decir que la
dirección de circulación de esa corriente es en sentido opuesto al elegido por nosotros.

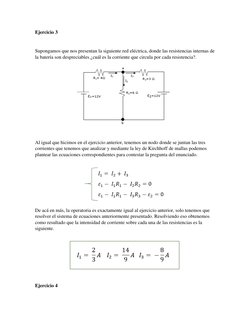

Ejercicio 3

Supongamos que nos presentan la siguiente red eléctrica, donde las resistencias internas de
la batería son despreciables ¿cuál es la corriente que circula por cada resistencia?.

Al igual que hicimos en el ejercicio anterior, tenemos un nodo donde se juntan las tres
corrientes que tenemos que analizar y mediante la ley de Kirchhoff de mallas podemos
plantear las ecuaciones correspondientes para contestar la pregunta del enunciado.

De acá en más, la operatoria es exactamente igual al ejercicio anterior, solo tenemos que
resolver el sistema de ecuaciones anteriormente presentado. Resolviendo eso obtenemos
como resultado que la intensidad de corriente sobre cada una de las resistencias es la
siguiente.

Ejercicio 4

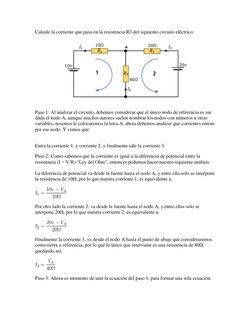

Calcule la corriente que pasa en la resistencia R3 del siguiente circuito eléctrico:

Paso 1: Al analizar el circuito, debemos considerar que el único nodo de referencia es sin
duda el nodo A, aunque muchos autores suelen nombrar los nodos con números u otras
variables, nosotros le colocaremos la letra A, ahora debemos analizar que corrientes entran
por ese nodo. Y vemos que:

Entra la corriente 1, y corriente 2, y finalmente sale la corriente 3.

Paso 2: Como sabemos que la corriente es igual a la diferencia de potencial entre la

resistencia (I = V/R) “Ley del Ohm”, entonces podemos hacer nuestro siguiente análisis:

La diferencia de potencial va desde la fuente hasta el nodo A, y entre ella solo se interpone
la resistencia de 10Ω, por lo que nuestra corriente 1, es equivalente a:

Por otro lado la corriente 2, va desde la fuente hasta el nodo A, y entre ellas solo se
interpone 20Ω, por lo que nuestra corriente 2, es equivalente a:

Finalmente la corriente 3, va desde el nodo A hasta el punto de abajo que consideraremos

como tierra o referencia, por lo que lo único que interviene es una resistencia de 40Ω,
quedando así:

Paso 3: Ahora es momento de unir la ecuación del paso 1, para formar una sola ecuación.

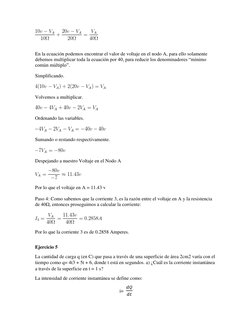

En la ecuación podemos encontrar el valor de voltaje en el nodo A, para ello solamente
debemos multiplicar toda la ecuación por 40, para reducir los denominadores “mínimo
común múltiplo”.

Simplificando.

Volvemos a multiplicar.

Ordenando las variables.

Sumando o restando respectivamente.

Despejando a nuestro Voltaje en el Nodo A

Por lo que el voltaje en A = 11.43 v

Paso 4: Como sabemos que la corriente 3, es la razón entre el voltaje en A y la resistencia

de 40Ω, entonces proseguimos a calcular la corriente:

Por lo que la corriente 3 es de 0.2858 Amperes.

Ejercicio 5
La cantidad de carga q (en C) que pasa a través de una superficie de área 2cm2 varía con el
tiempo como q= 4t3 + 5t + 6, donde t está en segundos. a) ¿Cuál es la corriente instantánea
a través de la superficie en t = 1 s?
La intensidad de corriente instantánea se define como:
𝑑𝑄
i=
𝑑𝑡
Por lo tanto:
i (t) = 12𝑡 2 + 5
i (ls) =17 A

Ejercicio 6
Tenemos el siguiente circuito, encuentre el valor de V1

Vamos a considerar a una corriente en el sentido del reloj que sale desde nuestra primera
fuente, y pasa por las dos resistencias, y finalmente a traviesa la segunda fuente de 9v y
regresa a tierra para cerrar el circuito, pues bien, entonces establecemos dos cosas.
Es opcional tomar el sentido de la corriente del circuito, en este caso lo tomamos en
dirección a las manecillas del reloj y consideramos que cuando sale por la primera fuente,
ésta sale positiva, pero cuando pasa por una resistencia ésta sale negativa.
Con el anunciado de arriba, más adelante en otro artículo, se explicará a detalle las
consideraciones para la segunda ley de Kirchhoff. Por ahora sigamos resolviendo el
problema.

Comprendido ésta parte, ahora pasemos a establecer nuestra fórmula.

Despejando a V1

Sustituyendo nuestros datos, tenemos que:

Qué sería el valor del voltaje que deseábamos conocer.

Ejercicio 7
Determine los valores de la corriente I1 I2 I4 e I5 del siguiente circuito.

Analicemos, bien el circuito, nodo por nodo. Si nos damos cuenta, hay cuatro nodos, el
nodo a, nodo b, nodo c, nodo e.

Analizando el nodo a:
En este proceso, entra una corriente de 5 Amperes, y salen dos corrientes, por lo que
nuestra fórmula es:

De aquí podemos despejar a la corriente 1:

𝐼1 = I - 𝐼2

Ahora sustituimos nuestros datos:

Por lo que obtenemos el valor de la corriente que necesitábamos conocer.

Analizando el nodo b
En el nodo b, entra la corriente 1 y sale la corriente 3, por lo que asumimos que:

O sea que:
Analizando el nodo c
En el nodo c, entra la corriente 2 y sale la corriente 4, por lo que decimos que:

Esto es:

Analizando el nodo d
En el nodo d, entran dos corrientes, la corriente 3 y la corriente 4, por lo que podemos decir
que:

Así que sustituyendo.

Concluimos que la corriente que entra de 5 Amperes, durante el circuito; es la misma

corriente que sale.

Ejercicio 8
Dado el siguiente sistema, determine las corrientes I3 e I4.

Bien, si analizamos el problema tenemos 5 corrientes, las primeras dos, llegan a una unión
o nodo (a), posteriormente de ahí sale otra corriente I3, que llega al nodo (b). Pero en el
nodo b, también observamos que entra una corriente I5 y sale una corriente I4, entonces
analizando nodo por nodo, vamos a tener nuestra ecuación.

Analizando el nodo a:

Observamos que entran 1 y 2 , y sale la corriente 3

Sustituyendo:

Analizando el nodo b:

Observamos que entra la corriente I3 y la corriente I5 y sale una, la corriente I4

Con esto podemos decir que hemos resuelto el problema de las corrientes, mediante la
primer ley de Kirchhoff.

Referencias
https://ekuatio.com/leyes-de-kirchhoff-aplicacion-y-ejercicios-resueltos-paso-a-
paso/?fbclid=IwAR0aTevJhRGZJxmGkN56eByLwrs2ABqBo-NjLDLKl2k9uVWVUrsUsUhy6iQ

https://www.electrontools.com/Home/WP/2017/04/05/ley-de-kirchhoff-ejercicios-resueltos/

https://ingtelecto.com/leyes-de-kirchhoff/

https://www.fisimat.com.mx/leyes-de-kirchhoff/

http://rabfis15.uco.es/electrocinetica/TEOR%C3%8DA/ejercicios_resueltos.pdf

https://www.studocu.com/es/document/universidad-carlos-iii-de-
madrid/electrotecnia/apuntes/ejercicios-resueltos-paso-a-paso-de-corriente-
continua/2387010/view
