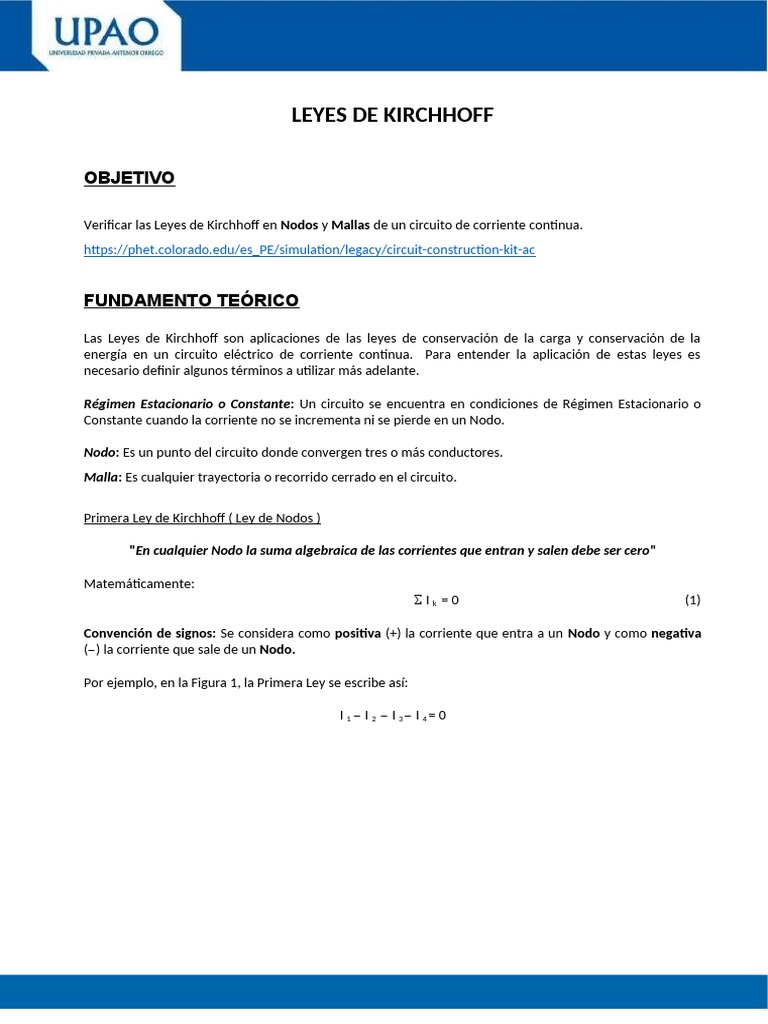

LEYES DE KIRCHHOFF
OBJETIVO
Verificar las Leyes de Kirchhoff en Nodos y Mallas de un circuito de corriente continua.
[Link]
FUNDAMENTO TEÓRICO
Las Leyes de Kirchhoff son aplicaciones de las leyes de conservación de la carga y conservación de la
energía en un circuito eléctrico de corriente continua. Para entender la aplicación de estas leyes es
necesario definir algunos términos a utilizar más adelante.
Régimen Estacionario o Constante: Un circuito se encuentra en condiciones de Régimen Estacionario o
Constante cuando la corriente no se incrementa ni se pierde en un Nodo.
Nodo: Es un punto del circuito donde convergen tres o más conductores.
Malla: Es cualquier trayectoria o recorrido cerrado en el circuito.
Primera Ley de Kirchhoff ( Ley de Nodos )
"En cualquier Nodo la suma algebraica de las corrientes que entran y salen debe ser cero"
Matemáticamente:
Ik =0 (1)
Convención de signos: Se considera como positiva (+) la corriente que entra a un Nodo y como negativa
() la corriente que sale de un Nodo.
Por ejemplo, en la Figura 1, la Primera Ley se escribe así:
I 1 I 2 I 3 I 4= 0
I4
I3
I1
I2
Figura 1: Ley de nodos
Segunda Ley de Kirchhoff (Ley de Mallas)
"La suma algebraica de los cambios de Potencial a lo largo de una Malla o Circuito cerrado
es igual a cero"
Matemáticamente:
Vk = 0 (2)
Convención de signos
En las fuentes el cambio de potencial se considera como positivo (+) si recorremos la fuente del borde
negativo al borde positivo y como negativo () si recorremos la fuente del borde positivo al negativo.
En las resistencias el cambio de Potencial se considera como positivo (+) si recorremos la resistencia en
sentido opuesto a la corriente y como negativo () si recorremos la resistencia en el mismo sentido de la
corriente.
Demostración experimental de las leyes de Kirchhoff
En las mediciones, casi siempre encontraremos a primera vista que las ecuaciones (1) y (2) no se cumplen
exactamente, esto se debe a la presencia de los errores experimentales. Para la demostración de las
ecuaciones (1) y (2) usaremos el siguiente criterio.
Sea Xj la j-ésima magnitud medida y Xj la incertidumbre correspondiente. La suma S de dichas magnitudes
y la suma S de sus incertidumbres son respectivamente:
S = Xi = X1 + X2 + X3 + .................................. (suma algebraica de las magnitudes medidas)
S = Xi = |X1| + |X2| + |X3| + .................. (suma de los valores absolutos de las incertidumbres)
Entonces S 0, si y solo si S > S (o bien S < S).
En la presente práctica analizaremos el circuito mostrado en la figura 2. Al menos, son distinguibles en esta
figura tres mallas, pero aún puede tenerse otras más tal como la malla 4 constituida por la fem, la
resistencia R2 y la resistencia R5 .
A
I1 I2
I R1 2 R2
R3
1 B
I3 I5
D
I4 R4 3 R5
/
/ C
Para el cálculo de intensidades de corriente en circuitos complejos mediante las leyes de Kirchhoff no se
necesitan conocer de antemano el sentido real de las corrientes, podemos asignar arbitrariamente el
sentido de la corriente en cada resistencia, de modo que luego de obtener los resultados finales
(numéricos) los valores negativos indicarán que el sentido real de las corrientes es opuesto al asignado al
inicio. Considere los sentidos de las corrientes mostradas en el circuito y el recorrido escogido para las
mallas. Si V1 y V4 son las caídas de potencial (o voltajes) en las resistencias R 1 y R4, respectivamente, la
segunda ley de Kirchhoff establece que – V1 – V4 = 0, de donde: =V 1 + V4. Ésta es una comprobación
experimental rápida de la segunda ley de Kirchhoff para la malla 1.
De la misma manera es posible una comprobación experimental rápida para la malla conformada por la
fem y las resistencias R2 y R5. Si V2 y V5 son las caídas de potencial en las resistencias R 2 y R5,
respectivamente; la segunda ley de Kirchhoff establece que – V2 – V5 = 0, de donde = V2 + V5.
La primera ley de Kirchhoff se aplica a los nodos A, B, C y D. Eligiendo las resistencias adecuadas los
sentidos de la corriente elegidos deben ser los correctos. Entonces, cada nodo debe satisfacer las
siguientes ecuaciones:
Nodo A: I = I1 + I2 o bien SA = I I1 I2 = 0
Nodo B: I1 = I3 + I4 o bien SB = I1 I3 I4 = 0
Nodo C: I = I4 + I5 o bien SC = I I4 I5 = 0
Nodo D: I5 = I2 + I3 o bien SD = I5 I2 I3 = 0
Cada una de estas sumas debe ser menor que la suma de las incertidumbres de las medidas de cada
magnitud involucrada en dicha suma.
1. RESUMEN ( )
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………..
2. MATERIALES E INSTRUMENTOS ( )
Materiales Instrumentos Precisión
3. PROCEDIMIENTO Y DATOS EXPERIMENTALES ( )
1. Mida las resistencias proporcionadas (R exp) con el ohmímetro. Luego, mediante el código de colores
indique sus respectivos valores nominales (Rnom). Anote sus mediciones en la Tabla
2. Instale en el circuito de la Figura 2. Utilice las resistencias según los siguientes órdenes:
(a) R1 = 10, R2 = 15 , R3 = 22 , R4 = 33 , y R5 = 8.5 ó
3. Regule la salida de la fuente a un voltaje de 30 V, aproximadamente. Anote el valor exacto de
regulación. Así mismo, mida la corriente I que suministra la fuente.
I = ………………………….. ± ………………………..
4. Utilizando el rango adecuado, use el amperímetro para medir las intensidades de corriente I k, que
entran o salen de cada nodo. Anote los valores obtenidos en la Tabla 2.
5. Use el voltímetro para medir la caída de potencial en las resistencias y en la fuente según las mallas
que indica la Figura 2. Anote los valores obtenidos en la Tabla 1.
6. Utilizar la tabla del código de colores para determinar el valor de las resistencias nominales. Los
colores de las resistencia están en la figura (circuito).
Tabla 1: Datos experimentales
i Ri,nom () Ri,exp () Ii (A) Ii (A) Vi (V) Vi (V)
10
1
15
2
22
3
33
4
8.5
5
fem
4. PROCESAMIENTO Y ANALISIS ( )
1. Complete la Tabla 2 para demostrar la ley de nodos de Kirchhoff.
Tabla 2: Signo de igualdad o desigualdad.
Valor absoluto de la Suma de los valores
suma algebraica de signo absolutos de las
nodo ecuación del nodo las intensidades incertidumbres
(=, < ó >)
S (A) S (A)
A
2. ¿En cuáles nodos se cumple la desigualdad S < S?
...................................................................................................................................................
3. Complete la Tabla 3 para demostrar la ley de mallas de Kirchhoff.
Tabla 3: Signo de igualdad o desigualdad.
Valor absoluto de la Suma de los valores
suma algebraica de Signo absolutos de las
malla ecuación de la malla los potenciales incertidumbres
(=, < ó >)
S ( V ) S ( V )
1
4. ¿En cuáles mallas se cumple la desigualdad S < S?
...................................................................................................................................................
5. Resuelva analíticamente el circuito de la Figura 2 tomando como datos conocidos los valores
nominales de las resistencias y el voltaje regulado de la fem. Escriba sus resultados en la Tabla 4.
Tabla 4: Valores analíticos de las corrientes y voltajes
I Ri, nom () Ii, analítico (mA) Vi, analítico (V)
6. Compare los valores calculados de las corrientes y voltajes con los correspondientes valores medidos
evaluando en cada caso la discrepancia en valor absoluto y porcentual de cada medición.
I I (A) e%I V (V) e%V
RESULTADOS:
Indique con un SI o NO los nodos o mallas en las que se cumplen las leyes de Kirchhoff.
¿se cumple la ¿se cumple la
nodo ley de nodos?
malla ley de mallas?
A 1
B 2
C 3
D 4
DISCUSION:
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
5. CONCLUSIONES ( )
1. Comente la validez del método de desigualdades utilizado para comprobar las leyes de Kirchhoff y un
estimado porcentual del cumplimiento de éstas en su práctica.
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
2. Dos leyes de conservación dan sustento a las leyes de Kirchhoff. ¿Cuáles son estas leyes?
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
3. ¿Cómo debe conectarse un fusible (en serie o paralelo) a un aparato para protegerlo suficientemente?
Justifique su respuesta.
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
6. BIBLIOGRAFÍA ( )
............................................................................................................................................................................
............................................................................................................................................................................
............................................................................................................................................................................
....................................................................................................................................................................
7. CALIDAD Y PUNTUALIDAD ( )
