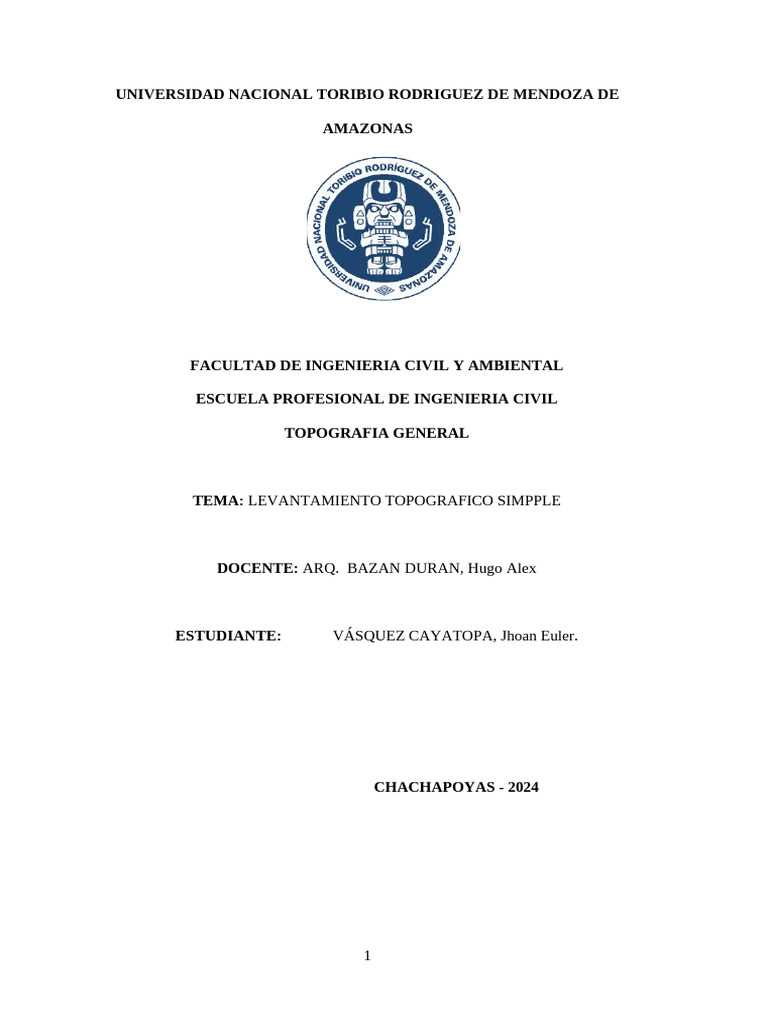

UNIVERSIDAD NACIONAL TORIBIO RODRIGUEZ DE MENDOZA DE
AMAZONAS
FACULTAD DE INGENIERIA CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
TOPOGRAFIA GENERAL
TEMA: LEVANTAMIENTO TOPOGRAFICO SIMPPLE
DOCENTE: ARQ. BAZAN DURAN, Hugo Alex
ESTUDIANTE: VÁSQUEZ CAYATOPA, Jhoan Euler.
CHACHAPOYAS - 2024
1
INDICE
1.GENERALIDADES…………………………………………………………3
2.INTRODUCCION………………………………………………………….3
3.OBJETIVOS………………………………………………………………….3
4.MARCO TEORICO ………………………………………………………..4
5.ALCANSES DEL TRABAJO……………………………………………..8
6.MARCO NORMATIVO………………………………………………………9
7.CARACTERISTICAS GENETRALES DEL TERRE……………………..10
8.METODOLOGIA DEL TRABAJO………………………………………..10
9. INFORMACION CATASTRAL…………………………………………11
10.RESULTADOS DE TRABAJO EN CAMPO…………………………..11
11.RESULTADOS EN GABINETE………………………………………..12
12.CONCLUISIONES ………………………………………………….13
13. RECOMENDASIONES……………………………………………14
14.REFERENCIAS BIBLIOGRAFICAS………………………………16
2
1. GENERALIDADES
La nivelación simple fue realizada en una parte de la pavimentación
de la Universidad Nacional Toribio Rodríguez de Mendo, el día 01 de
octubre del 2024 entre en horas 10 de la mañana.
2. INTRODUCCION
Los niveles son instrumentos básicamente constituidos por un
telescopio y un nivel de burbuja, dispuestos de tal forma que la visual (o
línea de colimación definido por la intercepción de los hilos de la reticula)
puedan fijarse horizontalmente.
Los niveles que utilizaremos en la práctica cuentan con la
característica de auto nivelación. Si se nivela de forma aproximada al
instrumento por medio de un nivel circular (esférico), un compensador
nivela automáticamente la visual y la mantiene con toda precisión. Por la
facilidad y rapidez con que pueden manipularse los niveles se emplean
mucho en trabajos de tipo general.
3. OBJETIVOS
- Objetivo general
Realizar el levantamiento topográfico simple de cierta parte del
pavimentado de una calle de la Universidad.
- Objetivos específicos
- Adquirir la habilidad del manejo de un nivel de precisión para realizar
una nivelación correctamente
3
- Obtener un alto grado de precisión en los datos
4. MARCO TEORICO
Nivel topográfico
El nivel topográfico, también llamado nivel óptico, nivel de ingeniero o
equialtímetro, es un instrumento que tiene como finalidad la medición de
desniveles entre puntos que se hallan a distintas alturas o el traslado de cotas
de un punto conocido a otro desconocido.
El nivel dispone de un anteojo para efectuar la puntería y de un nivel
montado sobre una plataforma, gobernado por los tornillos nivelantes. Esta
caracterizado por los aumentos del anteojo y por la sensibilidad del nivel de
aire.
Con la ayuda de las miras de nivelación podemos conocer el desnivel
entre dos puntos. Lo primero que deberemos hacer para calcular el desnivel
entre dos puntos es estacionar el nivel.
CARACTERISTICAS
Pueden ser manuales o automáticos, según se deba horizontalizar el
nivel principal de cada lectura o estos e haga automáticamente al poner el
instrumento en cada estación.
4
El nivel óptico consta en de un anteojo similar al del teodolito con un
retículo estadimétrico, para apuntar y nivel de burbuja muy sensible (o un
compensador de gravedad o magnético en caso de los niveles automáticos)
que permita horizontalidad del eje óptico del anteojo.
En los últimos treinta años se ha producido un cambio tal en estos
instrumentos, que aquella época, a principios de los 80” casi todos los
instrumentos que se utilizaban era de tipo manual pero en estos momentos es
raro encontrar uno de estos instrumentos, incluso son raras las marcas que
aun los fabriquen ya que las técnicas de fabricación han perfeccionado tanto
que los niveles de precisión son tan confiables como los manuales, a pesar
de la desconfianza que despertaban en los viejos topográficos los primeros
modelos automáticos.
Este instrumento debe tener características técnicas especiales para
poder realizar su función, tales como la burbuja para poder nivelar el
instrumento, anteojo con los suficientes aumentos para poder las divisiones
de miras. Y un retículo con hilos para poder hacer la puntería y tomar las
lecturas.
- Nivel medio del mar: Es el nivel promedio de la máxima elevación del
mar (pleamar) y su máximo descenso (bajamar).
5
- Nivelación geométrica: Es el procedimiento altimétrico que consiste en
determinar la diferencia de cotas de los puntos observados, mediante la
comparación directa de las diferencias de sus alturas medidas en una
mira colocada en ellos con el plano de comparación que establece la
visual horizontal de un , instalado normalmente el método del punto
medio.
- COTA: Es la altitud de un punto respecto a un plano horizontal de
referencia, por lo que se tiene las cotas relativas y las cotas absolutas.
- REGLA: puede describir como una regla de cinco metros de largo,
graduada en centímetros y que se pliega en la mitad para mayor
comodidad en el transporte. Además de esto, la mira consta de una
burbuja o nivel que se usa para asegurar la verticalidad de ésta en los
puntos del terreno donde se desea efectuar mediciones, lo que es
trascendental para la exactitud en las medidas. También consta de dos
manillas, generalmente metálicas, que son de gran utilidad para
sostenerla.
6
- VISTA ATRÁS: La primera lectura atrás se realiza desde la primera
posición instrumental y poniendo la mira sobre el primer punto, así,
sumándole a la cota de este la lectura en la mira, obtendremos la primera
cota instrumental que es la altura a la que se encuentra el hilo medio del
retículo del nivel. Tanto la lectura atrás como la cota instrumental serán
llevadas al registro.
- VISTA INTERMEDIA: Las lecturas intermedias se realizan de la
misma forma que la primera lectura hacia atrás, es decir, poniendo la
mira sobre el punto y leyendo el valor desde el nivel sin cambiarlo de la
última posición instrumenta.
- VISTA DELANTE: La lectura adelante se realiza sobre un punto antes
de que la lectura en la mira ya no se pueda hacer de forma clara o sea
cuando ésta ya se encuentre bastante alejada del nivel. También se
efectuará cuando el relieve lo exija debido a que no sea
7
posible ver la mira por el anteojo del nivel. Los puntos donde se realiza
la lectura adelante se denominan puntos de cambio y sirve para hacer el
cambio de posición instrumental, estos untos de cambio deberán situarse
en lugares adecuados y estables.
- CALCULO DE UNA NIVELACION
Para el cálculo de una nivelación tenemos dos procedimientos
igualmente válidos, que serán utilizados alternativamente según el
criterio del operador, el más sencillo es el de las sumatorias para este
caso debemos agrupar todas las lecturas ¨hacia atrás¨ (es decir hacia el
punto de partida) por un lado y todas las lecturas hacia adelante (es decir
hacia el punto de llegada) por otro; luego efectuamos el cálculo que se
va a la derecha. El otro caso es el cálculo del plano visual más sencillo y
rápido, no es más que ir realizando sucesivas nivelaciones simples, las
cuales con una calculadora se realizan en el momento y se pueden
comprobar y controlar en el lugar sin pérdida de tiempo.
5. ALCANCE DEL TRABAJO
El equipo de trabajo es aportado por el docente de la asignatura de
topografía.
Se busca la zona de la nivelación y se realizan los respectivos bosquejos de
respectiva para la referencia de los puntos.
Se realizan la toma de distancias hacia cada uno de las tomas realizadas,
revisando cuidadosamente que estas se encuentren bien medidas (Se requirió
revisar algunas medidas para rectificar).
8
6. MARCO NORMATIVO
En el Perú, el marco normativo para los levantamientos topográficos está regido por
leyes, reglamentos y normativas técnicas que deben seguirse para garantizar la precisión
y validez de los trabajos topográficos. A continuación, se detallan las principales
normas aplicables:
- Ley del Sistema Nacional de Catastro y su Vinculación con el Registro de
Predios (Ley N° 28294)
Esta ley regula el catastro en el Perú, estableciendo que los levantamientos topográficos
realizados deben estar alineados con los estándares de precisión y los métodos
topográficos definidos por el Sistema Nacional Integrado de Catastro y su vinculación
con el Registro de Predios.
Precisión catastral: Los levantamientos topográficos para efectos catastrales
deben cumplir con ciertos niveles de precisión, según las zonas urbanas, rurales
o especiales.
Coordinación con el Registro Público: Los levantamientos deben ser
compatibles con la información catastral y registral.
- Normas Técnicas Peruanas (NTP)
En el Perú, el Instituto Nacional de Calidad (INACAL) emite normas técnicas
aplicables a diversos sectores, incluidas las que regulan los levantamientos topográficos.
Ejemplo:
NTP 900.011:2001: Establece los procedimientos y estándares para realizar
levantamientos topográficos en el país.
9
NTP relacionadas con sistemas de referencia geodésica: Estas normas definen
los sistemas de referencia y coordenadas que deben emplearse en los
levantamientos, como el uso del sistema de coordenadas UTM y Datum
WGS84.
7. CARACTERISTICAS GENERALES DEL AREA DE ESTUDIO
-UBICACIÓN GEOGRAFICA
La Universidad Nacional Toribio Rodríguez de Mendoza se encuentra en la ciudad
de Chachapoyas -Región de Amazonas.
-Descripción del terreno
El terreno presenta cierta pendiente con un bajo ángulo inclinación.
8. METODOLOGIA
Planeación preliminar: Inspección del terreno y selección del equipo.
Establecimiento de puntos
Verificación: Se revisan los datos y resultados, corrigiendo errores si es necesario.
Entrega de resultados:
10
9. INFORMACION CATASTRAL
En base a los registros oficiales obtenidos del catastro, se verificaron los siguientes
aspectos del terreno levantado:
Referencia catastral: El terreno corresponde a una parte de la pavimentación de
la universidad
Superficie catastral: La superficie oficial registrada es de un aproximado de 45
m de largo , que fue comparada con las mediciones topográficas.
Uso del suelo: Según el catastro, el uso del suelo está clasificado como [uso
peatonal y vehicular].
10. . RESULTADOS DE TRABAJO EN CAMPO
Libreta Topográficas presentan las medidas obtenidas por el nivel de ingeniero ,las
distancias en cada punto y las estaciones colocadas.
A continuación para poder realizar el levantamiento topográfico se procedió a
calcular las COTAS y la Altura del instrumento ,dando como resultado la
siguiente tabla
11
11. RESULTADOS EN GABINETE
El levantamiento topográfico realizado ha permitido obtener una representación fiel y
detallada de las características geométricas del terreno en estudio. Se destaca que la
precisión alcanzada en la obtención de las coordenadas de los puntos de control ha sido
óptima, garantizando así la fiabilidad de los datos presentados.
Se analizo la tabla en Excel dándonos así una gráfica con una pendiente
representativa gráficamente a terreno estudiado.
"A continuación, se presenta el perfil longitudinal del terreno levantado en la zona de
[La UNTRM]. permitiendo analizar las variaciones altimétricas del terreno sobre una
distancia específica
"El perfil longitudinal revela cambios importantes en la topografía, destacando
tanto las áreas planas como las pendientes pronunciadas.
"Este perfil es fundamental para la planificación de obras de infraestructura,
especialmente en proyectos que requieren un conocimiento detallado de la
pendiente, como la construcción de vías, canales de drenaje o tuberías. La
variación en la pendiente también ayuda a identificar posibles zonas de
acumulación de agua o la necesidad de movimientos de tierra."
12
12. CONCLUSIONES
Habilidades en equipos topográficos: Se logró adquirir destrezas en el manejo del
nivel de precisión, permitiendo realizar mediciones de nivelación del pavimento de
manera efectiva.
Precisión en mediciones de desnivel: El uso adecuado del nivel de precisión facilitó la
obtención de datos fiables sobre las variaciones de elevación, lo cual es esencial para
futuras obras de mantenimiento.
Importancia de la nivelación en infraestructura: La actividad destacó la necesidad
de realizar levantamientos topográficos previos a intervenciones viales, ayudando a
identificar deformaciones en el pavimento.
Aplicación práctica de teoría: La experiencia permitió aplicar conceptos teóricos de
nivelación y uso de herramientas topográficas, reforzando su relevancia en la obtención
13
de resultados precisos.
13. RECOMENDACIONES
Calibración de instrumentos:
Es fundamental realizar la calibración de todos los equipos, especialmente del
nivel de precisión, antes de cada levantamiento para asegurar que las mediciones
sean correctas.
Capacitación constante:
Se recomienda ofrecer formación continua al personal sobre el manejo de
herramientas topográficas y técnicas de levantamiento, lo que ayudará a mejorar
tanto la exactitud como la eficacia en futuros proyectos.
Estrategia para puntos de control:
Planificar adecuadamente la ubicación de los puntos de control y referencia en el
terreno antes de iniciar el levantamiento facilitará la medición y reducirá la
posibilidad de errores.
Registro meticuloso:
Es importante llevar un registro exhaustivo de todas las mediciones y
observaciones en una libreta de campo, garantizando que los datos sean claros y
bien organizados para su posterior análisis.
Revisión de datos:
Se sugiere implementar un proceso para verificar los datos tras el levantamiento,
14
contrastando los resultados obtenidos con los registros catastrales y revisando
posibles inconsistencias.
Inspección del terreno:
Realizar una evaluación visual del terreno tanto antes como después del
levantamiento permitirá identificar problemas que puedan influir en la calidad de
los datos recolectados, como deslizamientos o deformaciones del pavimento.
Software especializado:
Considerar el uso de programas informáticos dedicados al análisis y
procesamiento de datos topográficos facilitará la creación de planos y reportes
más precisos.
Planificación de mantenimientos:
Con base en la información recolectada, desarrollar un plan de mantenimiento
periódico para el pavimento, enfocándose en las áreas que requieran atención.
Al seguir estas recomendaciones, se puede aumentar la precisión y la efectividad de los
levantamientos topográficos futuros, lo que contribuirá a una mejor planificación y
ejecución de proyectos de infraestructura
15
14. REFERENCIAS BIBLIOGRAFICAS
Libros
Davis, B. & Foote, K. (2003). Surveying: Theory and Practice. 7th Edition.
McGraw-Hill.
o Este libro proporciona una comprensión completa de los principios y
prácticas de la topografía, incluyendo el uso de niveles y equipos de
medición.
Wegman, S. J., & Marini, J. (2012). Topographic Surveying: A Practical
Guide for the Surveyor. Wiley.
o Un recurso práctico que aborda los métodos y técnicas de levantamiento
topográfico, además de consejos sobre el uso de herramientas.
Kavanagh, B. F., & Fernie, J. A. (2009). Surveying. 8th Edition. Pearson
Education.
o Este libro incluye aspectos teóricos y prácticos de la topografía, así como
el uso de tecnología moderna en levantamientos.
Artículos y Normativas
American Society of Civil Engineers (ASCE). (2010). Guidelines for
Surveying in Support of Transportation Planning and Project Development.
o Este documento ofrece directrices sobre la topografía y su importancia en
la planificación y desarrollo de proyectos de infraestructura.
16
Rics. (2018). RICS Professional Guidance: Surveying the land – A guide to surveying
for land use planning.
o Una guía sobre cómo realizar levantamientos topográficos de manera
efectiva en el contexto de la planificación del uso del suelo.
Recursos en línea
National Oceanic and Atmospheric Administration (NOAA). (2015).
Surveying Fundamentals and Practices.
o NOAA ofrece recursos educativos que abarcan principios fundamentales
y prácticas de topografía.
U.S. Geological Survey (USGS). (2020). Topographic Maps and Their Use.
o Este recurso explica cómo se crean y utilizan los mapas topográficos,
siendo esencial para cualquier levantamiento en campo. USGS.
17
