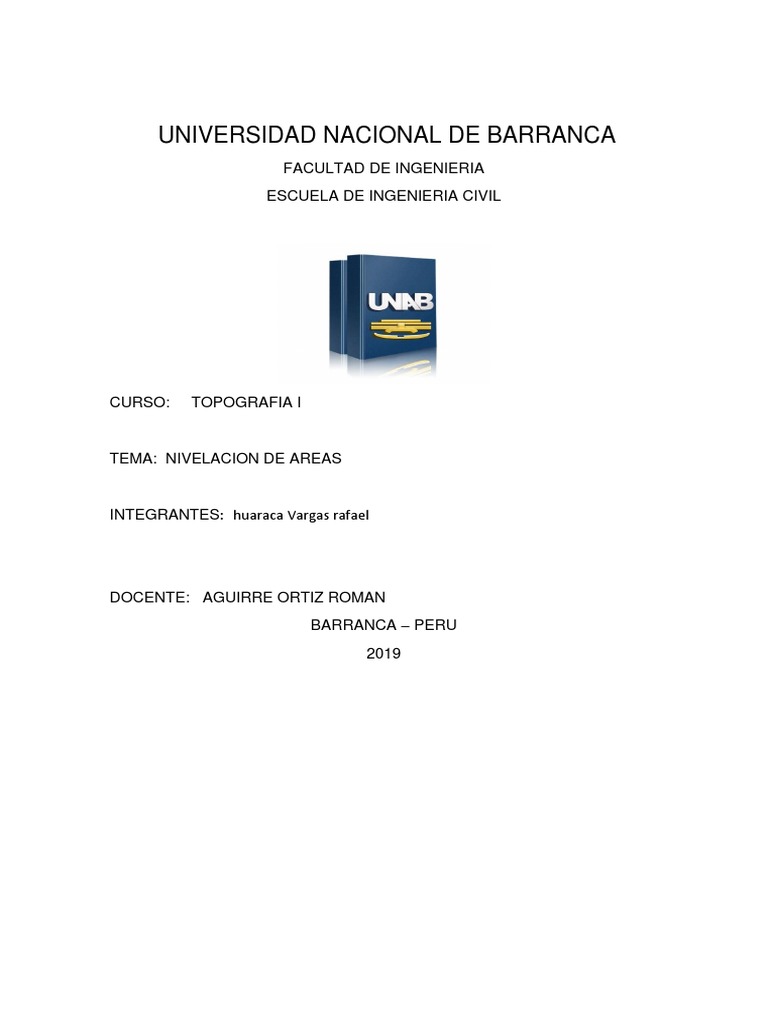

UNIVERSIDAD NACIONAL DE BARRANCA
FACULTAD DE INGENIERIA
ESCUELA DE INGENIERIA CIVIL
CURSO: TOPOGRAFIA I
TEMA: NIVELACION DE AREAS
INTEGRANTES: huaraca Vargas rafael
DOCENTE: AGUIRRE ORTIZ ROMAN
BARRANCA – PERU
2019
INDICE
➢ INTRODUCCION
➢ OBJETIVOS:
• OBJETIVO GENERAL:
• OBJETIVO ESPECIFICO:
➢ MARCO TEORICO:
➢ EQUIPOS Y MATERIALES
➢ PROCEDIMIENTO
➢ CALCULOS
➢ RESULTADOS
➢ CONCLUSIONES
➢ RECOMENDACIONES
➢ BIBLIOGRAFIA
➢ ANEXOS
INTRODUCCION
En la elaboración y ejecución de muchos proyectos relacionados con la ingeniería agrícola
y civil, sobre todo en la que se refiere a proyectos de infraestructura física (sistema de
agua, canales de riego, drenes, sistema de desagüe, carreteras, etc), es necesario
determinar las elevaciones o cotas respecto aun punto determinado para luego calcular
pendientes, movimientos de tierras y finalmente nivelar los terrenos. Esto se puede lograr
utilizando un nivel de ingeniero y conociendo lo referente a nivelaciones.
OBJETIVOS
• OBJETIVO GENERAL:
Obtener información del relieve de la superficie natural del terreno.
• OBJETIVO ESPECIFICO:
Aprender los procedimientos mediante los cuales se determina la diferencia de cotas de dos
puntos sobre un terreno.
Conocer y aprender el manejo del nivel de ingeniero
Establecer las aplicaciones practicas del uso del nivel de ingeniero, en el desarrollo o ejercicio
profesional como ingeniero civil.
➢ MARCO TEORICO:
• Existen 3 Clases de nivelación:
A. Nivelación barométrica:
Consiste en determinar las diferencias de altura utilizando el barómetro o altímetro que
registra la presión atmosférica en un determinado lugar. Utiliza el principio de cambios de
presiones atmosféricas.
Precisión : 1 m.
Rapidez : Muy rápido
Costo : Económico
Utilización : Exploraciones, Trabajos de reconocimiento.
B. Nivelación trigonométrica:
Se obtiene los desniveles mediante la trigonometría con los datos medidos de ángulos
verticales y distancias que pueden ser horizontales e inclinadas.
Los instrumentos que se usan son el teodolito, y la mira o estadía.
Precisión : 1 dm.
Rapidez : Rápido
Costo : Mediano
Utilización : Levantamientos Topográficos
Nota: Para distancias mayores a 300 metros se deberá considerar el efecto combinado de
refracción y curvatura
C. Nivelación geométrica:
Es el método más preciso y el más usado. Mide directamente las distancias verticales o
alturas, mediante la colocación de un plano horizontal tangente a la superficie de nivel.
Precisión: 1 cm.
Rapidez: Muy lento
Costo: Caro
Utilización : Nivelaciones de precisión
Nivelación
Nivelación Diferencial
Se obtiene la diferencia de nivel entre dos puntos colocando el instrumento en un punto
equidistante entre los puntos para eliminar el efecto de curvatura de la tierra y refracción
atmosférica.
➢ Nivelación Diferencial Simple
Es aquella en la cual desde una sola estación del instrumento se puede conocer las cotas
de todos los puntos del terreno que se desea nivelar.
Se estaciona y nivela el instrumento en el punto más conveniente, es decir que ofrezca las
mejores condiciones de visibilidad. La primera lectura se realiza sobre la mira colocada en
el punto fijo y estable de cota conocida (BM), y a partir del cual se van a nivelar los puntos
necesarios del terreno. Este BM puede ser absoluto o relativo
Nivelación Diferencial Compuesta
Es el sistema empleado cuado el terreno es bastante quebrado y accidentado, o cuando la
visuales resultan bastante grandes (> 300 m.) El instrumento se va trasladando a distintas
estaciones, en cada una de las cuales se relizan nivelaciones simples, que van ligándose
entre sí por los llamados “puntos de Cambio”. El punto de cambio debe de escogerse de
modo que sea estable y de fácil identificación.
VISTA ATRÁS (Vat): Es la lectura realizada en la mira cuando está colocada en un punto de
cota conocida.
VISTA ADELANTE (Vad): Es la lectura realizada en la mira cuando está colocada en un
punto de cota por conocer.
PUNTO DE CAMBIO (PC): Denominado también Punto de Liga. Son aquellos puntos en los
que se hacen dos lecturas en la mira: de Vista Atrás y Vista Adelante.
➢ EQUIPOS Y MATERIALES:
Nivel de albañil:
• De regla.: Cuyas aristas principales son paralelas a la directriz del frasco de nivel.
• De manguera.: Son de plástico transparente. Se llenan de agua y nivelan por el principio
de vasos comunicantes
Nivel de Ingeniero.: Es un instrumento óptico mecánico, que sirve para obtener niveles de
puntos del terreno referidos a un plano de referencia generalmente el Nivel Medio del
mar
Tipos:
▪ Niveles de anteojo directo
▪ Niveles de anteojo invertido
Partes:
Trípode: Patas, cabeza y tornillos de fijación.
Alidada: Base nivelante: tornillos nivelantes
Alidada propiamente dicha: Anteojo, Tornillos de bloqueo, nivel esférico o tubular
Nivel de Mano (Eclímetro o Clisímetro): Sirve para hacer nivelaciones directas, y para medir
ángulos de pendientes. Está constituido por un ocular, objetivo, un nivel tubular que gira sobre
un eje horizontal que pasa por el centro de un semicírculo graduado de 0º a 90º y otra
graduación interior que indica la pendiente en porcentaje.
Miras: Son reglas graduadas, y están divididas en centímetros en forma
de E. Pueden ser de Madera de 4 m. de longitud y plegables o
Telescópicas de aluminio. Las miras se utilizan para medir alturas o desniveles, y distancias; las
lecturas se realizan con el nivel de ingeniero, teodolito o plancheta. El error máximo total de
lectura es de ± 1.6 mm.
Lecturas de mira:
Las lecturas de alturas en las miras se hace con el hilo estadimétrico horizontal (Hh)
• Libreta
Libreta topografica:
UBICACIÓN DE LA PRACTICA
Fecha: 10/09/2019
Lugar: al costado del nuevo pabellón (unab)
Hora de inicio: 11.30:00 horas
Hora de termino: 01:00 horas
Clima: 19°C (templado)
PROCEDIMIENTO
Primer paso: al estar en el lugar hicimos un reconocimiento del terreno.
Segundo paso: hicimos la fijación de un punto, considerandolo
como BM de partida.
Tercer paso: procedimos a designar a cada integrante del grupo la tarea o función que
realizaría.
Cuarto paso: se instaló el equipo de nivel topográfico.
Quinto paso: se hizo la nivelación correspondiente, con sus respectivos puntos de cambio,
vistas adelante, vista atrás, anotando cada lectura en la libreta de campo.
Sexto paso: como nuestra nivelación era de circuito cerrado tuvimos qe llegar al mismo punto
de partida.
Setimo paso: se procedió a hacer los cálculos respectivos para determinar el error de cierre.
CALCULOS
RESULTADOS
CONCLUSIONES
La nivelación es un método muy bueno cuando queremos conocer la cota de un punto
no muy lejano a otro del cual su cota es conocido.
La realización de una buena medición y un correcto uso del nivel de ingeniero
garantizan la obtención de datos muy precisos con errores muy bajos.
Los valores de la cotas obtenidas luego de la nivelación son aceptables ya que se pudo
verificar que el error cometido se encuentra dentro del rango permitido.
Se logro el objetivo aprender la utilizacion del equipo de nivelación y nos servirá para
en el futuro manejar el equipo con tal facilidad.
➢ RECOMENDACIONES
❖ Se recomienda hacer las mediciones con el nivel de ingeniero cuidando siempre no
estar expuesto de manera directa al sol, pues el sol empaña el lente del nivel e impide la
visualización de la mira.
❖ Colocar la mira siempre recta para evitar errores al momento de dar los valores de las
cotas de cada punto, es necesario tener un nivel de mano para la mira.
❖ Escribir de manera ordenada los datos en la libreta de campo
➢ BIBLIOGRAFIA
https://es.scribd.com/document/329189569/Topografia-Nivelacion
https://es.slideshare.net/fernandoquispeachahuanco/i-nivelacion
https:// capitulo IV nivelacion curso topografia – in oscae fredy villacorta –
ANEXOS
