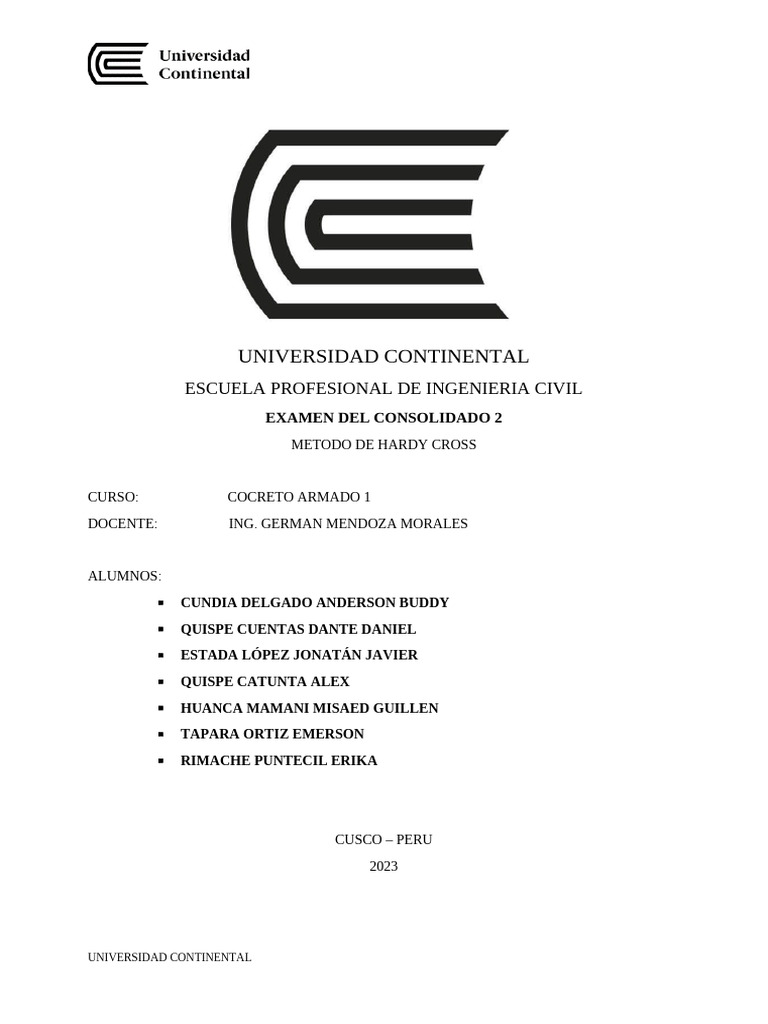

UNIVERSIDAD CONTINENTAL

ESCUELA PROFESIONAL DE INGENIERIA CIVIL


EXAMEN DEL CONSOLIDADO 2
METODO DE HARDY CROSS

CURSO: COCRETO ARMADO 1


DOCENTE: ING. GERMAN MENDOZA MORALES

ALUMNOS:
 CUNDIA DELGADO ANDERSON BUDDY
 QUISPE CUENTAS DANTE DANIEL
 ESTADA LÓPEZ JONATÁN JAVIER
 QUISPE CATUNTA ALEX
 HUANCA MAMANI MISAED GUILLEN
 TAPARA ORTIZ EMERSON
 RIMACHE PUNTECIL ERIKA

CUSCO – PERU
2023

UNIVERSIDAD CONTINENTAL
INDICE
1 PROBLEMA 3....................................................................................................................................3
1.1 RESOLUCION.............................................................................................................................4
1.2 PRIMER TRAMO........................................................................................................................5
1.2.1 EN LA IZQUIERDA..............................................................................................................5
1.2.2 EN LA DERECHA................................................................................................................6
1.3 SEGUNDO TRAMO....................................................................................................................7
1.3.1 EN LA IZQUIERDA..............................................................................................................7
1.3.2 EN LA DERECHA................................................................................................................7
1.4 RESOLUCION EN EXCEL.............................................................................................................9
1.5 DISTRIBUCION DE LA ESTRUCTURA........................................................................................10
1.6 GRAFICA DE CORTANTES, ESTIMACION Y GRAFICA DE MOMENTOS FLECTORES...................11
1.7 VERIFICACION SAP 2000.........................................................................................................12
1.7.1 DEFORMACION DE VIDA.................................................................................................12
1.7.2 CALCULO DE REACCIONES..............................................................................................12
1.7.3 FUERZAS COERTANTES Y MOMENTO FLECTOR..............................................................12
2 CONCLUSIÓN..................................................................................................................................13

UNIVERSIDAD CONTINENTAL
1 PROBLEMA 3

Para la siguiente viga, se solicita calcular “paso a paso”

a) Las reacciones en cada punto de apoyo para el método de Hardy Cross

b) Diagrama de cortantes justificando el procedimiento a detalle de los valores en cada punto de


inflexión o punto de cambio, así como indicar cuál es el valor máximo (Vmax).

c) El diagrama de momentos flectores, justificando el procedimiento de cálculo a detalle para la


detección de cada valor en sus puntos de cambio, puntos máximos y puntos mínimos.

Se recomienda dividir la exposición según el siguiente orden que puede ser mejorado por el grupo de
estudio:

Cálculo de los coeficientes y/o factores de distribución, Cálculo de momentos en empotramiento,


Solución procedimental por el método de Cross, Estimación de cortantes y grafica de cortantes,
Estimación y grafica de momentos flectores.

UNIVERSIDAD CONTINENTAL
1.1 RESOLUCION
 EI : CONSTANTE

 RIGIDEZ RELATIVA (K ) : I/L

1 1
Kab= ; Kbc=
4.5 3.4

 FACTOR DE DISTRIBUCION (FD):

 MOMENTOS DE EMPOTRAMIENTO (ME):


USAREMOS LAS SIGUIENTES FORMULAS

UNIVERSIDAD CONTINENTAL
1.2 PRIMER TRAMO

Para el primer tramo se tendrá:

1.2.1 EN LA IZQUIERDA

 Para la carga distribuida:


2 2
W L 270 x 4.5
MEP 1= = =455.625
12 12
 Para la carga puntual

Pb . a = 900 x 1.8 x 2.7 a = 388.8


2 2
MEP 2= 2 2
L 4.5

MEP TOTAL EN LA IZQUIERDA=844.425

844.425

UNIVERSIDAD CONTINENTAL
1.2.2 EN LA DERECHA

 EN LA DERECHA
Para la carga distribuida:
2 2
W L 270 x 4.5
MEP 3= = = - 455.625
12 12
Para la carga puntual
2 2
Pxbxa 900 x 1.8 x 2.7 x 2.7 a
MEP 4= 2 = 2 = -583.2
L 4.5
 MEP TOTAL EN LA DERECHA=-1038.825

844.425 1038.825

UNIVERSIDAD CONTINENTAL
1.3 SEGUNDO TRAMO
1.3.1 EN LA IZQUIERDA

 Para la carga distribuida:


2 2
W L 486 x 4.5
MEP 5= = = 468.18
12 12
 MEP TOTAL EN LA IZQUIERDA=486.18

468.18

1.3.2 EN LA DERECHA

 Para la carga distribuida:


2 2
W L 486 x 4.5
MEP 6= = = - 468.18
12 12
MEP TOTAL EN LA DERECHA

-Se emplea Excel para determinar los momentos en

la viga y realizar las iteraciones 468.18

 Empleando el método de Hardy Cross

 Con el momento calculado se pueden determinar los valores de las reacciones.

UNIVERSIDAD CONTINENTAL 468.18 −468.18


1.4 RESOLUCION EN EXCEL

UNIVERSIDAD CONTINENTAL
1.5 DISTRIBUCION DE LA ESTRUCTURA

Hallamos la resistencia BY= b1 +b2


By = 2559.47686
RESULTADO

1.6 GRAFICA DE CORTANTES, ESTIMACION Y GRAFICA DE MOMENTOS


FLECTORES

UNIVERSIDAD CONTINENTAL
1.7 VERIFICACION SAP 2000

UNIVERSIDAD CONTINENTAL
1.7.1 DEFORMACION DE VIDA

1.7.2 CALCULO DE REACCIONES

1.7.3 FUERZAS COERTANTES Y MOMENTO FLECTOR

2 CONCLUSIÓN
•Se calculó las reacciones en cada apoyo por el método de Hardy- Cross.

UNIVERSIDAD CONTINENTAL
•Se realizó El diagrama de las contantes justificando el procedimiento a detalle de los valores
en cada punto de inflexión o puntos de cambios, así como indica cual es el valor máximo
(Vmax).
•Se realizó el diagrama de momentos flectores justifique el procedimiento de cálculo a detalle
para la determinación de cada valor den sus puntos de cambio punto máximo y puntos
mínimos.
•Se realizó la verificación correspondiente de los datos hallados mediante software de análisis
de estructuras.

UNIVERSIDAD CONTINENTAL
