UTN-FRC Cátedra: Operaciones Unitarias II – Año 2024

Operaciones Unitarias II
Unidad III - Extracción líquido-líquido

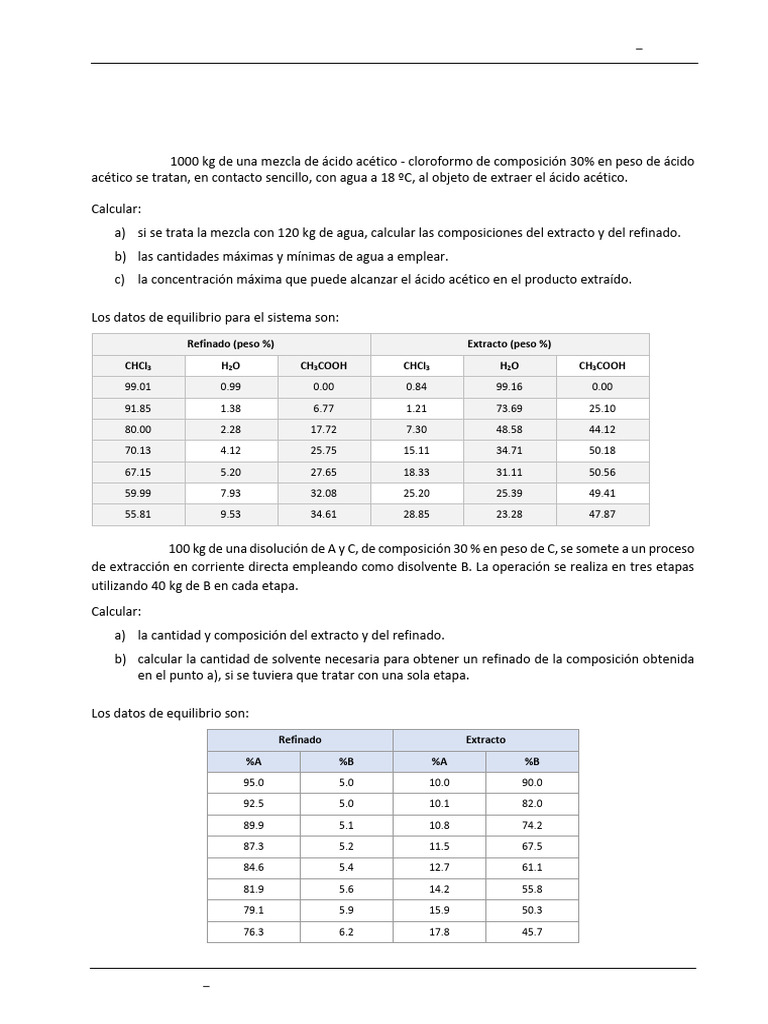

Ejercicio 1. 1000 kg de una mezcla de ácido acético - cloroformo de composición 30% en peso de ácido
acético se tratan, en contacto sencillo, con agua a 18 ºC, al objeto de extraer el ácido acético.

Calcular:
a) si se trata la mezcla con 120 kg de agua, calcular las composiciones del extracto y del refinado.
b) las cantidades máximas y mínimas de agua a emplear.
c) la concentración máxima que puede alcanzar el ácido acético en el producto extraído.

Los datos de equilibrio para el sistema son:

Refinado (peso %) Extracto (peso %)
CHCl3 H2O CH3COOH CHCl3 H2O CH3COOH
99.01 0.99 0.00 0.84 99.16 0.00
91.85 1.38 6.77 1.21 73.69 25.10
80.00 2.28 17.72 7.30 48.58 44.12
70.13 4.12 25.75 15.11 34.71 50.18
67.15 5.20 27.65 18.33 31.11 50.56
59.99 7.93 32.08 25.20 25.39 49.41
55.81 9.53 34.61 28.85 23.28 47.87

Ejercicio 2. 100 kg de una disolución de A y C, de composición 30 % en peso de C, se somete a un proceso

de extracción en corriente directa empleando como disolvente B. La operación se realiza en tres etapas
utilizando 40 kg de B en cada etapa.
Calcular:
a) la cantidad y composición del extracto y del refinado.
b) calcular la cantidad de solvente necesaria para obtener un refinado de la composición obtenida
en el punto a), si se tuviera que tratar con una sola etapa.

Los datos de equilibrio son:

Refinado Extracto
%A %B %A %B
95.0 5.0 10.0 90.0
92.5 5.0 10.1 82.0
89.9 5.1 10.8 74.2
87.3 5.2 11.5 67.5
84.6 5.4 12.7 61.1
81.9 5.6 14.2 55.8
79.1 5.9 15.9 50.3
76.3 6.2 17.8 45.7

Ing. Gustavo Servetti – Ing. Denise Sola Página 1

UTN-FRC Cátedra: Operaciones Unitarias II – Año 2024

73.4 6.6 19.6 41.4

67.5 7.5 24.6 32.9
61.1 8.9 28.0 27.5
54.4 10.6 33.3 21.7
46.6 13.4 40.5 16.5
43.4 15.0 43.4 15.0

Ejercicio 3. Una corriente de 200 kg/hr conteniendo 40% P/P de acetona y 60% P/P de agua, se envía a
una torre de extracción líquido – líquido de múltiples etapas en contracorriente. Para recobrar la acetona
se utilizará una corriente 98% de tricloroetano de 90 kg/hr con trazas de acetona. Se desea un refinado
de composición 5% P/P de acetona.

Encontrar:

a) número de etapas necesarias para llevar a cabo la operación.

b) composición de todas las corrientes de extracto y refinado.
c) relación entre el flujo mínimo de solvente y el de operación.

Extracto Refinado
C2H3Cl3 (% P/P) Agua (% P/P) Acetona (% P/P) C2H3Cl3 (% P/P) Agua (% P/P) Acetona (% P/P)
0.52 93.52 5.96 90.93 0.32 8.75
0.73 82.23 17.04 73.76 1.10 25.14
1.02 72.06 26.92 59.21 2.27 38.52
1.17 67.95 30.88 53.92 3.11 42.97
1.6 62.67 35.73 47.53 4.26 48.21
2.1 57.00 40.90 40.00 6.05 53.95
3.75 50.20 46.05 33.70 8.90 57.40
6.52 41.70 51.78 26.26 13.40 60.34

Ejercicio 4. Se requiere separar una corriente de 1000 kg/hr y composición 40% en peso de
metilciclohexano (MCH) - n-heptano, y para ello usted analizará las siguientes alternativas de extracción
con anilina:
a) Un proceso de extracción en una única etapa, utilizando 10345 kg/hr de solvente puro. Obtener
el flujo y composición del refinado y el extracto.
b) Un proceso de extracción con tres etapas en corrientes cruzadas, utilizando solvente puro con el
siguiente esquema de inyección: 1er etapa 6000 kg/hr, 2da etapa 3000 kg/hr y 3er etapa 1200 kg/hr.
Obtener el flujo y composición de cada corriente de refinado y extracto.
c) Un proceso de extracción en contracorriente, donde el producto refinado ha de tener una
composición de 10 % en peso de MCH. Encontrar: 1) la cantidad mínima del solvente. 2) el número
mínimo de etapas. 3) el número de etapas si el flujo de solvente es 1.35 veces el mínimo.
d) Si al proceso planteado en el punto c), se le agrega una segunda alimentación de 800 kg/hr de
composición 80% de MCH, 5% n-heptano, calcular los puntos 1), 2) y 3) del inciso c).
Los datos del equilibrio son:

Ing. Gustavo Servetti – Ing. Denise Sola Página 2

UTN-FRC Cátedra: Operaciones Unitarias II – Año 2024

MCH n-heptano MCH n-heptano

0.0 92.6 0.0 6.2

9.2 83.1 0.8 6.0

22.0 69.8 3.0 5.1

40.9 50.4 6.0 4.0

59.7 30.7 9.2 2.8

71.6 18.2 12.7 1.6

83.3 5.4 15.6 0.6

88.1 0.0 16.9 0.0

Ejercicio 5. Para el mismo sistema del ejercicio 3, debe procesarse una corriente de 200 kg/hr
conteniendo 60% P/P de acetona y 40% P/P de agua, y otra de 200 kg/hr conteniendo 20% P/P de acetona
y 80% de agua, enviándolas a una torre de extracción líquido – líquido de múltiples etapas en
contracorriente. Para recobrar la acetona se utilizará una corriente pura de tricloroetano de 124.25 kg/hr.
Se desea un refinado de composición 5% P/P de acetona.

Encontrar:
a) la cantidad mínima de solvente
b) el plato de alimentación óptimo de la segunda alimentación y el número de etapas necesarias
para llevar a cabo la operación. La operación se llevará a cabo a 20 ºC.

Ejercicio 6. Para el mismo sistema del ejercicio 4, debe procesarse una mezcla de metilciclohexano
(MCH) - n-heptano, que se ha de separar en un proceso de extracción en contracorriente, empleando
anilina como agente extractor. La alimentación entra a razón de 1000 kg/h y su composición es de 40%
en peso de MCH, y los productos extraído y refinado han de tener una composición de 90% y 10 % en
peso de MCH libre de solvente, respectivamente.

Calcular:
a) el reflujo mínimo del extracto.
b) el número mínimo de etapas.
c) el número de etapas si el reflujo externo empleado en la sección de enriquecimiento del extracto
es 7.25.
d) los valores de las magnitudes más características del sistema (E1’, R0’, S, BE solvente destilado, E1,
PE).

Ing. Gustavo Servetti – Ing. Denise Sola Página 3
