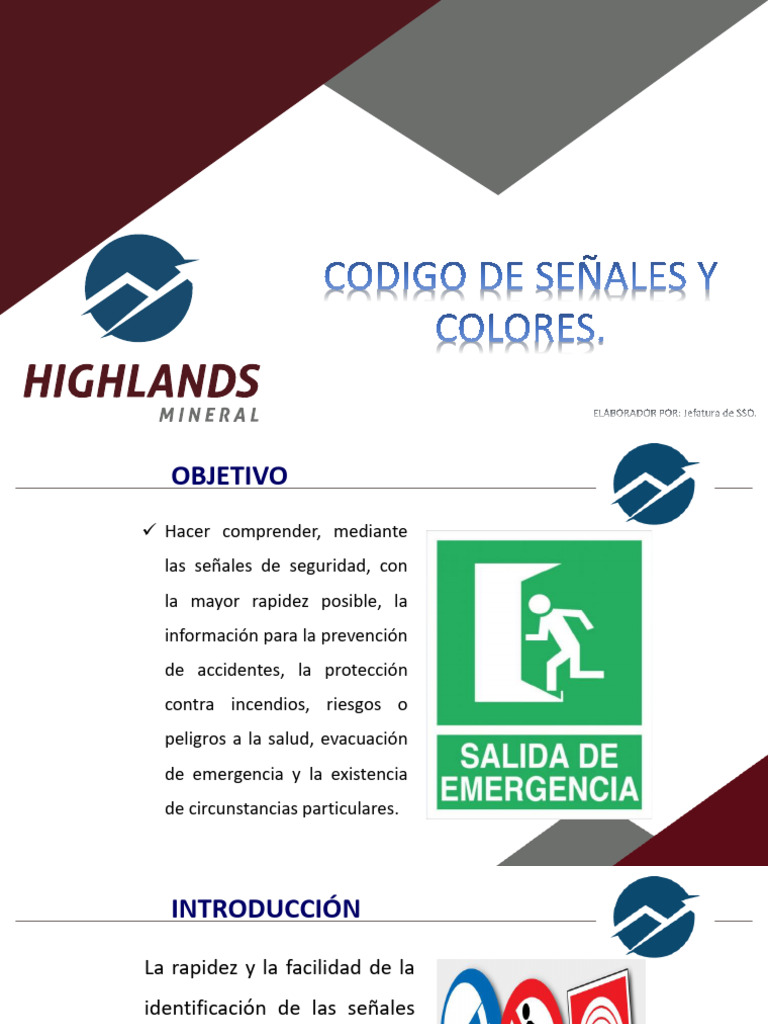

OBJETIVO
✓ Hacer comprender, mediante
las señales de seguridad, con
la mayor rapidez posible, la
información para la prevención
de accidentes, la protección
contra incendios, riesgos o
peligros a la salud, evacuación
de emergencia y la existencia
de circunstancias particulares.
INTRODUCCIÓN
La rapidez y la facilidad de la
identificación de las señales
de seguridad queda
establecida por la
combinación de los colores
determinados con una
definida forma geométrica,
símbolo y leyenda explicativa.
INTRODUCCIÓN
Las señales de seguridad que se
deben utilizar en todos los locales
públicos, privados, turísticos,
recreacionales, locales de trabajo,
industriales, comerciales, centros
de reunión, locales de
espectáculos, hospitalarios, locales
educacionales, así como lugares
residenciales.
NORMAS
APLICABLES
NORMAS APLICABLES
✓ NORMA TECNICA PERUANA NTP 399.010-1 Señales de
Seguridad
✓ DS-024-2016 EM Reglamento de Seguridad y Salud
Ocupacional en Minería.
✓ Ley 29783-2011- TR Ley de Seguridad y Salud en el
Trabajo y su Modificatoria.
✓ DS-005-2012 TR Reglamento de la Ley 29783 y sus
Modificatorias.
✓ Estándares y Procedimientos de la empresa
DEFINICIONES
DEFINICIONES
CARTEL: Es un aviso que contiene la señal de seguridad y la
información adicional referida a la función de dicha señal.
NTP 399.010-1
DEFINICIONES
COLOR DE CONTRASTE:
Es el color que
complementa al color
de seguridad, mejora
las condiciones de
visibilidad de la señal.
NTP 399.010-1
DEFINICIONES
COLOR DE SEGURIDAD: Color de características bien
definidas, al que se le atribuye una significación
determinada relacionada con la seguridad.
NTP 399.010-1
DEFINICIONES
DETALLE CRÍTICO: Elemento de
un símbolo gráfico sin el cual el
símbolo gráfico no puede ser
entendido.
NTP 399.010-1
DEFINICIONES
FRANJAS DE SEGURIDAD:
Franjas que adoptan el uso
de colores de seguridad y/o
colores de seguridad de
contraste para transmitir un
mensaje de seguridad o
hacer llamativo o claramente
visible un objeto o lugar.
NTP 399.010-1
DEFINICIONES
INFORMACIÓN ADICIONAL: Es el texto que acompaña a la
señal de seguridad que orienta o explica la mejor
aplicación de la señal
NTP 399.010-1
DEFINICIONES
MATERIALES COMBINADOS:
Son materiales que combinan
las características ópticas de los
materiales retroreflectantes y
fotoluminiscentes
MATERIAL ORDINARIO:
Material que no es ni
retroreflectante ni
fotoluminiscente
NTP 399.010-1
DEFINICIONES
MATERIAL REFLECTANTE:
Material que refleja la radiación
en dirección contraria a la
dirección desde la que proviene
NTP 399.010-1
DEFINICIONES
SEÑALES RETROREFLECTANTES: Son aquellas señales que
ante la presencia de un haz de luz lo reflecta sobre su
superficie
NTP 399.010-1
DEFINICIONES
SÍMBOLO (PICTOGRAMA): Es
un dibujo o la imagen que
describe una situación
determinada, que indica
información representativa,
prohibición y que se utiliza en
las señales de seguridad.
NTP 399.010-1
SEÑALIZACIÓN
SEÑALIZACIÓN
Es el conjunto de estímulos
que condicionan la
actuación del individuo que
los recibe frente a unas
circunstancias (riesgos,
protecciones necesarias a
utilizar, etc) que se
pretende resaltar.
NTP 399.010-1
SEÑALIZACIÓN
Acción y efecto de señalizar
mediante símbolos, figuras,
u otros elementos en
lugares específicos y que
esas señales transmitan
algún tipo de información
que pretenda ser distinguido
o advertido por quien lo
perciba. CONCETO GENERAL
SEÑAL DE SEGURIDAD
Señal que por la combinación de
una forma geométrica y de un
color, proporciona una indicación
general relativa a la seguridad y
que, sí se añade un símbolo
gráfico o un texto, proporciona
una indicación particular relativa
a la seguridad.
NTP 399.010-1
SENALIZACION – PRINCIPIOS FUNDAMENTALES
No elimina el
Riesgo
No impide la
Responsabilidad del
aplicación de otras
empleador
medidas de control
FUNCIÓN BASICA DE LA SEÑALIZACION
Atención
Orienta Transmite
Facilita Alerta
CARACTERISTICAS DE
EFICIENCIA
CARACTERISTICAS DE EFICIENCIA
Capaz de atraer la atención
Facilite un mensaje claro y con interpretación
fácil
Informe sobre la forma de actuación
Adecuada al entorno del trabajador
De material resistente y tamaño adecuado a su
visibilidad
TIPOS DE
SEÑALIZACIÓN
TIPOS DE SEÑALIZACIÓN
SEGÚN SU POSICIÓN
VERTICAL VERTICAL
Se ubica en paredes, Se ubica en la superficie de
columnas, vigas etc.. pistas , veredas., etc.
TIPOS DE SEÑALIZACIÓN
SEGÚN SU DINAMISMO
ESTATICO MOVIL
Permanecen estáticas y por Presentan cambios de
lo general brindan una sola posición o color según
información determinada situación
TIPOS DE SEÑALIZACIÓN
SEGÚN SU PERCEPCIÓN
VISUAL AUDITIVO TACTIL OLFATIVA
SEÑALIZACIÓN VISUAL
Esta conformada por paneles, carteles, luces y gestos
Gestos
Paneles , carteles
Luces
SEÑALIZACIÓN AUDITIVA
Se emplean mediante sirenas, timbres, altavoces u otros
elementos acústicos
Estas señales deben tener entre 15 a 20 dB por
encima del ruido ambiental de tal forma que
pueda ser reconocida por los trabajadores sin
lugar a confusión
SEÑALIZACIÓN OLFATIVA
Una sustancia odorante en productos inodoros peligrosos
con el fin de que puedan ser reconocidos.
SEÑALIZACIÓN TÁCTIL
Se trata de herramientas o superficies rugosas o
texturizadas que identifican su seguridad, también
comprende la inclusión de alfabeto Braille en algunos
dispositivos.
COLORES EN EL SEÑALIZACIÓN
Influye en el
comportamiento
de las personas
Pueden generar Un buen uso
un ambiente de minimiza el
armonía y COLORES numero de
productividad incidentes
Reduce el
tiempo de
reacción frente
a determinadas
situaciones
OBJETIVOS DE LAS
SEÑALES DE SEGURIDAD
OBJETIVOS DE LAS SEÑALES DE SEGURIDAD
Atrae la Una sola
Claras
atención interpretación
Acción Factible a
específica cumplir
COLORES USADOS Y
MENSAJES
TRANSMITIDOS
EFECTOS DEL COLOR SOBRE EL INDIVIDUO
COLOR CARACTERISTICA EFECTO
Rojo Cálido Estimula el efecto nervioso produciendo
pereza, calor, ira
Azul Frío Produce una sensación de suavidad y frio
Verde Frío Produce una sensación de suavidad y frio
Naranja Cálido Sensación de fuerza, dureza y alerta
Morando Frío Suavidad y Calma
Amarillo Caliente Calor, esplendor, radiación
Blanco Frío Limpieza, orden
Negro Caliente Deprimir, absorber calor
COLORES USADOS Y MENSAJES TRANSMITIDOS
COLOR DE SIGNIFICADO INDICACIONES Y PRECISIONES
SEGURIDAD
Parada Señales de parada
Prohibición Señales de prohibición
ROJO Material, equipo y Dispositivos de desconexión de urgencia
Sistemas para combate de En los equipos de lucha contra incendio:
incendios - Señalización
- Localización
Advertencia de peligro Señalización de riesgo
AMARILLO Delimitación de áreas Señalización de umbrales, pasillos y poca
altura
Situación de Seguridad Señalización de pasillos y salidas de socorro
VERDE Primeros Auxilios Rociadores de socorro
Puestos de Primeros Auxilios y salvamento
AZUL Obligación Obligación de usar EPP
Indicación Emplazamiento de teléfono, talleres
SELECCIÓN DE COLORES DE CONTRASTE
COLOR DE SEGURIDAD COLOR DE CONTRASTE
ROJO BLANCO
AMARILLO NEGRO
VERDE BLANCO
AZUL BLANCO
TIPOS DE SEÑALES
DE SEGURIDAD
PARA TENER EN CUENTA.....
✓ Restricción en el uso de las señales, avisos, carteleras, etc.
en los centros de trabajo
✓ Evitar el uso indiscriminado de señales de seguridad e
higiene como técnica de prevención contra accidentes y
enfermedades de trabajo.
✓ La eficacia de las señales de seguridad e higiene no
deberá ser disminuida por la concurrencia de otras
señales o circunstancias que dificulten su percepción.
FORMAS GEOMETRICAS Y SIGNIFICADO DE
LAS SEÑALES DE SEGURIDAD
UBICACIÓN DE LA INFORMACIÓN ADICIONAL
La posición de las señales de seguridad con la información
adicional se muestran a continuación, también puede estar
ubicada debajo, a la derecha o a la izquierda.
UBICACIÓN DE LA INFORMACIÓN ADICIONAL
PROHIBICIÓN – CIRCULO CON BANDA
Circular y banda diametral oblicua a 45° con la
horizontal, dispuesta de la parte superior izquierda a la
inferior derecha.
PROHIBICIÓN DE UNA ACCIÓN SUSCEPTIBLE DE
PROVOCAR UN RIESGO
EJEMPLOS DE PROHIBICIÓN
PROHIBICIÓN DE UNA ACCIÓN SUSCEPTIBLE DE
PROVOCAR UN RIESGO
EJEMPLOS DE PROHIBICIÓN
DE ACCIÓN DE MANDO - OBLIGATORIO
DESCRIPCIÓN DE UNA ACCIÓN OBLIGATORIA
EJEMPLOS OBLIGATORIO
EJEMPLOS OBLIGATORIO
DE ADVERTENCIA
Triangulo equilátero. La base deberá ser paralela a la
horizontal
ADVIERTE DE UN PELIGRO
EJEMPLOS DE ADVERTENCIA
EJEMPLOS DE ADVERTENCIA
RELATIVAS A LOS EQUIPOS DE LUCHA CONTRA
INCENDIOS
Cuadrado o rectángulo. La base medirá entre una a una
y media veces la altura y deberá ser paralela a la
horizontal
PROPORCIONA INFORMACIÓN PARA CASOS DE
EMERGENCIA
EJEMPLOS DE SEÑALES DE EQUIPOS DE LUCHA
CONTRA INCENDIOS
DE CONDICIONES DE EMERGENCIA
Cuadrado o rectángulo. La base medirá entre una a una
y media veces la altura y deberá ser paralela a la
horizontal
EJEMPLOS DE SEÑALES DE EMERGENCIA
FRANJAS DE SEGURIDAD
Combinación de color amarillo y negro de contraste
FRANJA DE SEGURIDAD PARA INDICAR ZONAS DE PELIGRO
FRANJAS DE SEGURIDAD
Combinación de color azul y blanco de contraste
FRANJA DE SEGURIDAD PARA INDICAR UNA INSTRUCCIÓN
OBLIGATORIA
FRANJAS DE SEGURIDAD
Combinación de color verde y blanco de contraste
FRANJA DE SEGURIDAD PARA INDICAR UNA CONDICIÓN DE
EMERGENCIA
FRANJAS DE SEGURIDAD
Combinación de color rojo y blanco de contraste
FRANJA DE SEGURIDAD PARA INDICAR PROHIBICIONES O
ZONA DE EQUIPOS DE LUCHA CONTRA INCENDIO
CODIGO DE COLORES EN TUBERIAS
CODIGO DE COLORES PARA GASES
CODIGO DE COLORES ROMBO NFPA
