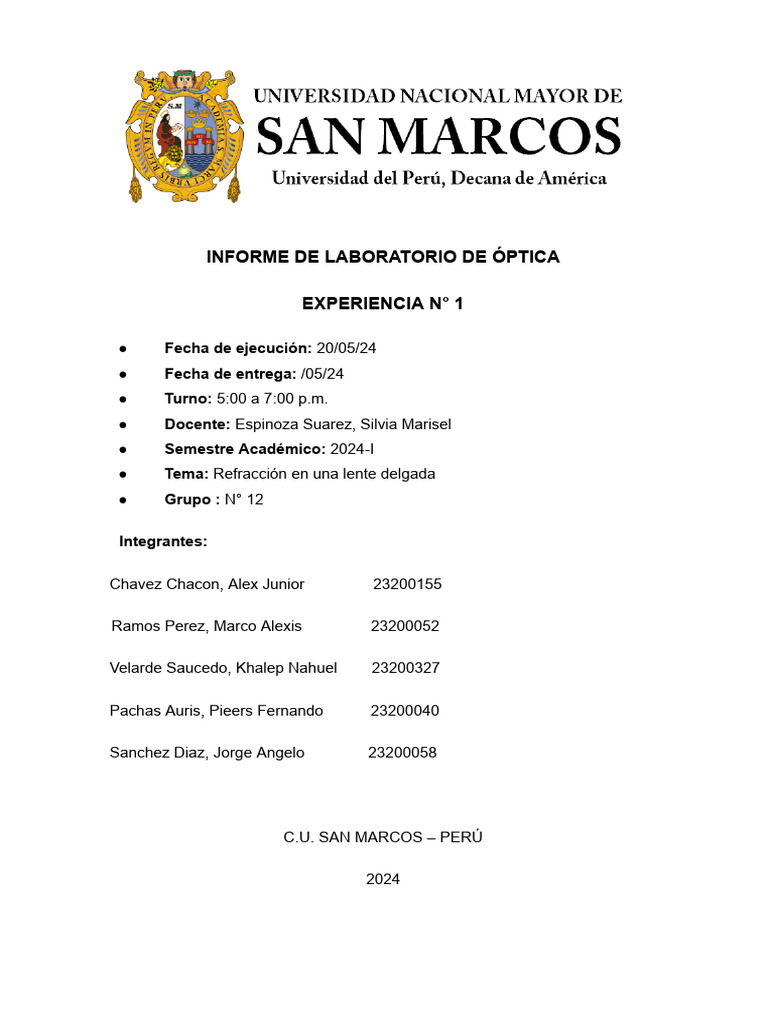

INFORME DE LABORATORIO DE ÓPTICA

EXPERIENCIA N° 1

● Fecha de ejecución: 20/05/24

● Fecha de entrega: /05/24
● Turno: 5:00 a 7:00 p.m.
● Docente: Espinoza Suarez, Silvia Marisel
● Semestre Académico: 2024-I
● Tema: Refracción en una lente delgada
● Grupo : N° 12

Integrantes:

Chavez Chacon, Alex Junior 23200155

Ramos Perez, Marco Alexis 23200052

Velarde Saucedo, Khalep Nahuel 23200327

Pachas Auris, Pieers Fernando 23200040

Sanchez Diaz, Jorge Angelo 23200058

C.U. SAN MARCOS – PERÚ

2024
 Índice

I. Introducción:....................................................................................................................................3
II. Objetivos:....................................................................................................................................... 3
III. Materiales:.....................................................................................................................................3
IV. Fundamento Teórico:.................................................................................................................... 4
V. Procedimiento:............................................................................................................................... 6
VI. Tabulación de datos:..................................................................................................................... 6
VII. Cuestionario:................................................................................................................................6
VIII. Observaciones:......................................................................................................................... 10
IX. Conclusiones:............................................................................................................................. 10
X. Referencias Bibliográficas:.......................................................................................................... 10
XI. Anexos:....................................................................................................................................... 11

2
 I. Introducción:
En este informe se pretende explicar y comprobar las leyes ópticas aplicables a las
lentes delgadas. Se montará el equipo necesario tal como se muestra en la figura y
se determinarán las magnitudes relevantes en el análisis de una lente delgada
convergente. Además, utilizaremos la ecuación del fabricante de la lente para
calcular la distancia del objeto, la distancia de la imagen, el aumento, entre otros
parámetros.

II. Objetivos:
• Comprobar la ecuación de las lentes delgadas.
• Determinar la distancia focal de una lente delgada.
• Determinar la amplificación que produce una lente delgada.

III. Materiales:
● Banco óptico.
● Lente delgada biconvexa.
● Soporte para lente.
● Pantalla blanca.
● Soporte para pantalla.
● Foco objeto (lámpara y portalámpara 110 V CA).
● Regla métrica.

Figura 1. Montaje del sistema experimental

3
IV. Fundamento Teórico:

Superficies esféricas y asféricas

La óptica geométrica, una rama fundamental de la física óptica, se centra en el estudio de

la propagación de la luz en términos de rayos. Este enfoque simplificado resulta
particularmente útil para analizar sistemas ópticos formados por superficies esféricas y
asféricas.

Superficies Esféricas
Históricamente, la óptica geométrica se desarrolló utilizando principalmente superficies
esféricas, tanto para reflexión como para refracción. Las lentes y espejos esféricos son
ampliamente utilizados debido a la facilidad de fabricación y sus propiedades simétricas.

Eje Óptico
Según Malacara (2015), el eje óptico es una línea de simetría que pasa por el centro de
una lente o espejo esférico y su centro de curvatura. Esta línea imaginaria es crucial en la
descripción del comportamiento de los rayos de luz en sistemas ópticos. Cuando un haz de
rayos incide en la dirección del eje óptico sobre una superficie esférica, estos rayos se
reflejan o refractan convergiendo en un punto llamado foco. La distancia entre este foco y
el espejo o lente se denomina distancia focal.

Distancia Focal y Focos

Si las superficies de una lente no son iguales, esta puede tener dos distancias focales
diferentes, una para cada cara de la lente. Un objeto situado en el foco de una lente
producirá rayos de luz que, al pasar a través de la lente, se convertirán en paralelos al eje
óptico. En el caso de los espejos, estos rayos reflejados también serán paralelos.

● Imagen Real e Invertida: Si los rayos convergen frente a la lente o espejo, la

imagen formada será real e invertida.
● Imagen Virtual y No Invertida: Si los rayos divergen, la imagen será virtual y no
invertida.

Aumento Lateral
El aumento lateral es la relación entre la altura de la imagen (ℎ𝑖 ) y la altura del objeto (ℎ𝑜).
Este aumento describe cómo cambia el tamaño de la imagen en comparación con el objeto
original.

Ecuaciones Fundamentales
En óptica geométrica, se utilizan convenciones de signos para describir las posiciones de
objetos e imágenes:

● Distancias positivas: Medidas en el sentido del desplazamiento de la luz.

● Distancias negativas: Medidas en sentido opuesto al desplazamiento de la luz.

Para espejos esféricos, se cumple la siguiente ecuación:

4
Para lentes esféricas, la ecuación es:

donde:
● 𝑢 es la distancia del objeto a la lente o espejo.
● 𝑣 es la distancia de la imagen a la lente o espejo.
● 𝑓 es la distancia focal.

Lentes delgadas
En el caso de una lente delgada, la distancia focal también se puede calcular en función de
los radios de curvatura (𝑟1 y 𝑟2 ) de sus superficies y el índice de refracción relativo (𝑛)
entre el material de la lente y el medio circundante:

Esta fórmula, conocida como la ecuación del fabricante de lentes, permite determinar la
distancia focal de una lente basada en sus propiedades físicas y el entorno en el que se
encuentra.

Superficies Asféricas
Aunque las superficies esféricas son comunes, las superficies asféricas también se utilizan
en la óptica para corregir aberraciones y mejorar la calidad de la imagen. Las lentes
asféricas tienen curvas más complejas que las esféricas, lo que permite un mayor control
sobre la trayectoria de los rayos de luz. Esto es particularmente útil en aplicaciones
avanzadas donde la precisión óptica es crucial, como en cámaras de alta calidad y equipos
científicos.

Aberraciones Ópticas
Las lentes y espejos esféricos pueden producir distorsiones en la imagen, conocidas como
aberraciones ópticas. Las aberraciones comunes incluyen:

● Aberración Esférica: Causada por la curvatura de las superficies esféricas, que

hace que los rayos paralelos al eje óptico no converjan en un solo punto focal.
● Coma: Produce imágenes alargadas y en forma de coma para los objetos situados
fuera del eje óptico.
● Astigmatismo: Ocurre cuando los rayos en diferentes meridianos tienen diferentes
puntos focales, lo que resulta en imágenes borrosas.
● Distorsión: Cambia la forma de la imagen, siendo común la distorsión en forma de
barril o cojín.
● Aberración Cromática: Resulta de la dependencia de la refracción en la longitud de
onda de la luz, causando que diferentes colores se enfoquen en distintos puntos.

Corrección de Aberraciones
Las superficies asféricas se diseñan para minimizar estas aberraciones, permitiendo una
formación de imágenes más precisa. Además, se utilizan combinaciones de lentes
(sistemas ópticos compuestos) para corregir las aberraciones. Por ejemplo, las lentes
acromáticas están diseñadas para corregir la aberración cromática al combinar dos tipos
de vidrio con diferentes índices de refracción.

5
 Aplicaciones Prácticas

● Lentes en Dispositivos Electrónicos: Cámaras, telescopios, microscopios y otros

dispositivos ópticos utilizan lentes delgadas y sistemas compuestos para mejorar la
calidad de imagen.
● Corrección Visual: Las gafas y lentes de contacto utilizan principios de óptica
geométrica para corregir la visión, ajustando la focalización de la luz en la retina.
● Instrumentos Científicos: Los instrumentos ópticos avanzados, como los
espectrómetros y los interferómetros, dependen de un diseño preciso de lentes y
espejos para realizar mediciones exactas.

V. Procedimiento:
1. Montamos los elementos en el banco óptico, como se muestra en la figura 1.
2. Desplazamos el foco objeto sobre el banco óptico y elija una distancia inicial
del objeto a la lente, por ejemplo, de 5 cm.
3. Desplazamos la pantalla sobre el banco óptico hasta observar en ella una
imagen nítida del foco objeto. Anote la medida de la distancia de la imagen a
la lente.
4. Repetimos el mismo procedimiento para otras distancias del foco objeto a la
lente de 16 cm, 22 cm, 34 cm y 41 cm. Completamos la tabla 1.
5. Mediante la tabulación de sus datos de So y Si en la tabla 1, determinamos
la amplificación (A) para cada una de las cinco mediciones realizadas.

VI. Tabulación de datos:

Tabla 1. Anotaciones del procedimiento

Nº 𝑆𝑜 (cm) 𝑆𝑖 (cm) 𝐴 =−
𝑆𝑖
𝑆𝑜

1 21.2 57.7 -2.72

2 25.5 38.8 -1.52

3 35.1 28.8 -0.82

4 42.9 25.7 -0.60

5 51.2 23.3 -0.46

VII. Cuestionario:
1. ¿Cuáles son las variables independiente y dependiente en el experimento?
Explique.

Las variables independientes, según Serway, R. A. (2015), son la distancia objeto y

focal debido a que la podemos manipular o controlar directamente, por otro lado, la
variable dependiente es la distancia imagen ya que las podemos determinar a partir
de las variables independientes.
6
2. Reescriba la ecuación de las lentes delgadas en la forma de la línea recta:
variable vertical = pendiente variable horizontal + intercepto ¿Cuáles son las
variables horizontal y vertical?

3. Denotando con X e Y las variables horizontal y vertical respectivamente, haga

una elección conveniente de ellas y la representación gráfica de sus datos
tabulados en la tabla 2.

Tabla 2

N° X= So+Si (cm) Y= SoSi (cm²)

1 78.9 cm 1223.4 cm²

2 64.3 cm 939.4 cm²

3 63.9 cm 1010.88 cm²

4 68.6 cm 1102.53 cm²

5 74.5 cm 1192.96 cm²

4. Comparar la representación gráfica de sus datos de la tabla 2 con la gráfica de la

línea recta expresada en el paso 2. Según sus gráficas: (a) ¿Hay concordancia
entre el comportamiento de sus datos y la línea recta representativa de la ecuación
de las lentes delgadas? (b) ¿Cuáles son los intervalos de medición de las variables
X e Y en los cuales se comprueba la ecuación de la recta representativa de las
lentes delgadas? (c) ¿Hay dispersiones significativas de datos experimentales?

7
 (a) Solo en algunos puntos existe concordancia entre los datos de la tabla 2 con
la gráfica de la línea recta expresada en el paso 2.
(b) 𝑋 = [63. 9 − 78. 9]
𝑌 = [939. 4 − 1223. 4]

(c) Si, pero no en gran cantidad por lo que no afectan mucho al momento de
hacer cálculos o emplear los datos experimentales.

5. A partir de sus gráficas determine la distancia focal de la lente.

N° 𝑓 = (𝑆𝑜 * 𝑆𝑖)/(𝑆𝑜 + 𝑆𝑖)

1 15.51 cm

2 14.61 cm

3 15.82 cm

4 16.07 cm

5 16.01 cm

6. Determine la distancia focal promedio de la lente usando la ecuación de las

lentes delgadas. ¿Este resultado puede ser considerado como la distancia focal
teórica? ¿Por qué?

𝑃𝑟𝑜𝑚𝑒𝑑𝑖𝑜 (𝑓) = (15. 51 + 14. 61 + 15. 82 + 16. 07 + 16. 01)/5

𝑃𝑟𝑜𝑚𝑒𝑑𝑖𝑜 (𝑓) = 15. 604 𝑐𝑚

Consideramos, como explica Ohanian, H. C. (2009), que el promedio de las distancias

focales puede ser considerado como la distancia focal teórica, ya que el valor
promedio no se aleja mucho de los datos de las distancias focales prácticas.
8
7. Determine la incertidumbre relativa porcentual (o precisión) en la medida de la
distancia focal de la lente.

N° Er(%) de f

1 3.27%

2 2.5%

3 5.25%

4 6.86%

5 6.47%

8. Utilizando sus datos de la tabla 1, hágase una gráfica de Si en función de So.

Intérprete cómo varía la amplificación producida por la lente.

X=So (cm) vs Y=Si (cm)

La interpretación que podemos dar sobre los datos experimentales es que a mayor
distancia de objeto la distancia de la imagen tiende a disminuir.

9
VIII. Observaciones:

- Algunos de los lentes se encontraban rotos o en mal estado, provocando un

sobreesfuerzo para lograr que la imagen se vea en el papel.
- En ciertas ocasiones se cortaba la luz de las instalaciones, impidiendo el
progreso del experimento.
- El soporte se encontraba oxidado.

IX. Conclusiones:
En esta experiencia de laboratorio, se comprobó con éxito las leyes ópticas
aplicables a las lentes delgadas a través de la experimentación con una lente
delgada. Los resultados obtenidos confirmaron la validez de las ecuaciones de
las lentes delgadas, demostrando que la relación es aplicable a la lente utilizada.
Además, se logró determinar con precisión la distancia focal de la lente,
mostrando una coherencia entre los valores experimentales y los teóricos.

El cálculo del aumento lateral para diferentes distancias del objeto permitió
observar la variación de la magnificación, que mostró una relación inversa con
las distancias del objeto y de la imagen. Esto confirmó que la amplificación
depende directamente de la distancia focal y de las posiciones relativas del
objeto y la imagen. También se observó que, dependiendo de la posición del
objeto con respecto a la lente, las imágenes formadas podían ser reales e
invertidas o virtuales y derechas, proporcionando una comprensión más
profunda del comportamiento de las lentes delgadas y la formación de imágenes.

X. Referencias Bibliográficas:

1. Malacara, D. (2015). Óptica básica. Fondo de cultura económica.

2. Ohanian, H. C. (2009). Física para ingeniería y ciencias.
3. Serway, R. A. (2015). Física para ciencias e ingeniería.

10
XI. Anexos:

11
12
