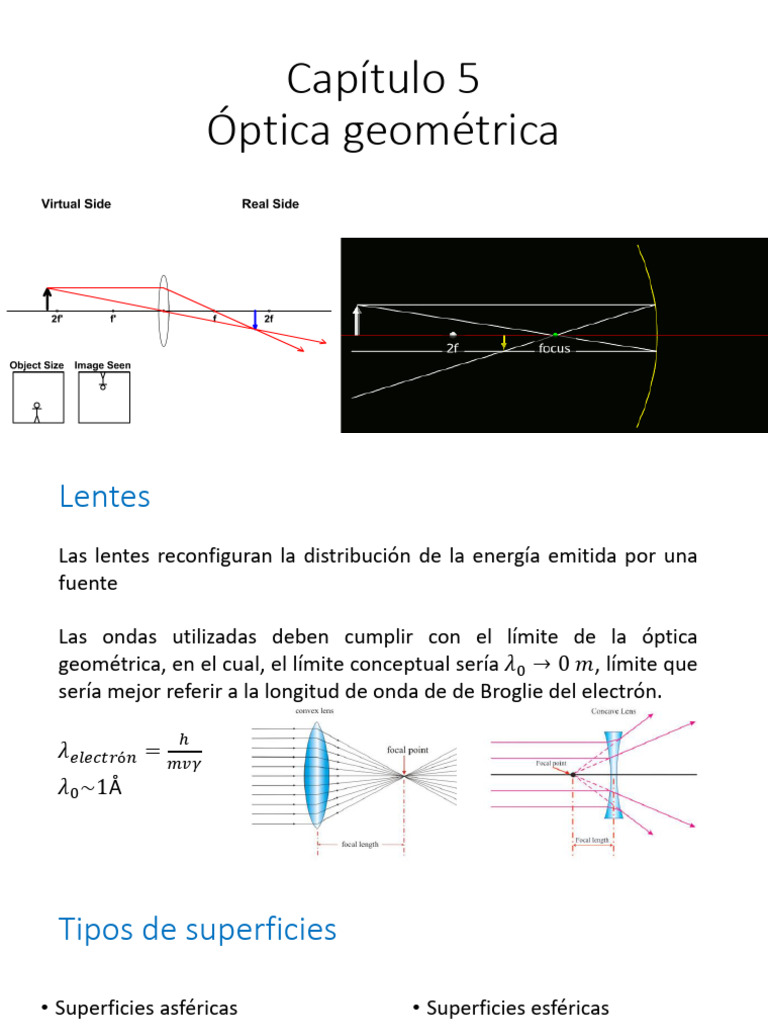

Capítulo 5

Óptica geométrica
Lentes
Las lentes reconfiguran la distribución de la energía emitida por una
fuente

Las ondas utilizadas deben cumplir con el límite de la óptica

geométrica, en el cual, el límite conceptual sería 𝜆0 → 0 𝑚, límite que
sería mejor referir a la longitud de onda de de Broglie del electrón.

ℎ
𝜆𝑒𝑙𝑒𝑐𝑡𝑟ó𝑛 =
𝑚𝑣𝛾
𝜆0 ~1Å
 Tipos de superficies

• Superficies asféricas • Superficies esféricas

Ambas superficies o alguna Están formadas por ambas
de ellas no es plana o esférica superficies esférica e incluso
una puede ser plana
Aberraciones en lentes
• Recordemos que la refracción es dependiente de la longitud de onda
y también de la forma del refractor, por lo tanto, se logra observar en
lentes 2 tipos de aberraciones
 Teoría del primer orden del LCO
• Se obtiene del principio de Fermat
𝑑(𝐿𝐶𝑂)
=0
𝑑𝑥
Con lo cual se obtiene
𝑛1 𝑛2 1 𝑛2 𝑠𝑖 𝑛1 𝑠0
+ = −
𝑙𝑜 𝑙𝑖 𝑅 𝑙𝑖 𝑙𝑜
O en su forma simplificada usando 𝜑 ≈ 0, 𝑙𝑜 ≈ 𝑠𝑜
y 𝑙𝑖 ≈ 𝑠𝑖

𝑛1 𝑛2 𝑛2 − 𝑛1
+ =
𝑠𝑜 𝑠𝑖 𝑅
La cual permite obtener los dos focos en el sistema Análisis en interfaz esférica
Ecuaciones para lentes delgadas
• Para una lente delgada 𝑛𝑙 rodeada de un medio
𝑛𝑚 se obtiene la relación completa para los
menores LCOs
𝑛 𝑚 𝑛𝑚 1 1 𝑛𝑙 𝑑
+ = 𝑛𝑙 − 𝑛𝑚 − +
𝑠𝑜1 𝑠𝑖2 𝑅1 𝑅2 𝑠𝑖1 − 𝑑 𝑠𝑖1
Donde 𝑑 es el ancho de la lente para la cual lo
normal es que sea ~0 𝑚
Y para el caso de aire 𝑛𝑚 = 1, con 𝑑 = 0, 𝑠𝑜1 = 𝑠𝑜
y 𝑠𝑖2 = 𝑠𝑖 se obtiene la forma simplificada llamada
la Ecuación del Fabricante de Lentes
1 1 1 1
+ = 𝑛𝑙 − 1 −
𝑠𝑜 𝑠𝑖 𝑅1 𝑅2
Fórmula Gaussiana para lentes
• Para los rayos que vienen del infinito y
que están cercanos al centro de la lente
delgada, los rayos se concentran en su
punto focal.

1 1 1
+ =
𝑠𝑜 𝑠𝑖 𝑓
Existen dos posibles focos
 Cuidado con los signos
• Los radios dependen de si están en V o en R.
• Los focos son positivos si la lente es
convergente (biconvexa es el caso más
común).
• La imagen es positiva si está en R.
• Los objetos pueden ser NEGATIVOS si son
una proyección previa como imagen positiva
que queda en el lado positivo de una
segunda lente.
• Cuando el foco es negativo se debe usar el
foco en V como aquel desde el que divergen
los rayos de luz.
Lentes convergentes
• Rayos provenientes desde el foco
en V, se van paralelos hacia el
infinito en R.
• Rayos que están más allá (afuera)
del foco en V van a converger en R.
• Rayos que están dentro del foco en
V van a divergir en R.
Lentes en aire y en medios con índices mayores

• La formulación en aire dependerá del tipo de lente.

• La formulación en un medio dependerá del índice
de refracción del medio
Forma de los rayos en objeto e imagen
• La forma en la que se comportan los rayos en lentes convergentes y
divergentes
Fórmula de Newton
• A partir de las diferencias de distancia entre los focos y el objeto y la
imagen se obtiene la relación de distancias

𝑥0 𝑥𝑖 = 𝑓 2

Cuidado con 𝑥0 en
el punto focal.
Aumento lateral
• Conociendo la altura del objeto brillante que deseamos observar con
una lente delgada, se pueden establecer las siguientes relaciones:
Aumento longitudinal
• Aunque es un término de menor
uso que el aumento lateral, debido
principalmente a las deformaciones
de la imagen, el mismo establece
una idea de como es la distribución
aproximada de la radiación
proyectada.
• Aunque muchas veces las imágenes
puedan invertirse, sus direcciones
longitudinales permanecen
constantes, no así sus medidas.
¿Cuántos tipos de lentes
podemos formar?
Lente positiva y formación de imágenes
Combinación de lentes delgadas
• Las imágenes de la primera lente se
convierten en los objetos de la segunda,
significando incluso que el objeto sea
negativo en algunos casos.
• La distancia de separación entre lentes
es de suma importancia, ya que si dicha
distancia es despreciable respecto a la
longitud del objeto primario.
• Debe tenerse especial cuidado en
establecer las distancias respecto al
nuevo lente que se analiza en cada caso
 Efectos en lentes combinadas
• Convergencia • Divergencia • Continuidad para rayos
paralelos
Posible configuración de dos lentes convergentes

https://phet.colorado.edu/sims/html/geometric-
optics/latest/geometric-optics_es_PE.html
Obtención de distancias

Nota: el aumento transversal sería

la combinación de los aumentos,
es decir:
𝑀𝑇 = 𝑀𝑇1 𝑀𝑇2

En forma
completa esto
sería
 Para lentes muy cercanas
𝑓2 𝑓1
𝑑𝑓𝑓 = 𝑑𝑓𝑝 =
Distancias focales combinadas O en forma de foco efectivo para 𝑓2 +𝑓_1

lentes que se tocan:

• Distancia focal posterior: Es la que se 1 1 1
obtiene si la imagen 2 se formara en = + ++ +
𝑓 𝑓1 𝑓2
infinito, esto permite obtener la
relación:
Con 𝑠𝑜1
d. f. p = formado en
el infinito

• Distancia focal frontal: Se define de

forma similar pero para los términos
cambiados.
Con 𝑠𝑖2
d. f. f = formado en
el infinito
 Diafragmas
• Se le denomina diafragma al diámetro libre o no
obstruido por el cual fluye energía.
• En la entrada se le llama diafragma de apertura
DA.
• El elemento que limita la extensión angular del
objeto que forma el sistema se le llama diafragma
de campo DC.
• Pupila de salida es como se le denomina a la
apertura percibida desde un punto axial para el
DA.
• Pupila de entrada es como se ve un diafragma
desde un punto axial externo al sistema.
 Escala del número 𝑓
Escala de la distancia
Ejemplos de diafragmas
Obturador
Lente

Número 𝑓

Razón focal
Película o número 𝑓
Diafragma
Espejos
Espejos asféricos
• Por mucho, los parabólicos son
los mejores debido a que sus
rayos de enfoque siempre
darán en el punto focal.
Usos de los espejos parabólicos

Disco parabólico para concentrar los rayos solares del

sistema ZED solalr
Otras configuraciones asféricas
Aplicación para captar información

Radiotelescopio parabólico
de Arecibo Puerto Rico.
Capta longitudes de onda
máximas en los 6m.
Tiene un punto focal a
132.5m respecto a la base
más baja.
Tiene un área igual a 7.3
hectáreas.
Espejos esféricos
• Lo espejos esféricos tienen la ventaja de ser de más fácil producción
que los espejos parabólicos o cualquier otro tipo de espejo asférico.
Espejo cóncavo
Note que los espejos sufren también de la
aberración cromática
Espejo convexo vs cóncavo
1 1 2 1
+ = =
𝑠𝑜 𝑠𝑖 𝑅 𝑓
Espejos convexos
Espejo convexo e imagen virtual
Prismas
• La parte más importante es la del
uso de prismas como reflectores.
• El fenómeno más conocido es el de
la dispersión.
Algunas configuraciones de prismas reflectores
Sistemas ópticos
Telescopio
Telescopios: Centauro A

Radio Infrarrojo
Visible

Ultravioleta

Rayos X
Vista completa
Telescopio
• Telescopio reflector
• Reflector con espejo secundario
• Telescopio refracción
Microscopio
Sistemas de lentes del microscopio
Microscopio de barrido
La vista
 Hipermetropía

• Se hace una corrección

haciendo que los rayos
converjan más rápidamente
 Miopía
• Es necesario que una lente
produzca divergencia en los
rayos de luz para corregir el
efecto de la convergencia más
rápida
Astigmatismo
• La radiación no
converge en
igual forma en
altura que en la
estructura
horizontal
Presbicia o vista cansada.
• Es un defecto o imperfección del présbita que consiste
en la disminución de la capacidad de acomodación del
ojo, por lo cual los objetos situados cerca de él se ven
con dificultad
Glaucoma
Desprendimiento
Cataratas
• Es muy frecuente que al envejecer el cristalino se
vuelva opaco y no permita el paso de la luz.
Daltonismo
Los conos (más concentrados en la parte central de la retina) son
responsables de la visión diurna (en condiciones de alta luminosidad) y
de la percepción de los colores.
Heterocromía
Queratocono
El queratocono es un trastorno progresivo de la córnea
Lentes gravitacionales
Referencias
• http://www.passmyexams.co.uk/GCSE/physics/concave-lenses-convex- • http://helioscsp.com/parabolic-dishes-re-enter-in-the-concentrated-solar-
lenses.html power/
• https://es.wikipedia.org/wiki/Ondas_de_materia • https://www.researchgate.net/profile/William_Schaudt/publication/34050973
7_Study_of_Driver_Performance_Acceptance_Using_Aspheric_Mirrors_In_Ligh
• http://ryannstyles.blogspot.com/2015/05/types-of-mirrors.html t_Vehicle_Applications_Final_Report/links/5e8dd2a1299bf1307985fc63/Study-
of-Driver-Performance-Acceptance-Using-Aspheric-Mirrors-In-Light-Vehicle-
• http://web.educastur.princast.es/ Applications-Final-Report.pdf
• http://www.olympusmicro.com/ • https://www.archiexpo.es/prod/vidame-creation/product-64202-1616433.html
• http://www.infocellar.com/ • https://es.wikipedia.org/wiki/Radiotelescopio_de_Arecibo
• http://www.dynamicscience.com.au/ • https://socratic.org/questions/if-a-virtual-image-is-formed-10-0-cm-behind-a-
• http://sdsu-physics.org/physics180/physics180B/Topics/ convex-mirror-with-a-focal-length-

• http://www.shokabo.co.jp • vidaluzyvision.blogspot.com

• http://physicsforus.files.wordpress.com • paraimagenes.com

• http://labman.phys.utk.edu/ • www.grupoaltavista.com.uy

• http://i.ytimg.com/ • http://www.taringa.net/posts/salud-bienestar/6684474/Enfermedades-del-
Ojo-Humano.html
• https://www.fisic.ch/contenidos/optica/lentes-delgadas/
• www.hoyconpenelope.com
• https://commons.wikimedia.org/wiki/File:Zoomlens2.svg
• www.astropractica.org
• https://www.slrlounge.com/iso-aperture-shutter-speed-a-cheat-sheet-for-
beginners/ • biologiabc1.blogspot.com

• https://www.varsitytutors.com/hotmath/hotmath_help/spanish/topics/directri • https://certimedic.es/como-afecta-el-daltonismo-en-la-navegacion/
x • https://www.socv.org/daltonismo/
