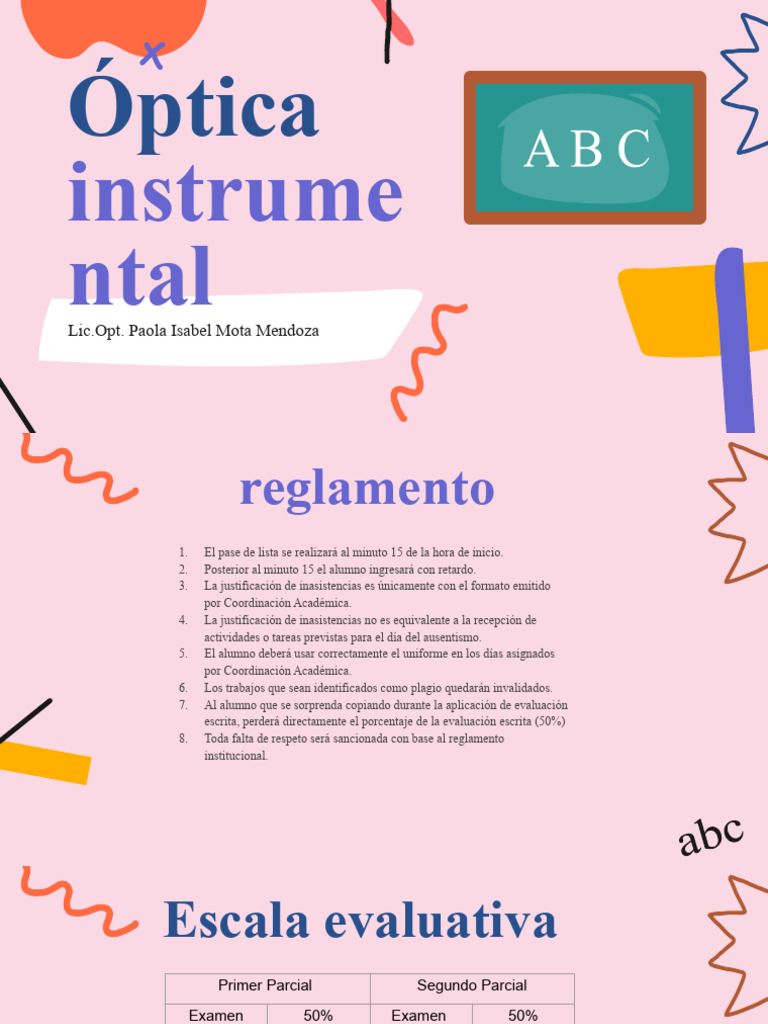

Óptica

instrume
ntal
Lic.Opt. Paola Isabel Mota Mendoza
 reglamento
1. El pase de lista se realizará al minuto 15 de la hora de inicio.
2. Posterior al minuto 15 el alumno ingresará con retardo.
3. La justificación de inasistencias es únicamente con el formato emitido
por Coordinación Académica.
4. La justificación de inasistencias no es equivalente a la recepción de
actividades o tareas previstas para el día del ausentismo.
5. El alumno deberá usar correctamente el uniforme en los días asignados
por Coordinación Académica.
6. Los trabajos que sean identificados como plagio quedarán invalidados.
7. Al alumno que se sorprenda copiando durante la aplicación de evaluación
escrita, perderá directamente el porcentaje de la evaluación escrita (50%)
8. Toda falta de respeto será sancionada con base al reglamento
institucional.
Escala evaluativa
Primer Parcial Segundo Parcial
Examen 50% Examen 50%

Evaluación continua Evaluación continua

Trabajo de 25% Manual 25%
investigación
Tareas 5% Tareas 10%
Practica 20% Practica 15%
 objetivos
Conocer el proceso de formación de imágenes y propiedades de los sistemas ópticos.

Conocer y manejar material y técnicas básicas de laboratorio.

Conocer los principios, la descripción y características de los instrumentos ópticos fundamentales,

así como de los instrumentos que se utilizan en la práctica optométrica y oftalmológica.

Capacitar para el cálculo de los parámetros geométricos de sistemas de compensación visual

específicos: baja visión, lentes intraoculares, lentes de contacto y lentes oftálmicas.

Conocer los instrumentos ópticos básicos tanto objetivos, sistemas de proyección y fotográficos,
como subjetivos, lupa, microscopio y anteojos, así como los instrumentos optométricos que el
futuro graduado manejará en el desarrollo de su profesión. Para ello se analizarán las características
más significativas de los mismos: aumento, apertura, campo, luminosidad y poder separador,
haciendo uso de conceptos de óptica geométrica y fotometría.
ÍNDICE GENERALI
0 DADES DE
LOS
INSTRUME
0 ELEMENTO
S OPTICOS
1
0
NTOS
CARACTER
OPTICOS
ISTICAS DE
2
0 INSTRUME
LOS TNOS
INSTRUSM OPTOMET
3 ENTOS 4 RICOS
0 OPTICOS
INSTRUME
NTOS
0 SISTEMAS
OPTICOS
5 OPTICOS
6
0 ABERRACI
ONES

7
01
¿Qué es
la óptica
instrume
ntal?
La óptica instrumental es sin duda la primera que se
desarrolló, debido a su gran utilidad práctica. La
instrumentación óptica moderna requiere de una gran
cantidad de conocimientos en muchas áreas, pero sin
duda el más importante es la óptica geométrica, que
se basa fundamentalmente en las leyes de la
reflexión y la refracción de la luz. A continuación
haremos una breve síntesis del desarrollo de esta
área de la óptica
Un poco de historia
Como es natural, la historia de la óptica
geométrica e instrumental está íntimamente
ligada a la historia de las lentes, al
descubrimiento de las leyes de la reflexión, de
la refracción, y de la formación de las
imágenes, al igual que a la historia de la
invención de los primeros instrumentos ópticos,
como el telescopio, el microscopio y el
espectroscopio. En cierto modo, la mayoría de
los instrumentos ópticos posteriores son
derivaciones o modificaciones de éstos, por lo
que es sumamente interesante describir cómo
se inventaron y desarrollaron.
Al fabricar las primeras lentes, más de dos siglos antes del inicio del
Renacimiento, Roger Bacon sugirió en Inglaterra la forma en que se
podría hacer un telescopio, aunque nunca llegó a construir uno. Ya durante
el Renacimiento volvió a progresar la óptica a grandes pasos, comenzando
por el descubrimiento del telescopio. Es interesante saber que fue hasta
después de que se construyeron los primeros telescopios, que Willebrod
Snell, en Holanda, en 1621, descubrió la ley de la refracción.

Esta ley es válida y exacta para cualquier magnitud del ángulo de

incidencia y no solamente aproximada como la de Tolomeo. Snell era un
matemático, más interesado en problemas matemáticos que en óptica.
 Independientemente de Snell, en 1637 René Descartes también encontró la
misma ley, deduciéndola de analogías mecánicas. Esta ley es el pilar
fundamental de la óptica geométrica, gracias a la cual fue posible establecer
más tarde toda la teoría de la formación de imágenes con lentes y con
espejos. La ley de Snell la podemos enunciar diciendo que el cociente de los
senos de los ángulos de incidencia y de refracción, respectivamente, es igual
a una constante característica del medio, n, a la que llamamos índice de
refracción. Esto se puede representar por:

donde 01 es el ángulo de incidencia y 02 es el ángulo de refracción,

respectivamente, que se miden con respecto a una línea imaginaria
perpendicular a la superficie. Estos índices de refracción son unas constantes,
que tienen valores característicos para diferentes materiales. En general, el
índice de refracción es tanto mayor cuanto más denso sea el material.

Refracción de un rayo luminoso,

siguiendo la ley de snell
Al fabricar las primeras lentes, más de dos siglos antes del inicio del
Renacimiento, Roger Bacon sugirió en Inglaterra la forma en que se
podría hacer un telescopio, aunque nunca llegó a construir uno. Ya durante
el Renacimiento volvió a progresar la óptica a grandes pasos, comenzando
por el descubrimiento del telescopio. Es interesante saber que fue hasta
después de que se construyeron los primeros telescopios, que Willebrod
Snell, en Holanda, en 1621, descubrió la ley de la refracción.

Esta ley es válida y exacta para cualquier magnitud del ángulo de

incidencia y no solamente aproximada como la de Tolomeo. Snell era un
matemático, más interesado en problemas matemáticos que en óptica.
 Iniciamos….
La variedad disponible de instrumentos ópticos es inmensa, de configuración muy
variada y de prestaciones muy diversas. La perfección de las técnicas de producción de
lentes ha aumentado considerablemente las posibilidades y prestaciones de los
instrumentos ópticos. Desde las gafas más o menos sofisticadas, con variación continua
de distancias focales, hasta los telescopios más avanzados, pasando por todo tipo de
prismáticos y lentes simples, el
mercado ofrece una amplia variedad.
La variedad disponible de instrumentos ópticos es inmensa, de
configuración muy variada y de prestaciones muy diversas. La
perfección de las técnicas de producción de lentes ha aumentado
considerablemente las posibilidades y prestaciones de los
instrumentos ópticos. Desde las gafas más o menos sofisticadas,
con variación continua de distancias focales, hasta los telescopios
más avanzados, pasando por todo tipo de prismáticos y lentes
simples, el mercado ofrece una amplia variedad
Es el principal instrumento óptico, puesto que cualquier
imagen que se pretenda “ver” debe pasar por su formación
a través de los ojos del observador. Por otra parte, la
anatomía del ojo lo convierte
realmente en un sistema óptico que funciona con los
parámetros descritos para los sistemas en general.
 Sistemas ópticos
Los instrumentos ópticos utilizan
superficies talladas sobre cuerpo Es decir que un sistema óptico
transparentes, generalmente de es aquel conjunto de estas
vidrio, para variar la y trayectoria de superficies que modifican
los ratos luminosos. Normalmente se la dirección de propagación
usan superficies planas o esféricas, de la luz
pero también pueden aparecer
superficies cilindricas, elipsoidales,
parabólicas
Este sistema se denomina centrado cuando todas sus
superficies ópticas tienen simetría de revolución respecto a
un eje común que se denomina eje óptico.

Sistemas ópticos
centrados
 Sistemas ópticos perfectos
1. A un punto objeto le corresponde un punto imagen, de tal manera que
todos los rayos que parten del punto objeto y atraviesan el sistema óptico
pasan por el punto imagen a la salida del mismo. Al punto objeto y al
punto imagen se les denomina puntos conjugados
 Sistemas ópticos perfectos
1. .
2. A un plano objeto perpendicular al eje óptico le corresponde un plano imagen
también perpendicular al eje. Estos planos se denominan planos conjugados.
Todo punto objeto contenido en el plano objeto tiene su correspondiente punto
imagen contenido en el plano imagen
Planos principales objeto e
imagen
Se llama planos principales a un par de planos conjugados (objeto e imagen perpendiculares
al eje óptico, para los que el aumento lateral vale la unidad.
El plano principal objeto corta al eje óptico en el punto principal objeto, que se representa
por H. El plano principal imagen corta al eje óptico en el punto principal imagen, representado
por H’.
De la definición de los planos principales se deduce que si un rayo corta el plano principal
objeto a una altura y, dicho rayo sale del sistema óptico cortando al plano principal imagen a
la misma altura y
Se llama plano focal imagen al plano donde se forman las imágenes
de los objetos situados en el infinito.
El aumento lateral para estos planos conjugados vale cero.
Los rayos que entran al sistema paralelos al eje óptico van a salir
pasando por el foco imagen.
De esta definición se deduce que un haz de rayos paralelos entre sí,
que inciden en un sistema óptico

Plano focal imagen

Es un plano cuya imagen se forma en el infinito. El aumento lateral será infinito en
este caso. El punto de corte con el eje óptico se denomina foco objeto y se
representa por F. La focal objeto es la distancia representada por f, que es define
como la distancia del punto principal objeto H al foco objeto F.
Cualquier haz de rayos que parte de un punto del plano focal objeto sale del sistema
óptico formando un haz cilíndrico de rayos paralelos entre sí. El haz de rayos que
parte del foco objeto sale del sistema paralelo al eje óptico.

Plano focal objeto

 Sistemas positivos y negativos.
Relación entre focales
Un sistema óptico es positivo cuando
Los sistemas negativos pasa lo
la focal imagen es positiva. Entonces
contrario, es decir, el foco
el foco imagen estará a la derecha del
imagen estará a la izquierda
punto principal imagen, suponiendo
del punto principal imagen
que la luz entra al sistema óptico por
la izquierda
 Puntos nodales
Todo sistema posee, en el eje, dos puntos conjugados singulares, N y N’, denominados puntos
Nodales (o puntos de Listing) para los cuales el aumento angular es igual a la unidad.

Es un apareja de puntos que se sitúan en el eje óptico de un objetivo compuesto que sirve de
referencia para mediciones básicas, como longitud focal para formar correctamente una
imagen según la luz que llega al ángulo especifico que sale de el, hacia otro punto diferente
 Sistemas delgados
Cuando la separación entre los planos principales HH' es despreciable frente a las distancias focales,
se dice que el sistema óptico es delgado. Los planos principales aparecen en un plano meridiano
como un segmento perpendicular al eje óptico, con flechas en sus extremos. El tamaño del
segmento representa el diámetro útil del sistema óptico. En los sistemas positivos las flechas miran
hacia fuera, mientras que en los sistemas negativos las flechas están dirigidas hacia el eje óptico.
 Caracteristicas generales
Si no se cuentan los instrumentos ópticos los aparatos que tienen por objeto el estudio de la luz, como
espectrógrafos, fotómetros o refractómetros, el resto se pueden clasificar en dos grupos principales

Instrumentos Instrumentos
objetivos o de subjetivos u
proyección oculares
Son instrumentos que dan imágenes reales y Son instrumentos de observación que dan
se caracterizan por su aumento lineal, estos imágenes virtuales de objetos reales o de
instrumentos son: imágenes intermedias reales proporcionadas
por los objetivos.
El sistema o instrumento óptico más importante es el ojo.

El resto de los instrumentos ópticos se pueden clasificar en

instrumentos subjetivos también llamados oculares o de visión directa
y en instrumentos objetivos o de proyección. Los instrumentos
subjetivos forman imágenes virtuales que son observadas
directamente por el ojo. Dentro de estos se encuentran:

La lupa.

El microscopio.

Anteojo o telescopio.

Los instrumentos objetivos forman imágenes reales las cuales se

recogen sobre una pantalla. Dentro de estos se encuentran:

La cámara fotográfica.
El sistema de proyección.
 Parámetros
característicos
Aumento lateral,
campo
potencia y aumento
visual

Poder
separador Claridad
Estos parámetros permiten comparar
las dimensiones lineales o angulares
de la imagen y del objeto,
independientemente de las
limitaciones de los haces útiles
Aumento lateral,
potencia y aumento
visual
 aumento
En el caso en el que el objeto esta en una
distancia finita, se definen los parámetros
siguientes:

Aumento lateral/aumento lineal:

Aumento lateral:
Es la razón entre el tamaño de la imagen y el tamaño del objeto. El aumento lateral se
representa por la letra m y se define según la relación:

Cuando el aumento lateral es negativo, se dice que el sistema óptico invierte la imagen.
Cuando el valor absoluto del aumento lateral es mayor que la unidad, entonces la imagen es
mayor que el objeto; recíprocamente, un aumento lateral con valor absoluto menor que la
unidad indica que la imagen es menor que el objeto.
 ● Cualquier lente convergente trabajando con e
● Es importante resaltar que el valor de objeto a una distancia entre f y 2f en este
este aumento crece muy rápidamente proceso la lente ya no va a actuar como lupa sino
cuando el objeto se sitúa cada vez como un sistema de proyección, y este sistema
mas cerca del foco nos va a proporcionar una imagen real invertida y
mayor que el objeto.

● En efecto, las imágenes reales no se ven

sino utilizando una pantalla en el plano
imagen, cuya posición está perfectamente
establecida, ya que situando la pantalla
en otro plano ligeramente anterior o
posterior la imagen se vería desenfocada.
Pensemos, por ejemplo en un proyector
de diapositivas ¿qué se ve sin pantalla?
Un haz de luz, pero no una imagen.
● Por el contrario, en el caso de la lupa al ser las imágenes virtuales no pueden ser recogidas sobre una pantalla,
el ojo las ve con sólo situarse detrás de la lente y recibir la luz “procedente de la imagen”

• En cualquiera de los instrumentos de ayuda que vamos a describir, el ojo va a ver imágenes
virtuales. Casi siempre se suele formar la imagen en el infinito, para que el ojo la pueda ver con
mayor comodidad y utilice el instrumento sin fatigarse a causa de la acomodación. La principal
diferencia entre el caso de la imagen real y la imagen virtual cuando son vistas por el ojo es que
el aumento, cuando vemos imágenes virtuales, ya no está tan claramente establecido.
potencia Aumento
● Es el consciente entre los números que miden las
dimensiones aparentes de la imagen y los que
miden la longitud real y del objetivo. No se debe
visual
confundir con el concepto de potencia difundido
en óptica geométrica. La potencia mide, por lo ● Es la relación entre las dimensiones
tanto, las dimensiones aparentes de la imagen de aparentes de la imagen, obtenidas a
un objeto de longitud unitaria. través del instrumento y del objeto
● Se expresa en dioptrías observado por el ojo.

● El aumento visual como la potencia, intervienen en los instrumentos subjetivos-

● El aumento visual representa el beneficio que tiene para el ojo hacer uso del instrumento.

● Pero, en general, no se debe confundir nunca estos dos términos.

En el caso de que el objeto está en el infinito (telescopio), evidentemente solo se puede definir el aumento
visual como la relación entre las dimensiones aparentes de la imagen vista a través del instrumento y del
objeto, visto por el ojo desnudo
Define la porción de espacio objeto
del que el instrumento da
imágenes satisfactorias
dependiendo de la limitación de
los haces útiles

campo
Es importante, antes de utilizar un instrumento óptico, el saber cómo intervienen las aperturas de dimensiones y
posiciones conocidas para poder:

1. Limitar el tamaño del haz luminoso útil que se examina emitido por un punto del objeto (pupilas).
2. Limitar el espacio o campo que comprende los puntos ópticamente reproducidos por el instrumento.
3. Definir la calidad de las imágenes observadas.

Profundidad de campo
Se define también para los instrumentos objetivos (fotográficos o de proyección) la profundidad de
campo, que es la zona del espacio para la cual el aparato da una imagen aceptable. Esta definición es
posible puesto que las tolerancias permitidas por el plano imagen conllevan las tolerancias de posición
del objeto.
Permite comparar las magnitudes
fotométricas de la imagen y del
objeto, dependiendo la limitación
de los haces utiles

claridad
 Flujo radiante Eficiencia luminosa Flujo luminoso Intensidad luminosa

Energía emitida El ojo tiene distintas sensibilidades

por un objeto en para las diferentes longitudes de
forma de radiación onda. La longitud de onda que el ojo
en la unidad de detecta mejor corresponde a 555
tiempo. Se mide nanometros (millonésimas de
en vatios. milímetro = 10-9 metros) lo que da
un color verde amarillento.
Asegura que una cierta
cantidad de lúmenes de
cualquier color producirá
la misma sensación de
claridad.
Flujo emitido por un punto
luminoso por unidad de ángul
sólido

Flujo recibido por Intensidad emitida por una

Iluminación Luminancia fuente extensa por unidad de
unidad de superficie.
superficie según una
dirección
dada.
Mide la capacidad de un
instrumento para percibir los
pequeños detalles de un objeto,
dependiendo de la limitaciones
de los haces útiles

Poder separador
El objetivo de la construcción de instrumentos ópticos es poder distinguir los detalles más pequeños de los
objetos; es decir, percibir como distintas las imágenes de dos puntos cada vez más próximos.

No hay ningún interés por aumentar el diámetro aparente de la imagen obtenida si esta no es nítida.
Para caracterizar la aptitud de distinguir detalles, es decir, para ver separados los elementos geométricos (puntos
y líneas) de una figura, se utiliza una mira de Foucault y se busca el paso mínimo que debe tener una de estas
miras para que pueda ser reconocida su estructura periódica y, especialmente, la dirección de sus trazos.
El poder separador depende del estudio de las causas de alteración del
astigmatismo, que son:

a) Los fenómenos de difracción (ligados a la naturaleza ondulatoria de la

luz).
b) Las aberraciones de la óptica geométrica.
c) Características específicas del receptor de la imagen.
