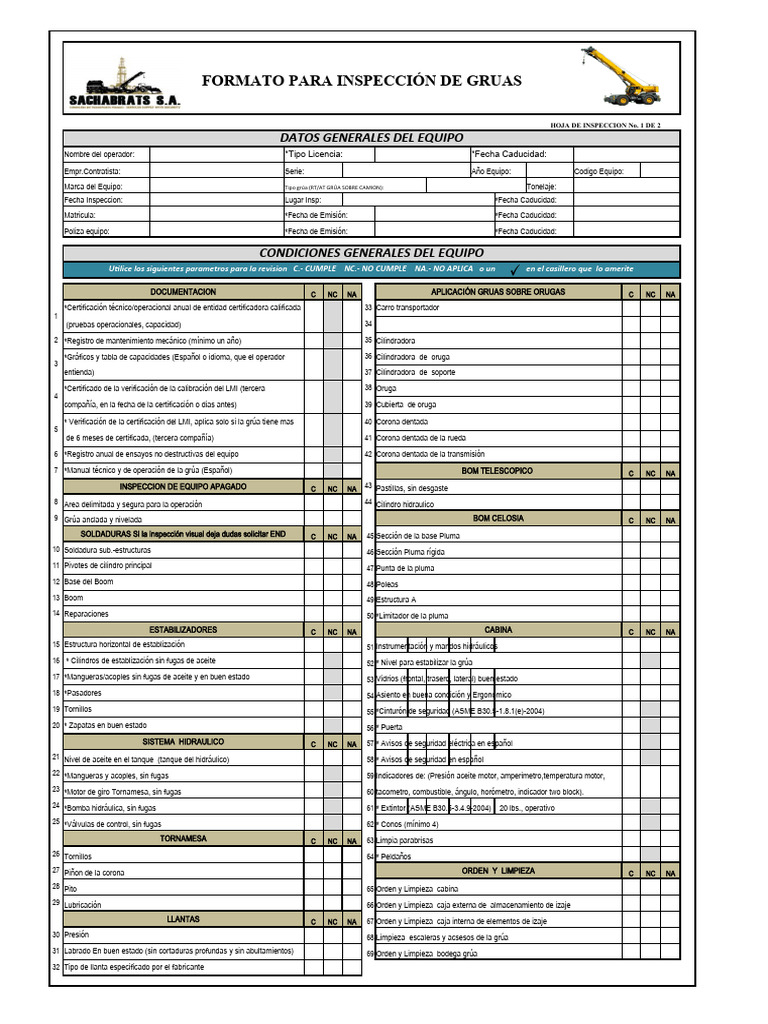

FORMATO PARA INSPECCIÓN DE GRUAS
HOJA DE INSPECCION No. 1 DE 2
DATOS GENERALES DEL EQUIPO
Nombre del operador: *Tipo Licencia: *Fecha Caducidad:
Empr.Contratista: Serie: Año Equipo: Codigo Equipo:
Marca del Equipo: Tipo grúa (RT/AT GRÚA SOBRE CAMION): Tonelaje:
Fecha Inspeccion: Lugar Insp: *Fecha Caducidad:
Matricula: *Fecha de Emisión: *Fecha Caducidad:
Poliza equipo: *Fecha de Emisión: *Fecha Caducidad:
CONDICIONES GENERALES DEL EQUIPO
Utilice los siguientes parametros para la revision C.- CUMPLE NC.- NO CUMPLE NA.- NO APLICA o un
en el casillero que lo amerite
DOCUMENTACION C NC NA APLICACIÓN GRUAS SOBRE ORUGAS C NC NA
*Certificación técnico/operacional anual de entidad certificadora calificada 33 Carro transportador
1
(pruebas operacionales, capacidad) 34
2 *Registro de mantenimiento mecánico (mínimo un año) 35 Cilindradora
*Gráficos y tabla de capacidades (Español o idioma, que el operador 36 Cilindradora de oruga
3
entienda) 37 Cilindradora de soporte
*Certificado de la verificación de la calibración del LMI (tercera 38 Oruga
4
compañía, en la fecha de la certificación o dias antes) 39 Cubierta de oruga
* Verificación de la certificación del LMI, aplica solo si la grúa tiene mas 40 Corona dentada
5
de 6 meses de certificada, (tercera compañía) 41 Corona dentada de la rueda
6 *Registro anual de ensayos no destructivas del equipo 42 Corona dentada de la transmisión
7 *Manual técnico y de operación de la grúa (Español) BOM TELESCOPICO C NC NA
INSPECCION DE EQUIPO APAGADO C NC NA 43 Pastillas, sin desgaste
8 Area delimitada y segura para la operación 44 Cilindro hidraulico
9 Grúa anclada y nivelada BOM CELOSIA C NC NA
SOLDADURAS Si la inspección visual deja dudas solicitar END C NC NA 45 Sección de la base Pluma
10 Soldadura sub.-estructuras 46 Sección Pluma rígida
11 Pivotes de cilindro principal 47 Punta de la pluma
12 Base del Boom 48 Poleas
13 Boom 49 Estructura A
14 Reparaciones 50 *Limitador de la pluma
ESTABILIZADORES C NC NA CABINA C NC NA
15 Estructura horizontal de establización 51 Instrumentación y mandos hidráulicos
16 * Cilindros de establización sin fugas de aceite 52 * Nivel para estabilizar la grúa
17 *Mangueras/acoples sin fugas de aceite y en buen estado 53 Vidrios (frontal, trasero, lateral) buen estado
18 *Pasadores 54 Asiento en buena condición y Ergonomico
19 Tornillos 55 *Cinturón de seguridad (ASME B30.5-1.8.1(e)-2004)
20 * Zapatas en buen estado 56 * Puerta
SISTEMA HIDRAULICO C NC NA 57 * Avisos de seguridad eléctrica en español
21 Nivel de aceite en el tanque (tanque del hidráulico) 58 * Avisos de seguridad en español
22 *Mangueras y acoples, sin fugas 59 Indicadores de: (Presión aceite motor, amperimetro,temperatura motor,
23 *Motor de giro Tornamesa, sin fugas 60 tacometro, combustible, ángulo, horómetro, indicador two block).
24 *Bomba hidráulica, sin fugas 61 * Extintor (ASME B30.5-3.4.9-2004) 20 lbs., operativo
25 *Válvulas de control, sin fugas 62 * Conos (mínimo 4)
TORNAMESA C NC NA 63 Limpia parabrisas
26 Tornillos 64 * Peldaños
27 Piñon de la corona ORDEN Y LIMPIEZA C NC NA
28 Pito 65 Orden y Limpieza cabina
29 Lubricación 66 Orden y Limpieza caja externa de almacenamiento de izaje
LLANTAS C NC NA 67 Orden y Limpieza caja interna de elementos de izaje
30 Presión 68 Limpieza escaleras y acsesos de la grúa
31 Labrado En buen estado (sin cortaduras profundas y sin abultamientos) 69 Orden y Limpieza bodega grúa
32 Tipo de llanta especificado por el fabricante
HOJA DE INSPECCION No. 2 DE 2
BLOQUE Y GANCHO PRINCIPAL C NC NA CLABLE DE CARGA C NC NA
* Placa de identificación del bloque (Original) con la capacidad 92 * Especificado por el fabricante en el manual
70
71 *Poleas seria (desgaste, daños y juego en poleas) 93 * Enrrollamiento y lubricación
72 Unión giratoria del gancho 94 * Condición estructural visual (Sin hilos rotos, quiebres, corrosión)
73 Puerta con seguros 95 * Prisionero colocado correctamente
74 *Abertura del gancho <15% (ASME B30.5-2.1.2(e)-2004) 96 *Acople al winche, colocado correctamente
75 *Desgaste de la garganta del gancho < 10% 97 *Grilletes colocados correctamente
76 Estado del cuello del gancho * Extender boom totalmente y bajar el cable de carga
98
INSPECCIÓN EQUIPO EN OPERACIÓN C NC NA al topar el suelo debe quedar 3 filas en el winche
77 *Boom extensión correcta SISTEMA DE FRENOS DE LA GRÚA C NC NA
78 * Giro de la torrna mesa completamente 99 * Operación de frenado de la grúa
79 *Indicador visual de longitud visibles 100 * Mangueras y acoples sin fugas de líquido
80 *Indicador mecánico de ángulo, funciona correctamente 101 * Cañerias en buen estado, sin fugas de líquido
81 * Alineación del los tramos del boom 102 Líquido completo en el recipiente
82 Aguilón o Jib asegurados y acoplados correctamente SISTEMA ELECTRICO C NC NA
83 * Winche principal, funciona correctamente 103 Luces delanteras y traseras
84 * Winche Auxiliar ( Sino se utiliza debe estar el cable en el tambor) 104 * Pito
*Zapatas del estabilizador y pasadores, colocar y verificar que no 105 * Alarma de marcha atrás
85
se separen al levantar los hidráulicos. 106 * Instrumentación e indicadores funcionando correctamente
87 * Estructura horizontal de establización, extienden normalmente 107 *Alarma de sobrecarga
* Anti- two block, subir y verificar parada de la pasteca principal 108 LMI (Indicador de carga)
y auxiliar al topar el sensor 109 Indicador de ángulo eléctrico
89 *Freno de la Carga, subir bajar y aguantar (ASME B30.5-1.7.6-2004 110 Controles y mando hidráulicos
90 * Pruebas del LMI prueba de alarmar y bloqueo
91 * Prueba de alarmas y bloqueo de ángulo (min y max)
NOTA: De no cumplir con los items señalados con asteristico, el vehículo no sera aprobado, Esta revision tiene vigencia de 1 mes
Liberaciones y certificaciones del equipo:
Observaciones:
Status: APROBADO: NO APROBADO:
Nombre y firma del Operador Nombre Firma del Supervisor HSE SACHABRATS
Fecha de Aprobación: 28-10-2019 Rev. 0
