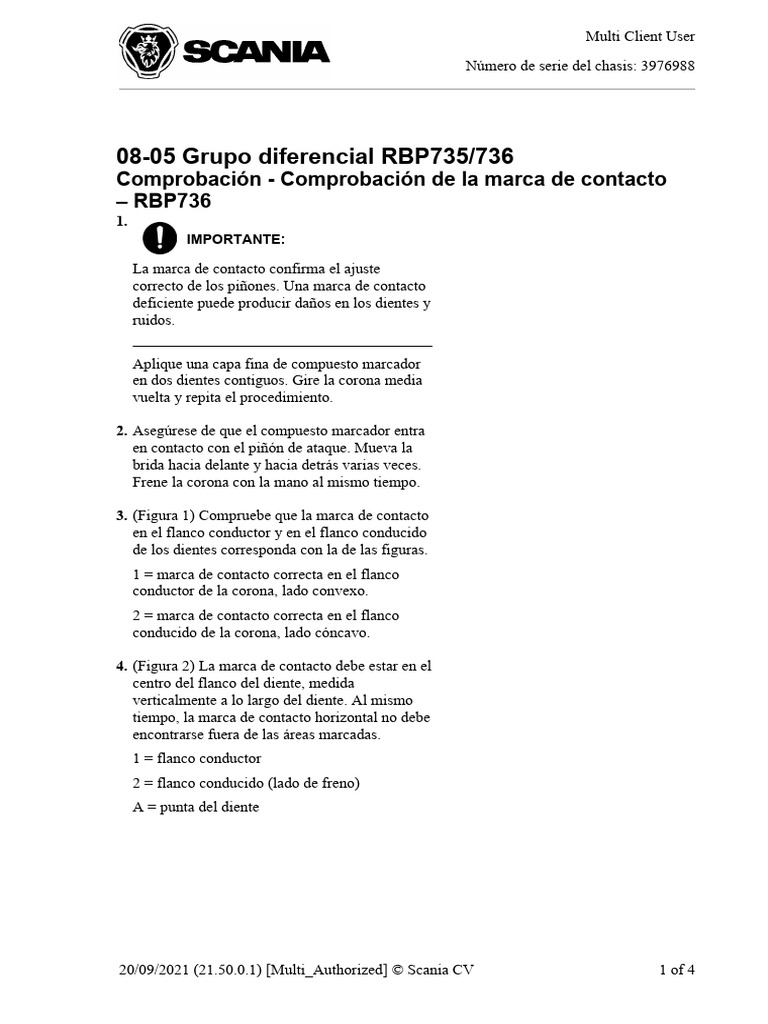

Multi Client User

Número de serie del chasis: 3976988

08-05 Grupo diferencial RBP735/736

Comprobación - Comprobación de la marca de contacto
– RBP736
1.
IMPORTANTE:

La marca de contacto confirma el ajuste

correcto de los piñones. Una marca de contacto
deficiente puede producir daños en los dientes y
ruidos.

Aplique una capa fina de compuesto marcador

en dos dientes contiguos. Gire la corona media
vuelta y repita el procedimiento.

2. Asegúrese de que el compuesto marcador entra

en contacto con el piñón de ataque. Mueva la
brida hacia delante y hacia detrás varias veces.
Frene la corona con la mano al mismo tiempo.

3. (Figura 1) Compruebe que la marca de contacto

en el flanco conductor y en el flanco conducido
de los dientes corresponda con la de las figuras.
1 = marca de contacto correcta en el flanco
conductor de la corona, lado convexo.
2 = marca de contacto correcta en el flanco
conducido de la corona, lado cóncavo.

4. (Figura 2) La marca de contacto debe estar en el

centro del flanco del diente, medida
verticalmente a lo largo del diente. Al mismo
tiempo, la marca de contacto horizontal no debe
encontrarse fuera de las áreas marcadas.
1 = flanco conductor
2 = flanco conducido (lado de freno)
A = punta del diente

20/09/2021 (21.50.0.1) [Multi_Authorized] © Scania CV 1 of 4

 Multi Client User
Número de serie del chasis: 3976988

Marca de contacto correcta - RBP736

1 2

2
1 2
10
5

A A
1 1 1 2

5 5 138 369

20/09/2021 (21.50.0.1) [Multi_Authorized] © Scania CV 2 of 4

 Multi Client User
Número de serie del chasis: 3976988

Marca de contacto incorrecta - RBP736

2 130 349

El piñón debe ajustarse más lejos del centro de la corona, (al mismo tiempo se debe
mantener el juego entre dientes ajustando la corona hacia el interior sin cambiar la
precarga del cojinete).
1. Flanco conductor 2. Flanco conducido

20/09/2021 (21.50.0.1) [Multi_Authorized] © Scania CV 3 of 4

 Multi Client User
Número de serie del chasis: 3976988

Marca de contacto incorrecta - RBP736

2
130 350

El piñón debe ajustarse más cerca del centro de la corona, (al mismo tiempo se debe
mantener el juego entre dientes ajustando la corona hacia el exterior sin cambiar la
precarga del cojinete).
1. Flanco conductor 2. Flanco conducido

20/09/2021 (21.50.0.1) [Multi_Authorized] © Scania CV 4 of 4
