ELECTRICIDAD INDUSTRIAL INSTALACIONES ELECTRICAS II Y TALLER

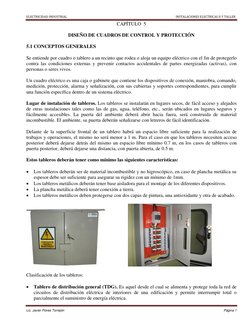

CAPÍTULO 5
DISEÑO DE CUADROS DE CONTROL Y PROTECCIÓN
5.1 CONCEPTOS GENERALES
Se entiende por cuadro o tablero a un recinto que rodea o aloja un equipo eléctrico con el fin de protegerlo
contra las condiciones externas y prevenir contactos accidentales de partes energizadas (activas), con
personas o seres vivos.
Un cuadro eléctrico es una caja o gabinete que contiene los dispositivos de conexión, maniobra, comando,
medición, protección, alarma y señalización, con sus cubiertas y soportes correspondientes, para cumplir
una función específica dentro de un sistema eléctrico.
Lugar de instalación de tableros. Los tableros se instalarán en lugares secos, de fácil acceso y alejados
de otras instalaciones tales como las de gas, agua, teléfono, etc., serán ubicados en lugares seguros y
fácilmente accesibles. La puerta del ambiente deberá abrir hacia fuera, será construida de material
incombustible. El ambiente, su puerta deberán señalizarse con letreros de fácil identificación.
Delante de la superficie frontal de un tablero habrá un espacio libre suficiente para la realización de
trabajos y operaciones, el mismo no será menor a 1 m. Para el caso en que los tableros necesiten acceso
posterior deberá dejarse detrás del mismo un espacio libre mínimo 0.7 m, en los casos de tableros con
puerta posterior, deberá dejarse una distancia, con puerta abierta, de 0.5 m.
Estos tableros deberán tener como mínimo las siguientes características:
• Los tableros deberán ser de material incombustible y no higroscópico, en caso de plancha metálica su
espesor debe ser suficiente para asegurar su rigidez con un mínimo de 1mm.
• Los tableros metálicos deberán tener base aisladora para el montaje de los diferentes dispositivos.
• La plancha metálica deberá tener conexión a tierra.
• Los tableros metálicos deben protegerse con dos capas de pintura, una antioxidante y otra de acabado.
Clasificación de los tableros:
• Tablero de distribución general (TDG). Es aquel desde el cual se alimenta y protege toda la red de
circuitos de distribución eléctrica de interiores de una edificación y permite interrumpir total o
parcialmente el suministro de energía eléctrica.
Lic. Javier Flores Torrejón Página 1
ELECTRICIDAD INDUSTRIAL INSTALACIONES ELECTRICAS II Y TALLER

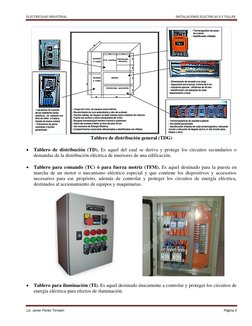

Tablero de distribución general (TDG)
• Tablero de distribución (TD). Es aquel del cual se deriva y protege los circuitos secundarios o
demandas de la distribución eléctrica de interiores de una edificación.
• Tablero para comando (TC) ó para fuerza motriz (TFM). Es aquel destinado para la puesta en
marcha de un motor o mecanismo eléctrico especial y que contiene los dispositivos y accesorios
necesarios para ese propósito, además de controlar y proteger los circuitos de energía eléctrica,
destinados al accionamiento de equipos y maquinarias.
• Tablero para iluminación (TI). Es aquel destinado únicamente a controlar y proteger los circuitos de
energía eléctrica para efectos de iluminación.
Lic. Javier Flores Torrejón Página 2
ELECTRICIDAD INDUSTRIAL INSTALACIONES ELECTRICAS II Y TALLER

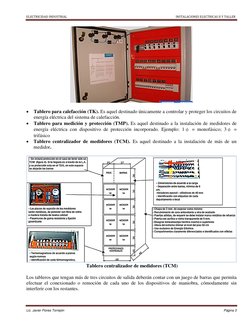

• Tablero para calefacción (TK). Es aquel destinado únicamente a controlar y proteger los circuitos de
energía eléctrica del sistema de calefacción.
• Tablero para medición y protección (TMP). Es aquel destinado a la instalación de medidores de
energía eléctrica con dispositivo de protección incorporado. Ejemplo: 1φ = monofásico; 3φ =
trifásico
• Tablero centralizador de medidores (TCM). Es aquel destinado a la instalación de más de un
medidor.
Tablero centralizador de medidores (TCM)
Los tableros que tengan más de tres circuitos de salida deberán contar con un juego de barras que permita
efectuar el conexionado o remoción de cada uno de los dispositivos de maniobra, cómodamente sin
interferir con los restantes.
Lic. Javier Flores Torrejón Página 3
ELECTRICIDAD INDUSTRIAL INSTALACIONES ELECTRICAS II Y TALLER

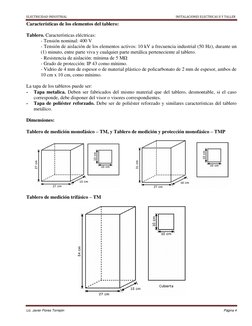

Características de los elementos del tablero:
Tablero. Características eléctricas:
- Tensión nominal: 400 V
- Tensión de aislación de los elementos activos: 10 kV a frecuencia industrial (50 Hz), durante un
(1) minuto, entre parte viva y cualquier parte metálica perteneciente al tablero.
- Resistencia de aislación: mínima de 5 MΩ
- Grado de protección: IP 43 como mínimo.
- Vidrio de 4 mm de espesor o de material plástico de policarbonato de 2 mm de espesor, ambos de
10 cm x 10 cm, como mínimo.
La tapa de los tableros puede ser:
- Tapa metalica. Deben ser fabricados del mismo material que del tablero, desmontable, si el caso
corresponde, debe disponer del visor o visores correspondientes.
- Tapa de poliéster reforzado. Debe ser de poliéster reforzado y similares características del tablero
metálico.
Dimensiones:
Tablero de medición monofásico – TM, y Tablero de medición y protección monofásico – TMP
Tablero de medición trifásico – TM
Lic. Javier Flores Torrejón Página 4
ELECTRICIDAD INDUSTRIAL INSTALACIONES ELECTRICAS II Y TALLER

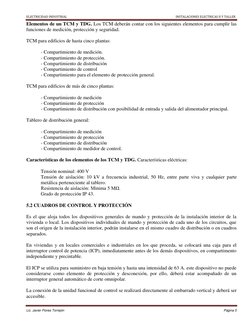

Elementos de un TCM y TDG. Los TCM deberán contar con los siguientes elementos para cumplir las
funciones de medición, protección y seguridad.
TCM para edificios de hasta cinco plantas:
- Compartimiento de medición.
- Compartimiento de protección.
- Compartimiento de distribución
- Compartimiento de control
- Compartimiento para el elemento de protección general.
TCM para edificios de más de cinco plantas:
- Compartimiento de medición
- Compartimiento de protección
- Compartimiento de distribución con posibilidad de entrada y salida del alimentador principal.
Tablero de distribución general:
- Compartimiento de medición
- Compartimiento de protección
- Compartimiento de distribución
- Compartimiento de medidor de control.
Características de los elementos de los TCM y TDG. Características eléctricas:
Tensión nominal: 400 V
Tensión de aislación: 10 kV a frecuencia industrial, 50 Hz, entre parte viva y cualquier parte
metálica perteneciente al tablero.
Resistencia de aislación: Mínima 5 MΩ.
Grado de protección IP 43.
5.2 CUADROS DE CONTROL Y PROTECCIÓN
Es el que aloja todos los dispositivos generales de mando y protección de la instalación interior de la
vivienda o local. Los dispositivos individuales de mando y protección de cada uno de los circuitos, que
son el origen de la instalación interior, podrán instalarse en el mismo cuadro de distribución o en cuadros
separados.
En viviendas y en locales comerciales e industriales en los que proceda, se colocará una caja para el
interruptor control de potencia (ICP), inmediatamente antes de los demás dispositivos, en compartimento
independiente y precintable.
El ICP se utiliza para suministro en baja tensión y hasta una intensidad de 63 A. este dispositivo no puede
considerarse como elemento de protección y desconexión, por ello, deberá estar acompañado de un
interruptor general automático de corte omnipolar.
La conexión de la unidad funcional de control se realizará directamente al embarrado vertical y deberá ser
accesible.
Lic. Javier Flores Torrejón Página 5
ELECTRICIDAD INDUSTRIAL INSTALACIONES ELECTRICAS II Y TALLER

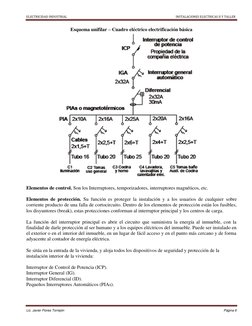

Esquema unifilar – Cuadro eléctrico electrificación básica
Elementos de control. Son los Interruptores, temporizadores, interruptores magnéticos, etc.
Elementos de protección. Su función es proteger la instalación y a los usuarios de cualquier sobre
corriente producto de una falla de cortocircuito. Dentro de los elementos de protección están los fusibles,
los disyuntores (break), estas protecciones conforman al interruptor principal y los centros de carga.
La función del interruptor principal es abrir el circuito que suministra la energía al inmueble, con la
finalidad de darle protección al ser humano y a los equipos eléctricos del inmueble. Puede ser instalado en
el exterior o en el interior del inmueble, en un lugar de fácil acceso y en el punto más cercano y de forma
adyacente al contador de energía eléctrica.
Se sitúa en la entrada de la vivienda, y aloja todos los dispositivos de seguridad y protección de la
instalación interior de la vivienda:
Interruptor de Control de Potencia (ICP).
Interruptor General (IG).
Interruptor Diferencial (ID).
Pequeños Interruptores Automáticos (PIAs).
Lic. Javier Flores Torrejón Página 6
ELECTRICIDAD INDUSTRIAL INSTALACIONES ELECTRICAS II Y TALLER

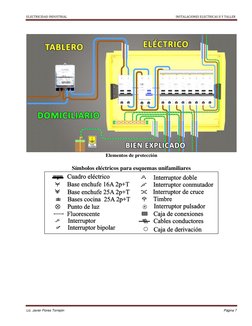

Elementos de protección
Símbolos eléctricos para esquemas unifamiliares
Lic. Javier Flores Torrejón Página 7
