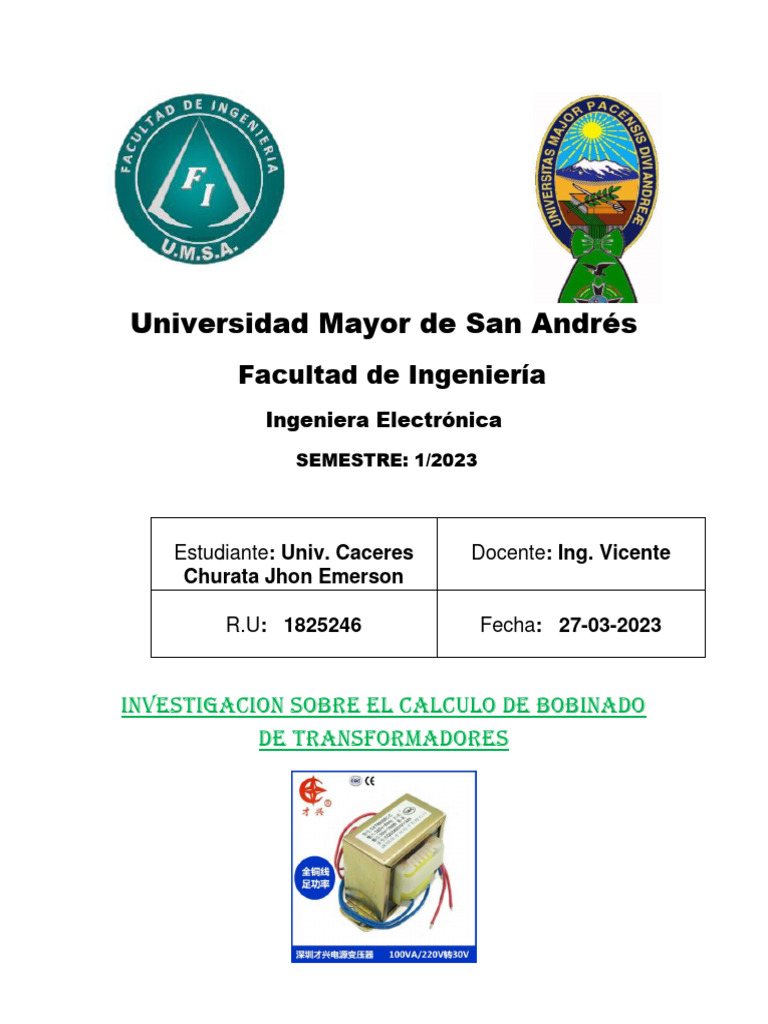

Universidad Mayor de San Andrés
Facultad de Ingeniería
Ingeniera Electrónica
SEMESTRE: 1/2023
Estudiante: Univ. Caceres Docente: Ing. Vicente
Churata Jhon Emerson
R.U: 1825246 Fecha: 27-03-2023
INVESTIGACION SOBRE EL CALCULO DE BOBINADO
DE TRANSFORMADORES
CALCULO DE BOBINADO DE TRANSFORMADORES
Calculo y diseño de transformadores de poder, para potencias de hasta 1000W.
Dirigido a personas con conocimientos básicos de electrónica que desean diseñar
o construir los transformadores de alimentación para red eléctrica de 50 o 60 Hz
para sus proyectos electrónicos.
Resumen de conceptos
Para sentar las bases es importante conocer los términos que usaremos, los cuales
mostramos a continuación y no son de difícil comprensión.
Relación de transformación:
Es la relación (o resultado de dividir) entre el número de espiras del primario y del
secundario, la cual es igual a la relación entre la tensión del primario y del
secundario sin carga.
Relación entre corrientes:
Es inversa a la relación de transformación. Es decir que a mayor corriente menos
vueltas o espiras. Mientras que en la relación de transformación a mayor tensión
(voltaje) más espiras o vueltas.
Rendimiento:
Nos dice cuanta potencia se aplica al transformador y cuanta entrega este a la
carga. La diferencia se pierde en los devanados en forma de calor por efecto
JOULE, debido a que estos no tienen una resistencia nula, y también en el núcleo
debido a histéresis y corrientes de Foucault. El transformador ideal rendirá un 100
% pero en la práctica no existe.
Núcleo:
Son las chapas de material ferro-magnético, hierro al que se añade una pequeña
porción de silicio. Se recubre de barniz aislante que evita la circulación de corrientes
de Foucault. De su calidad depende que aumente el rendimiento del transformador
hasta un valor cercano al 100 %.
Potencia= V x I
N1/N2 = V1/V2 léase: número de vueltas del primario sobre el número de vueltas
del secundario es igual a la relación entre el voltaje del primario sobre el voltaje
del secundario.
Fórmulas:
Son muchas las fórmulas que entran en juego pero la mayoría tienen que ver con
elementos que afectan muy poco el rendimiento. Sin embargo hay dos sumamente
importantes que no podemos ignorar y son las siguientes:
FÓRMULAS PARA CÁLCULO DE TRANSFORMADORES
Area del núcleo = A
Léase: área es igual a la constante * multiplicada por la raíz cuadrada de la
potencia del transformador donde * = 0.8 si el núcleo es fino y 1.2 si el núcleo es de
inferior calidad. Tomamos normalmente 1 El resultado se obtiene en cm2 y es el
área rectangular del núcleo marcada en azul de la figura. Relación de vueltas
(espiras) por voltio = A x 0.02112 El voltaje deseado para cada caso se dividirá por
el resultado de este número. El resultado es el número de vueltas o espiras para
ese voltaje en particular.
Tabla AWG / mm / Amperaje
CALCULAREMOS EL TRANFORMADOR
Para 220 a 30 [V] para una de P= 37 [W] y una corriente de 1.23 [A]
en el secundario
𝑃𝑝𝑟𝑖𝑚𝑎𝑟𝑖𝑜 = 𝑃𝑠𝑒𝑐𝑢𝑛𝑑𝑎𝑟𝑖𝑜
𝑉𝑝𝑟𝑖𝑚 ∗ 𝐼𝑝𝑟𝑖𝑚 = 𝑉𝑠𝑒𝑐 ∗ 𝐼𝑠𝑒𝑐
220[𝑉 ] ∗ 𝐼𝑝𝑟𝑖𝑚 = 30[𝑉 ] ∗ 1.23[𝐴]
Por lo que la corriente del primario será
𝐼𝑝𝑟𝑖𝑚 = 0.17[𝐴]
POR LO TANTO EL NUMERO DE LOS CABLES SERÁN LOS
SIGUIENTES:
Como ya tenemos la corriente según la tabla que tenemos calcularemos el numero
de cables para el primario y secundario.
Para el primario:
Como tenemos una corriente de 0.17 [A]
En la tabla buscamos un cable que pueda resistir esa corriente y el numero de
cables seria:
#𝑐𝑎𝑏𝑙𝑒 = 29
Para el secundario:
Como tenemos una corriente de 1.23 [A]
En la tabla buscamos un cable que pueda resistir esa corriente y el numero de
cables seria:
#𝑐𝑎𝑏𝑙𝑒 = 20
EL ÁREA DEL TRANSFORMADOR SERÁ:
La raíz cuadrada de la potencia:
𝑨 = √𝑷𝒐𝒕𝒆𝒏𝒄𝒊𝒂
𝑨 = √𝟑𝟕
𝑨 = 𝟔. 𝟎𝟖 𝒄𝒎𝟐
Pero el área es igual a a*b como se ve en la siguiente figura:
Pero en la mayoría de los casos el valor de a es igual a 2,8 cm
𝑎 = 2,8 𝑐𝑚
Entonces el valor de b será
𝑨=𝒂∗𝒃
𝟔. 𝟎𝟖 𝒄𝒎𝟐 = 𝟐, 𝟖𝒄𝒎 ∗ 𝒃
𝒃 = 𝟐. 𝟏𝟕 𝒄𝒎
AHORA CALCULAMOS EL NUMERO DE VUELTAS
Para calcular el numero de vueltas primero hallamos el valor de “n”
𝟒𝟐 𝟒𝟐
𝒏= 𝒏=
𝒂𝒓𝒆𝒂 𝟔. 𝟎𝟖
𝒗𝒖𝒆𝒍𝒕𝒂𝒔
𝒏=𝟕
𝒗𝒐𝒍𝒕𝒊𝒐
Como ya tenemos el valor de n ahora lo multiplicamos por el voltaje de el orimerio
y de el secundario:
PARA EL PRIMARIO:
𝒗𝒖𝒆𝒍𝒕𝒂𝒔
𝟐𝟐𝟎[𝑽] ∗ 𝒏 = 𝟐𝟐𝟎[𝑽] ∗ 𝟕
[𝑽]
𝒔𝒆𝒓𝒂𝒏 𝟏𝟓𝟒𝟎 𝒗𝒖𝒆𝒍𝒕𝒂𝒔
PARA EL PRIMARIO:
𝒗𝒖𝒆𝒍𝒕𝒂𝒔
𝟑𝟎[𝑽] ∗ 𝒏 = 𝟑𝟎[𝑽] ∗ 𝟕
[𝑽]
𝒔𝒆𝒓𝒂𝒏 𝟐𝟏𝟎 𝒗𝒖𝒆𝒍𝒕𝒂𝒔
