Proyecto B.T. Bar PDF

PROYECTO I.E.B.T. A 3X400/230 V.
EN EL LOCAL DESTINADO A BAR-CAFETERIA; SITO EN 1

ALAMEDA DE URQUIJO ,48 IZQ./ IZQ. 48010 BILBAO. PROPIEDAD ASLANJU 2002 S.L.

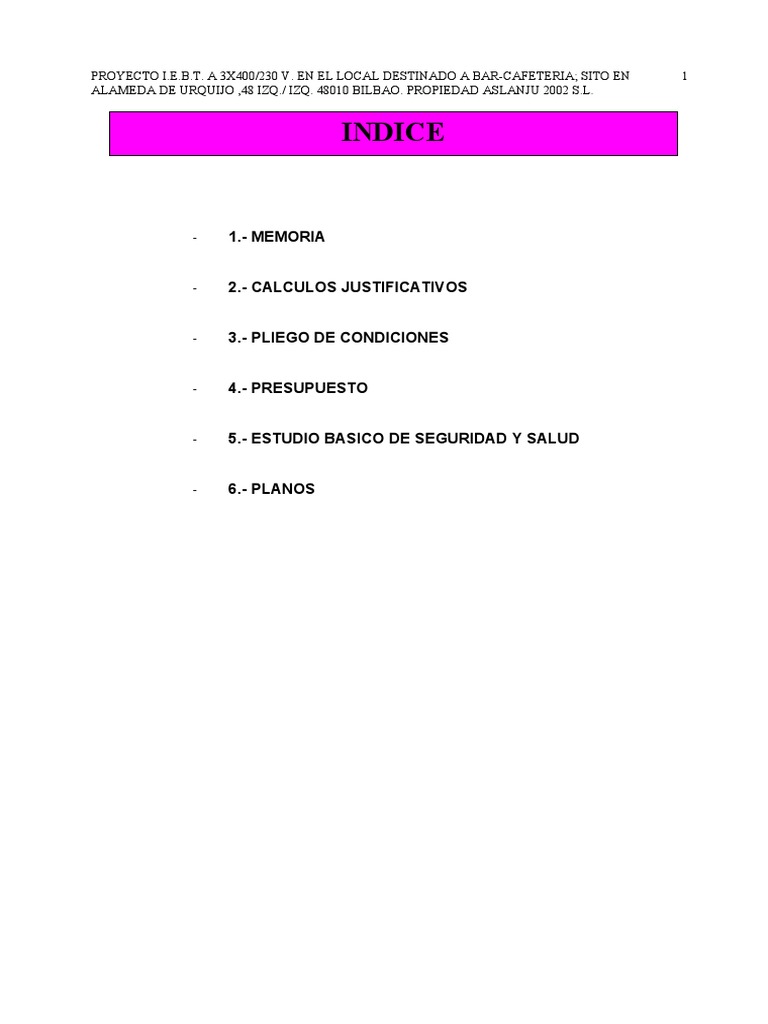

INDICE
- 1.- MEMORIA
- 2.- CALCULOS JUSTIFICATIVOS
- 3.- PLIEGO DE CONDICIONES
- 4.- PRESUPUESTO
- 5.- ESTUDIO BASICO DE SEGURIDAD Y SALUD
- 6.- PLANOS
PROYECTO I.E.B.T. A 3X400/230 V. EN EL LOCAL DESTINADO A BAR-CAFETERIA; SITO EN 2
1.-MEMORIA
1.1 ANTECEDENTES
1.2 OBJETO DEL PROYECTO
1.3 TITULAR DE LA INSTALACION
1.4 DESCRIPCION DEL EDIFICIO E INSTALACIONES
1.5 REGLAMENTACION Y NORMAS
1.6 PREVISION DE CARGAS
1.7 CARACTERISTICAS DEL LOCAL
1.8 DESCRIPCION GENERAL DE LA INSTALACION ELECTRICA

1.8.1 Acometida. Caja general de protección.
1.8.2 Suministro complementario.
1.8.3 Derivación Individual (ITC-BT-15).
1.8.4 Equipo de Medida (ITC-BT-16).
1.9 DESCRIPCION DE LA INSTALACION INTERIOR

1.9.1 Clasificación de la Instalación
1.9.2 Cuadro general de distribución
1.9.3 Protecciones contra contactos indirectos
1.9.4 Protecciones contra cortocircuitos
1.9.5 Líneas de distribución y canalizaciones
1.10 ALUMBRADO DE EMERGENCIA
1.11 INSTALACION DE PUESTA A TIERRA
1.12 RED DE EQUIPOTENCIALIDAD
2.-CALCULOS
2.1 JUSTIFICACION DE LAS NECESIDADES DE POTENCIA ELECTRICA
2.2 TENSION NOMINAL, CAIDAS DE TENSION ADMISIBLES, FACTOR DE POTENCIA Y

COEFICIENTE DE SIMULTANEIDAD
2.3 PROCEDIMIENTO DE CALCULO UTILIZADO

2.4 POTENCIA PREVISTA DE CALCULO
2.5 CALCULOS ELECTRICOS
2.6 PROTECCIONES CONTRA SOBRECARGAS Y CORTOCIRCUITOS
2.7 PROTECCION CONTRA CONTACTOS INDIRECTOS
2.8 INTENSIDAD DE CORTOCIRCUITO. JUSTIFICACION DE LA ELECCION DE

INTERRUPTORES EN LOS DIFERENRES CUADROS
3.-PLIEGO DE CONDICIONES
3.1.- Calidad de los materiales
3.1.1.- Generalidades
3.1.2.- Conductores eléctricos
3.1.3.- Conductores de neutro¡
3.1.4.- Conductores de protección
3.1.5.- Identificación de los conductores
3.1.6.- Tubos protectores
3.2.- Normas de ejecución de las instalaciones

3.2.1.- Colocación de tubos
3.2.2.- Cajas de empalme y derivación
3.2.3.- Aparatos de mando y maniobra
3.2.4.- Aparatos de protección
3.2.5.- Instalaciones en cuartos de baño o aseo
3.2.6.- Red equipotencial
3.2.7.- Instalación de puesta a tierra
3.2.8.- Alumbrado
3.3.- Pruebas reglamentarias

3.3.1.- Comprobación de la puesta a tierra
3.3.2.- Resistencia de aislamiento
3.4.- Condiciones de uso, mantenimiento y seguridad
3.5.- Certificados y documentación
4.-PRESUPUESTO
5.-ESTUDIO BASICO DE SEGURIDAD Y SALUD

5.1 ANTECEDENTES Y DATOS GENERALES.
5.2 NORMATIVA DE APLICACION
5.3 IDENTIFICACION DE LA OBRA OBJETO DEL ESTUDIO DE SEGURIDAD
5.4 RIESGOS Y MEDIDAS PREVENTIVAS A ADOPTAR
5.4.1 RIESGOS MAS FRECUENTES:
5.4.2 RIESGOS DETECTABLES DURANTE LAS PRUEBAS DE CONEXIONADO Y PUESTA EN

SERVICIO DE LA INSTALACIÓN MÁS COMUNES:
5.4.3 MEDIDAS PREVENTIVAS
5.5 EQUIPOS DE PROTECCIÓN PERSONAL
5.6 FORMACION
5.7 MEDICINA PREVENTIVA Y PRIMEROS AUXILIOS
5.8 CONCLUSION
6.-PLANOS
01 -PLANO DE EMPLAZAMIENTO Y SITUACION
02 -PLANO DE PLANTA ELECTRICOS Y DISTRIBUCION
U-01 -PLANO ESQUEMA UNIFILAR DEL CUADRO GENERAL

1.1 ANTECEDENTES
En el local objeto del presente proyecto, se destina a BAR-CAFETERIA, propiedad de la

ASLANJU S.L., para NUEVA INSTALACION y cubrir las necesidades de suministro de energía eléctrica
para poder desarrollar la actividad.
1.2 OBJETO DEL PROYECTO
El objeto del proyecto servirá de aclaración y justificación ante los organismos oficiales
competentes, de la instalación que es necesario realizar en el mencionado local, y así previos
trámites legales, le sean concedidas las oportunas autorizaciones que permitan la contratación de
energía eléctrica con IBERDROLA S.A.
Tal y como se ha descrito en el apartado anterior, el local objeto del presente proyecto se destina
a BAR. Lo clasificamos según el REBT-2002 ITC-BT-28 Apartado 1 como un LOCAL DE REUNION.
Autor del Proyecto
ENRIQUE GONZALEZ DIAZ
Empresa suministradora:
IBERDROLA
Tensión..........380v. + Neutro
Frecuencia.....50 Hz
1.3 TITULAR DE LA INSTALACION
DATOS DEL TITULAR CIF/NIF

ASLANJU 2002 S.L.
DOMICIIO SOCIAL
UMBE-MENDI, 111.- 48111 LAUKIZ
1.4 DESCRIPCION DEL EDIFICIO E INSTALACIONES
El local tiene alrededor de una superficie útil 82,32 m2, con la siguiente distribución adjuntada en
plano nº 02.
El local queda dividido en:

1.5 REGLAMENTACION Y NORMAS
La Instalación se ha realizado con las normativas siguientes:
- Real decreto 842/2002, de 2 de agosto, por el que se aprueba el

reglamento Electrotécnico de Baja Tensión y sus Instrucciones Técnicas Complementarias
(BOE nº 224, de 18 de Septiembre de 2002).
- R.D. 1627/1997 de 24 de Octubre por el que se establecen disposiciones mínimas de seguridad

y salud en las obras de la construcción, en el marco de la ley 31/1995 de 8 de noviembre de
Prevención de Riesgos Laborales.
- Guías Técnicas de aplicación del Reglamento Electrotécnico de Baja Tensión

(Ministerio de Ciencia y Tecnología. Edición 1, revisión: Junio de 2003)
Normas Particulares de la empresa Suministradora IBERDROLA S.A.
- Normativa de la compañía suministradora Iberdrola.
-Normas de protección de incendios CTE-DB-SI
- Disposiciones oficiales, decretos y órdenes ministeriales.
-UNE 20-460-94 Parte 5-523: Intensidades admisibles en los cables y conductores aislados.
-UNE 20-434-90: Sistema de designación de cables.
-UNE 20-435-90 Parte 2: Cables de transporte de energía aislados con dieléctricos secos
extruidos para tensiones de 1 a 30kV.
-UNE 20-460-90 Parte 4-43: Instalaciones eléctricas en edificios. Protección contra las
sobreintensidades.
-UNE 20-460-90 Parte 5-54: Instalaciones eléctricas en edificios. Puesta a tierra y conductores
de protección.
-UNE-EN 60947-2: Aparamenta de baja tensión. Interruptores automáticos.
-Anexo B: Interruptores automáticos con protección incorporada por intensidad diferencial

residual.
-UNE-EN 60947-3: Aparamenta de baja tensión. Interruptores, seccionadores,

interruptores-seccionadores y combinados fusibles.
-UNE-EN 60269-1: Fusibles de baja tensión.
-UNE-EN 60898: Interruptores automáticos para instalaciones domésticas y análogas para la

protección contra sobreintensidades.
1.6 PREVISION DE CARGAS
BAR-CAFETERIA
La carga total correspondiente resulta distribuida de la siguiente manera:
POTENCIA A INSTALAR
ALUMBRADO
Uds Descripción Total Potencia (W)
8 Lámp. Fluorescentes Estanco 2x36 (k=1,8) P = 518,40 W
30 Lámp. Leds modelo sylvania (k=1,8) P = 113,40 W
9 Foco Led tipo Downlight (k=1,8) P = 356,40 W
3 Lámp. Colgante barra (k=1,8) P = 124,20 W
10 Emergencias 70 lúmenes P = 60,00 W
Total alumbrado = 1172,40 w
FUERZA:

1 Horno pan P = 5000 W
1 Plancha P = 8000 W
1 Freidora P =14400 W
1 Cortadora P = 150 W
1 Campana P = 250 W
2 Arcón conservación P = 1200 W
1 Frigorífico P = 1000 W
1 Lavavasos P = 2025 W
1 Lavavajillas P = 3000 W
1 Cafetera y Molinillo P = 4200 W
2 Botellero P = 1200 W
1 Persiana P = 2100 W
1 Termo eléctrico P = 500 W
1 Aire acondicionado P = 4050 W
4 Extractor y Aportación P = 1100 W
1 Máq. Cubitos de hielo P = 600 W
Varias tomas, microondas, exprimidor, etc... P = 2290 W
Total fuerza = 52040 w
Teniendo en cuenta factores como proceso de trabajo, tipo de maquinaria y su funcionamiento

en la actividad, se extiman los coeficientes máximos para alumbrado de 0,8 y fuerza 0,7.
Así la demanda de la potencia será:
Potencia total alumbrado 1172,40 x 0,8= 938 w
Potencia total fuerza 52040 x 0,7= 36.428 w
Potencia total a considerar 37.366 w
Potencia nueva a contratar según escala de potencia de la Cía. Suministradora para el

buen funcionamiento de la instalación, será de 37.366 w en sistema trifasico.
1.7 CARACTERISTICAS DEL LOCAL

El local objeto de estudio se dedicará a la actividad de BAR-CAFETERIA se le considera como
local de pública concurrencia ITC-BT-28
1.8 DESCRIPCION GENERAL DE LA INSTALACION ELECTRICA
1.8.1 Acometida. Caja general de protección.

Esta parte de la instalación no se contempla en el presente Proyecto.
1.8.2 Suministro complementario.

En el caso que nos ocupa, no procede la instalación de suministro complementario.
1.8.3 Derivación Individual (ITC-BT-15).
Está línea estará formada en régimen trifásico con neutro más tierra de 4x 35/25 mm2, los cables
serán de cobre rígido unipolares, no propagadores de incendio y con emisión de humos y opacidad
reducida, según UNE 21.123-4, del tipo RZ1-K y con una tensión nominal de aislamiento 0,6/1kv., con
aislamiento de policloruro de vinilo.
Los tubos destinados a contener los conductos de la línea repartidora será de un diámetro capaz
de permitir ampliar la sección de los conductores inicialmente instalados en un 100%.
La caída máxima de tensión admisible será de un 1% para contadores totalmente centralizados y

0,5% para líneas generales destinadas a centralizaciones concentradas en más de un lugar.
En nuestro caso por ser caso de único usuario esta será de 0,5%.
La solución propuesta para este proyecto discurrirá bajo tubo empotrado en pared o suelo para
la línea repartidora de alimentación. Las secciones de los conductores vendrán marcadas por los
cálculos de las potencias y longitudes de las derivaciones. Para todo ello se tendrá en cuenta el nº de
tubos que componen cada instalación.
A continuación se detalla el resultado obtenido para cada derivación:
Esquemas TIPO P Demandada(w) f.d.p. Longitud (m) Protecciones/Línea

L.D. T 37366 0,9 10 IEC60269 gL/gG
In: 80 A; Un: 400 V; Icu: 100 kA; Tipo gL/gG
RZ1 0.6/1 kV
RZ1 0,6/1 kV Cobre Rígido 4 x 35 mm²
N: RZ1 0,6/1 kV Cobre Rígido 25 mm²
CONDUCTOR DE PROTECCION
Los conductores de protección sirven para unir eléctricamente las masas de la instalación
a ciertos elementos con el fin de asegurar la protección contra contactos indirectos.
Los conductores de protección tendrán una sección mínima según ITC-BT 18 Tabla 2:
Sección conductores fase (mm²) Sección conductores protección (mm²)
Sf ≤ 16 Sf
16 < S f ≤ 35 16
Sf > 35 Sf/2
1.8.4 Equipo de Medida (ITC-BT-16).
La colocación del contador será de forma INDIVIDUAL y se encontrará encontrará

en el almacén 2 del local.
El usuario será el responsable del quebrantamiento de los precintos que coloquen los
organismos oficiales o las empresas suministradoras, si como la rotura de cualquiera de los elementos
que queden bajo su custodia, por quedar los contadores dentro del local.
Tendrá capacidad para contador de activa, reactiva y reloj de discriminación horaria, que
suministrará la empresa distribuidora de energía, a suministrar por la compañía y los equipos de medida
quedarán alojados a una altura entre 0,70 y 1,80 metros, conforme al Ap. 2.1 del ITC-BT-13.
Diámetro ext. de 75 75 110 110 125 140 140 160 160 1 200
tubo 8
0
Sección en mm2 10 16 25 35 50 70 95 120 150 1 240
8
5
Imax.. admisible 60 80 16 131 159 202 245 284 338 4 455
8
6
Los tubos serán de PVC y cumplirán las características de no propagador de la llama y serán de
un diámetro de (Según tabla adjunta).
1.9 DESCRIPCION DE LA INSTALACION INTERIOR
1.9.1 Clasificación de la Instalación
El local objeto de estudio de este proyecto está clasificado de acuerdo a la ITC-BT-28. Se

considera como local de pública concurrencia, del tipo local de reunión con una ocupación menor a
300 personas.
1.9.2 Cuadro general de distribución
El cuadro general se encontrará en el almacén-2 del local en el punto más próximo a la entrada
de la derivación individual, consta de una envolvente metálica de chapa de acero compuesta de : fondo
rígido con placas de entrada de cables superior e inferior amovibles.
• Estructura amovible formada por los montantes y los juegos de equipamientos para
apartamento modular
• Una puerta opaca de chapa de acceso frontal reversible.
La puerta llevará un dispositivo para posible colocación de cerradura.
Su colocación será tal que la altura mínima al suelo será de 1 metro.
Del citado cuadro general saldrán las líneas que alimentan directamente a los aparatos
receptores o bien las líneas que alimentan directamente a los receptores o bien las luces generales de
distribución a los que se conectará mediante cajas o a través de cuadros secundarios de distribución los
distintos circuitos alimentadores.
Los aparatos que consuman más de 16 A se alimentan directamente desde el cuadro general o
desde los secundarios.
En el cuadro general de distribución o en los secundarios se dispondrán dispositivos de mando y

protección (interruptores automáticos magnetotérmicos) para cada una de las líneas generales de
distribución y las de alimentación directa a receptores. Cerca de cada uno de los interruptores del
cuadro se colocará una placa indicadora del circuito al que pertenecen.
El conexionado interior de los cuadros se realizará con conductores de cobre con aislamiento
RZ1-K, es decir libre de halógenos y no propagadores de la llama.
Del cuadro general salen las líneas que alimentan directamente a los receptores o líneas
generales de distribución, en la instalación de alumbrado de este local es obligatorio repartir el
alumbrado y las emergencias situadas en cada zona, deben estar conectadas a la fase que alimenta la
línea de alumbrado normal de dicha zona.
Los dispositivos a colocar serán:

• Un interruptor general automático de corte omnipolar, que permita su accionamiento manual y
que esté dotado de elementos de protección contra sobrecargas y cortocircuitos.
• Relés diferenciales destinados a la protección contra contactos indirectos por cada grupo de
circuitos.
• Dispositivos de corte omnipolar, destinados a la protección contrasobrecargas y cortocircuitos
de cada uno de los circuitos interiores.
 Composición
Su envolvente cumplirá las normas UNE 20,451,060.439-3 de grado mínimo de protección

según UNE 20.324 Y 50.102 y conteniendo regletas de bornas y raíles de dimensiones adecuadas para
alojar, cumpliendo así con ITC.BT-24 y contendrá en su interior:
-Un magnetotérmico general de 4x80 A. que se adjunta el plano unifilar U-01, que
alimentan automáticos diferenciales y magnetotérmicos para la protección de los
diferentes elementos según se adjunta en el esquema unifilar U-01.
 Cuadro secundario
No dispone de cuadros secundarios.
1.9.3 Protecciones contra contactos indirectos
La protección contra contactos indirectos se realizará conectando a tierra todas las masas
metálicas de la instalación y colocando interruptores diferenciales.
La sensibilidad de los interruptores diferenciales se obtiene aplicando la siguiente expresión:
24
Is =
R
Donde;
Is: sensibilidad del interruptor diferencial en amperios.
24: Tensión máxima de defecto a considerar.
R: Resistencia de tierra.
No obstante, y para mayor seguridad de los usuarios, se instalarán interruptores diferenciales de alta
sensibilidad (Is=0,03 A) y 0,3 A para tomas de corriente, circuitos de fuerza motriz y alumbrado.
1.9.4 Protecciones contra cortocircuitos
En el origen de todo circuito se establece un dispositivo de protección contra cortocircuitos

cuya capacidad de corte estará de acuerdo con la intensidad de cortocircuito que pueda
presentarse en el punto de su conexión.
Los interruptores instalados tienen una Icc: 6 kA.
Los interruptores magnetotérmicos instalados en el cuadro general son bipolares y tetrapolares.
1.9.5 Líneas de distribución y canalizaciones
 Tipos de conductores e identificación de los mismos
Los conductores de la instalación deben ser facilmente identificable, especialmente por lo que
respecta al conductor neutro y al conductor de protección. Esta identificación se realizará por los colores
que presenten sus aislamientos. Cuando exista un conductor neutro en la instalación o se prevea para un
conductor de fase su pase posterior a conductor neutro, se identificaran estos por el azul claro. Al
conductor de protección se le identificara por el color verde-amarillo. Todos los conductores de fase o en
su caso, aquellos para los que no se prevea su pase posterior a neutro, se identificaran por los colores
marrón o negro. Cuando se considere necesario identificar tres fases diferentes se utilizara también el
color gris.
Cuando los cables unipolares de tensión asignada 0,6/1 kV con aislamiento y cubierta no tienen
aplicadas diferentes coloraciones, en este caso identificaremos los conductores mediante un señalizado,
una etiqueta en cada extremo del cable que identifique si son conductores de fase, neutro o protección.
Los conductores de protección se regulan según la Norma UNE 20.460-5-54 en su apartado 453.
Su sección será igual que la de los conductores de fase cuando son=< de 16mm2 y de sección la mitad
de la de la fase cuando esta es mayor de 35 mm2.
Los conductores de protección estarán convenientemente protegidos contra el deterioro

mecánico y químico, especialmente en los pasos a través de los elementos de construcción.
La conexión en estos conductores se realizaran por medio de uniones soldadas.
Los cables eléctricos a utilizar en la instalación y el conexionado interior de cuadros eléctricos,

será no propagador de incendio y con emisión de humos y opacidad reducida, la norma que regula este
tipo de cables es UNE 21.123 parte 4 ó 5.
 Canalizaciones (ITC-BT-20 y 21)
La canalización utilizada en la instalación debe estar de acuerdo con la tabla-1 en función del
tipo de conductor y de la tabla 2 en función de la situación ITC-BT-20 2.2
Los tubos de canalizaciones fijas en superficie, serán rígidos y en casos especiales podrán
utilizarse tubos curvables y deberán tener un diámetro tal que permitan un fácil alojamiento y extracción
de los cables o conductores aislados, según tabla 2 ITC-BT-21, indica el diámetro exterior mínimo en
función del número y sección de los conductores.
Sección nominal de los Diámetro exterior de los tubos (mm)

Conductores unipolares Número de conductores
(mm2) 1 2 3 4 5
1,5 12 12 16 16 16
2,5 12 12 16 16 20
4 12 16 20 20 20
6 12 16 20 20 25
10 16 20 25 32 32
16 16 25 32 32 32
25 20 32 32 40 40
35 25 32 40 40 50
50 25 40 40 50 50
70 32 40 50 63 63
95 32 50 63 63 75
Los tubos de canalizaciones empotradas pueden ser rígidos, curvables o flexibles y deberán
tener un diámetro tal que permitan un fácil alojamiento y extracción de los cables o conductores aislados,
según tabla 5 ITC-BT-21, indica el diámetro exterior mínimo en función del número y sección de los
conductores.
En Bandeja, el trazado de las canalizaciones se ejecutrá siguiendo líneas verticales y

horizontales a las aristas de las paredes que limitan el local.
 Descripción de líneas principales
LINEA A TOMAS DE CORRIENTE
Esta será de cobre de una sección de 2x2,5+T mm2, serán no propagadores de incendio y con
emisión de humos y opacidad reducida, la norma que regula este tipo de cables es la UNE 21. 123 parte
4 ó 5 , irá bajo tubo flexible en instalación superficial de falso techo o empotrado de diámetro 20 mm,
tendrá un aislamiento de 750 v.
LINEA DE ALUMBRADO
Esta será de cobre de una sección de 2x1,5+T mm2, serán no propagadores de incendio y con
emisión de humos y opacidad reducida, la norma que regula este tipo de cables es la UNE 21. 123 parte
4 ó 5 , irá bajo tubo flexible en instalación superficial de falso techo, bajo tubo rígido curvable en caliente
o empotrado de diámetro 20 mm, tendrá un aislamiento de 750 v.
 Conductores de protección
Los conductores de protección unirán las masas al conductor de tierra con el fin e asegurar la
protección contra contactos indirectos.
La sección será la indicada en la tabla 2 ITC-BT.19 Ap. 2.3, que dice:
a) Para las secciones iguales o inferiores a 16 mm2 el conductor de protección será igual al de las f
ases con colores identificadores normalizados en la distribución a receptores situados en el local
de estudio, según ITC-BT-19 en su apartado 2.2.4.
b) Para sección de 16 y 35 mm2 el conductor de protección será >16 mm2.
c) Para secciones superiores, se calcularan los conductores de protección de al menos la mitad de
los de fase.
1.10 ALUMBRADO DE EMERGENCIA

Todos los locales de pública concurrencia deberán disponer de alumbrado de emergencia.
Las instalaciones destinadas a alumbrado de emergencia tienen por objeto asegurar, en caso de
fallo de la alimentación, al alumbrado normal, la iluminación en los locales y accesos hasta las salidas,
para una eventual evacuación del público o iluminar otros puntos que se señalan.
La iluminación será automática con corte breve.
Se incluye dentro de este alumbrado el de seguridad y el de reemplazamiento, puesto que por

las características del local no necesita de este tipo de alumbrado.
El alumbrado de seguridad
Es el alumbrado de emergencia previsto para garantizar la seguridad de las personas que

evacuen una zona.
El alumbrado de seguridad estará previsto para entrar en funcionamiento automáticamente

cuando se produce un fallo del alumbrado general o cuando la tensión de este baje a menos del 70% de
su valor nominal.
La instalación de este alumbrado es fija y está provista de fuentes propias de energía, conectadas al
suministro exterior solamente para su carga sis es que está constituida por baterías de acumuladores o
aparatos autónomos automáticos.
El alumbrado será de tipo evacuación de ambiente o antipánico.
Alumbrado antipánico
Es la parte del alumbrado de seguridad previsto para evitar todo riesgo de pánico y proporcionar
un alumbrado ambiente adecuado que permita a los ocupantes identificar y acceder las rutas de
evacuación e identificar los obstáculos.
El alumbrado ambiente o anti-pánico debe proporcionar una iluminancia horizontal mínima de 0,5
lux en todo el espacio considerado, desde el suelo hasta la altura de 1 metro.
Este alumbrado queda cubierto con el alumbrado de evacuación.
Alumbrado evacuación
Así se dimensionara este con aparatos autónomos en las plantas del edificio y accesos.
Es parte del alumbrado de seguridad previsto para garantizar el reconocimiento y la utilización

de los medios o rutas de evacuación cuando los locales estén o puedan estar ocupados.
En las rutas de evacuación, el alumbrado de evacuación debe proporcionar, a nivel de suelo y en

el eje de los pasos principales una iluminancia horizontal mínima de 1 lux.
En los puntos en que estén situados los equipos de las instalaciones de protección contra
incendios, que exijan utilización manual y en el cuadro de distribución, la iluminancia mínima será
de 5 lux.
La relación entre la iluminancia máxima y la mínima en el eje de los pasos principales será
menor de 40.
El alumbrado de evacuación deberá poder funcionar, cuando se produzca el fallo de

alimentación normal, como mínimo durante una hora, proporcionando la iluminancia prevista.
De acuerdo a las características, el número de bloques será de catorce unidades, situadas en los
ejes de pasillos de evacuación, junto al cuadro general y para la señalización de salida de dependencias
tales como, aseos, cocina, y almacenes. Además se colocará un bloque en el interior de la entrada de la
zona de acceso al local.
Se emplearán equipos autónomos doble tubo fluorescente de 70 lum/1 hora, IP42, IK04 clase II.
1.11 INSTALACION DE PUESTA A TIERRA
La instalación de puesta tierra contempla la conexión equipotencial con la disponible en la

centralización de contadores, y la puesta a tierra, asegurará una medida adecuada practicable a través
el seccionador para medida de este tipo CST, según dicta la ITC-BT-18, siendo inferior a 10 ohmios.
Desde el seccionador se conectará al C.G.D. Al que se alimenta y desde allí se efectuarán las
conexiones de tierra para los receptores. La sección de las líneas que partan desde la C.G.D. Se
dimensionarán en función de la mayor sección de las líneas a las que sea común.
La sección del conductor de protección, se obtendrá mediante cálculo, conforme a la norma UNE
20.460-5-54, Ap. 543.1.1 ó en su defecto, será la especificada en la tabla 2 e la instrucción ITC-BT-18
Ap. 3.4 que dice:
a) Para las secciones iguales o inferiores a 16 mm2 el conductor de protección será igual al de las
fases con colores identificadores normalizados en la distribución a receptores situados en el local
de estudio, según ITC-BT-19 en su apartado 2.2.4.
b) Para secciones de 16 y 35 mm2 el conductor de protección será > 16 mm2
c) Para secciones superiores, se calcularan los conductores de protección de al menos la mitad de
los de fase.
En todos los casos los conductores que no formen parte de la canalización de alimentación,
serán de cobre, con una sección al menos:
-2,5 mm2, si los conductores de protección disponen de una protección mecánica.
-4 mm2, si los conductores de protección no disponen de una protección mecánica.
Se deberá emplear la identificación verde-amarillo para los conductores de equipotencialidad y

para los de protección.
1.12 RED DE EQUIPOTENCIALIDAD

El conductor principal de equipotencialidad tendrá una sección no inferior a la mitad del
conductor de protección de mayor sección de la instalación con un mínimo de 2,5 mm2 de Cu.
Si el conductor de equipotencialidad uniera una masa a un elemento conductor su sección no

será inferior a la mitad de la del conductor de protección unido a esta masa.
La unión de equipotencialidad suplementaria puede estar asegurada, bien por elementos

conductores no desmontables, bien por conductores suplementarios.
CONCLUSIONES
Con lo expuesto en esta memoria, presupuesto cálculos y planos, cree el técnico que suscribe
sean datos suficientes para que el organismo correspondiente se de una perfecta idea de la
instalación que se pretende realizar y cuya autorización se solicita.
Bilbao, Mayo de 2013

EL INGENIERO TÉCNICO DE MINAS
Fdo. Enrique González Díaz

Colegiado 4.234
2.-CALCULOS
2.1 JUSTIFICACION DE LAS NECESIDADES DE POTENCIA ELECTRICA

La Potencia instalada es de 37.366 w. Esta Potencia resulta de la suma de las potencias
parciales de receptores de fuerza y alumbrado.
2.2 TENSION NOMINAL, CAIDAS DE TENSION ADMISIBLES, FACTOR DE

POTENCIA Y COEFICIENTE DE SIMULTANEIDAD
Para nuestro caso de suministro con contador individual, la caída de tensión máxima admisible
en la línea general de alimentación es de 1% y en la derivación individual será del 0,5% de la tensión
nominal.
C.T C.G.P. C.C C.G.M.P R.

RED ACOMETIDA L.G.A D.I I.INT.
Para el cálculo de las distintas secciones se han utilizado las siguientes premisas:
Concepto Valor
Tensión de suministro 380 / 400 V. Trifásica más neutro.
Coeficiente de conductividad del cobre (γ ) 56
Caída de tensión máxima desde la acometida (e)
Circuitos de alumbrado 3%
Circuitos de fuerza 5%
Factor de potencia (cosφ) 0,95
Rendimiento(ŋ)
Receptores a motor Según placa de características
Otros receptores 1
Coeficientes de simultaneidad Dependiendo del circuito, entre 0’7 y
0,8
2.3 PROCEDIMIENTO DE CALCULO UTILIZADO

 Fórmula para el cálculo de intensidades y caídas de tensión
Se calculará primero la intensidad de corriente mediante las siguientes expresiones:

Para corriente trifásica Para corriente monofásica
P P
I= I=
3 ⋅ U ⋅ cos Φ U ⋅ cos Φ
Conocida la intensidad, determinamos la sección de los conductores mediante las tablas 1 y 2 , de la
instrucción ITC-BT 019.
Seguidamente comprobaremos que la caída de tensión no excede de los valores reglamentarios.

Para corriente trifásica Para corriente monofásica
P⋅ L 2⋅ P⋅ L
e= e=
K ⋅U ⋅ S K ⋅U ⋅ S
Donde:
e: caída de tensión en voltios. U: Tensión de utilización en voltios.
P: Potencia en vatios. S: Sección del conductor en mm2.
L: Longitud en metros. I: Intensidad en amperios.
K: Conductividad del cobre (56). cos φ: factor de potencia.
Por último comprobaremos que la caída de tensión total acumulada no sobrepase el 3% para alumbrado y el
5% para los demás usos según lo especificado en las instrucciones a que nos hemos referido anteriormente.
La sección será la siguiente:
Circuitos Trifásicos: Circuito Monofásico

S= ( P.L ) / ( e. U. K ) S= ( 2P.L.) / (e.U.K)
2.4 POTENCIA PREVISTA DE CALCULO

BAR-CAFETERIA
La carga total correspondiente resulta distribuida de la siguiente manera:
ALUMBRADO
8 Lámp. Fluorescentes Estanco 2x36 (k=1,8) P = 518,40 W
30 Lámp. Leds modelo sylvania (k=1,8) P = 113,40 W
9 Foco Led tipo Downlight (k=1,8) P = 356,40 W
3 Lámp. Colgante barra (k=1,8) P = 124,20 W
10 Emergencias 70 lúmenes P = 60,00 W
Total alumbrado = 1172,40 w
FUERZA:

1 Horno pan P = 5000 W
1 Plancha P = 8000 W
1 Freidora P =14400 W
1 Cortadora P = 150 W
1 Campana P = 250 W
2 Arcón conservación P = 1200 W
1 Frigorífico P = 1000 W
1 Lavavasos P = 2025 W
1 Lavavajillas P = 3000 W
1 Cafetera y Molinillo P = 4200 W
2 Botellero P = 1200 W
1 Persiana P = 2100 W
1 Termo eléctrico P = 500 W
1 Aire acondicionado P = 4050 W

4 Extractor y Aportación P = 1100 W
1 Máq. Cubitos de hielo P = 600 W
Varias tomas, microondas, exprimidor, etc... P = 2290 W
Total fuerza = 52040 w
Teniendo en cuenta factores como proceso de trabajo, tipo de maquinaria y su funcionamiento

en la actividad, se extiman los coeficientes máximos para alumbrado de 0,8 y fuerza 0,7.
Así la demanda de la potencia será:
Potencia total alumbrado 1172,40 x 0,8= 938 w
Potencia total fuerza 52040 x 0,7= 36.428 w
Potencia total a considerar 37.366 w
Potencia nueva a contratar según escala de potencia de la Cía. Suministradora para el

buen funcionamiento de la instalación, será de 37.366 w en sistema trifasico.
2.5 CALCULOS ELECTRICOS

 Cálculo de las secciones
Derivación individual
Esquemas TIPO P Demandada(w) f.d.p. Longitud (m) Protecciones/Línea

L.D. T 37366 0,9 10 IEC60269 gL/gG
RZ1 0.6/1 kV
RZ1 0,6/1 kV Cobre Rígido 4 x 35 mm²
N: RZ1 0,6/1 kV Cobre Rígido 25 mm²
- Cálculo de intensidad:
P
I=
3 ⋅ U ⋅ cos Φ
P = 37.366 W
U = 380/400 V
cos φ = 0,90
Ι = 63,15 Α
Se eligen conductores unipolares 4x35+25 mm2Cu
Prot. Térmica:
I.Mag. Tetrapolar Int. 80 A.
Sección de las líneas
Para el cálculo de los circuitos se han tenido en cuenta los siguientes factores:
- Caída de tensión
- Circuitos interiores de la instalación:
3% para circuitos de alumbrado.
5% para el resto de circuitos.
•Imax: La intensidad que circula por la línea (I) no debe superar el valor de intensidad máxima
admisible (Iz).
Los resultados obtenidos para la caída de tensión se resumen en las siguientes tablas:
Línea general
Esquemas Tipo P Calc f.d.p Longitud Línea Iz I c.d.t c.d.t

(kW) (m) (A) (A) (%) Acum
C.G.P. T 37.34 0.95 Puente RZ1 0.6/1 kV 4 G 35 + 1 x 25 119.0 63,1 0.01 (%)
1.01
LINEA T 37.34 0.95 10.0 RZ1 0.6/1 kV 4 G 35 + 1 x 25 119.0 63,1 0.16 1.16
DERIVACION
Cuadro general de distribución
Esquemas Tipo P Calc Longitud Línea Iz I c.d.t c.d.t

(kW) (m) (A) (A) (%) Acum
CAJA GNRAL.MANDO Y T 37.34 Puente RZ1 0.6/1 kV 5 G 25 95.0 63.1 0.01 (%)
1.17
PROTEC.
AIRE ACONDICONADO M 4.05 4.0 H07V 3 G 4 27.0 19.8 0.36 1.53
ARCON M 1.20 Puente H07V 3 G 2.5 17.5 5.5 0.02 1.20
CONSERVACION
ARCON 1 M 0.60 20.0 H07V 3 G 1.5 15.0 2.7 0.72 1.91
ARCON 2 M 0.60 20.0 H07V 3 G 2.5 17.5 2.7 0.43 1.63
LAVAVAJILLAS M 3.00 7.0 H07V 3 G 2.5 21.0 13.7 0.75 1.93
CAMPANA EXTRACTORA M 0.25 8.0 H07V 3 G 1.5 15.0 1.1 0.12 1.29
CAMARA BOTELLERO M 1.20 Puente H07V 3 G 1.5 15.0 5.5 0.04 1.21
BOTELLERO 1 M 0.60 10.0 H07V 3 G 1.5 15.0 2.7 0.36 1.57
BOTELLERO 2 M 0.60 10.0 H07V 3 G 1.5 15.0 2.7 0.36 1.57
CAFETERA Y T 4.20 10.0 H07V 5 G 2.5 18.5 8.4 0.25 1.43
MOLINILLO
LAVAVASOS M 3.00 12.0 H07V 3 G 2.5 21.0 15.7 1.29 2.46
CONGELADOR M 1.00 7.0 H07V 3 G 1.5 15.0 4.6 0.42 1.59
MAQ.CUBITOS HIELO M 0.60 10.0 H07V 3 G 1.5 15.0 2.7 0.36 1.53
HORNO PAN M 5.00 10.0 H07V 3 G 6 36.0 22.8 0.74 1.91
EXTRACTOR/APOR.AIR M 1.10 4.0 H07V 3 G 1.5 15.0 5.0 0.26 1.44
E
TERMO M 0.50 6.0 H07V 3 G 2.5 21.0 2.3 0.11 1.28
CORTADORA M 0.15 11.0 H07V 3 G 1.5 15.0 0.7 0.1 1.27
MOTOR PERSIANA M 2.10 17.0 H07V 3 G 2.5 21.0 9.6 1.28 2.45
PLANCHA T 8.00 9.0 H07V 5 G 4 24.0 37.2 0.27 1.44
FREIDORA T 14.40 10.0 H07V 5 G 6 32.0 14.2
20.0 0.32 1.50
FUERZA M 2.10 Puente H07V 3 G 2.5 17.5 9.6 0.04 1.21

Esquema eléctrico 1- M 0.80 20.0 H07V 3 G 2.5 21.0 1.8 0.14 1.36
baños
cocina
mostrador
tomas varias
AGRUP. ALUMBRADO 1 M 0.39 Puente H07V 3 G 1.5 15.0 1.7 0.01 1.19
Circuito 1 M 0.12 20.0 H07V 3 G 1.5 15.0 0.5 0.15 1.33
Circuito 2 M 0.12 20.0 H07V 3 G 1.5 15.0 0.5 0.15 1.33
Circuito 3 M 0.12 20.0 H07V 3 G 1.5 15.0 0.5 0.15 1.33
ALUMB. EMERGENCIAS M 0.02 20.0 H07V 3 G 1.5 15.0 0.1 0.02 1.21
Circuito 4 M 0.12 20.0 H07V 3 G 1.5 13.0 0.5 0.15 1.33
Circuito 5 M 0.12 20.0 H07V 3 G 1.5 13.0 0.5 0.15 1.33
Circuito 6 M 0.12 20.0 H07V 3 G 1.5 13.0 0.5 0.15 1.33
ALUMB. EMERGENCIAS M 0.02 20.0 H07V 3 G 1.5 13.0 0.1 0.02 1.21
Circuito 7 M 0.12 20.0 H07V 3 G 1.5 15.0 0.5 0.15 1.33
Circuito 8 M 0.12 20.0 H07V 3 G 1.5 15.0 0.5 0.15 1.33
Circuito 9 M 0.12 20.0 H07V 3 G 1.5 15.0 0.5 0.15 1.33
ALUMB. EMERG. M 0.02 20.0 H07V 3 G 1.5 15.0 0.1 0.02 1.21
2.6 PROTECCIONES CONTRA SOBRECARGAS Y CORTOCIRCUITOS
La instalación eléctrica estará protegida contra las sobreintensidades mediante interruptores

automáticos magnetotermicos de corte omnipolar, convenientemente dimensionados para su disparo por
sobrecargas debidas a receptores, por cortocircuito y/o por descargas eléctricas atmosfercas Norma
UNE 20.460-4-43.
Para que la línea quede protegida a sobrecarga, la protección debe cumplir

simultáneamente las siguientes condiciones:
Iuso <= In <= Iz cable
Itc <= 1.45 x Iz cable
Estando presentadas en la tabla de comprobaciones de la siguiente manera:
·Iuso = Intensidad de uso prevista en el circuito.
·In = Intensidad nominal del fusible o magnetotérmico.
·Iz = Intensidad admisible del conductor o del cable.
·Itc = Intensidad disparo del dispositivo a tiempo convencional.
Otros datos de la tabla son:
·P Calc = Potencia calculada.

·Tipo = (T) Trifásica, (M) Monofásica.
Cortocircuito
Para que la línea quede protegida a cortocircuito, el poder de corte de la protección debe ser mayor al
valor de la intensidad máxima de cortocircuito:
Icu >= Icc máx
Además, la protección debe ser capaz de disparar en un tiempo menor al tiempo que tardan los
aislamientos del conductor en dañarse por la elevación de la temperatura. Esto debe suceder tanto en el
caso del cortocircuito máximo, como en el caso del cortocircuito mínimo:
Para Icc máx: Tp CC máx < Tcable CC máx
Para Icc mín: Tp CC mín < Tcable CC mín
Estando presentadas en la tabla de comprobaciones de la siguiente manera:
·Icu = Intensidad de corte último del dispositivo.
·Ics = Intensidad de corte en servicio. Se recomienda que supere la Icc en protecciones

instaladas en acometida del circuito.
·Tp = Tiempo de disparo del dispositivo a la intensidad de cortocircuito.
·Tcable = Valor de tiempo admisible para los aislamientos del cable a la intensidad de
cortocircuito.
El resultado de los cálculos de las protecciones de sobrecarga y cortocircuito de la instalación se

resumen en las siguientes tablas:
Línea general
Sobrecarga
Esquemas P Calc Tipo Iuso Protecciones Iz Itc 1.45 x

(kW) (A) (A) (A) Iz
C.G.P. 37.34 T 56.8 IEC60269 gL/gG (A)
119.0 128.0 172.6
LINEA 37.34 T 56.8 - 119.0 - 172.6
DERIVACION
Cortocircuito
Esquemas Tipo Protecciones Icu

Icc Tcable Ics Tp
(kA)
máx CC máx (kA) CC
mín CC mín máx
(kA) (s) CC
C.G.P. T IEC60269 gL/gG 100.0 100.0 5.0 1.00 mín
0.02
In: 80 A; Un: 400 V; Icu: 100 kA; Tipo gL/gG 2.1 2.96 0.02
LINEA T - - - 5.0 1.02 -
DERIVACION 1.8 3.85 -
Cuadro general de distribución
Sobrecarga
Esquemas P Calc Tipo Protecciones Iz Itc 1.45 x

(kW) (A) (A) Iz
CAJA 37.34 T EN60898 6kA Curva C 95.0 116.0 (A)
137.8
GNRAL.MANDO In: 80 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
Y PROTEC.
AIRE 4.05 M EN60898 6kA Curva C 27.0 29.0 39.2
ACONDICONAD In: 20 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
O
ARCON 1.20 M EN60898 6kA Curva C 17.5 14.5 25.4
CONSERVACIO In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
N
ARCON 1 0.60 M EN60898 6kA Curva C 15.0 14.5 21.8
In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
ARCON 2 0.60 M EN60898 6kA Curva C 17.5 14.5 25.4
LAVAVAJILLAS 3.00 M EN60898 6kA Curva C 21.0 23.2 30.5
CAMPANA 0.25 M EN60898 6kA Curva C 15.0 14.5 21.8
EXTRACTORA In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
CAMARA 1.20 M EN60898 6kA Curva C 15.0 14.5 21.8
BOTELLERO In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
BOTELLERO 1 0.60 M EN60898 6kA Curva C 15.0 14.5 21.8
BOTELLERO 2 0.60 M EN60898 6kA Curva C 15.0 14.5 21.8
CAFETERA Y 4.20 T EN60898 6kA Curva C 18.5 23.2 26.8
MOLINILLO In: 16 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
LAVAVASOS 3.00 M EN60898 6kA Curva C 21.0 23.2 30.5
CONGELADOR 1.00 M EN60898 6kA Curva C 15.0 14.5 21.8
MAQ.CUBITOS 0.60 M EN60898 6kA Curva C 15.0 14.5 21.8
HIELO In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
HORNO PAN 5.00 M EN60898 6kA Curva C 36.0 36.3 52.2
EXTRACTOR 1.10 M EN60898 6kA Curva C 15.0 14.5 21.8
AIRE In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
TERMO 0.50 M EN60898 6kA Curva C 21.0 23.2 30.5
CORTADORA 0.15 M EN60898 6kA Curva C 15.0 14.5 21.8
MOTOR 2.10 M EN60898 6kA Curva C 21.0 14.5 30.5
PERSIANA In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
PLANCHA 8.00 T EN60898 6kA Curva C 24.0 29.0 34.8
FREIDORA 14.40 T EN60898 6kA Curva C 32.0 29.0 46.4
FUERZA 2.10 M EN60898 6kA Curva C 17.5 14.5 25.4
Esquema 0.40 M EN60898 6kA Curva C 21.0 14.5 30.5
eléctrico 1- In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
baños
cocina
mostrador
tomas
AGRUP.varias 0.39 M EN60898 6kA Curva C 15.0 14.5 21.8
ALUMBRADO 1 In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
Circuito 1 0.12 M EN60898 6kA Curva C 15.0 14.5 21.8
ALUMB. 0.02 M EN60898 6kA Curva C 15.0 14.5 21.8
EMERGENCIAS In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
AGRUP. 0.39 M EN60898 6kA Curva C 13.0 14.5 18.9
ALUMB. 0.02 M EN60898 6kA Curva C 13.0 14.5 18.9
EMERGENCIAS In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3
AGRUP. 0.39 M EN60898 6kA Curva C 13.0 14.5 18.9
ALUMB. EMERG. 0.02 M EN60898 6kA Curva C 15.0 14.5 21.8
Cortocircuito
Esquemas Tipo Protecciones Icu Ics Icc Tcable Tp

(kA) (kA) máx CC máx CC máx
mín CC mín CC mín
(kA) (s) (s)
CAJA T EN60898 6kA Curva C 6.0 6.0 4.4 0.67 0.10
GNRAL.MANDO In: 80 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 1.8 3.90 0.10
Y PROTEC.
AIRE M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
ACONDICONAD In: 20 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 1.3 0.12 0.10
O
ARCON M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
CONSERVACION In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 1.7 < 0.1 -
ARCON 1 M EN60898 6kA Curva C 6.0 6.0 1.7 < 0.1 -
In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.3 0.36 0.10
ARCON 2 M EN60898 6kA Curva C 6.0 6.0 1.7 < 0.1 -
LAVAVAJILLAS M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
CAMPANA M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
EXTRACTORA In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.6 < 0.1 -
CAMARA M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
BOTELLERO In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 1.6 < 0.1 -
BOTELLERO 1 M EN60898 6kA Curva C 6.0 6.0 1.6 < 0.1 -
BOTELLERO 2 M EN60898 6kA Curva C 6.0 6.0 1.6 < 0.1 -
CAFETERA Y T EN60898 6kA Curva C 6.0 6.0 4.3 < 0.1 -
MOLINILLO In: 16 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.7 0.17 0.10
LAVAVASOS M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
CONGELADOR M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.6 < 0.1 -
MAQ.CUBITOS M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
HIELO In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.5 0.12 0.10
HORNO PAN M EN60898 6kA Curva C 6.0 6.0 1.8 0.15 0.10
EXTRACTOR M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
AIRE In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.9 < 0.1 -
TERMO M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
CORTADORA M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
MOTOR M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
PERSIANA In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.5 0.34 0.10
PLANCHA T EN60898 6kA Curva C 6.0 6.0 4.3 < 0.1 -
FREIDORA T EN60898 6kA Curva C 6.0 6.0 4.3 < 0.1 -
FUERZA M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
Esquema M EN60898 6kA Curva C 6.0 6.0 1.7 < 0.1 -
eléctrico 1- In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.4 0.45 0.10
baños
cocina
mostrador
tomas varias
AGRUP. M EN60898 6kA Curva C 6.0 6.0 1.8 < 0.1 -
ALUMBRADO 1 In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 1.6 < 0.1 -
Circuito 1 M EN60898 6kA Curva C 6.0 6.0 1.6 < 0.1 -
ALUMB. M EN60898 6kA Curva C 6.0 6.0 1.6 < 0.1 -
EMERGENCIAS In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.3 0.37 0.10
ALUMB. M EN60898 6kA Curva C 6.0 6.0 1.6 < 0.1 -
EMERGENCIAS In: 10 A; Un: 240 / 415 V; Icu: 6 kA; Tipo C; Categoría 3 0.3 0.37 0.10
ALUMB. EMERG. M EN60898 6kA Curva C 6.0 6.0 1.6 < 0.1 -
2.7 PROTECCION CONTRA CONTACTOS INDIRECTOS
La instalación eléctrica queda protegida contra contactos indirectos mediante la colocación de

interruptores automáticos diferenciales de sensibilidad de 30 y 300 mA para la protección de los
elementos que eventualmente están concectados a tensión, lo que unido al sistema de puesta a tierra de
las masas da una seguridad total al usuario de los receptores y de acuerdo de lo dispuesto en las Norma
UNE 20.460-4-41
La protección contra contactos indirectos se confiará a interruptores diferenciales y con

escalonamiento de sus sensibilidades de disparo se consigue una protección selectiva quedando sin
servicio solo la zona afectada.
La intensidad diferencial residual o sensibilidad de los diferenciales debe ser tal que garantice el
funcionamiento del dispositivo para la intensidad de defecto del esquema eléctrico.
La intensidad de defecto se calcula según los valores definidos de resistencia de las puestas a tierra,
como:
Ufn
Idef = ——————————————————
(Rmasas + Rneutro)
Esque Tipo Protecciones Idef Sensibilidad

mas (A) (A)
AIRE M IEC60947-2 Instantáneos 28.868 0.030
ACON In: 25 A; Un: 230 V; Id: 30 mA; (I)
DICO M IEC60947-2 Instantáneos
ARCO 28.868 0.030
N In: 25 A; Un: 230 V; Id: 30 mA; (I)
CONS M IEC60947-2 Instantáneos
LAVA 28.868 0.030
VAJIL In: 25 A; Un: 230 V; Id: 30 mA; (I)
LAS
CAMP M IEC60947-2 Instantáneos 28.868 0.030
ANA In: 25 A; Un: 230 V; Id: 30 mA; (I)
EXTR
CAMA M IEC60947-2 Instantáneos 28.868 0.030
RA In: 25 A; Un: 230 V; Id: 30 mA; (I)
BOTE
CAFE T IEC60947-2 Instantáneos 28.868 0.300
TERA In: 25 A; Un: 400 V; Id: 300 mA; (I)
Y
LAVA M IEC60947-2 Instantáneos 28.868 0.030
VASO In: 25 A; Un: 230 V; Id: 30 mA; (I)
S
CONG M IEC60947-2 Instantáneos 28.868 0.030
ELAD In: 25 A; Un: 230 V; Id: 30 mA; (I)
OR
MAQ. M IEC60947-2 Instantáneos 28.868 0.030
CUBI In: 25 A; Un: 230 V; Id: 30 mA; (I)
TOS
HORN M IEC60947-2 Instantáneos 28.868 0.030
O In: 40 A; Un: 230 V; Id: 30 mA; (I)
PAN
EXTR M IEC60947-2 Instantáneos 28.868 0.030
ACTO In: 25 A; Un: 230 V; Id: 30 mA; (I)
R/AP
TERM M IEC60947-2 Instantáneos 28.868 0.030
O In: 25 A; Un: 230 V; Id: 30 mA; (I)
CORT M IEC60947-2 Instantáneos 28.868 0.030
ADOR In: 25 A; Un: 230 V; Id: 30 mA; (I)
A
MOTO M IEC60947-2 Instantáneos 28.868 0.030
R In: 25 A; Un: 230 V; Id: 30 mA; (I)
PERSI T IEC60947-2 Instantáneos
PLAN 28.868 0.300
CHA In: 40 A; Un: 400 V; Id: 300 mA; (I)
FREI T IEC60947-2 Instantáneos 28.868 0.300
DORA In: 40 A; Un: 400 V; Id: 300 mA; (I)
FUER M IEC60947-2 Instantáneos 28.868 0.030
ZA In: 40 A; Un: 230 V; Id: 30 mA; (I)
AGRU M IEC60947-2 Instantáneos 28.868 0.030
P. In: 40 A; Un: 230 V; Id: 30 mA; (I)
ALUM M IEC60947-2 Instantáneos
AGRU 28.868 0.030
P. In: 40 A; Un: 230 V; Id: 30 mA; (I)
ALUM M IEC60947-2 Instantáneos
AGRU 28.868 0.030
P. In: 40 A; Un: 230 V; Id: 30 mA; (I)
ALUM
siendo:
•Tipo = (T)Trifásica, (M)Monofásica.
•I = Intensidad de uso prevista en la línea.
•Idef = Intensidad de defecto calculada.
•Sensibilidad = Intensidad diferencial residual de la protección.
Por otro lado, esta sensibilidad debe permitir la circulación de la intensidad de fugas de la
instalación debida a las capacidades parásitas de los cables. Así, la intensidad de no disparo del
diferencial debe tener un valor superior a la intensidad de fugas en el punto de instalación. La norma
indica como intensidad mínima de no disparo la mitad de la sensibilidad.
Esquemas Tipo Protecciones Inodisparo Ifugas

(A) (A)
AIRE ACONDICONADO M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
ARCON CONSERVACION M IEC60947-2 Instantáneos 0.015 0.001
In: 25 A; Un: 230 V; Id: 30 mA; (I)
LAVAVAJILLAS M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
CAMPANA EXTRACTORA M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
CAMARA BOTELLERO M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
CAFETERA Y MOLINILLO T IEC60947-2 Instantáneos 0.150 0.000
In: 25 A; Un: 400 V; Id: 300 mA; (I)
LAVAVASOS M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
CONGELADOR M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
MAQ.CUBITOS HIELO M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
HORNO PAN M IEC60947-2 Instantáneos 0.015 0.000
In: 40 A; Un: 230 V; Id: 30 mA; (I)
EXTRACTOR AIRE M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
TERMO M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
CORTADORA M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
MOTOR PERSIANA M IEC60947-2 Instantáneos 0.015 0.000
In: 25 A; Un: 230 V; Id: 30 mA; (I)
PLANCHA T IEC60947-2 Instantáneos 0.150 0.000
In: 40 A; Un: 400 V; Id: 300 mA; (I)
FREIDORA T IEC60947-2 Instantáneos 0.150 0.000
In: 40 A; Un: 400 V; Id: 300 mA; (I)
FUERZA M IEC60947-2 Instantáneos 0.015 0.002
In: 40 A; Un: 230 V; Id: 30 mA; (I)
AGRUP. ALUMBRADO 1 M IEC60947-2 Instantáneos 0.015 0.002
In: 40 A; Un: 230 V; Id: 30 mA; (I)
In: 40 A; Un: 230 V; Id: 30 mA; (I)
In: 40 A; Un: 230 V; Id: 30 mA; (I)
2.8 INTENSIDAD DE CORTOCIRCUITO. JUSTIFICACION DE LA ELECCION DE

INTERRUPTORES EN LOS DIFERENRES CUADROS
Según viene indicado en la Guía Técnica de aplicación-Anexo 3 del Ministerio de

ciencia y tecnología, cuya edición está realizada,en septiembre de 2003, y dado el desconocimiento
de la impedancia del circuito de alimentación a la red (impedancia del transformador,red de distribución
y acometida) se admite que en caso de cortocircuito, la tensión en el inicio de las instalaciones de los
usuarios se puede considerar como 0,8 veces la tensión de suministro. Se toma el defecto fase tierra
como el más desfavorable, y además se supone despreciable la inductancia de los cables. Esta
consideración es válida cuando el Centro de Transformación, origen de la alimentación, está situado
fuera del edificio o lugar del suministro afectado, en cuyo caso habría que considerar todas las
impedancias.
Por lo tanto, se puede emplear la siguiente fórmula simplificada:
Icc= 0,8U/R
donde:
Icc intensidad de cortocircuito máxima en el punto considerado.
U tensión de alimentación fase neutro ( 380 V).
R resistencia del conductor de fase entre el punto considerado y la alimentación.
Normalmente el valor de R deberá tener en cuenta la suma de las resistencias de los

conductores entre la Caja General de Protección y el punto considerado en el que se desea calcular el
cortocircuito, por ejemplo el punto donde se emplaza el cuadro con los dispositivos generales de mando
y protección. Para el cálculo de R se considerará que los conductores se encuentran a una temperatura
de 0ºC, para obtener así el valor máximo posible de Icc.
R =ρ S. L /
Siendo:
L = Longitud de la línea (metros)
S = Sección de los conductores ( mm2)
ρ = Resistividad Ω. mm2 /m
Pudiendo considerar la longitud entre la C.G.P y el Cuadro General, de aproximadamente de

10 metros. Y la sección del conductor (en el caso más desfavorable, sin tener en cuenta la
sección de la LGA) de 25 mm2.
Icc= 0,8 x 380 x 10 / 56 x 10 = 5,42 kA.
El poder de corte de todos los interruptores magnetotérmicos instalados en el cuadro general de

mando y protección tienen un poder de corte superior o igual a 6 kA.
CONCLUSIONES


Colegiado 4.234
2.-PLIEGO DE CONDICIONES
− PLIEGO DE CONDICIONES
El objeto de este pliego de condiciones es el de establecer las exigencias que deberán satisfacer
los materiales, su montaje y la realización de las instalaciones que nos ocupan.
3.1.- Calidad de los materiales
3.1.1.- Generalidades
Todos los materiales empleados en la ejecución de la instalación tendrán, como mínimo, las
características especificadas en este Pliego de Condiciones, empleándose siempre materiales
homologados según las normas UNE citadas en la instrucción ITC-BT-02 que les sean de aplicación.
3.1.2.- Conductores eléctricos
Las líneas de alimentación a cuadros de distribución estarán constituidas por conductores

unipolares de cobre aislados de 0,6/1 kV.
Las líneas de alimentación a puntos de luz y tomas de corriente de otros usos estarán
constituidas por conductores de cobre unipolares aislados del tipo H07V-R.
Las líneas de alumbrado de urbanización estarán constituidas por conductores de cobre

aislados de 0,6/1 kV.
3.1.3.- Conductores de neutro
La sección mínima del conductor de neutro para distribuciones monofásicas, trifásicas y de

corriente continua, será la que a continuación se especifica:
Según la Instrucción ITC BT 19 en su apartado 2.2.2, en instalaciones interiores, para tener en

cuenta las corrientes armónicas debidas a cargas no lineales y posibles desequilibrios, la sección del
conductor del neutro será como mínimo igual a la de las fases.
Para el caso de redes aéreas o subterráneas de distribución en baja tensión, las secciones a
considerar serán las siguientes:
•Con dos o tres conductores: igual a la de los conductores de fase.
•Con cuatro conductores: mitad de la sección de los conductores de fase, con un mínimo de 10
mm² para cobre y de 16 mm² para aluminio.
3.1.4.- Conductores de protección
Los conductores de protección desnudos no estarán en contacto con elementos combustibles.
En los pasos a través de paredes o techos estarán protegidos por un tubo de adecuada
resistencia, que será, además, no conductor y difícilmente combustible cuando atraviese partes
combustibles del edificio.
Los conductores de protección estarán convenientemente protegidos contra el deterioro

mecánico y químico, especialmente en los pasos a través de elementos de la construcción.
Las conexiones en estos conductores se realizarán por medio de empalmes soldados sin
empleo de ácido, o por piezas de conexión de apriete por rosca. Estas piezas serán de material
inoxidable, y los tornillos de apriete estarán provistos de un dispositivo que evite su desapriete.
Se tomarán las precauciones necesarias para evitar el deterioro causado por efectos
electroquímicos cuando las conexiones sean entre metales diferentes.
3.1.5.- Identificación de los conductores
Los conductores de la instalación se identificarán por los colores de su aislamiento:
•Negro, gris, marrón para los conductores de fase o polares.
•Azul claro para el conductor neutro.
•Amarillo - verde para el conductor de protección.
•Rojo para el conductor de los circuitos de mando y control.
3.1.6.- Tubos protectores
Clases de tubos a emplear
Los tubos deberán soportar, como mínimo, sin deformación alguna, las siguientes
temperaturas:
•60 °C para los tubos aislantes constituidos por policloruro de vinilo o polietileno.
•70 °C para los tubos metálicos con forros aislantes de papel impregnado.
Diámetro de los tubos y número de conductores por cada uno de ellos
Los diámetros exteriores mínimos y las características mínimas para los tubos en función del
tipo de instalación y del número y sección de los cables a conducir, se indican en la Instrucción ITC BT
21, en su apartado 1.2. El diámetro interior mínimo de los tubos deberá ser declarado por el
fabricante.
3.2.- Normas de ejecución de las instalaciones
3.2.1.- Colocación de tubos
Se tendrán en cuenta las prescripciones generales siguientes, tal y como indica la ITC BT 21.
Prescripciones generales
El trazado de las canalizaciones se hará siguiendo preferentemente líneas paralelas a las

verticales y horizontales que limitan el local dónde se efectúa la instalación.
Los tubos se unirán entre sí mediante accesorios adecuados a su clase que aseguren la
continuidad que proporcionan a los conductores.
Los tubos aislantes rígidos curvables en caliente podrán ser ensamblados entre sí en caliente,
recubriendo el empalme con una cola especial cuando se desee una unión estanca.
Las curvas practicadas en los tubos serán continuas y no originarán reducciones de sección
inadmisibles. Los radios mínimos de curvatura para cada clase de tubo serán los indicados en la
norma UNE EN 5086 -2-2
Será posible la fácil introducción y retirada de los conductores en los tubos después de
colocados y fijados éstos y sus accesorios, disponiendo para ello los registros que se consideren
convenientes, y que en tramos rectos no estarán separados entre sí más de 15 m. El número de
curvas en ángulo recto situadas entre dos registros consecutivos no será superior a tres. Los
conductores se alojarán en los tubos después de colocados éstos.
Los registros podrán estar destinados únicamente a facilitar la introducción y retirada de los
conductores en los tubos, o servir al mismo tiempo como cajas de empalme o derivación.
Cuando los tubos estén constituidos por materias susceptibles de oxidación, y cuando hayan
recibido durante el curso de su montaje algún trabajo de mecanización, se aplicará a las partes
mecanizadas pintura antioxidante.
Igualmente, en el caso de utilizar tubos metálicos sin aislamiento interior, se tendrá en cuenta
la posibilidad de que se produzcan condensaciones de agua en el interior de los mismos, para lo cual
se elegirá convenientemente el trazado de su instalación, previendo la evacuación de agua en los
puntos más bajos de ella y, si fuera necesario, estableciendo una ventilación apropiada en el interior
de los tubos mediante el sistema adecuado, como puede ser, por ejemplo, el empleo de una "te"
dejando uno de los brazos sin utilizar.
Cuando los tubos metálicos deban ponerse a tierra, su continuidad eléctrica quedará
convenientemente asegurada. En el caso de utilizar tubos metálicos flexibles, es necesario que la
distancia entre dos puestas a tierra consecutivas de los tubos no exceda de 10 m.
No podrán utilizarse los tubos metálicos como conductores de protección o de neutro.
Tubos en montaje superficial
Cuando los tubos se coloquen en montaje superficial se tendrán en cuenta además las
siguientes prescripciones:
Los tubos se fijarán a las paredes o techos por medio de bridas o abrazaderas protegidas
contra la corrosión y sólidamente sujetas. La distancia entre éstas será, como máximo, 0.50 metros.
Se dispondrán fijaciones de una y otra parte en los cambios de dirección, en los empalmes y en la
proximidad inmediata de las entradas en cajas o aparatos.
Los tubos se colocarán adaptándolos a la superficie sobre la que se instalan, curvándolos o

usando los accesorios necesarios.
En alineaciones rectas, las desviaciones del eje del tubo con respecto a la línea que une los
puntos extremos no será superior al 2%.
Es conveniente disponer los tubos normales, siempre que sea posible, a una altura mínima de
2.5 m sobre el suelo, con objeto de protegerlos de eventuales daños mecánicos.
En los cruces de tubos rígidos con juntas de dilatación de un edificio deberán interrumpirse los
tubos, quedando los extremos del mismo separados entre sí 5 cm aproximadamente, y
empalmándose posteriormente mediante manguitos deslizantes que tengan una longitud mínima de
20 cm.
Tubos empotrados
Cuando los tubos se coloquen empotrados se tendrán en cuenta, además, las siguientes
prescripciones:
La instalación de tubos empotrados será admisible cuando su puesta en obra se efectúe

después de terminados los trabajos de construcción y de enfoscado de paredes y techos, pudiendo el
enlucido de los mismos aplicarse posteriormente.
Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una
capa de 1 cm de espesor, como mínimo, del revestimiento de las paredes o techos. En los ángulos el
espesor puede reducirse a 0.5 cm.
En los cambios de dirección, los tubos estarán convenientemente curvados, o bien provistos
de codos o "tes" apropiados, pero en este último caso sólo se admitirán los provistos de tapas de
registro.
Las tapas de los registros y de las cajas de conexión quedarán accesibles y desmontables una
vez finalizada la obra. Los registros y cajas quedarán enrasados con la superficie exterior del
revestimiento de la pared o techo cuando no se instalen en el interior de un alojamiento cerrado y
practicable. Igualmente, en el caso de utilizar tubos normales empotrados en paredes, es conveniente
disponer los recorridos horizontales a 50 cm, como máximo, del suelo o techo, y los verticales a una
distancia de los ángulos o esquinas no superior a 20 cm.
Tubos en montaje al aire
Solamente está permitido su uso para la alimentación de máquinas o elementos de movilidad

restringida desde canalizaciones prefabricadas y cajas de derivación fijadas al techo. Se tendrán e
cuenta las siguientes prescripciones:
La longitud total de la conducción en el aire no será superior a 4 metros y no empezará a una

altura inferior a 2 metros.
Se prestará especial atención para que se conserven en todo el sistema, especialmente en las
conexiones, las características mínimas para canalizaciones de tubos al aire, establecidas en la tabla 6
de la instrucción ITC BT 21.
3.2.2.- Cajas de empalme y derivación
Las conexiones entre conductores se realizarán en el interior de cajas apropiadas de material

aislante o, si son metálicas, protegidas contra la corrosión.
Sus dimensiones serán tales que permitan alojar holgadamente todos los conductores que
deban contener, y su profundidad equivaldrá, cuanto menos, al diámetro del tubo mayor más un 50 %
del mismo, con un mínimo de 40 mm para su profundidad y 80 mm para el diámetro o lado interior.
Cuando se quieran hacer estancas las entradas de los tubos en las cajas de conexión, deberán
emplearse prensaestopas adecuados.
En ningún caso se permitirá la unión de conductores por simple retorcimiento o arrollamiento

entre sí de los mismos, sino que deberá realizarse siempre utilizando bornes de conexión montados
individualmente o constituyendo bloques o regletas de conexión. Puede permitirse, asimismo, la
utilización de bridas de conexión. Las uniones deberán realizarse siempre en el interior de cajas de
empalme o de derivación.
Si se trata de cables deberá cuidarse al hacer las conexiones que la corriente se reparta por
todos los alambres componentes, y si el sistema adoptado es de tornillo de apriete entre una arandela
metálica bajo su cabeza y una superficie metálica, los conductores de sección superior a 6 mm2
deberán conectarse por medio de terminales adecuados, comprobando siempre que las conexiones, de
cualquier sistema que sean, no queden sometidas a esfuerzos mecánicos.
Para que no pueda ser destruido el aislamiento de los conductores por su roce con los bordes
libres de los tubos, los extremos de éstos, cuando sean metálicos y penetren en una caja de conexión
o aparato, estarán provistos de boquillas con bordes redondeados o dispositivos equivalentes, o bien
convenientemente mecanizados, y si se trata de tubos metálicos con aislamiento interior, este último
sobresaldrá unos milímetros de su cubierta metálica.
3.2.3.- Aparatos de mando y maniobra
Los aparatos de mando y maniobra (interruptores y conmutadores) serán de tipo cerrado y

material aislante, cortarán la corriente máxima del circuito en que están colocados sin dar lugar a la
formación de arcos permanentes, y no podrán tomar una posición intermedia.
Las piezas de contacto tendrán unas dimensiones tales que la temperatura no pueda exceder
de 65°C en ninguna de ellas.
Deben poder realizarse del orden de 10.000 maniobras de apertura y cierre a la intensidad y
tensión nominales, que estarán marcadas en lugar visible.
3.2.4.- Aparatos de protección
Protección contra sobreintensidades
Los conductores activos deben estar protegidos por uno o varios dispositivos de corte
automático contra las sobrecargas y contra los cortocircuitos.
Aplicación
Excepto los conductores de protección, todos los conductores que forman parte de un circuito,
incluido el conductor neutro, estarán protegidos contra las sobreintensidades (sobrecargas y
cortocircuitos).
Protección contra sobrecargas
Los dispositivos de protección deben estar previstos para interrumpir toda corriente de
sobrecarga en los conductores del circuito antes de que pueda provocar un calentamiento perjudicial
al aislamiento, a las conexiones, a las extremidades o al medio ambiente en las canalizaciones.
El límite de intensidad de corriente admisible en un conductor ha de quedar en todo caso

garantizado por el dispositivo de protección utilizado.
Como dispositivos de protección contra sobrecargas serán utilizados los fusibles calibrados de
características de funcionamiento adecuadas o los interruptores automáticos con curva térmica de
corte.
Protección contra cortocircuitos
Deben preverse dispositivos de protección para interrumpir toda corriente de cortocircuito

antes de que esta pueda resultar peligrosa debido a los efectos térmicos y mecánicos producidos en
los conductores y en las conexiones.
En el origen de todo circuito se establecerá un dispositivo de protección contra cortocircuitos

cuya capacidad de corte estará de acuerdo con la intensidad de cortocircuito que pueda presentarse
en el punto de su instalación.
Se admiten como dispositivos de protección contra cortocircuitos los fusibles de características

de funcionamiento adecuadas y los interruptores automáticos con sistema de corte electromagnético.
Situación y composición
En general, los dispositivos destinados a la protección de los circuitos se instalarán en el

origen de éstos, así como en los puntos en que la intensidad admisible disminuya por cambios debidos
a sección, condiciones de instalación, sistema de ejecución, o tipo de conductores utilizados.
Normas aplicables
Pequeños interruptores automáticos (PIA)
Los interruptores automáticos para instalaciones domésticas y análogas para la protección

contra sobreintensidades se ajustarán a la norma UNE-EN 60-898. Esta norma se aplica a los
interruptores automáticos con corte al aire, de tensión asignada hasta 440 V (entre fases), intensidad
asignada hasta 125 A y poder de corte nominal no superior a 25000 A.
Los valores normalizados de las tensiones asignadas son:
•230 V Para los interruptores automáticos unipolares y bipolares.
•230/400 V Para los interruptores automáticos unipolares.
•400 V Para los interruptores automáticos bipolares, tripolares y tetrapolares.

Los valores 240 V, 240/415 V y 415 V respectivamente, son también valores normalizados.
Los valores preferenciales de las intensidades asignadas son: 6, 10, 13, 16, 20, 25, 32, 40,
50, 63, 80, 100 y 125 A.
El poder de corte asignado será: 1500, 3000, 4500, 6000, 10000 y por encima 15000, 20000
y 25000 A.
La característica de disparo instantáneo de los interruptores automáticos vendrá determinada

por su curva: B, C o D.
Cada interruptor debe llevar visible, de forma indeleble, las siguientes indicaciones:
•La corriente asignada sin el símbolo A precedido del símbolo de la característica de disparo
instantáneo (B,C o D) por ejemplo B16.
•Poder de corte asignado en amperios, dentro de un rectángulo, sin indicación del símbolo de las
unidades.
•Clase de limitación de energía, si es aplicable.
Los bornes destinados exclusivamente al neutro, deben estar marcados con la letra "N".
Interruptores automáticos de baja tensión
Los interruptores automáticos de baja tensión se ajustarán a la norma UNE-EN 60-947-2:

1996.
Esta norma se aplica a los interruptores automáticos cuyos contactos principales están
destinados a ser conectados a circuitos cuya tensión asignada no sobrepasa 1000 V en corriente
alterna o 1500 V en corriente continua. Se aplica cualesquiera que sean las intensidades asignadas,
los métodos de fabricación y el empleo previsto de los interruptores automáticos.
Cada interruptor automático debe estar marcado de forma indeleble en lugar visible con las
siguientes indicaciones:
•Intensidad asignada (In).
•Capacidad para el seccionamiento, si ha lugar.
•Indicaciones de las posiciones de apertura y de cierre respectivamente por O y | si se emplean

símbolos.
También llevarán marcado aunque no sea visible en su posición de montaje, el símbolo de la

naturaleza de corriente en que hayan de emplearse, y el símbolo que indique las características de
desconexión, o en su defecto, irán acompañados de las curvas de desconexión.
Fusibles
Los fusibles de baja tensión se ajustarán a la norma UNE-EN 60-269-1:1998.
Esta norma se aplica a los fusibles con cartuchos fusibles limitadores de corriente, de fusión
encerrada y que tengan un poder de corte igual o superior a 6 kA. Destinados a asegurar la protección
de circuitos, de corriente alterna y frecuencia industrial, en los que la tensión asignada no sobrepase
1000 V, o los circuitos de corriente continua cuya tensión asignada no sobrepase los 1500 V.
Los valores de intensidad para los fusibles expresados en amperios deben ser: 2, 4, 6, 8, 10,
12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250.
Deberán llevar marcada la intensidad y tensión nominales de trabajo para las que han sido
construidos.
Interruptores con protección incorporada por intensidad diferencial residual
Los interruptores automáticos de baja tensión con dispositivos reaccionantes bajo el efecto de
intensidades residuales se ajustarán al anexo B de la norma UNE-EN 60-947-2: 1996.
Esta norma se aplica a los interruptores automáticos cuyos contactos principales están
destinados a ser conectados a circuitos cuya tensión asignada no sobrepasa 1000 V en corriente
alterna o 1500 V en corriente continua. Se aplica cualesquiera que sean las intensidades asignadas.
Los valores preferentes de intensidad diferencial residual de funcionamiento asignada son:

0.006A, 0.01A, 0.03A, 0.1A, 0.3A, 0.5A, 1A, 3A, 10A, 30A.
Características principales de los dispositivos de protección
Los dispositivos de protección cumplirán las condiciones generales siguientes:
•Deberán poder soportar la influencia de los agentes exteriores a que estén sometidos,
presentando el grado de protección que les corresponda de acuerdo con sus condiciones de
instalación.
•Los fusibles irán colocados sobre material aislante incombustible y estarán construidos de
forma que no puedan proyectar metal al fundirse. Permitirán su recambio de la instalación bajo
tensión sin peligro alguno.
•Los interruptores automáticos serán los apropiados a los circuitos a proteger, respondiendo en
su funcionamiento a las curvas intensidad - tiempo adecuadas. Deberán cortar la corriente
máxima del circuito en que estén colocadas, sin dar lugar a la formación de arco permanente,
abriendo o cerrando los circuitos, sin posibilidad de tomar una posición intermedia entre las
correspondientes a las de apertura y cierre. Cuando se utilicen para la protección contra
cortocircuitos, su capacidad de corte estará de acuerdo con la intensidad de cortocircuito que
pueda presentarse en el punto de su instalación, salvo que vayan asociados con fusibles
adecuados que cumplan este requisito, y que sean de características coordinadas con las del
interruptor automático.
•Los interruptores diferenciales deberán resistir las corrientes de cortocircuito que puedan
presentarse en el punto de su instalación, y de lo contrario deberán estar protegidos por fusibles
de características adecuadas.
Protección contra sobretensiones de origen atmosférico
Según lo indicado en la Instrucción ITC BT 23 en su apartado 3.2:
Cuando una instalación se alimenta por, o incluye, una línea aérea con conductores desnudos
o aislados, se considera necesaria una protección contra sobretensiones de origen atmosférico en el
origen de la instalación.
El nivel de sobretensiones puede controlarse mediante dispositivos de protección contra las

sobretensiones colocados en las líneas aéreas (siempre que estén suficientemente próximos al origen
de la instalación) o en la instalación eléctrica del edificio.
Los dispositivos de protección contra sobretensiones de origen atmosférico deben

seleccionarse de forma que su nivel de protección sea inferior a la tensión soportada a impulso de la
categoría de los equipos y materiales que se prevé que se vayan a instalar.
En redes TT, los descargadores se conectarán entre cada uno de los conductores, incluyendo
el neutro o compensador y la tierra de la instalación.
Protección contra contactos directos e indirectos
Los medios de protección contra contactos directos e indirectos en instalación se ejecutarán

siguiendo las indicaciones detalladas en la Instrucción ITC BT 24, y en la Norma UNE 20.460 -4-41.
La protección contra contactos directos consiste en tomar las medidas destinadas a proteger
las personas contra los peligros que pueden derivarse de un contacto con las partes activas de los
materiales eléctricos. Los medios a utilizar son los siguientes:
•Protección por aislamiento de las partes activas.
•Protección por medio de barreras o envolventes.
•Protección por medio de obstáculos.
•Protección por puesta fuera de alcance por alejamiento.
•Protección complementaria por dispositivos de corriente diferencial residual.
Se utilizará el método de protección contra contactos indirectos por corte de la alimentación

en caso de fallo, mediante el uso de interruptores diferenciales.
La corriente a tierra producida por un solo defecto franco debe hacer actuar el dispositivo de
corte en un tiempo no superior a 5 s.
Una masa cualquiera no puede permanecer en relación a una toma de tierra eléctricamente
distinta, a un potencial superior, en valor eficaz, a:
•24 V en los locales o emplazamientos húmedos o mojados.
•50 V en los demás casos.
Todas las masas de una misma instalación deben estar unidas a la misma toma de tierra.
Como dispositivos de corte por intensidad de defecto se emplearán los interruptores diferenciales.
Debe cumplirse la siguiente condición:
VcR <=——Is
Donde:
•R: Resistencia de puesta a tierra (Ohm).
•Vc: Tensión de contacto máxima (24 V en locales húmedos y 50 V en los demás casos).
•Is: Sensibilidad del interruptor diferencial (valor mínimo de la corriente de defecto, en A, a

partir del cual el interruptor diferencial debe abrir automáticamente, en un tiempo conveniente,
la instalación a proteger).
3.2.5.- Instalaciones en cuartos de baño o aseo
La instalación se ejecutará según lo especificado en la Instrucción ITC BT 27.
Para las instalaciones en cuartos de baño o aseo se tendrán en cuenta los siguientes
volúmenes y prescripciones:
•VOLUMEN 0: Comprende el interior de la bañera o ducha. En un lugar que contenga una ducha
sin plato, el volumen 0 está delimitado por el suelo y por un plano horizontal a 0.05 m por
encima el suelo.
•VOLUMEN 1: Está limitado por el plano horizontal superior al volumen 0, es decir, por encima
de la bañera, y el plano horizontal situado a 2,25 metros por encima del suelo. El plano vertical
que limita al volumen 1 es el plano vertical alrededor de la bañera o ducha.
•VOLUMEN 2: Está limitado por el plano vertical tangente a los bordes exteriores de la bañera y
el plano vertical paralelo situado a una distancia de 0,6 m; y entre el suelo y plano horizontal
situado a 2,25 m por encima del suelo.
•VOLUMEN 3: Esta limitado por el plano vertical límite exterior del volumen 2 y el plano vertical
paralelo situado a una distancia de éste de 2,4 metros. El volumen 3 está comprendido entre el
suelo y una altura de 2,25 m.
Para el volumen 0 el grado de protección necesario será el IPX7, y no está permitida la

instalación de mecanismos.
En el volumen 1, el grado de protección habitual será IPX4, se utilizará el grado IPX2 por
encima del nivel más alto de un difusor fijo, y el IPX5 en los equipos de bañeras de hidromasaje y en
baños comunes en los que se puedan producir chorros de agua durante su limpieza. Podrán ser
instalados aparatos fijos como calentadores de agua, bombas de ducha y equipo eléctrico para
bañeras de hidromasaje que cumplan con su norma aplicable, si su alimentación está protegida
adicionalmente con un dispositivo de corriente diferencial de valor no superior a 30 mA.
En el volumen 2, el grado de protección habitual será IPX4, se utilizará el grado IPX2 por
encima del nivel más alto de un difusor fijo, y el IPX5 en los baños comunes en los que se puedan
producir chorros durante su limpieza. Se permite la instalación de bloques de alimentación de
afeitadoras que cumplan con la UNE EN 60.742 o UNE EN 61558-2-5. Se podrán instalar también
todos los aparatos permitidos en el volumen 1, luminarias, ventiladores, calefactores, y unidades
móviles de hidromasaje que cumplan con su normativa aplicable, y que además estén protegidos con
un diferencial de valor no superior a 30 mA.
En el volumen 3 el grado de protección necesario será el IPX5, en los baños comunes cuando se
puedan producir chorros de agua durante su limpieza. Se podrán instalar bases y aparatos protegidos
por dispositivo de corriente diferencial de valor no superior a 30 mA.
3.2.6.- Red equipotencial
Se realizará una conexión equipotencial entre las canalizaciones metálicas existentes (agua
fría, caliente, desagüe, calefacción, gas, etc.) y las masas de los aparatos sanitarios metálicos y todos
los demás elementos conductores accesibles, tales como marcos metálicos de puertas, radiadores,
etc. El conductor que asegure esta protección deberá estar preferentemente soldado a las
canalizaciones o a los otros elementos conductores, o si no, fijado solidariamente a los mismos por
collares u otro tipo de sujeción apropiado a base de metales no férreos, estableciendo los contactos
sobre partes metálicas sin pintura. Los conductores de protección de puesta a tierra, cuando existan,
y de conexión equipotencial deben estar conectados entre sí. La sección mínima de este último estará
de acuerdo con lo dispuesto en la Instrucción ITC-BT-19 para los conductores de protección.
3.2.7.- Instalación de puesta a tierra
Estará compuesta de toma de tierra, conductores de tierra, borne principal de tierra y

conductores de protección. Se llevarán a cabo según lo especificado en la Instrucción ITC-BT-18.
Naturaleza y secciones mínimas
Los materiales que aseguren la puesta a tierra serán tales que:
El valor de la resistencia de puesta a tierra esté conforme con las normas de protección y de
funcionamiento de la instalación, teniendo en cuenta los requisitos generales indicados en la ITC-BT-
24 y los requisitos particulares de las Instrucciones Técnicas aplicables a cada instalación.
Las corrientes de defecto a tierra y las corrientes de fuga puedan circular sin peligro,
particularmente desde el punto de vista de solicitaciones térmicas, mecánicas y eléctricas.
En todos los casos los conductores de protección que no formen parte de la canalización de
alimentación serán de cobre con una sección al menos de: 2,5 mm² si disponen de protección
mecánica y de 4 mm² si no disponen de ella.
Las secciones de los conductores de protección, y de los conductores de tierra están definidas
en la Instrucción ITC-BT-18.
Tendido de los conductores
Los conductores de tierra enterrados tendidos en el suelo se considera que forman parte del
electrodo.
El recorrido de los conductores de la línea principal de tierra, sus derivaciones y los

conductores de protección, será lo más corto posible y sin cambios bruscos de dirección. No estarán
sometidos a esfuerzos mecánicos y estarán protegidos contra la corrosión y el desgaste mecánico.
Conexiones de los conductores de los circuitos de tierra con las partes metálicas y masas y con los
electrodos
Los conductores de los circuitos de tierra tendrán un buen contacto eléctrico tanto con las
partes metálicas y masas que se desea poner a tierra como con el electrodo. A estos efectos, las
conexiones deberán efectuarse por medio de piezas de empalme adecuadas, asegurando las
superficies de contacto de forma que la conexión sea efectiva por medio de tornillos, elementos de
compresión, remaches o soldadura de alto punto de fusión. Se prohibe el empleo de soldaduras de
bajo punto de fusión tales como estaño, plata, etc.
Los circuitos de puesta a tierra formarán una línea eléctricamente continua en la que no
podrán incluirse en serie ni masas ni elementos metálicos cualquiera que sean éstos. La conexión de
las masas y los elementos metálicos al circuito de puesta a tierra se efectuará siempre por medio del
borne de puesta a tierra. Los contactos deben disponerse limpios, sin humedad y en forma tal que no
sea fácil que la acción del tiempo destruya por efectos electroquímicos las conexiones efectuadas.
Deberá preverse la instalación de un borne principal de tierra, al que irán unidos los
conductores de tierra, de protección, de unión equipotencial principal y en caso de que fuesen
necesarios, también los de puesta a tierra funcional.
Prohibición de interrumpir los circuitos de tierra
Se prohibe intercalar en circuitos de tierra seccionadores, fusibles o interruptores. Sólo se

permite disponer un dispositivo de corte en los puntos de puesta a tierra, de forma que permita medir
la resistencia de la toma de tierra.
5.2.8.- Alumbrado
Alumbrados especiales
Los puntos de luz del alumbrado especial deberán repartirse entre, al menos, dos líneas
diferentes, con un número máximo de 12 puntos de luz por línea, estando protegidos dichos circuitos
por interruptores automáticos de 10 A de intensidad nominal como máximo.
Las canalizaciones que alimenten los alumbrados especiales se dispondrán a 5 cm como

mínimo de otras canalizaciones eléctricas cuando se instalen sobre paredes o empotradas en ellas, y
cuando se instalen en huecos de la construcción estarán separadas de ésta por tabiques
incombustibles no metálicos.
Deberán ser provistos de alumbrados especiales los siguientes locales:
•Con alumbrado de emergencia: Los locales de reunión que puedan albergar a 100 personas o
más, los locales de espectáculos y los establecimientos sanitarios, los establecimientos cerrados
y cubiertos para más de 5 vehículos, incluidos los pasillos y escaleras que conduzcan al exterior
o hasta las zonas generales del edificio.
•Con alumbrado de señalización: Los estacionamientos subterráneos de vehículos, teatros y

cines en sala oscura, grandes establecimientos comerciales, casinos, hoteles, establecimientos
sanitarios y cualquier otro local donde puedan producirse aglomeraciones de público en horas o
lugares en que la iluminación natural de luz solar no sea suficiente para proporcionar en el eje
de los pasos principales una iluminación mínima de 1 lux.
•Con alumbrado de reemplazamiento: En quirófanos, salas de cura y unidades de vigilancia

intensiva de establecimientos sanitarios.
Alumbrado general
Las redes de alimentación para puntos de luz con lámparas o tubos de descarga deberán estar
previstas para transportar una carga en voltamperios al menos igual a 1.8 veces la potencia en vatios
de las lámparas o tubos de descarga que alimenta. El conductor neutro tendrá la misma sección que
los de fase.
Si se alimentan con una misma instalación lámparas de descarga y de incandescencia, la

potencia a considerar en voltamperios será la de las lámparas de incandescencia más 1.8 veces la de
las lámparas de descarga.
Deberá corregirse el factor de potencia de cada punto de luz hasta un valor mayor o igual a
0.90, y la caída máxima de tensión entre el origen de la instalación y cualquier otro punto de la
instalación de alumbrado, será menor o igual que 3%.
Los receptores consistentes en lámparas de descarga serán accionados por interruptores

previstos para cargas inductivas, o en su defecto, tendrán una capacidad de corte no inferior al doble
de la intensidad del receptor. Si el interruptor acciona a la vez lámparas de incandescencia, su
capacidad de corte será, como mínimo, la correspondiente a la intensidad de éstas más el doble de la
intensidad de las lámparas de descarga.
En instalaciones para alumbrado de locales donde se reuna público, el número de líneas

deberá ser tal que el corte de corriente en una cualquiera de ellas no afecte a más de la tercera parte
del total de lámparas instaladas en dicho local.
3.3.- Pruebas reglamentarias
3.3.1.- Comprobación de la puesta a tierra

La instalación de toma de tierra será comprobada por los servicios oficiales en el momento de dar de
alta la instalación. Se dispondrá de al menos un punto de puesta a tierra accesible para poder realizar
la medición de la puesta a tierra.
3.3.2.- Resistencia de aislamiento
Las instalaciones eléctricas deberán presentar una resistencia de aislamiento, expresada en

ohmios, por lo menos igual a 1000xU, siendo U la tensión máxima de servicio expresada en voltios,
con un mínimo de 250.000 ohmios.
El aislamiento de la instalación eléctrica se medirá con relación a tierra y entre conductores,

mediante la aplicación de una tensión continua suministrada por un generador que proporcione en
vacío una tensión comprendida entre 500 y 1000 V y, como mínimo, 250 V con una carga externa de
100.000 ohmios.
3.4.- Condiciones de uso, mantenimiento y seguridad
La propiedad recibirá a la entrega de la instalación, planos definitivos del montaje de la

instalación, valores de la resistencia a tierra obtenidos en las mediciones, y referencia del domicilio
social de la empresa instaladora.
No se podrá modificar la instalación sin la intervención de un Instalador Autorizado o Técnico

Competente, según corresponda.
Cada cinco años se comprobarán los dispositivos de protección contra cortocircuitos, contactos
directos e indirectos, así como sus intensidades nominales en relación con la sección de los
conductores que protegen.
Las instalaciones del garaje serán revisadas anualmente por instaladores autorizados
libremente elegidos por los propietarios o usuarios de la instalación. El instalador extenderá un boletín
de reconocimiento de la indicada revisión, que será entregado al propietario de la instalación, así
como a la delegación correspondiente del Ministerio de Industria y Energía.
Personal técnicamente competente comprobará la instalación de toma de tierra en la época en

que el terreno esté más seco, reparando inmediatamente los defectos que pudieran encontrarse.
3.5.- Certificados y documentación
Al finalizar la ejecución, se entregará en la Delegación del Ministerio de Industria

correspondiente el Certificado de Fin de Obra firmado por un técnico competente, acompañado del
boletín o boletines de instalación firmados por un Instalador Autorizado.
Al titular de la instalación se le entregará una copia del Proyecto de Instalación de Baja Tensión,
Certificado de Dirección de obra, Certificado de inspección de un organismo de control si este es
requerido y Certificado de instalación.
CONCLUSIONES


Colegiado 4.234
4.-PRESUPUESTO
4.1 PRESUPUESTO
CONCEPTO CANTIDAD PRECIO IMPORTE
ML LINEA DERIVACIÓN
Línea de derivación aislada Rz-K 0,6/1 kv. De 4x35 mm2 de conductor cobre bajo tubo de 90 mm,
incluido tendido del conductor en su interior así como p/p de tubo y terminales correspondientes.
10,00
_______________________________________
28,00 280,00
Ud CUADRO AUTOMATICOS LOCAL PUBLICA CONCURRENCIA

Cuadro tipo de distribución, protección y mando para local con uso de pública concurrencia, formado
por un cuadro doble aislamiento ó armario metálico de empotrar ó superficie con puerta, incluido carri-
les, embarrados de circuito y protección, IGA-80A(III+N).
Totalmente cableado, conexionado y rotulado.
1,00
_______________________________________
1.607,35 1.607,35
Ud MODULO DE CONTADORES
Módulo de contadores según NORMA IBERDROLA; placa base de poliester mecánizada para
el montaje d 1 contador trifásico combinado, homologado por la compañía suministradora
incluido cableado y accesorios y el grado de protección IP 80
Totalmente montado e instalado.
1,00
_______________________________________
325,00 325,00
ML CIRCUITO ELEC. USOS VARIOS 3X1,5 mm2 (H07Z1)
Circuito eléctrico para interior del edificio, realizado bajo tubo curvable, corrugado, reforzado no pro-
pagador de llama empotrado en obra de fábrica (paredes, techos y falsos techos) de 20mm de diá-
metro y conductores de cobre con aislamiento 07Z1-K, es decir, libre de halógenos y no propagado-
res de llama, sección 2x1,5 mm2+T en sistema monofásico, incluido p./p. de cajas de registro y re-
gletas de conexión.
250,00
_______________________________________
2,95 737,50
ML CIRCUITO ELEC. USOS VARIOS 3X2,5 mm2 (H07Z1)

Circuito eléctrico para interior del local, realizado bajo tubo curvable, corrugado, reforzado no propa-
gador de llama empotrado en obra de fábrica (paredes, techos y falsos techos) de 20mm de diámetro
y conductores de cobre con aislamiento 07Z1-K, es decir, libre de halógenos y no propagadores de
llama y sección 2x2,5mm2+T, en sistema monofásico, (activo, neutro y protección), incluido p./p. de
cajas de registro y regletas de conexión.
230,00
_______________________________________
3,15 472,50
ML CIRCUITO ELEC. EQUIPO A.A. 3X4 mm2 (H07Z1)

Circuito eléctrico para el interior del edificio, realizado bajo tubo curvable, corrugado, reforzado no
propagador de llama empotrado en obra de fábrica (paredes, techos y falsos techos) de 20mm de diá-
metro y conductores de cobre con aislamiento 07Z1-K, es decir, libre de halógenos y no propagado-
res de llama y sección 2x4mm2+T, en sistema monofásico, (activo, neutro y protección), incluido
p./p. de cajas de registro y regletas de conexión.
4,00
_______________________________________
5,52 22,08
ML CIRCUITO ELEC. HORNO 3X6 mm2 (H07Z1)
Circuito eléctrico para interior de local, realizado bajo tubo curvable, corrugado, reforzado no propaga-
dor de llama empotrado en obra de fábrica (paredes, techos y falsos techos) de 20mm de diámetro y
conductores de cobre con aislamiento 07Z1-K, es decir, libre de halógenos y no propagadores de lla-
ma y sección 2x6mm2+T, en sistema monofásico, (activo, neutro y protección), incluido p./p.de ca-
jas de registro y regletas de conexión.
10,00
_______________________________________
6,90 690,00
ML CIRCUITO ELEC. CAFETERA 5X2,5 mm2 (H07Z1)
conductores de cobre con aislamiento 0750V LH, es decir, libre de halógenos y no propagadores de lla-
ma , en sistema trifásico de 5x2,5 mm2 (activo, neutro y protección), incluido p./p.de cajas de registro
y regletas de conexión.
10,00
_______________________________________
4,20 420,00
ML CIRCUITO ELEC. PLANCHA 5X4 mm2 (H07Z1)
ma , en sistema trifásico de 5x4 mm2 (activo, neutro y protección), incluido p./p.de cajas de registro
9,00
_______________________________________
5,70 51,13
ML CIRCUITO ELEC. FREIDORA 5X6 mm2 (H07Z1)
ma , en sistema trifásico de 5x6 mm2 (activo, neutro y protección), incluido p./p.de cajas de registro
10,00
_______________________________________
7,10 71,00
Ud BASE ENCHUFE SCHUKO

Base enchufe bipolar con T.T. lateral SIMON, realizada en tubo PVC corrugado y conductor de co-
bre unipolar aislado para una tensión nominal de 750V y sección 3,5mm2., (activo, neutro y protec-
ción), incluida caja de registro, caja mecanismo universal con tornillo, base enchufe de 16A (II+T.T.)
totalmente montado e instalado.
23,00
_______________________________________
28,77 661,71
Ud BASE ENCHUFE CETAC

Base enchufe bipolar con T.T. lateral CETAC, realizada en tubo PVC corrugado y conductor de co-
bre unipolar aislado para una tensión nominal de 750V y sección 3,5mm2., incluida caja de registro
caja mecanismo universal con tornillo, base enchufe de 16A (III+N+T.T.+clavija)
totalmente montado e instalado.
3,00
_______________________________________
42,75 128,25
Ud PUNTO DE LUZ DE EMERGENCIA

Punto de luz emergencia realizado en tubo PVC corrugado y conductor de cobre unipolar aislado para
una tensión nominal de 750V y 2x1,5mm2+T de sección nominal, empotrado y aislado con tubo
de PVC corrugado de 20mm incluiso mecanismos de 1ª calidad empotrados y p.p. De cajas de
derivación y línea de alimentación, conexiones y ayudas de albañilería.
8,00
_______________________________________
20,42 163,36
Ud BLOQUE AUTONOMO DE EMERGENCIA 70 Lúm.

Punto de luz de emergencia realizado en canalización PVC corrugado de 21 mm. diámetro y
conductores rígidos de cobre aislados para una tensión nominal 750V de 1,5mm2 incluido
aparato de emergencia fluorescente modelo F-200 EXTRAPLANA de NORMALUX ó similar,
batería: 6,0V, 1,5aH, 1,8W; grado deprotección IP 44, con señalizador permanente
(aparato a tensión), con autonomía superior a 1 hora, alimentación a 220V. construidos según
UNE 20-392-93 y EN 60 598-2-22; i/mámpara fluorescente, base de enchufe, etiqueta de
señalización, montaje, pequeño material y conexionado.
2,00
_______________________________________
65,35 130,70
UD CIRCUITO ELEC. ALUMB. EMERGENCIA 3X1,5 mm2 (H07Z1)

Línea de alimentación para alumbrado de emergencia y señalización, instalación con tubo de
PVC corrugado de 20 mm2 y conductores F-750 v de 2x1,5 mm2+T; incluso p.p. de cajas
accesorios y ayudas.
2,00
_______________________________________
60,00 120,00
Ud CIRCUITO TIRA DE LEDS

Línea de alimentación de tira de Leds para cubrir barra a modo decorativo de 230 v color azul.
1,00
_______________________________________
510,00 510,00
Ud TOMA INTERRUPTOR
Toma de interruptor sencillo SIMON 75V blanco con conductor de 2x1.5 mm2 de sección nominal,
con un aislamiento de 750 V LH, bajo tubo flexible de 25mm de diámetro incluso
p.p. Caja de derivación, totalmente montado e instalado.
10,00
_______________________________________
25,00 250,00
Ud TOMA DE TELEFONO NIESSEN
Toma de teléfono realizada con tubo PVC corrugado de M20/gp5 y guía de alambre galvanizado, pa-
ra instalación de línea telefónica, incluyendo caja de registro, caja de mecanismo universal con torni-
llos, toma de teléfono de 4 contactos Niessen ó similar, totalmente montado e instalado.
1,00
_______________________________________
30,53 30,53
Ud TOMA TV-R/SAT NIESSEN
Toma para TV-R/SAT realizada con tubo PVC corrugado de M20/gp5, incluida caja de registro, caja
universal con tornillos, toma TV-R/SAT Niessen ó similar, totalmente instalado.
2,00
_______________________________________
38,08 76,16
Ud LAMPARAS COLGANTES 4X18 W

Lámpara colgante en botellero de color aluminio, i/reactancia, sistema de fijación, pequeño material
y conexionado.
3,00
_______________________________________
109,00 327,00
Ud PANTALLA FLUORESCENTE 2X36W

Luminaria estructural sin difusor. Fabricada en aluminio extrusionado. Reflector interior de aluminio
Equipada con dos lámparas fluorescentes de 36W, para techo. Reactancia electromagnética,
grado de protección IP 20/CLASE I, modelo LAMP BASIC o similar, i/ - sistema de fijación,
pequeño material y conexionado.
8,00
_______________________________________
45,00 360,00
Ud FOCO LED DOWNLIGHT 22 W
Foco de led Downlight 22W, empotrado en techo con equipamiento electromagnético
o electrónico encapsulado y separado. Fabricado en inyección de policarbonato, interior
metalizado por disposición al vacío y aro exterior, grado de protección IP 20/CLASE I,
i./reactancia, sistema de fijación, pequeño material y conexionado.
9,00
_______________________________________
75,00 675,00
Ud LAMPARA LEDS 7 W
Lámpara de led modelo Sylvania 7W, empotrado en techo con equipamiento electromagnético
o electrónico encapsulado y separado. i./reactancia, sistema de fijación, pequeño material
y conexionado.
30,00
_______________________________________
23,00 690,00
Ud EMPOTABLE CRISTAL
Aplique redondo estanco decorativo para montaje en techo. Con cuerpo de vidrio
incluyendo replanteo, accesorios de anclaje y conexionado.
30,00
______________________________________
26,00 780,00
Pa. PARTIDA A JUSTIFICAR PROYECTO Y O.C.A.
Partida alzada a justificar para el Organismo de Control Autorizado por Industria, dirección
de obra y Proyecto con esquemas unifilares más lo necesario, tasas del colegio de Ingenieros.
1,00
______________________________________
1.800,00 1.800,00
Pa. TRAMITACION Y EXTENSION DEL BOLETIN

Partida alzada a justificar para derechos de extensión de boletín de Inductria, icluso p.p.
E planos, esquemas y documentación necesaria para la contratación con Iberdrola.
1,00
______________________________________
250,00 250,00
Ud LINEA CORRIENTE RACK SONIDO

Línea de corriente con conductor de 2,5 mm2 desección nominal, con aislamiento
de 750 V LH , bajo tubo corrugado flexible de 25 mm, incluso
p.p. material, mano de obra, construido según REBT
1,00
______________________________________
600,00 600,00
Ud MANIOBRA APERTURA PERSIANA

Maniobra de apertura de persiana de cuadro general a motor, con conductor de 1,5 mm2 de
sección nominal, con aislamiento de 750 V LH , bajo tubo corrugado flexible de 25 mm, incluso
p.p. De elementos de conexión, mano de obra, construido según REBT
1,00
______________________________________
600,00 600,00
______________
TOTAL INSTALACION ELECTRICA 12.829,27 €
Asciende el presente presupuesto a la cantidad de DOCE MIL OCHOCIENTOS

VEINTINUEVE EUROS CON VEINTISIETE CENTIMOS.
CONCLUSIONES


Colegiado 4.234
5.-ESTUDIO BASICO DE SEGURIDAD Y SALUD

ESTUDIO BASICO DE SEGURIDAD Y SALUD
5.1 ANTECEDENTES Y DATOS GENERALES.
Objeto y autor del estudio básico de seguridad y salud.
El presente Estudio Básico de Seguridad y Salud está redactado para dar cumplimiento
al Real Decreto 1627/1997, de 24 de NOVIEMBRE, por el que se establecen disposiciones mínimas
deseguridad y salud en las obras de construcción, en el marco de la Ley 31/1995 de 8
denoviembre, de Prevención de Riesgos Laborales.
Su autor es Sr. Enrique GONZALEZ DIAZ - Ingeniero Técnico - Colegiado nº 4.234.
De acuerdo con el artículo 7 del citado R.D. 1627/1997, el objeto del Estudio Básico de
Seguridad y Salud es servir de base para que el contratista elabore el correspondiente Plan de
Seguridad y Salud en el Trabajo, en el que se analizarán, estudiarán, desarrollarán y
complementarán las previsiones contenidas en este documento, en función de su propio sistema de
ejecución de la obra.
5.2 NORMATIVA DE APLICACION
− Ley 31/1995 de 8 de noviembre, de Prevención de Riesgos Laborables.

−
− Real Decreto 485/1997 de 14 de JUNIO , sobre Señalización de seguridad en el trabajo.
−
- Real decreto 486/1997 de 14 de JUNIO, sobre seguridad y Salud en los lugares de
trabajo.
- Real decreto 487/1997 de 14 de JUNIO, sobre Manipulación de cargas.
−
- Real decreto 773/1997 de 30 de mayo, sobre utilización de Equipos de Protección Individual.
−
− Real Decreto 39/1997 de 17 de enero, Reglamento de los Servicios de Prevención.
−
− Real Decreto 1215/1997 de 18 de julio, sobre Utilización de Equipos de Trabajo.
−
− Real Decreto 1627/1997 de 24 de NOVIEMBRE, por el que se establecen
disposiciones mínimas de seguridad y salud en las obras de construcción.
−
− Estatuto de los Trabajadores (Ley 871980, Ley 32/1994, Ley 11/1994)
−
- Ordenanza de Trabajo de Construcción, Vidrio y Cerámica (O.M. 28-08-70, O.M. 28-07-77, OM,
4-07-83, en los títulos no derogados)
5.3 IDENTIFICACION DE LA OBRA OBJETO DEL ESTUDIO DE SEGURIDAD
-PROYECTO DE INSTALACION ELECTRICA DE BAJA TENSION EN EN LOCAL DESTINADO

A BAR-CAFETERIA
-EMPLAZAMIENTO: ALAMEDA DE URQUIJO, 48 IZQ./IZQ. 48010 BILBAO
-TITULAR: PROPIEDAD ASLANJU 2002 S.L.

-INGENIERO TECNICO: Enrique GONZALEZ DIAZ
-Duración prevista de la obra:2 Semanas.
-Número máximo de trabajadores simultáneamente en la obra: Tres
-Número de horas de trabajo para la realización de la obra: 80 horas.
5.4 RIESGOS Y MEDIDAS PREVENTIVAS A ADOPTAR

5.4.1 RIESGOS MAS FRECUENTES:
- Caída de personas al mismo nivel.

- Caída de personas a distinto nivel.
- Cortes por manejo de herramientas manuales.
- Cortes por manejo de las guías y conductores.
- Golpes por herramientas manuales.
- Quemaduras.
5.4.2 RIESGOS DETECTABLES DURANTE LAS PRUEBAS DE CONEXIONADO Y PUESTA EN

SERVICIO DE LA INSTALACIÓN MÁS COMUNES:
- Electrocución o quemaduras por la mala protección de cuadros eléctricos.

- Electrocución o quemaduras por maniobras incorrectas en las líneas.
- Electrocución o quemaduras por uso de herramientas sin aislamiento.
- Electrocución o quemaduras por puenteo de los mecanismos de protección (disyuntores
diferenciales, etc.).
- Electrocución o quemaduras por conexionados directos sin clavijas macho-hembra.
5.4.3 MEDIDAS PREVENTIVAS
-En la fase de obra de apertura y cierre de rozas se esmerará el orden y la limpieza de la obra,
para evitar los riesgos de pisadas o tropezones.
-A cada enchufe se debe conectar una sola clavija no sobrecargues los enchufes conec-
tando hilos empalmados de diversos aparatos.
-Cuida del buen estado de los cables de alimentación. Evita que sean aprisionados porel paso de
vehículos pesados. Cuélgalos siempre que sea posible o protégelos cuando se apoyen en el suelo.
-No anules nunca los dipositivos de seguridad de la instalación (diferenciales,magnetotér-

micos, tomas de tierra –picas-).Si estos dispositivos desconectan es porque alguna máquina está
averiada, avisa a tus mandos para que se repare.
-No manipules, ni trates de reparar instalaciones o màquinas eléctricas. Cuando sea preciso
hacerlo, avisa a un electricista.
-Al empezar a trabajar con un aparato eléctrico primero comprueba el correcto estado de las
conexiones, cable de alimentación interruptor etc. Si observas alguna deficiencia, pide que se
repare antes de conectarlo.
-Para retirar una clavija del enchufe, tira de la clavija, nunca del cable de alimentación.
-NO CONECTES NUNCA UN APARATO ELÉCTRICO INTRODUCIENDO CABLES

PELADOS EN EL ENCHUFE.
-Conecta y desconecta aparatos eléctricos por medio del interruptor correspondiente.

-No se deben empalmar las mangueras eléctricas de deben utilizar alargaderas con conectores
estancos.
-Los cuadros eléctricos deben permanecer cerrados para evitar cualquier contacto fortuito
con partes en tensión.
-No utilices aparatos eléctricos cuando tengas los pies ó las manos mojados.
-Aunque un tendido eléctrico parezca muy lejano de tu lugar de trabajo, si no está prote-
gido (cable desnudo), y tienes que transportar objetos metálicos de cierta longitud como(escaleras, barras
de acero, andamios sobre ruedas etc), ten en cuenta que existe la posibilida de que puedan tocar la i
nstalación y electrocutarte.
-La iluminación en los tajos no será inferior a las 100 luces, medidos a 2 m. del suelo.
-La iluminación mediante portátiles se efectuará utilizando «portalamparas estancos con mango
aislante», y rejilla de protección de la bombilla, alimentados a 24 voltios.
-Se prohíbe el conexionado de cables a los cuadros de suministro eléctrico de obra, sin la
utilización de las clavijas macho-hembra.
-Las escaleras de mano a utilizar, serán del tipo «tijera», dotadas con zapatas antideslizantes y
cadenilla limitadora de apertura, para evitar los riesgos por trabajos realizados sobre superficies
inseguras y estrechas.
-Se prohíbe en general en esta obra, la utilización de escaleras de mano o de andamios sobre
borriquetas, en lugares con riesgo de caída desde altura durante los trabajos de electricidad, si antes no
se han instalado las protecciones de seguridad adecuadas.
-Las herramientas a utilizar por los electricistas instaladores, estarán protegidas con material
aislante normalizado contra los contactos con la energía eléctrica.
-El montaje de aparatos eléctricos (magnetotérmicos, disyuntores, etc.) será ejecutado siempre
por personal especialista, en prevención de los riesgos por montajes incorrectos.
-Para evitar la conexión accidental a la red, de la instalación eléctrica del edificio, el último
cableado que se ejecutará será el que vaya del cuadro general al de la "Compañía Suministradora",
guardando en lugar seguro los mecanismos necesarios para la conexión, que serán los últimos en
instalarse.
-Las pruebas de funcionamiento de la instalación eléctrica serán anunciadas a todo el personal

de la obra antes de ser iniciadas, para evitar accidentes.
-Todas las puestas en carga, tanto provisionales como definitivas de la instalación eléctrica será
coordinada por una única persona que será el máximo responsable (el encargado de los electricistas) del
equipo de electricistas en esta obra.
-Antes de hacer entrar en carga a la instalación eléctrica se hará una revisión en profundidad de
las conexiones de mecanismos, protecciones y empalmes de los cuadros generales eléctricos directos o
indirectos, de acuerdo con el Reglamento Electrotécnico de Baja Tensión.
-Antes de hacer entrar en servicio las celdas de transformación se procederá a comprobar la

existencia real en la sala, de la banqueta de maniobras, pérdidas de maniobra, extintores de polvo
químico seco y botiquín, y que los operarios se encuentran vestidos con las prendas de protección
personal. Una vez comprobados estos puntos, se procederá a dar la orden de entrada en servicio.
5.5 EQUIPOS DE PROTECCIÓN PERSONAL

Todo elemento de protección individual se ajustará al R.D. 1407/1992 por el que se regulan las
condiciones para la comercialización de los equipos individuales.
A efectos de dicho R.D. Se consideran conformes:
Los EPI´S del apartado 1 del artículo 7 (aquellos “en que debido a su diseño sencillo, el usuario
pueda juzgar por sí mismo su eficacia contra riesgos mínimos”, llevarán el marcado CE y Declaración de
Conformidad, a que se refiere el artículo 10 pueda ser presentada por el fabricante y/o su mandatario en
la C.E.E. Vendrán a ser:
- Casco de polietileno, para utilizar durante los desplazamientos por la obra y en lugares con riesgo
de caída de objetos o de golpes.
- Botas aislantes de electricidad (conexiones).
- Botas de seguridad.
- Guantes aislantes.
- Ropa de trabajo.
- Cinturón de seguridad.
- Banqueta de maniobra.
- Alfombra aislante.
- Comprobadores de tensión.
- Herramientas aislantes.
5.6 FORMACION
Todo el personal debe recibir al ingresar en la obra, una exposición de los métodos de trabajo y
de los riesgos que estos pudieran entrañar, juntamente con las medidas de seguridad que deberán
emplear.
5.7 MEDICINA PREVENTIVA Y PRIMEROS AUXILIOS

El servicio médico de la empresa contratista, de acuerdo con la legislación vigente, será el
encargado de velar por las condiciones hihiénicas que debe reunir el centro de trabajo, tales como
higiene en el trabajo, higiene personal de obra mediante reconocimiento, vigilancia de la salud con
reconocimiento médico, etc..
De acuerdo con el R.D. 1627/97 por el que se establecen las disposiciones mínimas de
seguridad y salud en las obras de construcción, el centro de trabajo deberá disponer de material de
primeros auxilios, debidamente señalizado y de fácil acceso para el personal asignado a la obra.
Este material se revisará periódicamente y se repondrá tan pronto como caduque o sea utilizado.
5.8 CONCLUSION
Estimando el presente estudio responde a las disposiciones legales por las que se exige, y para
que en caso de que así sea se proceda a su aprobación y legalización.
CONCLUSIONES


Colegiado 4.234
6.-PLANOS
PLANOS
01 -PLANO DE EMPLAZAMIENTO Y SITUACION
02 -PLANO DE PLANTA ELECTRICOS Y DISTRIBUCION
U-01 -PLANO ESQUEMA UNIFILAR DEL CUADRO GENERAL

Proyecto B.T. Bar PDF

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Proyecto B.T. Bar PDF

Cargado por

Copyright:

Formatos disponibles

PROYECTO I.E.B.T. A 3X400/230 V.

EN EL LOCAL DESTINADO A BAR-CAFETERIA; SITO EN 1

- 2.- CALCULOS JUSTIFICATIVOS

- 3.- PLIEGO DE CONDICIONES

- 5.- ESTUDIO BASICO DE SEGURIDAD Y SALUD

1.2 OBJETO DEL PROYECTO

1.3 TITULAR DE LA INSTALACION

1.4 DESCRIPCION DEL EDIFICIO E INSTALACIONES

1.5 REGLAMENTACION Y NORMAS

1.6 PREVISION DE CARGAS

1.7 CARACTERISTICAS DEL LOCAL

1.8 DESCRIPCION GENERAL DE LA INSTALACION ELECTRICA

1.9 DESCRIPCION DE LA INSTALACION INTERIOR

1.9.2 Cuadro general de distribución

1.9.3 Protecciones contra contactos indirectos

1.9.4 Protecciones contra cortocircuitos

1.9.5 Líneas de distribución y canalizaciones

1.10 ALUMBRADO DE EMERGENCIA

1.11 INSTALACION DE PUESTA A TIERRA

1.12 RED DE EQUIPOTENCIALIDAD

2.2 TENSION NOMINAL, CAIDAS DE TENSION ADMISIBLES, FACTOR DE POTENCIA Y

2.3 PROCEDIMIENTO DE CALCULO UTILIZADO

2.6 PROTECCIONES CONTRA SOBRECARGAS Y CORTOCIRCUITOS

2.7 PROTECCION CONTRA CONTACTOS INDIRECTOS

2.8 INTENSIDAD DE CORTOCIRCUITO. JUSTIFICACION DE LA ELECCION DE

3.2.- Normas de ejecución de las instalaciones

3.3.- Pruebas reglamentarias

5.-ESTUDIO BASICO DE SEGURIDAD Y SALUD

5.2 NORMATIVA DE APLICACION

5.3 IDENTIFICACION DE LA OBRA OBJETO DEL ESTUDIO DE SEGURIDAD

5.4 RIESGOS Y MEDIDAS PREVENTIVAS A ADOPTAR

5.4.1 RIESGOS MAS FRECUENTES:

5.4.2 RIESGOS DETECTABLES DURANTE LAS PRUEBAS DE CONEXIONADO Y PUESTA EN

5.4.3 MEDIDAS PREVENTIVAS

5.5 EQUIPOS DE PROTECCIÓN PERSONAL

5.7 MEDICINA PREVENTIVA Y PRIMEROS AUXILIOS

01 -PLANO DE EMPLAZAMIENTO Y SITUACION

02 -PLANO DE PLANTA ELECTRICOS Y DISTRIBUCION

U-01 -PLANO ESQUEMA UNIFILAR DEL CUADRO GENERAL

En el local objeto del presente proyecto, se destina a BAR-CAFETERIA, propiedad de la

1.2 OBJETO DEL PROYECTO

Autor del Proyecto

ENRIQUE GONZALEZ DIAZ

1.3 TITULAR DE LA INSTALACION

DATOS DEL TITULAR CIF/NIF

1.4 DESCRIPCION DEL EDIFICIO E INSTALACIONES

El local queda dividido en:

1.5 REGLAMENTACION Y NORMAS

La Instalación se ha realizado con las normativas siguientes:

- Real decreto 842/2002, de 2 de agosto, por el que se aprueba el

- R.D. 1627/1997 de 24 de Octubre por el que se establecen disposiciones mínimas de seguridad

- Guías Técnicas de aplicación del Reglamento Electrotécnico de Baja Tensión

- Normativa de la compañía suministradora Iberdrola.

-Normas de protección de incendios CTE-DB-SI

- Disposiciones oficiales, decretos y órdenes ministeriales.

-UNE 20-434-90: Sistema de designación de cables.

-UNE-EN 60947-2: Aparamenta de baja tensión. Interruptores automáticos.

-Anexo B: Interruptores automáticos con protección incorporada por intensidad diferencial

-UNE-EN 60947-3: Aparamenta de baja tensión. Interruptores, seccionadores,

-UNE-EN 60269-1: Fusibles de baja tensión.

-UNE-EN 60898: Interruptores automáticos para instalaciones domésticas y análogas para la

1.6 PREVISION DE CARGAS
