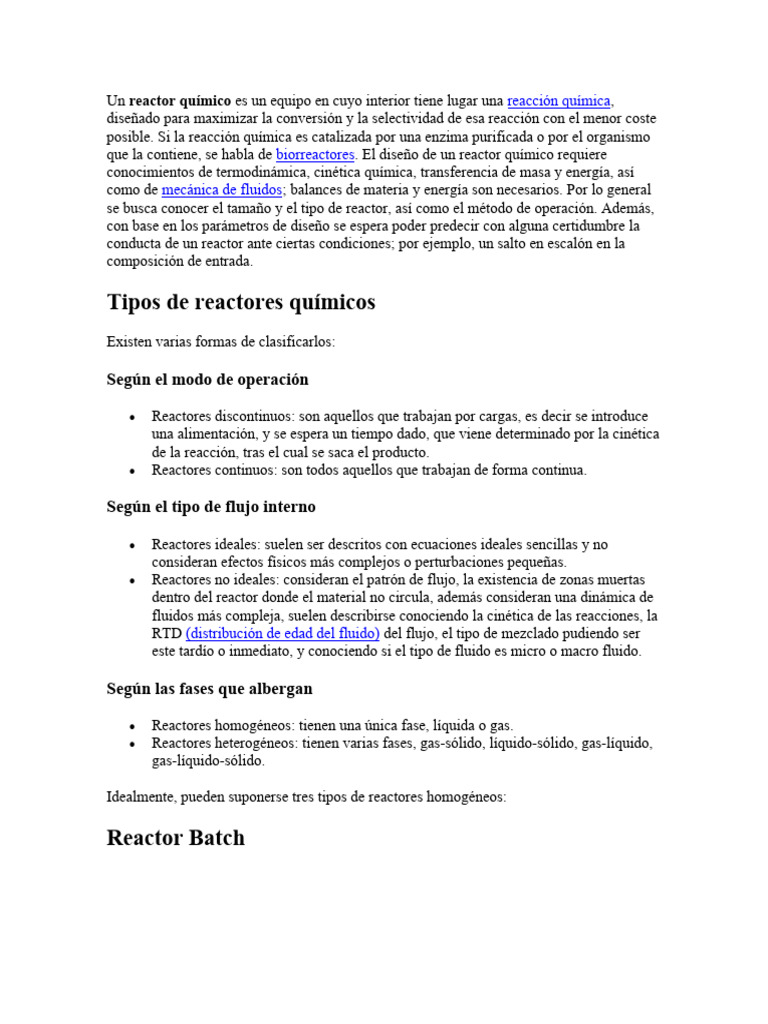

Un reactor químico es un equipo en cuyo interior tiene lugar una reacción química,

diseñado para maximizar la conversión y la selectividad de esa reacción con el menor coste
posible. Si la reacción química es catalizada por una enzima purificada o por el organismo
que la contiene, se habla de biorreactores. El diseño de un reactor químico requiere
conocimientos de termodinámica, cinética química, transferencia de masa y energía, así
como de mecánica de fluidos; balances de materia y energía son necesarios. Por lo general
se busca conocer el tamaño y el tipo de reactor, así como el método de operación. Además,
con base en los parámetros de diseño se espera poder predecir con alguna certidumbre la
conducta de un reactor ante ciertas condiciones; por ejemplo, un salto en escalón en la
composición de entrada.

Tipos de reactores químicos

Existen varias formas de clasificarlos:

Según el modo de operación

 Reactores discontinuos: son aquellos que trabajan por cargas, es decir se introduce
una alimentación, y se espera un tiempo dado, que viene determinado por la cinética
de la reacción, tras el cual se saca el producto.
 Reactores continuos: son todos aquellos que trabajan de forma continua.

Según el tipo de flujo interno

 Reactores ideales: suelen ser descritos con ecuaciones ideales sencillas y no

consideran efectos físicos más complejos o perturbaciones pequeñas.
 Reactores no ideales: consideran el patrón de flujo, la existencia de zonas muertas
dentro del reactor donde el material no circula, además consideran una dinámica de
fluidos más compleja, suelen describirse conociendo la cinética de las reacciones, la
RTD (distribución de edad del fluido) del flujo, el tipo de mezclado pudiendo ser
este tardío o inmediato, y conociendo si el tipo de fluido es micro o macro fluido.

Según las fases que albergan

 Reactores homogéneos: tienen una única fase, líquida o gas.

 Reactores heterogéneos: tienen varias fases, gas-sólido, líquido-sólido, gas-líquido,
gas-líquido-sólido.

Idealmente, pueden suponerse tres tipos de reactores homogéneos:

Reactor Batch
 símbolo reactor Batch Vista de un recipiente de agitación
esmaltado

Trabajan en estado no estacionario y el más sencillo sería un tanque agitado. Este reactor
tiene la ventaja de que su costo de instrumentación es bajo, además de ser flexible en su uso
(se le puede detener de modo fácil y rápido). Tiene la desventaja de un elevado costo en su
funcionamiento y de mano de obra debido a la gran cantidad de tiempo que se pasa parado
debido a la carga, descarga y limpieza; Además no siempre es posible implementar un
sistema de control adecuado. Este reactor suele usarse en pequeñas producciones o pruebas
piloto. Asumiendo que en un reactor batch la composición es uniforme en cualquier
instante y basándose en la selección de un componente limitante; Las ecuaciones de diseño
para este tipo de reactor en estado estacionario se deducen de la siguiente forma (se toma
como ejemplo la especie molar A):
1

Siendo V el volumen del fluido en el reactor y la velocidad de reacción para el componente

limitante. Evaluando los términos de la ecuación anterior se puede calcular el tiempo de
residencia necesario para alcanzar la conversión deseada.

donde X representa la conversión lograda y está relacionada con la concentración, están

relacionadas por:

X toma un valor entre 0 y 1

Para aquellas reacciones en las que el volumen de la mezcla cambia proporcionalmente a la

conversión la ecuación se transforma en

Siendo una constante representativa del cambio del volumen en relación con la conversión,
en términos matemáticos:

para cambios en otros componentes se tiene:

Aparte del tiempo de reacción, en un proceso industrial debe añadirse el tiempo de carga,
descarga y limpieza para un este tipo de reactores y en general procesos en lotes.

El balance de energía para este tipo de reactor ofrece 3 posibilidades que dependen del
modo de operación y de las exigencias de producción requeridas.

 modo politrópico:
  modo isotérmico:

 modo adiabático:

Al mencionar servicio se hace referencia a los servicios térmicos, como ejemplo se puede
mencionar el sistema de calentamiento por vapor, o el uso de un intercambiador de
chaqueta en un recipiente.

Reactor continuo de tanque agitado (CSTR)

Estos reactores trabajan en estado estacionario, es decir, que sus propiedades no varían con
el tiempo. Este modelo ideal supone que la reacción alcanza la máxima conversión en el
instante en que la alimentación entra al tanque. Es decir, que en cualquier punto de este
equipo las concentraciones son iguales a las de la corriente de salida. Además para este tipo
de reactor se considera que la velocidad de reacción para cualquier punto dentro del tanque
es la misma y suele evaluarse a la concentración de salida. Para este reactor suele asumirse
que existe un mezclado perfecto, en la práctica esto no es así, pero puede crearse un
mezclado de alta eficiencia que se aproxima a las condiciones ideales.

El balance de materia para este reactor en términos molares es el siguiente.

representa el flujo molar de la especie indicada en el subindice, está relacionado con el flujo
volumétrico

suponiendo que el sistema opera en estado estacionario, el cambio de concentración molar

tiende a cero.

En términos de conversión molar y tomando como ejemplo la especie reaccionante A de

coeficiente estequiométrico igual a 1. El balance se reduce a

una posterior simplificación matemática muestra:

El diseño de operaciones tanto en sistemas CSTR como en reactores PFR usualmente es

deseado determinar el “tiempo de residencia” (representado por la letra y dimensionalmente
se mide en segundos ) y el factor de escala (representado por la letra S), este último
expresado como el volumen por unidad de masa del producto, los problemas de
optimización se enfocan en reducir tanto como S, esto se logra manipulando la relación de
concentración entre los reactantes.

para CSTR

Este tipo de reactor resulta muy atractivo para estudios cinéticos debido a su simplicidad
del cálculo característica.

La configuración óptima para este tipo de reactor depende de parámetros. La inversión en

capital en equipo es importante, pero los costos de energía y el costo del producto es factor
determinante, el uso de reactores en batería es muy común en la industria debido a que
suele ser rentable.

Balance de energía:

Reactores en flujo pistón (PFR)

Schematic diagram of a Plug

Flow Reactor (PFR)

Estos reactores trabajan en estado estacionario. Es decir, las propiedades en un punto

determinado del reactor son constantes con el tiempo. Este modelo supone un flujo ideal de
pistón, y la conversión es función de la posición. En este tipo de reactor la composición del
fluido varia de un punto a otro a través de la dirección del flujo, esto implica que el balance
para un componente dado de la o las reacciones químicas implicadas o debe realizarse en
un elemento diferencial de volumen.

Balance de materia:
pero

A fin de encontrar la ecuación de diseño, es necesario integrar la expresión, considerando

que la velocidad de alimentación es constante, sustituyendo las ecuaciones anteriores en el
balance general, agrupando términos y después integrando, se obtiene:

Se puede observar que, a diferencia de la ecuación de diseño para el reactor MFR, la

velocidad de reacción es variable, por lo general para mecanismos de reacción complejos
suelen usarse métodos de integración gráfica, como series de Simpson, método de sumas de
trapecios, cuadratura gausiana, etc., el uso de software computacional suele ser útil para
estos procedimientos.

Respecto al balance de energía, también se basa en un modelo diferencial.

Balance de energía (reactor cilíndrico):

Reactores heterogéneos
Existe un tipo especial de reactores que debido a su naturaleza obedece leyes cinéticas
diferentes, además de que por su complejidad los balances de materia y energía son más
complejos, la diferencia radica en el número de fases físicas involucradas, los mecanismos
de transferencia tanto de calor como de energía son más complejos debido a que están
presentes más de un mecanismo, pudiendo ser de naturaleza convectiva o conductiva.

Reactor catalítico
Suelen ser de dos tipos: fluidizado o de lecho empacado, la elección depende de la reacción
de interés y del mecanismo cinético observado
 Diagrama básico de un reactor lecho fluidizado

Los reactores de lecho fluidizado poseen las siguientes propiedades:

 El flujo es complejo, no es bien conocido, solo se puede estimar de forma

aproximada los mecanismos de transferencia de masa, desde el punto de
vista de transferencia el contacto no es muy eficiente debido a la diferencia
de varias barreras físicas, esto obliga a usar una mayor cantidad de
catalizador.
 El control de temperatura se realiza de forma más fácil, comparado con el
reactor de lecho empacado.
 La reactivación del catalizador en caso de ser necesaria es más fácil y
eficiente debido a la fluidización presente debido a que es posible bombear y
transportar el catalizador.
 Este tipo de flujo es adecuado para partículas de tamaño pequeño, ideal para
reacciones rápidas en donde se necesita una área de contacto grande.

El reactor de lecho empacado posee las siguientes características:

 La regeneración del catalizador requiere del uso de gases; Es común usar un

sistema de re-circulación a fin de aumentar la eficiencia de reactivación
 Este sistema presenta dificultades en el control de temperatura debido a la
formación de zonas calientes y frías en el interior del lecho.
 No se puede usar un tamaño de catalizador pequeño debido a la formación
de tapones y caídas de presión.

Balance de materia: Al igual que el PFR, el balance es diferencial, además se toma en

cuenta la difusión radial, el balance se realiza tomando en cuenta una geometría radial.

Condiciones límite:
,
Balance de energía:

Condiciones límite:
,

Reactores no ideales
En muchas situaciones estos modelos ideales son válidos para casos reales, en caso
contrario se habrán de introducir en los balances de materia, energía y presión términos que
reflejen la desviación de la idealidad. Si por ejemplo la variación de las propiedades se debe
a fenómenos de transporte de materia o calor se pueden introducir las leyes de Fick o
Fourier respectivamente.
