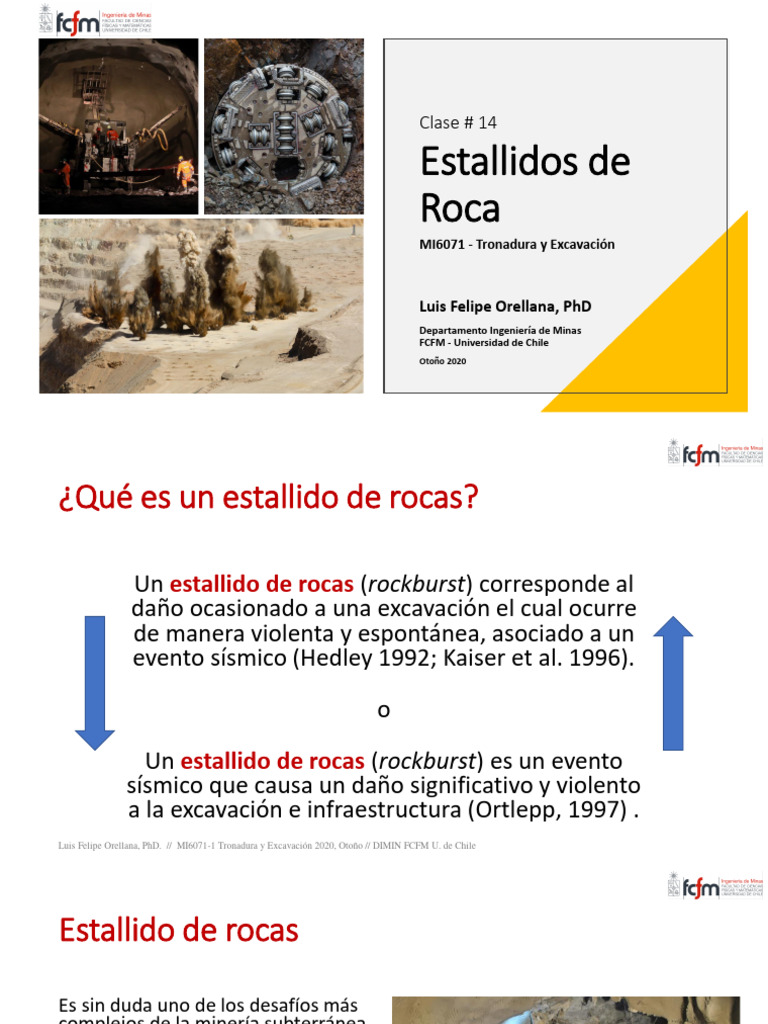

14 Estallidos de Rocas

Clase # 14
Estallidos de
Roca
MI6071 - Tronadura y Excavación
Luis Felipe Orellana, PhD

Departamento Ingeniería de Minas
FCFM - Universidad de Chile
Otoño 2020
¿Qué es un estallido de rocas?
Un estallido de rocas (rockburst) corresponde al

daño ocasionado a una excavación el cual ocurre
de manera violenta y espontánea, asociado a un
evento sísmico (Hedley 1992; Kaiser et al. 1996).
Un estallido de rocas (rockburst) es un evento

sísmico que causa un daño significativo y violento
a la excavación e infraestructura (Ortlepp, 1997) .
Luis Felipe Orellana, PhD. // MI6071-1 Tronadura y Excavación 2020, Otoño // DIMIN FCFM U. de Chile
Estallido de rocas
Es sin duda uno de los desafíos más

complejos de la minería subterránea.
Pueden causar daño a la

infraestructura minera, equipos, y a
los trabajadores-as.
Puede resultar en pérdidas de vidas

humanas, además de péraumento de
costos por recuperación de la
infraestructura, y por supuesto,
interferencia en la producción.
Rojas (2017)
Estallido de rocas
El Teniente 1992 - 2015
Cai & Kaiser (2018), Joo (2017)

Estallido de rocas
El término estallido de rocas
se asocia a la liberación
substancial, súbita e inestable
de “strain energy”
almacenada en la roca,
usualmente competente, de
comportamiento frágil (brittle
behaviour), es decir, la roca
falla bajo compresión por
fracturamiento y proceso
Fossen (2016)
friccionales.
Estallido de rocas
• La liberación de energía resulta en la
eyección de grandes volúmenes de
rocas, y puede ser seguido por el
colapso parcial o total de la excavación.
• Factores condicionantes:
• Resistencia de la roca vs esfuerzos
inducidos e insitu (profundidad)
• Método y tasa de excavación
• Geometría de la excavación
• Secuencia de extracción Rojas (2017)
• Geología y estructuras
Minería profunda
Tipos de estallidos de roca
Fault-slip mechanism
Rockbursts
Fault-slip burst
Pillar burst
Strainburst
Strainburst mechanism
Mazaira & Konicek (2015), Cai & Kaiser (2018)

• Fault slip burst (𝑴𝒍 : 2.5 – 5.0): asociado a la energía liberada por
la ruptura por corte (generación o extensión de fallas) o
deslizamiento de estructuras geológicas. Daño es asociado a la
perturbación dinámica de la fuente sísmica, asociada a una falla.
Mazaira & Konicek (2015), Cai & Kaiser (2018), Rehbock-Sander & Jesel (2018)
• Pillar burst (𝑴𝒍 : 1.0 – 2.5):
causados por la falla repentina
de un pilar producto de cargas
excesivas. El núcleo del pilar falla
violentamente por corte.
Ejemplo pillar
burst
Keneti & Sainsbury
(2018)
Mazaira & Konicek (2015), Cai & Kaiser (2018)
• Strainburst (𝑴𝒍 : -0.2 – 1.5): es la
falla repentina y violenta de la roca
ubicada cerca de la superficie
(bordes) de la excavación. Incluye la
proyección de fragmentos. Mazaira & Konicek (2015),
Cai & Kaiser (2018)
• Probablemente el tipo de estallido
de rocas más común.
Cai & Kaiser (2018)

• Dos condiciones necesarias:
• Comportamiento frágil de la roca
• Los esfuerzos cerca de los límites de la excavación
superan la resistencia máxima, ya sea de la roca, o del
sistema de soporte + roca
• Strainburst (𝑴𝒍 : -0.2 – 1.5)
• ∆𝜎 producto del avance de la

construcción o la minería
“Strainburst induced by tunnel advance and by mining”
• ∆𝜎 producto de un evento
remoto causando un incremento
substancial de los esfuerzos
dinámicos.
• ∆𝜎 producto de esfuerzos “Seismically triggered strainburst means that a mining-induced

dinámicos asociados a ondas strainburst is triggered by a remote seismic event”.
sísmicas, de una fuente sísmica
remota. Mazaira & Konicek (2015), Cai & Kaiser (2018)
¿Como medir el daño?
• Volumen de roca removido

• El daño al sistema de soporte
• La magnitud del evento
sísmico asociado
Kaiser et al. (1996)

Daño por estallidos de roca
¿Como evaluar/cuantificar la ocurrencia de un

estallido de roca?
Strainburst severity (SBS)
Severidad y potencial
de un strainburst
Basado en parámetros de la roca intacta:
resistencia a la compresión simple (UCS) y
resistencia al cizalle (T en el gráfico).
Diederichs (2007, 2014)
Strainburst potential (SBP)
Excavation
Vulnerability Potential (EVP)
Basado en datos de minas
Australianas y Canadienses.
Damage Initiation Factor: 𝐸1 /𝐸2

Depth of failure factor: 𝐸3 /𝐸4 Basado en 4 factores:
𝐸1 : Condición de esfuerzos
𝐸2 : Capacidad del sistema de sorporte
𝐸1 𝐸3 : Factor de Span de la excavación
ൗ𝐸2
𝐸4 : Influencia estructuras geológicas
𝐸𝑉𝑃 = 𝐸3
ൗ𝐸4
Heal et al (2010)
Excavation Vulnerability Potential (EVP)
𝐸1 : Condición de esfuerzos
𝜎1𝑇
𝐹𝑎𝑐𝑡𝑜𝑟 𝐸1 = 100 ∙
𝑈𝐶𝑆
𝜎1𝑇 : El esfuerzo principal mayor total (insitu + inducido) en el punto de interés.
Mejor evaluado mediante modelación numérica, así es posible considerar efectos
de la geometría y/o excavaciones vecinas.
𝑈𝐶𝑆 : La Resistencia a la compression uniaxial.

Heal et al (2010)
Excavation Vulnerability
Potential (EVP)
𝐸2 : Capacidad del sistema de sorporte
Heal et al (2010)
𝐸4 : Influencia
Excavation Vulnerability estructuras geológicas
Potential (EVP)
𝐸3 : Factor de Span de la excavación
Corresponde al diámetro (m) del
círculo de mayor tamaño que
puede ser dibujado dentro de los
bordes internos de la excavación.
Heal et al (2010)
Heal et al (2010)
Luis Felipe Orellana, PhD. // MI6071-1 Tronadura y Excavación 2020, Otoño // DIMIN FCFM U. de Chile Heal et al (2010)
… y varios más:
Trabajos empíricos, numéricos,
matemáticos, estadísticos y otros
orientados a la clasificación y
evaluación de estallidos de roca entre
1965 y 2018
