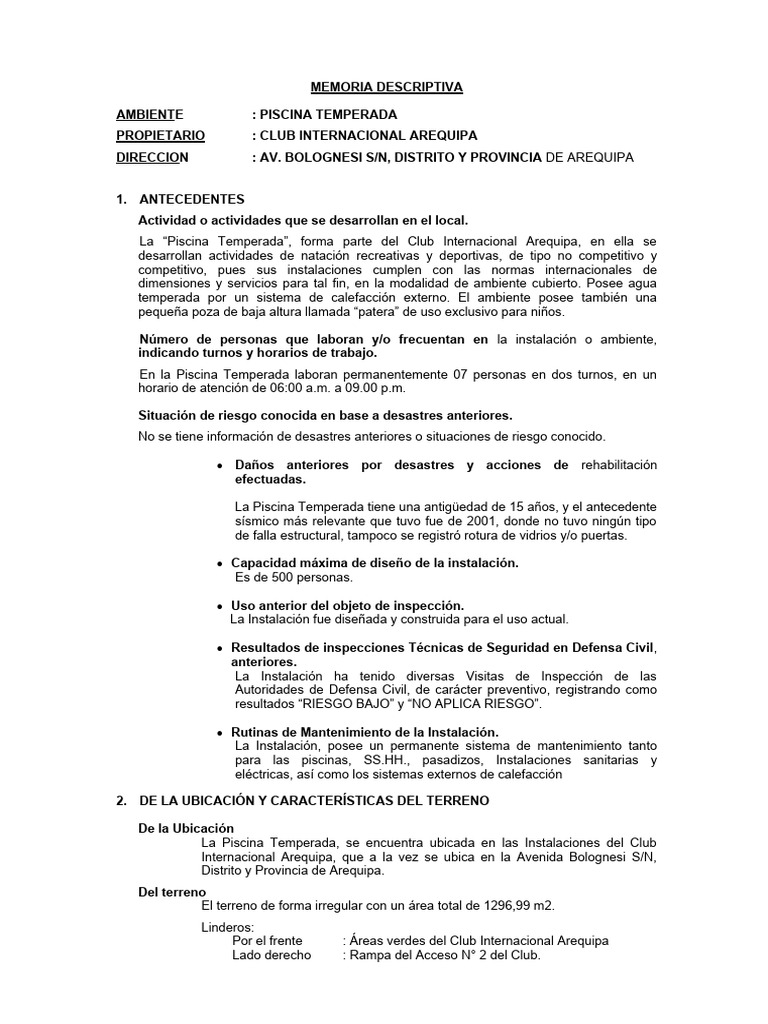

MEMORIA DESCRIPTIVA
AMBIENTE : PISCINA TEMPERADA

PROPIETARIO : CLUB INTERNACIONAL AREQUIPA
DIRECCION : AV. BOLOGNESI S/N, DISTRITO Y PROVINCIA DE AREQUIPA
1. ANTECEDENTES
Actividad o actividades que se desarrollan en el local.
La “Piscina Temperada”, forma parte del Club Internacional Arequipa, en ella se
desarrollan actividades de natación recreativas y deportivas, de tipo no competitivo y
competitivo, pues sus instalaciones cumplen con las normas internacionales de
dimensiones y servicios para tal fin, en la modalidad de ambiente cubierto. Posee agua
temperada por un sistema de calefacción externo. El ambiente posee también una
pequeña poza de baja altura llamada “patera” de uso exclusivo para niños.
Número de personas que laboran y/o frecuentan en la instalación o ambiente,

indicando turnos y horarios de trabajo.
En la Piscina Temperada laboran permanentemente 07 personas en dos turnos, en un
horario de atención de 06:00 a.m. a 09.00 p.m.
Situación de riesgo conocida en base a desastres anteriores.

No se tiene información de desastres anteriores o situaciones de riesgo conocido.
 Daños anteriores por desastres y acciones de rehabilitación

efectuadas.
La Piscina Temperada tiene una antigüedad de 15 años, y el antecedente

sísmico más relevante que tuvo fue de 2001, donde no tuvo ningún tipo
de falla estructural, tampoco se registró rotura de vidrios y/o puertas.
 Capacidad máxima de diseño de la instalación.

Es de 500 personas.
 Uso anterior del objeto de inspección.

La Instalación fue diseñada y construida para el uso actual.
 Resultados de inspecciones Técnicas de Seguridad en Defensa Civil,

anteriores.
La Instalación ha tenido diversas Visitas de Inspección de las
Autoridades de Defensa Civil, de carácter preventivo, registrando como
resultados “RIESGO BAJO” y “NO APLICA RIESGO”.
 Rutinas de Mantenimiento de la Instalación.

La Instalación, posee un permanente sistema de mantenimiento tanto
para las piscinas, SS.HH., pasadizos, Instalaciones sanitarias y
eléctricas, así como los sistemas externos de calefacción
2. DE LA UBICACIÓN Y CARACTERÍSTICAS DEL TERRENO
De la Ubicación
La Piscina Temperada, se encuentra ubicada en las Instalaciones del Club
Internacional Arequipa, que a la vez se ubica en la Avenida Bolognesi S/N,
Distrito y Provincia de Arequipa.
Del terreno
El terreno de forma irregular con un área total de 1296,99 m2.
Linderos:
Por el frente : Áreas verdes del Club Internacional Arequipa
Lado derecho : Rampa del Acceso N° 2 del Club.
Lado izquierdo : Sauna del Club Internacional.
Por el Fondo : Colindancia del Club con Hotel “La Posada
De la Topografía
La topografía del terreno es irregular, en dos niveles, el primer nivel (nivel más
alto) dedicado a circulación y servicios de los ocupantes y el nivel más bajo a
las piscinas propiamente dichas (Piscina y “Patera”).
3. CUADRO DE AREAS
AMBIENTE AREA (m2)
PRIMER NIVEL 475,23
Piscina Temperada 1024,41
Vestidores 271,98
SEGUNDO NIVEL (Vestidores) 160,32
SÓTANO (Sauna) 378,85
ÁREA OCUPADA 1835,56
ÁREA DEL TERRENO 1296,39
4. DE LOS ACCESOS
De los Accesos
La Piscina Temperada, cuenta con tres accesos, uno principal al frontis, un
secundario al fondo y un tercero al lado izquierdo proveniente de un sótano.
Además, posee cinco puertas en sus mamparas de vidrio (templado) que sirven
de cerramiento.
Acceso Principal
El acceso principal a la Piscina Temperada, es por el frente y se dedica al
público asistente, personal visitante y personal de servicio, da a una plataforma
de circulación que a la vez colinda con la pista de circulación vehicular y
peatonal, también instalaciones del Club Internacional. La constituye una puerta
de doble hoja de vidrio templado con un ancho de vía de 2.00 m y 3 m de alto.
Acceso Secundario Posterior

Ubicado en la parte posterior de la Instalación, la constituye una puerta de vidrio
templado de doble hoja de 2,0 m. de ancho y 3,0 m. de alto, es usado por el
personal de servicio de la Instalación para manipulación de los accesorios
propios de la Piscina. Es también usado por el personal de mantenimiento
mecánico y eléctrico para accesar a la zona de calentamiento de agua y dar
servicio a los equipos allí ubicados.
Acceso Lateral a lado Izquierdo

Este acceso comunica el ambiente de la piscina con un sótano donde se ubica
el cuarto de máquinas con los filtros y bombas de agua e intercambiadores de
calor, propios del sistema de calentamiento. Está constituido por una puerta de
madera de un ancho de 0,90 m de ancho y 2,50 m. de alto, y baja por una
escalera metálica tipo caracol, descendiendo una altura de 3,5 m. Pues este
acceso solo circula personal de mantenimiento de la Piscina.
Fuer as en las mamparas

Usualmente estas puertas están cerradas, salvo una del constado lateral
izquierdo que permanece abierta para evacuación en casos de emergencia,
pero sirven de acceso y evacuación en caso de eventos con aforos
considerables. Las dimensiones de estas son de 4,00 m de cada puerta de
doble hoja.
5. CARACTERISTICAS DE LA EDIFICACION
Pisos
Las áreas de circulación principal de la piscina son de cemento compacto, con superficie
rubosa, para evitar el deslizamiento de personas.
Los pisos y paredes de las pozas (Piscina y Patera) son de mayólica lisa en su integridad,
conjuntas de fragua resistente al agua.
Los pisos de los SS.HH. son de cerámico medianamente deslizante, pisos que a la vez
poseen una capa plástica móvil y rubosa para circulación de personas y cubre las áreas
de circulación de los SS.HH. y vestidores de damas y varones.
Los pisos del segundo nivel de la piscina son cemento lucido, esta zona carece de
humedad en superficial.
Paredes
Son muros y columnas de cemento totalmente estucado. El cerramiento también está
constituido por mamparas de vidrio templado íntegramente.
Techos
Es un techo irregular y mixto, la parte que cubre la mayor área del salón de las pozas
(piscinas), es de estructura metálica soportada en la estructura de concreto existente, y
tiene una cobertura de calamina con calamina de peraltes de 10 cm. Tipo “calaminón”
dichas planchas tienen un recubrimiento plástico especial que la hace resistente a la
humedad corrosión externa e interna, esta libre de mantenimiento debido a su propia
composición química.
El Techo del segundo nivel y del sótano es de material noble de cemento, con superficie
tartajeada.
Existe un techo de vidrio templado en toda su integridad que cubre pasadizo de
circulación principal sostenido en una estructura metálica estable.
Puertas, ventanas y accesorios

Las puertas en su mayoría son de vidrio templado sostenidas en la estructura de
concreto, existen puertas de madera contra placada en las zonas de escaso contacto con
la humedad.
Las puertas de los SS.HH. son de poli carbonato y melamina con estructura de aluminio.
Las ventanas y cobertura de vanos y tragaluces son de vidrio templado en su mayoría
para los paños grandes y de vidrio primario de 5mm. Para los vanos pequeños con
marcos en sus cuatro lados y sujetados con silicona estructural.
6. DISTRIBUCION DE AMBIENTES
Piscina Temperada Principal

Piscina de Niños “Patera”
SS.HH. y Vestuario de Damas
SS.HH. y Vestuario de Varones
Oficina de Atención
Sala de Instructores
Salón de Instructores
Depósito
Sala de Maquinas
Zana de Calentamiento de Agua
7. DESCRIPCION DE AMBIENTES (CON ENFASIS EN LOS MEDIOS DE EVACUACION)
Piscina Temperada Principal: posee dos escaleras con barandas de tubo de

acero inoxidable fijados a los cantos posteriores, donde se ubica la
parte menos profunda de la piscina, es de 80cm. De ancho soporta un
peso de 300 Kg. Cada escalera. Por ella se sal de la piscina y lleva al
área de circulación principal que es de 3m. en su ancho menor.
Piscina de Niños “Patera”: Es de poca profundidad y a él acceden niños
solamente con la custodia de sus padres, de ella se va directamente a
los accesos principales que llevan al pasillo central.
- SS. HH. Y Vestuario de Damas: Posee un pasadizo central que comunica
todos los cubículos de SS.HH. y vestidores que tiene un ancho de
1,80m. La puerta principal de acceso esta al centro del ambiente y
vestuarios y SS.HH. se hallan a las alas derecha e izquierda
respectivamente.
SS. HH. Y Vestuario de Varones: Posee un pasadizo central que comunica
todos los cubículos de SS. HH, y vestidores que tiene un ancho de
1,80m. la puerta principal de acceso esta al centro del ambiente y
vestuarios y SS.HH. se hallan a las alas derecha e izquierda
respectivamente.
- Oficina de Administración: Esta al ingreso y es una habitación de material noble
con una puerta de 90cm. De ancho que comunica a la salida de la
piscina Principal y de ésta a su vez al pasillo principal.
Sala de Instructores: Es un ambiente totalmente de concreto y con una puerta
de madera con 0,8 m. de ancho que da al pasadizo de la piscina
principal y de allí al pasadizo principal.
- Salón de Instructores: Ubicado en el segundo nivel y tiene una puerta de 1,2m
de ancho por él se accesa y se evacúa por unas gradas de concreto y
con barandas de metal (tubo de 2”) las que desembocan directamente
al pasadizo principal.
Depósito: Son dos ambientes juntos ubicados en la parte posterior afuera del
edificio, tiene una puerta de 1,2m de ancho y desemboca directamente
a un patio amplio tras el edificio de la piscina.
- Sala de Máquinas: Ubicado en el sótano de la edificación y se llega a el por una
entrada protegida por una puerta ubicada dentro de la edificación al
lado izquierdo, por unas gradas metálicas tipo caracol, esta vía puede
servir también de escape en casos de emergencia. La salida e ingreso
más importante a este lugar es un corredor en bajada ubicado en la
parte posterior de la edificación con vía directa a un patio libre, esta vía
mide 0,80 m de ancho por 2,3m de alto.
- Zona de calentamiento de agua: Lo constituye el caldero y los ablandadores
de agua, es un cuarto, ahora confinado en sus cuatro extremos con
material noble y puerta resistentes al fuego, sus ingresos y salidas son
directamente a un patio trasero y de donde se sale a una zona
descapada del Club.
- Pasadizo Principal: En un corredor de 2,0m de ancho en su parte más angosta,
es de cemento con superficie plana áspera, antideslizante, a él
concurren de todos los ambientes de la edificación, y posee dos salidas
a sus dos extremos, con puertas de 2,0m, en su lado más angosto,
tiene gran altura 4,0m. en su parte más baja.
8. CALCULO DEL AFORO
CALCULO DEL AFORO

AFORO
AMBIENTE AREA (m2) INDICE (m2 pp) (1) (Personas)
Piscina y Patera 1024,41 3,00 341
Vestuarios 432,3 3,00 144
Piscina Temperada AFORO TOTAL (Personas) 485
(1) : De RNE para Piscinas Techadas y Vestuarios, camerinos.
Nota: El Aforo calculado es para edificaciones y/o ambientes con salidas independientes a un
espacio de seguridad externa.
TIEMPO DE EVACUACION ESTIMADO:
EDIFICACION Distancia (m.) Velocidad (m/s) (1) Tiempo Evac (seg.)

Piscina Temperada 44,18 1,30 96
(1) : Velocidad del desplazamiento de personas tomado experimentalmente.
9. CALCULO DE EVACUACIÓN
Requerimiento de Salidas para el máximo aforo de 485 personas:
 485 x 0,005 = 2,43 — Redondeo 3,00 m.
Salidas de la Edificación:
 Posee 08 Puertas que dirigen a una zona segura exterior.
 Dimensiones: 1,00 m. 1,00 m. 1,95 m. 1,95 m. 1,00 m. 1,00 m. 1,00 m. 1,00 m.
 La suma de todas las salidas es: 9,90 m.
Conclusión:
o Las salidas existentes pueden desalojar el máximo aforo nominal.
H
MEMORIA DESCRIPTIVA
AMBIENTE :SAUNA
DIRECCIÓN : AV. BOLOGNESI S/N, DISTRITO Y PROVINCIA DE AREQUIPA
1. AMTECEDENTES
Dedicado a la prestación de servicios de: cámaras de vapor, cámaras en seco, duchas tibias y
calientes, pozas tipo “Yacusi”, salas de masajes, y snack.
Número de personas que laboran y/o frecuentan en la instalación o ambiente, indicando

turnos y horarios de trabajo.
En el Sauna laboran permanentemente 06 personas, durante el horario de atención de martes
a domingo, de 09:00 a.m. a 09:00 p.m.

 Daños anteriores por desastres y acciones de rehabilitación efectuadas.

El Sauna, tiene una antigüedad de 15 años, y el antecedente sísmico más
relevante que tuvo fue del 2001, donde no tuvo ningún tipo de falla estructural,
tampoco se registró rotura de vidrios y/o puertas. No sufrió remodelaciones de
significación.
La capacidad de diseño de la instalación es de 130 personas.


anteriores.
La Instalación no ha tenido Visitas de Inspección de parte de las Autoridades
de Defensa Civil.

La Instalación, posee un permanente sistema de mantenimiento para todos
los servicios prestados, y también para las Instalaciones sanitarias y
eléctricas, así como los sistemas externos de calefacción.
2. DE LA UBICACIÓN Y CARACTERISTICAS DEL TERRENO
De la Ubicación
La Instalación, se encuentra ubicada en el Club Internacional Arequipa, que a la
vez se ubica en la Avenida Bolognesi S/N, Distrito y Provincia de Arequipa.
Del terreno
El terreno es de forma irregular y presenta un área total de 378,85 m2.
Linderos:
Por el frente : Áreas verdes del Club Internacional Arequipa
Lado derecho : Piscina Temperada.
Lado izquierdo : Zona de Tiro Arco con Flecha.
Por el Fondo : Taller de Caldero de la Piscina Temperada.
De la Topografía
La topografía del terreno es irregular, en dos niveles, el primer nivel (nivel más alto)
de acceso y salón de belleza y el nivel más bajo (sótano) dedicado al sauna
propiamente dicho.
3. DE LOS ACCESOS
De los Accesos
Posee dos accesos, uno principal al frontis y un secundario al fondo.
Acceso Principal
El acceso principal, es por el frente y se dedica al público asistente, personal
visitante y personal de servicio, lo constituye una puerta en una mampara de
vidrio que da a una escalera tipo caracol de cemento con baranda derecha, la
que conduce a un hall de recepción y este a su vez al pasillo principal de 2,00
m. de ancho por 2,80 m. de alto, que es que vincula todos los ambientes de la
edificación.
Acceso Secundario Posterior

Ubicado en la parte posterior de la Instalación, la constituye una puerta de
madera de una hoja de 0,90 m. de ancho y 2,20 m. de alto, es usado por le
personal de servicio de la Instalación para sus labores propias, y tiene
comunicación con la sala de máquinas que asisten al Sauna.
Pisos
Las áreas de circulación principal del Sauna son de cemento compacto, con
superficie recubierta con cerámico, el que posee una lámina plástica antideslizante, a
manera de alfombra, en todas sus partes donde existe contacto con la el agua.
Paredes
Son muros y columnas de concreto totalmente estucado. El cerramiento también este
tipo de material.
Techos
Es un techo irregular y mixto, la parte que cubre la mayor área de la Instalación es de
concreto y tiene una claraboya de luz que cubre un Yacusi, con material plástico
(acrílico).

Las puertas en su mayoría son de material plástico (acrílico), madera y melamine.
No posee ventanas.
Salón de Belleza
Hall de Atención
Duchas mixtas
Vestidores
Cámaras de Sauna
Salas de Masajes
Yakusi
Snack
Servicios Higiénicos
6. DESCRIPCION DE AMBIENTES (CON ENFASIS EN LOS MEDIOS DE
EVACUACION)
Salón de Belleza: Ambienta exterior en el primer nivel, donde se desarrollan

actividades propias, su salida es directa fuera de la Instalación.
Hall de Atención: En el sótano y es donde se decepciona al público, se llega a el
por una escalera de 1,20 m. de ancho y 3,0 m. de alto.
- Duchas Mixtas: Duchas de seis espacio tres en cada lado, con pasillo central
de 1,20 m. de ancho, posee puerta con material plástico.
- Vestidores: Ambiente con casilleros, y espacios con divisiones de melamine, los
una un pasillo de 2,00 m. de ancho.
- Cámaras de Sauna: Son dos ambientes, uno para vapor y otro seco, ambos de
distribución idéntica y opuesta en los lados que los une, posee asientos
fijos a la estructura tipo graderías, y una ducha en su parte central,
poseen puertas de 0,80 m. de ancho.
- Salas de Masajes: Son tres salas donde existe sólo mobiliario para tal fin,
poseen puertas de 0,90 m. de ancho.
- Yakusi: Ubicados al fondo, uno en espacio cerrado con puerta de 0,90m. de
ancho y otro sin cerramiento con acceso por escalera de cemento de
0,80 m. de ancho.
- Snack: Ubicado al fondo del pasillo central es sin cerramientos, posee una barra
de atención, banca y tres mesas, adjunto un cuarto de preparación de
alimentos.
AFORO
AMBIENTE AREA (m2) INDICE (m2 pp) (1) (Personas)
Sauna (Sótano) 378,85 3,00 127
Sauna (Sótano) AFORTO TOTAL (Personas) 127
(1): En el RNE corresponde a Piscinas Techadas (Uso similar a Piscina).

Sauna (Sótano) 39,97 1,30 87
• 127 x 0,005 = 0,635 — Redondeo 1,20 m.
 Dimensiones: 1,10 m. 0,80 m.
Conclusión:
Las salidas existentes pueden desalojar el máximo aforo nominal.

MEMORIA DESCRIPTIVA
AMBIENTE : EDIFICIO MULTIDEPORTIVO

1. ANTECEDENTES
En este Edificio se desarrollan actividades de diversos deportes y para ambos sexos y
edades, tales se dan en sus tres niveles, así tenemos: Bochas, Danza, Spining y alterofilia.
Número de personas que laboran y/o frecuentan en la instalación o ambiente, indicando

turnos y horarios de trabajo.
En éste Edificio laboran permanentemente 12 personas, en dos turnos, cumpliendo horaros
de atención al público de 7:00 am. a 9:00 PM. De lunes a domingo.


En sus aproximadamente 25 años de la edificación, el sísmico más relevante que
afrontó fue del 2001, donde no tuvo ningún tipo de falla estructural, tampoco se
registró rotura de vidrios y/o puertas. Las remodelaciones a las que fue sometida
la Instalación fueron por razones de carácter funcional principalmente en la
tabiquería.



anteriores.
La instalación ha tenido diversas Visitas de Inspección de las Autoridades de
Defensa Civil, de carácter preventivo, registrando como resultados “RIESGO
BAJO” y “NO APLICA RIESGO”.

La Instalación, posee un permanente sistema de mantenimiento tanto para los
SS.HH., pasadizos, Instalaciones sanitarias y eléctricas.
De la Ubicación
El Edificio Multi deportivo, se encuentra ubicada en las Instalaciones del Club
Internacional Arequipa, que a la vez se ubica en la Avenida Bolognesi S/N, Distrito y
Provincia de Arequipa.
Del terreno
Linderos:
Por el frente : Rotonda de Gimnasio (Antiguo)
Lado derecho : Parque Infantil y vía de circulación vehicular.
Lado izquierdo : Patio y vía de circulación peatonal.
Por el Fondo : Área verde junto a cancha de Vóley
De la Topografía
La topografía del terreno es irregular, en dos niveles, la parte más deprimida en
1,20 m. aproximadamente (casi la mitad del edificio) dedicada a Bochas.
3. CUADRO DE AREAS
AMBIENTE AREA (m2)
PRIMER NIVEL 1136,30
SEGUNDO NIVEL 417,14
TERCER NIVEL 769,01

ÁREA DEL TERRENO
1136,30
1136,30
4. DE LOS ACCESOS
De los Accesos
Cuenta con cuatro accesos, de los cuales dos de ellos son directamente al
ambiente de Bochas (Primer Nivel). El Acceso Principal es por el frente hacia el hall
principal, de donde se accesa por gradas a los tres niveles existentes. El último, es
un acceso que comunica el Tercer Nivel con el Parque infantil (al exterior derecho
del Edificio) mediante una escalera metálica tipo caracol.
Acceso Principal
El acceso principal es por el frente y se dedica al público asistente, personal
visitante y personal de servicio, comunica a un Hall que a su vez es el inicio de unas
escaleras por donde se asciende a los tres niveles del Edificio. El Ingreso mide 2,40
m. por 2,30 m. de altura. Las escalera de ascenso a los niveles 2 y 3 miden 1,40 m.
de ancho.
Accesos al Ambiente de Bochas

Ubicados en los lados laterales del Edificio, dan directamente al ambiente de
Bochas, ambas puertas miden 1,80 m. de ancho por 2,30 m. de altura. Dichas
puertas comunican hacia el exterior a las vías de circulación que circundan el
Edificio, las que a su vez desembocan en las vías peatonales principales del Club.
Acceso de Emergencia (del Tercer Nivel)

Este acceso constituido por unas escaleras metálicas de 1,20 m. de ancho con
doble descanso. Van desde el Tercer Nivel Gimnasio (Alterofilia) hacia el parque
Infantil del lado lateral derecho, que a su vez está junto a la vía de circulación
peatonal y vehicular principales del Club.
Pisos
Todas las áreas de circulación de la Edificación son de cemento revestido con losetas de
granito pulido. Los SS.HH. y los vestidores en su integridad son de cerámico blanco. El
ambiente de SPNG es de parquet, con un altillo también de madera. El salón de Baile es de
madera machambrada y posee un altillo de madera. El piso del Gimnasio es de vinílico
protegido con alfombra en toda su integridad. Las oficinas administrativas poseen piso de
vinílico.
Paredes
Son muros y columnas de cemento totalmente estucado. En los SS.HH. se usa cerámico para
revestir las paredes, hasta el techo. Y en las zonas de Spinning y Gimnasio de levantamiento
de pesas se posee paneles de espejos fijados a las paredes, con marco de madera oculto en
sus cuatro lados, se usa silicona para la fijación de los paneles de vidrio
Techos
Es un techo irregular y mixto. Los dos primeros Niveles son de concreto, estucado. El Tercer
Nivel es de estructura metálica en su mayor parte. Sólo los SS.HH. y las Oficinas
Administrativas son de cemento estucado.
Las puertas en su mayoría son metálicas, y de madera para algunos ambientes (Oficinas
Administrativas).
Las puertas interiores de los SS.HH. son de poli carbonato y melamina con estructura de
aluminio.
Las ventanas son de vidrio primario de 3, 4, 5 y 6 mm. De espesor y enmarcado sen sus
cuatro lados con estructuras metálicas, a los que se fijan con silicona estructural. Las
relaciones espesores - semi perímetros de los paños de vidrio cumplen largamente con la
norma RNE. E-40.
Primer Nivel
Tópico
SS.HH.
Snack
Bochas
Segundo Nivel
Danza
SS.HH. -Vestidores (Damas y Varones)
Tercer Nivel
Spinning
Caja
Gimnasio - Alterofilia
Oficinas Administrativas
SS.HH. -Vestidores (Damas y Varones)
7. C ESCRIPCION DE AMBIENTES (CON ENFASIS EN LOS MEDIOS DE EVACUACION)
Primer Nivel:
- Tópico: Se accesa por el Hall principal, mide 17 m2. con una puerta de 1,20 m.
de ancho y de una sola hoja. Su piso está al nivel del Hall sin desniveles.
- SS.HH.: Dan al Hall principal, y son dos ambientes contiguos y separados para
varones y damas, cada uno posee puerta de una sola hoja de 0,70 m. de
ancho, con su piso sin desniveles al raz del Hall principal.
- Snack: Es parte del Hall principal, y está constituido por una barra de madera de
0,60 m. de ancho por 4,60 m. de largo en forma semi circular. Tiene
contiguas mesas de atención al público, tales mobiliarios están ubicados
junto a las paredes donde no hay circulación de personas, dejando en todo
momento libre las vías de evacuación, así como los acceso a los diferentes
ambientes con los que se comunica el Hall principal.
- Bochas: Es uno de los ambientes más grandes del edificio, está constituido por
cuatro canchas rectangulares unas junto a otras, con su lado más largo
paralelo a los lados laterales (derecho e izquierdo) del ambiente. Existe un
pasillo de circulación que circunda y separa todas las canchas de 1,30 m.
de ancho sin desniveles y que desembocan a las puertas de salida laterales
y a todas, también a la puerta del Hall Principal.
Segundo Nivel:
- Danza: Es un ambiente de gran dimensión (254,73 m2.) donde solo tiene
albergue para 70 personas, debido al tipo de actividad que allí se
desarrolla, posee una puerta de 1,80 m. de ancho de doble hoja, que
desemboca a un Hall de acceso que a su vez comunica a los vestidores y
SS.HH. y al pasillo de acceso (con una puerta de una sola hoja de 1,20 m.
de ancho. El mencionado pasillo acaba en las gradas de acceso principal.
- SS.HH. - Vestidores: Son dos ambientes contiguos y separados para damas y
varones, y fueron diseñados para tal fin, cada uno posee SS.HH. duchas y
apartados para cambio de ropa. Posee (ambos) puertas de 0,80 y 0,90 m.
de ancho, respectivamente, su piso es sin obstáculos.
Tercer Nivel:
- Spining: Es un ambiente donde se ubican 32 bicicletas estáticas y por ende con
capacidad para 32 personas y un instructor, únicamente, el ambiente mide
38 m2. cada bicicleta ocupada posee un área de 0,66 m2. y todas 21,12
m2. Existen separaciones entre ellas de 0,60 m. La Sala posee un ingreso
de 1,00 m. de ancho constituido por una puerta de una sola hoja con piso al
ras de pasillo de circulación principal.
- Caja: Es un apartado de tabaquería de madera ubicado en una esquina al
ingreso al Gimnasio de Alterofilia, no obstruye ninguna vía, ni acorta su
dimensión, allí se ubica una sola persona encargada de hacer cobros, y dos
mesitas de mobiliario. Tiene una puerta de 0,80 m. de ancho. Que da al
pasillo de circulación principal.
- Gimnasio - Alterofilia: Es el espacio de mayor dimensión junto al de Bochas
(Primer Nivel), allí se ubican 78 máquinas de ejercicio de la Disciplina de
Alterofilia y potencia, cada equipo esta espaciada entre ellas en
l, 00 a 1,50 m. como mínimo, posee un capacidad de aforo de 80
personas en total. Su piso es de alfombra y no posee desniveles respecto al
resto de los pasillos de acceso y salida. Este ambiente posee una puerta de
Emergencia que da a unas escaleras de evacuación ubicadas al fondo del
Salón, a las que se llega por una puerta de 1,30 m. de ancho. Y las
escaleras miden un ancho de 1,20
m. de ancho. No existe desniveles entre los diferentes pisos.
- Oficinas Administrativas: La constituyen dos oficinas de 11,60 y 18,34 m2 de
área, allí laboran una y dos personas respectivamente, su puertas de 0,90
m. de ancho para cada una de las dos puertas de cada Oficina, dan a los
pasillos de circulación y a la Sala del Gimnasio de Alterofilia. Sus pisos son
sin desniveles respecto al resto de pisos.
- SS.HH. - Vestidores: Son dos ambientes opuestos y separados por el pasillo de
circulación y acceso principal a la Sala del Gimnasio de Alterofilia. Ambos
poseen tres salitas (para vestidores, duchas y SS.HH. respectivamente. Sus
puertas son similares y miden 1,00 m. de ancho y como se dijo
desembocan al pasillo de acceso principal. Los pisos no poseen obstáculos
y están al nivel del resto de pisos.
AMBIENTE AREA (m2) INDICE (m2pp) (1) AFORO (Personas)
Gimnasios (Tiene 3 Niveles) 1661,15 4,50 369

Gim - Salón de Baile (Nivel
2) 294,01 48 espacios 48
Gim - Spinning (Nivel 3) 73,28 18 espacios 18
Multideportivo AFORTO TOTAL (Personas) 435
(1) : Del RNE para Gimnasios y ambientes con asientos fijos.
Nota: El aforo calculado es para edificaciones y/o ambientes con salidas independientes
a un espacio de seguridad externa.
AMBIENTE AREA (m2) INDICE (m2 pp) (1) AFORO (Personas)

Restaurante - Cocina (Nivel
1) 114,35 10 12
Restaurante - Area de mesas
179,66 1,5 120
Comedor - Multideportivo AFORTO TOTAL (Personas) 132
(1) : Del RNE para Restaurantes.
Nota: El aforo calculado es para edificaciones y/o ambientes con salidas independientes
a un espacio de seguridad externa.

Multideportivo 33,71 1,30 26
Edificio Multideportivo
 435x0,005 = 2,18 — Redondeo 2,40 m.
Concusión:

MEMORIA DESCRIPTIVA
AMBIENTE : VESTUARIO CENTRAL

1. ANTECEDENTES
Esta edificación está dedicada, únicamente, a la prestación de servicios de vestuarios,
duchas y Servicios Higiénicos a los usuarios procedentes de la Piscina Central
principalmente y también de las diversas áreas del Club, tanto damas, varones y niños de
ambos sexos, en sus tres niveles.

En este Edificio laboran permanentemente 08 personas, en dos turnos, cumpliendo
horarios de atención al público de 7:00 am. a 8:30 PM. De lunes a domingo.


En sus 20 años de antigüedad el sísmico más relevante que tuvo fue del
2001, donde no tuvo ningún tipo de falla estructural, tampoco se registró
rotura de vidrios y/o puertas



anteriores.
La Instalación ha tenido diversas Visitas de Inspección de las Autoridades de
BAJO”.

La Instalación, posee un permanente sistema de mantenimiento tanto para los
SS.HH., pasadizos, Instalaciones sanitarias y eléctricas.
De la Ubicación
El Edificio Vestuario Central, se encuentra ubicada en las Instalaciones del Club
Del terreno
Linderos:
Por el frente: Piscina Central (Descubierta)
Lado derecho: vía de circulación peatonal (canchila de Gras sintético)
Lado izquierdo: vía de circulación peatonal (canchas de Vóley)
Por el Fondo: vía de circulación peatonal (junto a Multi deportivo)
De la Topografía
La topografía del terreno es irregular, en dos niveles, la parte más deprimida en
1,20 m. aproximadamente (casi 1/3 del área del edificio) por el lado de vestuario
de Varones.
3. CUADRO DE AREAS
AMBIENTE AREA (m2)
PRIMER NIVEL 289,61
4. DE LOS ACCESOS
De les Accesos
Cuenta con dos accesos, uno principal por el frente y otro secundario al fondo
del mismo.
Acceso Principal
El acceso principal es por el frente y da a la Piscina Central, pues básicamente
este Vestuario sirve a dicha Piscina. Tiene una puerta de mampara de vidrio
templado de 1,80 m. de ancho con grada hacia el nivel del piso de la piscina
central. Este ingreso conecta a manera de corredor y descanso a la vez el
Ingreso Principal, el Ingreso Secundario y el acceso a los dos niveles
superiores, mediante unas gradas.
Acceso Secundario
Ubicado justo al frente y al fondo del Ingreso Principal, está a bajo nivel (en 1,20
m. aproximadamente) conectado por unas gradas. Posee una puerta de doble
hoja de vidrio templado de 1,80 m. de ancho total. Está a una grada en nivel
superior respecto a su pido de ingreso (vía peatonal).
Pisos
Todas las áreas de circulación principal de la edificación, constituida básicamente por
escalaras y descansos intermedios son de concreto lucido. Los pisos de los diferentes
ambientes (vestidores) todos son de cerámico.
Paredes
Las áreas de circulación principal y dentro los ambientes, los espacios destinados a
vestidores exclusivamente, son muros y columnas de cemento totalmente estucado y
pintado. Los espacios donde existe contacto con humedad directa, tales como duchas y
SS.HH. poseen paredes revestidas con cerámico de color claro, hasta el nivel del techo.
Constituyen también, parte de la cobertura, áreas vidriadas tipo tragaluces superiores, de
vidrio primario con marcos de estructura metálica. Se hace notar que los vidrios cumplen
con la relación espesor-semi perímetro, contemplada en Reglamento. Además, que se ha
laminado vinil butiral, los vidrios que dan a zonas de circulación.
Techos
Los techos de los diferentes niveles, así como el techo de toda la edificación, son
uniformes, conservando el diseño arquitectónico a doble nivel de la Edificación. Es de
resaltar la existencia de tragaluces horizontales ubicados en tres líneas simétricas que
sirven a los vestuarios de Damas y de niños. Dichos vanos están cerrados con mamparas
de láminas de poli carbonato, trasluz sujetado en estructuras metálicas fijas.

Las puertas principales de acceso a los vestidores son de madera contra placada. Las
puertas de los SS.HH., y duchas son de acrílico con estructura de aluminio.
Primer Nivel
Vestidor de Varones
Vestidor 1er. ambiente (Semi-sótano)
Vestidor 2do. ambiente (sobre nivel)
Duchas
SS.HH.
Área de equipos
Sala de Maquinas
Almacén de carbón
Almacén de balones de cloro
Segundo Nivel
Vestidor de Niños
Tercer Nivel
Vestidor de Damas

EVACUACION)
Primer Nivel:
Vestidor de Varones
- Vestidor 1er. Ambiente: Ubicado en un semi sótano a 1,20 m. de desnivel, al

que se accesa por unas gradas de 1,12 m de ancho sin puerta. Es un
ambiente que posee únicamente mobiliario (batearías de casilleros
unipersonales) y bancas. Los pasillos intermedios son todos de 1,00 m.
de ancho.
- Vestidor 2er. Ambiente: Ubicado en un sobre nivel, a 1,20 m. de altura, al que
se accesa por unas gradas de 1,12 m de ancho sin puerta. Al igual que
el ambiente anterior, es un ambiente que posee únicamente mobiliario
(batearías de casilleros unipersonales) y bancas. Los pasillos
intermedios son todos de 1,00 m. de ancho.
- Duchas: Son parte del ambiente principal, ubicadas a ambos lados del Hall
principal del ambiente, poseen accesos de 1,00 m. de ancho y sus pisos
poseen una lámina plástica antideslizante.
SS.HH.: Ubicados al ingreso y a ambos lados del Hall principal del ambiente, sus
accesos son directos a la vía principal de ingreso.
Área de equipos
- Sala de Máquinas: Éste y los ambientes siguientes se ubican al lado derecho

del edificio, sus accesos no tienen contacto con el ingreso principal de
los vestidores, sus puertas dan a la vía de circulación de lado derecho
del edificio. Específicamente en este ambiente se ubican los equipos de
bombeo, calefacción y tratamiento de agua necesarios para el servicio
del edificio y secundariamente para la Piscina Central. Tiene por puerta
una reja metálica de dos hojas con chapa y de 1,20 m. de
ancho. El acceso a este ambiente es restringido únicamente
al personal de mantenimiento.
- Almacén de carbón: Ambiente contiguo al anterior (lado derecho) allí se
almacena el carbón mineral con el que funciona el calentador de agua,
y material de mantenimiento para la sala de máquinas. Tiene una
puerta metálica de dos hojas con chapa y de 1,50 m. de ancho. El
acceso a éste ambiente es restringido al personal de mantenimiento.
- Almacén de balones de Cloro: Es un ambiente pequeño de 1,40 m2. Es un
cuarto confinado y ventilado, posee por puerta una reja de 0,53 m. de
ancho y el acceso es restringido al personal de mantenimiento.
Segundo Nivel:
- Vestidor de Niños: Este ambiente al igual que el Vestidor de varones, pero en
menor dimensión tiene las mismas características de funcionabilidad, la
puerta de acceso del ambiente es de 1,20 m. de ancho y desemboca
en el descanso intermedio de las gradas de acceso principales.
Interiormente en el ambiente, las vías de circulación poseen un ancho
de 0,80 m. la más angosta (hacia duchas).
Tercer Nivel:
- Vestidor de Damas: De similares características que el vestidor de damas. La
puerta de acceso principal del ambiente es de 1,20 m. de ancho y
desemboca en el último descanso de las gradas de acceso principales.
Interiormente en el ambiente, las vías de circulación poseen un ancho
de 0,80 m. la más angosta (hacia duchas).

Vestuario Central 579,22 3,00 193
Vestuario Central AFORTO TOTAL (Personas) 193
(1) ; De RNE para vestuarios.

Tiempo Evac
EDIFICACION Distancia (m.) Velocidad (m/s) (1) (seg.)
 193 x 0,005 = 0,965 — Redondeo 1,20 m.

Conclusión:

MEMORIA DESCRIPTIVA
AMBIENTE : PISCINA CENTRAL

PROPIETARIO: CLUB INTERNACIONAL AREQUIPA
1. ANTECEDENTES
Esta edificación está dedicada a actividades de natación de tipo recreativo, y otras de
esparcimiento.

En este Edificio laboran permanentemente 03 personas, en un tumo, cumpliendo horarios
de atención al público de 7:00 am. a 5:30 PM. De lunes a domingo.


En sus 20 años de antigüedad el antecedente sísmico mas relevante que tuvo
fue del 2001, donde no tuvo ningún tipo de falla estructural, tampoco se
registró fisuras en las estructuras y paredes. La instalación no ha sufrido
remodelaciones ni otras modificaciones a sus estructuras originales.

La capacidad de diseño de la piscina propiamente dicha es de 41 bañantes,
sin embargo, la capacidad del recinto donde se ubica es de 250 personas.


anteriores.
Defensa Civil, de carácter preventivo, registrando como resultados “NO
APLICA RIESGO”.

La Instalación, posee un permanente sistema de mantenimiento, de los pisos
de tránsito, y por su puesto del agua, pues la piscina posee un sistema
automático de recirculación y tratamiento de agua, donde se dedican tres
personas en dos turnos en horarios de 7:00 am. a 9:00 PM. De lunes a
domingo. Existe personal de socorro durante el horario del día, (mayor
afluencia), los días sábados y domingos.
De la Ubicación
La Piscina Central se ubica en las Instalaciones del Club Internacional Arequipa,
que a la vez se ubica en la Avenida Bolognesi S/N, Distrito y Provincia de
Arequipa.
Del terreno
Linderos:
Por el frente: vía de circulación peatonal (Parque infantil 1)
Lado derecho: vía de circulación peatonal (canchila de Fulbito 8x8)
Lado izquierdo: Edificio Social (Específicamente Nuevas tiendas)
Por el Fondo : Vestuario Central
De la Topografía
La topografía del terreno es irregular, en dos niveles, la parte baja dedicada
propiamente a la piscina a una profundidad de 1,32 m. (lo más hondo), y el piso
a nivel dedicado a la ubicación del público asistente y mesas de atención.
3. C UADRO DE AREAS
AMBIENTE AREA (m2)
Piscina 404,63
Captación de Reboses 83,03
Tránsito peatonal 430,74

4. CE LOS ACCESOS
De les Accesos
Cuenta con cinco accesos, uno principal por el frente, otro proveniente desde la
cafetería del Edificio Social, otro desde la vía de circulación junto a vóley, otro
proveniente desde el Vestuario Central y otro desde una puerta ubicada en la
esquina lateral derecha, al fondo.
Acceso Principal
El acceso principal es por el frente y da a un patio de antesala contiguo a una
de las vías peatonales principales. Lo constituye una puerta de mampara de
vidrio templado de 2,40 m. de ancho de doble hoja y piso al ras del resto de
ambientes.
El Proveniente desde la cafetería de Edificio Social

Es una puerta de 1,00 m de ancho que básicamente desemboca en un corredor
de 2,00 m. de ancho, dicho comedor que está al pie del Edificio Social,
comunica las tiendas que este edificio posee en su Primer Nivel. Por tanto, es
un Ingreso indirecto a la Piscina Central.
El Proveniente desde la vía de circulación junto a vóley
Es una puerta de 2,40 m. de ancho de doble hoja, y desemboca al corredor
junto a las tiendas antes mencionado.
El Proveniente desde el Vestuario Central
Es una mampara con puerta de 2,00 m. de ancho de doble hoja, y desemboca
al pasillo circundante de la Piscina
Puerta de la esquina derecha de la Piscina
Es una puerta de 1,20 m. de ancho de una hoja, y comunica con una vía de
circulación principal al exterior de la Piscina.
Pisos
Todas los pisos de las áreas de circulación que circundan a la Piscina son de cemento
revestido con losetas de granito antideslizante. El piso de la Piscina es de cerámico.
Paredes
El ambiente donde se ubica la Piscina posee un cerramiento compuesto por una gran
mampara de vidrio templado auto sostenida de 2,40 m. de alto. Mientras la Piscina posee
paredes de cemento revestido con cerámico, íntegramente.
Techos
La piscina y el ambiente donde se ubica ésta, no tienen cobertura alguna.

El ambiente donde se ubica la piscina posee un cerramiento con mamparas de vidrio auto
sostenida, y sus puertas son de también de vidrio.

EVACUACION)
- Piscina Central: La Piscina es de piso irregular en su parte más larga (en forma
de “V”) con 1,25 m. de profundidad en sus extremos y 1,32 en su parte
central. En su dimensión más corta, conserva una uniformidad
horizontal. La Piscina posee dos escaleras con barandas, ubicadas en
las esquinas opuestas y laterales del lado derecho de la piscina, dicha
baranda tiene un ancho de 0,70 m. de ancho y está fijada firmemente al
piso, pared y borde de la piscina, las mencionadas barandas dan a la
vía de circulación que circunda toda la piscina, y de allí posee
comunicación con todas las puertas de salida ya mencionadas.
- Vía de circulación que circunda a la piscina: Espacio de 5,40 m. de ancho
que circunda totalmente a la piscina, y tiene acceso directo a todas las
puertas de evacuación, alberga el mobiliario propio de bañistas y
mobiliario como perezosas, mesas y sillas, quedando un corredor de
2,00 m. para la circulación de personas.

Piscina Central 918,40 4,50 204
Vestuario Central AFORTO TOTAL (Personas) 204
(1): En el RNE corresponde a Piscinas sin techo.
Nota: El aforo calculado es para edificaciones y/o ambientes con salidas independientes a un
espacio de segundad externa.

(1): Velocidad del desplazamiento de personas tomado experimentalmente.
 204 x 0,005 = 1,02 — Redondeo 1,20 m.
 Dimensiones: 17,50 m. 1,50 m. 1,50 m.
Conclusión:

MEMORIA DESCRIPTIVA
AMBIENTE : EDIFICIO CENTRAL

DIRECCIÓN ; AV. BOLOGNESI S/N, DISTRITO Y PROVINCIA DE AREQUIPA
1. ANTECEDENTES
Es el Edificio más emblemático de la Institución, debido a que es el primer edificio donde
se desarrollaron sus actividades desde que se ubicó a orillas del Río Chili hace como 50
años


En sus aproximadamente 50 años el antecedente sísmico más relevante que
tuvo fue del 2001, donde no tuvo ningún tipo de falla estructural.

La capacidad de diseño de la instalación es de 1227 concurrentes en sus tres
niveles.

En él se desarrollaban todas las actividades sociales hasta hace tres años.
Ahora alberga a restaurantes, ambientes para la práctica de algunos deportes
y todavía el Salón de presidentes, llamado Salón VIP.

anteriores.
APLICA RIESGO”.

La Instalación, posee un permanente sistema de mantenimiento, tanto de las
instalaciones eléctricas, sanitarias, estructurales, así como el aseo
permanente de todos los ambientes, salones, comedores y SS.HH. esta labor
está a cargo de la Oficina de Mantenimiento.
De la Ubicación
El Edificio Social se ubica en las Instalaciones del Club Internacional Arequipa,
que a la vez se ubica en la Avenida Bolognesi S/N, Distrito y Provincia de
Arequipa.
Del terreno
Linderos:
Por el frente: vía de circulación peatonal (Junto al Parque infantil 1)

Lado derecho: vía de circulación peatonal y Piscina Central
Lado izquierdo: Parque Infantil y Cabaña “El Castillo”
Por el Fondo: Canchas de vóley
De la Topografía
La topografía del terreno es irregular, donde las tiendas y el salón de Bowling
están a nivel inferior, aproximadamente 0,50 m. del nivel del suelo general.
3. CUADRO DE AREAS
AMBIENTE AREA (m2)
PRIMER NIVEL 1411,08
TERCER NIVEL 922,09
Albergue 1024,41
Ping Pong y Ajedrez 479,50
4. DE LOS ACCESOS
De los Accesos
Este Edificio es rico en Accesos, pues debido a que posee variedad de
ambientes en sus tres niveles. Cuenta con Ocho accesos: El Principal (Rampa
al Segundo Nivel) que lleva al Salón Social y al acceso a Tenis de Mesa,
Ingreso al Primer Nivel por el Frontis, Ingreso al Piano Bar (Segundo nivel),
Ingreso al Primer Nivel por la Piscina Central, Ingreso a Sala de Máquinas de
Bowling, Ingreso Posterior a los Restaurantes (Segundo Nivel), Ingreso posterior
al Salón Social y al Albergue Deportivo.
Acceso Principal
LA constituye una rampa de 2,60 m. de ancho en toda su extensión de 23,61 m.
de largo. Carece de puertas y paredes con piso de cemento lucido y
antideslizante. Carece de puertas y paredes. Es acceso emblemático y frontal a
los Salones más concurridos del Club, los Salones Sociales. Sirve de acceso y
evacuación también a las gradas que dirigen al Salón de Tenis de Mesa (Ping
Pong) y Ajedrez. Se ubica el frontis del Edificio y lleva al Segundo Nivel del
mismo, sirve como uno de los desemboques de este nivel y parte del Tercer
nivel.
Acceso al Tenis de Mesa

Son unas gradas de 1,60m. de ancho con 18 paso de 0,27m. de ancho y dos
descansos (de 1,00m. y 0,70m. de ancho). Todo con una pendiente de 37,5°.
Sirve de acceso y evacuación al Salón de Tenis y ajedrez, por una puerta de
dos hojas del mismo ancho.
Ingreso al Primer Nivel del Edificio por el frontis
Se ubica en el Primer piso y es una puerta de dos hojas de 1,80m. de ancho,
sirve de ingreso y evacuación a parte del Primer Nivel, desemboca en una
vereda de piso de cemento lucido y ruboso.
Ingreso a Restaurante “Piano Bar” (Segundo Nivel)
Es una grada independiente de 1,1 Om. de ancho con 20 pasos de 0,27m. de
ancho y un descanso en la puerta del Piano Bar. Conecta la salida del Piano
Bar, que es una puerta de dos hojas del mismo ancho.
Ingreso al Primer Nivel por la Piscina Central
Es una puerta de dos hojas de 1,80m. de ancho. Sirve de ingreso y salida de
parte del Primer Nivel, desemboca en un eximí patio de gran dimensión que
circunda la Piscina Central.
Ingreso a la Sala de Máquinas de Bowling
Es una puerta de 0,85 m. de ancho y sirve de acceso y salida a los dos
maquinistas de éste ambiente.
Ingreso posterior a Restaurante (Segundo Nivel)
Es una grada tipo caracol de 1,20m. de ancho con 20 pasos de 0,30m. de ancho
y dos descansos (no intermedio y uno en la puerta de salida de los
Restaurantes). Conecta la salida de los Restaurantes del Edificio Social del
Segundo Nivel a un corredor de gran amplitud circundante a la Piscina Central,
puerta de 1,20 m. de ancho de una hoja, y comunica con una vía de circulación
principal al exterior de la Piscina.
Ingreso posterior al Salón de Billar y Albergue Deportivo
Básicamente es una grada de 1,60m. de ancho que conecta los tres niveles del
Edificio, posee descansos intermedios entre niveles. A ella desembocan las
puertas de salida del Segundo Nivel de 2,40 m. de ancho y la del Tercer Nivel
de 2,30 m. Esta última es una de las dos que sirven de salida del Tercer Nivel
donde se ubica el Albergue Deportivo.
Pisos
Todas los pisos de la edificación so de diversos tipos, desde vinílico, cerámicos y
cemento lucido, siendo todos con características antideslizantes. Los pisos de todas
las salidas son generalmente de cemento lucido antideslizante.
Paredes
Las paredes de la Edificación son de material noble tartajeado con cemento en su
mayor parte. Poseyendo tabaquería de material aligerado (Dry Wall) en algunas
divisiones del Primer y Segundo Nivel, se respeta la independencia de ambientes.
Todas las paredes están pintadas.
Techos
Los techos del Primer y Segundo Nivel son de material noble tartajeado. Poseyendo
únicamente el techo del Bowling (Primer Nivel) falso Cielo Raso, adosado al concreto.
El Techo del Segundo Nivel es de Material Noble tartajeado para todo el ambiente del
Albergue Deportivo y para el de Ajedrez, y de cobertura aligerada (Alucin recubierto y
con falso cielo raso) en el ambiente de Tenis de Mesa. Todos los techos están en
buen estado.

La mayoría de las puertas de la Edificación son de metal con paños de vidrio en la
parte superior, permanecen abiertas completamente durante los horarios de atención
da los diferentes ambientes.
Las ventanas de la Edificación son de metal con paños de vidrio cuyas dimensiones
está por debajo de lo normado por la relación de semi perímetro de la RNE E.40.
Primer Nivel
Intermedie
Sala de Estar, biblioteca e Internet
Oficina de Relaciones Públicas
Zona de Tiendas
Salón de Bowling y Vestidores
Segundo Nivel
Restaurante “Piano Bar”
Salón de Academia de Ajedrez (niños)
“Salón VIP”
“Salón Señor”
Salón de Billar
Restaurantes 1 y 2
Tercer Nivel
Salón de Tenis de Mesa
Salón de Ajedrez
Albergue Deportivo
EVACUACION)
- “Intermedio": Es un ambiente compuesto de dos consultorios y una sala de

espera y recepción. Allí se atienden urgencias menores ocasionadas
durante las actividades del Club. Su acceso es directo a espacios libres.
- Sala de Star, Biblioteca e Internet: Ambiente contiguo a Intermedie, también
con salidas propias. El ambiente es un Salón de gran tamaño con tres
espacios a manera de salas para lectura y acceso a Internet. Posee
servicios higiénicos propios para damas y varones. Los vidrios
componentes de las puertas principales de acceso son de vidrio
templado.
- Oficina de Relaciones Públicas: Ambientes que también posee ingreso
independiente y vía propia de acceso. Es una oficina administrativa, que
también se conecta con el salón de Biblioteca. Los vidrios existentes
cumplen con la Norma RNE. E.40.
- Zona de Tiendas: Está frente a la piscina Central, y son tiendas en fila y
sucesivas cuyas fachadas dan a la vía peatonal adyacente a la Piscina
Temperada. Los giros de dichas tiendas son la venta de bebidas y
comida rápida. Los componentes constructivos y espacios cumplen con
las normas constructivas.
- Salón de Bowling y Vestidores: Ambiente independiente donde se practica
este deporte, posee una sala de estar, los vestidores necesarios y
SS.HH. necesarios. Los vidrios existentes cumplen con la Norma RNE.
E.40.
- Restaurante “Piano Bar”: Su ingreso principal es directo al exterior por medio
de gradas en su frontis. Poseen también un ingreso por el pasaje
peatonal principal del segundo nivel. La cocina es un ambiente que
posee puerta independiente además de acceso por la barra de atención.
- Salón de Academia “Ajedrez”: Es una habitación donde se imparten clases de
ajedrez para niños, cuyo ingreso desemboca al corredor principal del
Segundo Nivel del Edificio.
- “Salón VIP”: Es un ambiente dedicado a las reuniones de los directivos del Club
y reuniones representativas, su ingreso es por el corredor principal del
Segundo Niveles del Edifico.
- “Salón Señor”: Es propiamente un Bar, donde se reúnes los socios señor,
posee dos puertas que ambas dirigen a las escaleras hacia el exterior
del edificio.
- Salón de Billar: Se ingresa por las gradas que conectan los tres niveles del
edificio, en él se practica el billar.
- Salón de Tenis de Mesa: Ambiente del tercer nivel y con ingreso independiente,
donde se practica y enseña este deporte. Su acceso es un escalera
metálica de 1,20 m. de ancho. Su hall de ingreso sirve de antesala al
Salón de Ajedrez.
- Salón de Ajedrez: Ambiente compuesto por tres habitaciones donde se practica
y se enseña este deporte. Su ingreso es por el hall del salón de Tenis
de mesa.
Albergue Deportivo: Posee ingreso propio por unas escaleras de concreto en la
parte posterior del edificio. Sirve de albergue para las delegaciones
visitantes a los eventos realizados en Club, a manera de un hotel de 01
estrella.
8. C ALCULO DEL AFORO
Primer Nivel
CALCULO DEL AFORO

Intermedic (Nivel 1) (2) 63,83 6,00 11
Of. RR.PP. - (Nivel 1) 100,01 9,50 11
Tiendas frente a Piscina son
6 36,20 1,5 24 x Tienda
Tiendas frene a Piscina x 2 16,31 1,5 11x Tienda
Sala Social (Sitios fijos) 267,52 23 sitios fijos 23
Bowling 708,46 50 sitios fijos 50
Segundo Nivel
Piano Bar-Cocina (Nivel 1) 82,70 10 41

Piano Bar-Área de mesas 130,17 1,5 86
Restaurante - Piano Bar AFORTO TOTAL (Personas) 127
(1) : Del RNE para Restaurantes.

Aula de Ajedrez 44,25 1,5 12
Salón VIP 162,00 30 sitios fijos 30
Salón señor 84,62 30 sitios fijos 30
Restaurante 1 215,77 40 sitios fijos 40
Segundo Nivel AFORTO PARCIAL (Personas) 112
(1) : Del RNE para Aulas de ciase.
AMBIENTE AREA (m2) INDICE (m2pp) (1) AFORO (Personas)

Restaurante 2 208,87 40 sitios fijos 40
Salón de Billar 230,42 40 sitios fijos 40
Tercer Nivel
CALCULO DEL AFORO

Albergue Deportivo 442,59 12,00 37
Salón de Tenis de Mesa 379,85 2,00 189

Salón de Ajedrez 99,87 40 sitios fijos 40
Tenis de Mesa y Ajedrez AFORTO TOTAL (Personas) 229
(1) : Del RNE para Salas de Juego.
Nota: El aforo calculado es para edificaciones y/o ambientes con salidas independientes a un
TIEMPO DE EVACUACION ESTIMADO DEL EDIFICIO:
EDIFICACION Distancia (m.) Velocidad (m/s)(1) Tiempo Evac (seg.)

Edificio Central 43,02 1,30 33,00
Primer Nivel
CALCULO DEL AFORO

AMBIENTE AFORO Requerido (1) Ancho total de salidas
Intermedie (Nivel 1) (2) 11 0,60 1,65
Of. RR.FP. - (Nivel 1) 11 0,60 1,65
Tiendas frente a Piscina son
6 24 0,60 3,60
Tiendas frene a Piscina x 2 11 0,60 3,60
Sala Social (Sitios fijos) 23 0,60 23
Bowling 50 0,60 3,00
(1) Aforo multiplicado por 0,005 y redondeado en módulos de 0,60 m.
Segundo Nivel
Segunde Nivel Parcial 112 0,6 2,0
Restaurante 2 40 0,6 1,6
Salón de Billar 40 0,6 2,4
Tercer Nivel
CALCULO DEL AFORO

Albergue Deportivo 37 0,6 1,2
Tercer Nivel Parcial 229 1,2 1,7
MEMORIA DESCRIPTIVA
AMBIENTE : POLIGONOS DE TIRO

1. ANTECEDENTES
En éstos amplios espacios se practican la disciplina más antigua del Club. Este espacio
se divide en tres ambientes, de acuerdo a las variantes de la disciplina, cuales son Tiro de
10 m. Tiro de 25 m. y Tito de 50 m.

Laboran permanentemente 03 personas, una para cada disciplina de Tiro. En horarios de
8:45 a.m. a 17:00 horas.


En sus casi 40 años, el antecedente sísmico más relevante que tuvo fue del
2001, donde no tuvo ningún tipo de falla estructural, tampoco se registró
daños a vidrios y/o puertas.



anteriores.
APLICA RIESGO”.

El mantenimiento de los diferentes ambientes, así como la custodia del
armamento de entrenamiento está a cargo del personal del Club.
De la Ubicación
Se encuentra ubicado en las Instalaciones del Club Internacional Arequipa, que
a la vez se ubica en la Avenida Bolognesi S/N, Distrito y Provincia de Arequipa.
Del terreno
El terreno es de forma regular y presenta un área total de 3505,44 m.
Linderos:
Por el frente : Vía peatonal hacia complejo de Tenis
Lado derecho : Estacionamiento y pista de ingreso al Club.
Lado izquierdo : Vestidores de personal del Club.
Por el Fondo : Área verde colindante con el Río Chili.
3. CUADRO DE AREAS
AMBIENTE AREA (m2)
TIRO 10 METROS 475,23
TIRO DE 25 METROS 1119,15
OFICINAS Y CIRCULACIÓN (Tiro 10 y 25 m.) 95,79
TIRO DE 50 METROS 1815,27
4. DE LOS ACCESOS
De los Accesos
Cada ambiente posee ingreso y salida independiente, y además una salida de
emergencia. Tiro de 10 m. y Tiro de 25 m. comparten un hall de acceso, la
Oficina que administra dichos ambientes y además los SS.HH.
Tiro de 50 m. posee acceso propio y dominio sobre sus espacios necesarios
para su operación.
Tiro de 10 Metros
Posee dos puertas una Principal de dos hojas de 2,35 m. del exterior a un hall
de ingreso, la puerta propiamente del ambiente que mide 2,35 de dos hojas.
Tiro de 25 Metros
Posee tres puertas una Principal de dos hojas de 2,35 m. del exterior a un hall
de ingreso, la puerta propiamente del ambiente que mide 2,35 de dos hojas y
una de emergencia que mide 1,00 m. para todos los casos que no sean por -
inundación.
Tiro de 10 y 25 m. se conectan por u corredor que une sus hall de ingreso, por
tanto, en casos de emergencia también pueden compartir sus ingresos
principales.
Tiro de 50 Metros
Este ambiente no tiene conexión con los dos primeros. Posee una puerta
principal de ingreso que a un hall de ingreso y de allí al ambiente de Tiro
propiamente dicho.
Posee cuatro puertas: una Principal de dos hojas de 1,50 m. del exterior a un
hall de ingreso que a I a vez tiene una puerta de ingreso al ambiente principal
que mide 1,00 m. y las dos puertas para casos de emergencia menos de
inundación.
Pisos
Tiro de 10 y 25 Metros
Las áreas de circulación de personas y de servicios son de concreto revestido con
cerámico, las zonas de disparo son piso de arena suelta y restringidas al acceso de
personas salvo las reglas de la administración de la Liga de Tiro.
Tiro de 50 Metros
Las áreas de circulación de personas y de servicios son de concreto, los pisos de los
SS.HH. son revestidos con cerámico. Las zonas de disparo son de pasto nivelado y
restringidas al acceso de personas salvo las reglas de la administración de la Liga de
Tiro.
Paredes
Son albañilería y concreto estucado y pintado.
Tiro de 50 Metros
El perímetro de cerramiento es de albañilería sin estuque y pintado. Las áreas de
servicio y atención a los concurrentes son de albañilería estucado y pintado.
Techos
Es techo de concreto estucado y pintado en sus hall de ingreso y circulación, en albos
polígonos. Con techo de estructura metálica con cielo raso en la zona de disparo.
Tiro de 50 Metros
El las zonas de circulación y atención a los asistentes es techo de calamina soportado
por estructura mixta de metal, madera y caña de bambú más como elemento
ornamental.
La zona de disparo no posee techo.
Puertas y ventanas metálicas en los ingresos principales de ambos polígonos, puertas
de madera contraplacada en los ambientes de servicios a los concurrentes y puertas
de vidrio templado en los accesos a los dos polígonos.
poseen instalaciones eléctricas diseñadas para los usos respectivos, las que están
empotradas íntegramente.
Tiro de 50 Metros
Las puertas y ventanas existentes son de metal, las personas no tienen acceso a las
ventanas. Las instalaciones eléctricas son empotradas íntegramente y calculadas para
el tipo de establecimiento.
Polígono de Tiro de 10 y 25 Metros

Halls de ingreso a Tiro de 10 Metros
SS.HH. para ambos (polígonos)
Oficina de Administración de los ambientes
Depósito de limpieza
Ambiente del Polígono de Tiro de 10 Metros
Ambiente del Polígono de Tiro de 25 Metros
Polígono de Tiro de 50 Metros
Hall de ingreso
SS.HH. para ambos
Oficina de Administración de los ambientes
Depósito de limpieza
Depósito de armas
Área de circulación de personas
Explanada de disparo
7. C ALCULO DEL AFORO
CALCULO DEL AFORO

INDICE (m2 pp.)
AMBIENTE AREA (m2) (1) AFORO (Personas)
Zona tiradores Polígono 10 M.
(2) 356,43 4,50 70
Zona tiradores Polígono 25 M.
(2) 267,63 4,50 60
Polígonos de 50 M. (2) 767,35 4,50 171
(1) : Del RNE para oficinas Gimnasios.
(2) : Zona de acceso de personas

Polígono 10 M. 31,00 1,30 24
Polígono 25 M. 25,00 1,30 20
Polígonos de 50 M. 33,35 1,30 26
CALCULO DEL AFORO

Polígono 10 M. (2) 70 0,60 2,40
Polígono 25 M. (3) 60 0,60 3,30
Polígonos de 50 M. (4) 171 1,20 3,80
(1) Aforo multiplicado por 0,005 y redondeado en módulos de 0,60 m.
(2) Una Puerta de 2,40 m.
(3) Dos puertas de 2,30 m. y 1,00 m.
(4) Tres puertas de 1,80 m. 1,00 m. y 1,00 m.
MEMORIA DESCRIPTIVA
AMBIENTE : EDIFICIO ADMINISTRATIVO

1. ANTECEDENTES
En este Edificio se desarrollan todas las actividades administrativas del Club. En el
Primer Nivel se ubica Logística, el archivo documentado, la Oficina de Atención al Socio
y asesoría Legal. Mencionamos también a la Oficina de Caja, que, sin formar parte del
mismo edificio, su cercanía y tipo de actividad lo integran funcionalmente.
En el Segundo Nivel está la Oficina de Presidencia, la Gerencia y Comité deportivo. En el
último y Tercer Nivel se ubica contabilidad, sistemas y la oficina de personal.


Es un edificio relativamente nuevo pues tiene casi 7 años. No presenta ningún
tipo de daños en su estructura



anteriores.

La Instalación, posee un permanente sistema de mantenimiento, SS.HH.,
pasadizos, Instalaciones sanitarias y eléctricas.
De la Ubicación
Se encuentra ubicado en el ingreso principal de las Instalaciones deL Club
Del terreno
El terreno es de forma regular con un área total de 158,76 m2.
Linderos:
Por el frente : Vía vehicular de salida del Club
Lado derecho : Playa de estacionamiento del Club
Lado izquierdo : Parque público.
Por el Fondo : Área verde del Club
De la Topografía
La topografía del terreno es regular, sin presentar desniveles.
3. CUADRO DE AREAS
AMBIENTE AREA (m2)
PRIMER NIVEL 158,76
TERCER NIVEL 232,12
4. DE LOS ACCESOS
De los Accesos
Posee dos accesos, la puerta de ingreso principal que lleva al pasillo de
circulación del primer nivel y a las gradas que conecta los tres pisos.
También posee un ingreso por unas gradas laterales de concreto que conecta
los pisos dos y tres, que a la vez hacen de vía de evacuación alternativa.
Acceso Principal
Dedicada al ingreso del público en general, así como al personal de trabajo. La
constituye una puerta de doble hoja con un ancho de 1,60 m. y 3 m de alto.
Acceso Secundario Lateral (gradas)

Es una grada de concreto de 1.20 m. de ancho sin puerta ni otro obstáculo de
acceso en todo su recorrido.
Pisos
Todos los pisos son de cerámico, y alfombrado en la sala de reuniones de y oficina de
Presidencia.
Paredes
Son muros y columnas de concreto totalmente estucado.
Techos
Son de material noble y estucados en todos los niveles y a dos aguas en el último nivel.

Las ventanas corredizas en su mayor parte y con todos sus bordes con perfil de alum nio.
Las puertas son de madera contra placadas, también hay de vidrio templado en ios
ingresos Principales del lado lateral derecho y atención al socio, y de perfiles de aluminio
con cerramientos de poli carbonato en administración.
La tabaquería interior es de madera y pili carbonato y vidrio enmarcado.
Primer Nivel
• Logística
• Atención al Socio
• Archivo Central
• Asesoría Legal
• SS.HH.
Segundo Nivel
• Oficina de Presidencia
• Sala de Reuniones del Directorio
• Oficina de Gerencia
 Ambientes del Comité Deportivo
• SS.HH.
Tercer Nivel
• Ambientes de Contabilidad
• Oficinas de Sistemas
• Ambientes de Personal
• SS.HH.
CALCULO DEL AFORO

Administración 609,02 9,50 64
(1): De RNE para oficinas Administrativas.

Administración 30 1,30 23
 64 x 0,005 = 0,32 — Redondeo 0,60 m.
Salid as de la Edificación:
Conclusión:
 Las salidas existentes pueden desalojar el máximo aforo nominal.

MEMORIA DESCRIPTIVA
AMBIEN TE : CASA DE LA CULTURA

1. ANTECEDENTES
Edificio de dos niveles donde se desarrollan actividades literario musicales y artísticas,
exposición de trabajos y academias en diversas especialidades.

En dicha edificación laboran permanentemente 01 persona, en el horario de 8:00 a 18:00
horas.

No so tiene información de desastres anteriores o situaciones de riesgo conocido.

El edificio tiene una antigüedad de 15 años, y al antecedente sísmico mas
relevante que tuvo fue del 2001, donde no tuvo ningún tipo de falla estructural,
tampoco se registró rotura de vidrios y/o puertas.



anteriores.

El mantenimiento del establecimiento está a cargo del personal del Club.
De la Ubicación
Se encuentra ubicado frente a las canchas de fútbol de 8x8, en las
Instalaciones del Club Internacional Arequipa.
Del terreno
Linderos:
Por el frente : Vía vehicular de salida del Club
Lado derecho : Área de Mantenimiento del Club.
Lado izquierdo : Vestidores del Personal.
Por el Fondo : Propiedades de terceros
De la Topografía
El terreno de la edificación es regular, sin la presencia de mayores desniveles
3. CUADRO DE AREAS
AMBIENTE AREA (m2)
PRIMER NIVEL 138,89
4. DE LOS ACCESOS
De los Accesos
Posee un solo acceso, constituido por una puerta de madera de 1,20 m. de
ancho.
Pisos
Sus pisos son de cemento lucido con revestimiento de cerámico y vinílico.
Paredes
Son muros y columnas de cemento totalmente estucado y pintado.
Tedios
Son de concreto estucado y pintado, con la presencia de tragaluces rectangulares a
manera de tiras en el techo del segundo nivel, los que están cerrados por láminas de poli
carbonatas traslucido.

Las puertas son de madera sólida (principal) y contraplacada en los ambientes internos.
Las ventanas son instaladas con el sistema modu glass, y enmarcadas.
Posee paredes con paños de vidrio adosado para la práctica de la danza.
Primer Nivel
Salón y Depósito
Oficina de coordinación
SS.HH.
Segundo Nivel
Salón de talleres
SS. HH

AFORO
AMBIENTE AREA (m2) INDICE (m2 pp) (1) !
Casa de la Cultura 263,34 3,00 88
(1): En el RNE corresponde a salas de exposición.

Tipeo Rafaella.

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Tipeo Rafaella.

Cargado por

Copyright:

Formatos disponibles

MEMORIA DESCRIPTIVA

AMBIENTE : PISCINA TEMPERADA

Número de personas que laboran y/o frecuentan en la instalación o ambiente,

Situación de riesgo conocida en base a desastres anteriores.

 Daños anteriores por desastres y acciones de rehabilitación

La Piscina Temperada tiene una antigüedad de 15 años, y el antecedente

 Capacidad máxima de diseño de la instalación.

 Uso anterior del objeto de inspección.

 Resultados de inspecciones Técnicas de Seguridad en Defensa Civil,

 Rutinas de Mantenimiento de la Instalación.

2. DE LA UBICACIÓN Y CARACTERÍSTICAS DEL TERRENO

AMBIENTE AREA (m2)

PRIMER NIVEL 475,23

Piscina Temperada 1024,41

SEGUNDO NIVEL (Vestidores) 160,32

SÓTANO (Sauna) 378,85

ÁREA OCUPADA 1835,56

ÁREA DEL TERRENO 1296,39

Acceso Secundario Posterior

Acceso Lateral a lado Izquierdo

Fuer as en las mamparas

Puertas, ventanas y accesorios

Piscina Temperada Principal

Piscina Temperada Principal: posee dos escaleras con barandas de tubo de

8. CALCULO DEL AFORO

CALCULO DEL AFORO

TIEMPO DE EVACUACION ESTIMADO:

EDIFICACION Distancia (m.) Velocidad (m/s) (1) Tiempo Evac (seg.)

Requerimiento de Salidas para el máximo aforo de 485 personas:

 485 x 0,005 = 2,43 — Redondeo 3,00 m.

 Posee 08 Puertas que dirigen a una zona segura exterior.

 Dimensiones: 1,00 m. 1,00 m. 1,95 m. 1,95 m. 1,00 m. 1,00 m. 1,00 m. 1,00 m.

 La suma de todas las salidas es: 9,90 m.

o Las salidas existentes pueden desalojar el máximo aforo nominal.

Número de personas que laboran y/o frecuentan en la instalación o ambiente, indicando

Situación de riesgo conocida en base a desastres anteriores.

 Daños anteriores por desastres y acciones de rehabilitación efectuadas.

 Uso anterior del objeto de inspección.

 Resultados de inspecciones Técnicas de Seguridad en Defensa Civil,

 Rutinas de Mantenimiento de la Instalación.

Acceso Secundario Posterior

Puertas, ventanas y accesorios

Salón de Belleza: Ambienta exterior en el primer nivel, donde se desarrollan

TIEMPO DE EVACUACION ESTIMADO:

EDIFICACION Distancia (m.) Velocidad (m/s) (1) Tiempo Evac (seg.)

Requerimiento de Salidas para el máximo aforo de 127 personas:

• 127 x 0,005 = 0,635 — Redondeo 1,20 m.

 Posee 02 Puertas que dirigen a una zona segura exterior.

 Dimensiones: 1,10 m. 0,80 m.

 La suma de todas las salidas es: 1,90 m.

Las salidas existentes pueden desalojar el máximo aforo nominal.

AMBIENTE : EDIFICIO MULTIDEPORTIVO

Número de personas que laboran y/o frecuentan en la instalación o ambiente, indicando

Situación de riesgo conocida en base a desastres anteriores.

 Daños anteriores por desastres y acciones de rehabilitación efectuadas.

 Capacidad máxima de diseño de la instalación.

 Uso anterior del objeto de inspección.

 Resultados de inspecciones Técnicas de Seguridad en Defensa Civil,

 Rutinas de Mantenimiento de la Instalación.

2. DE LA UBICACIÓN Y CARACTERISTICAS DEL TERRENO

AMBIENTE AREA (m2)

PRIMER NIVEL 1136,30

SEGUNDO NIVEL 417,14
