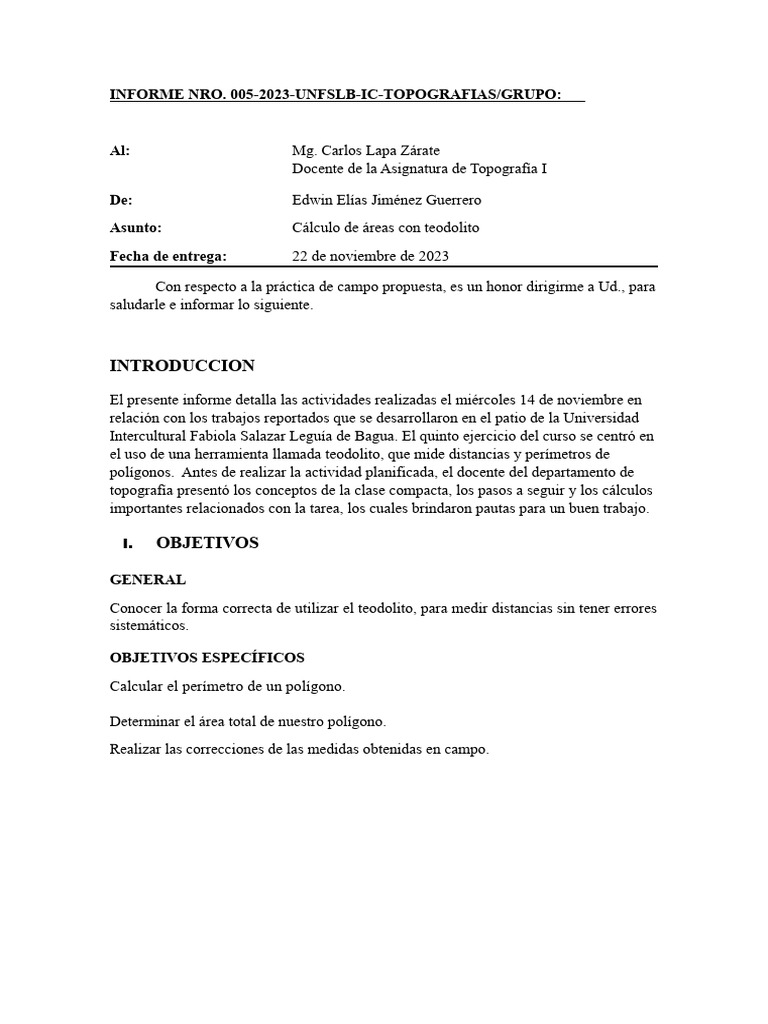

INFORME NRO.

005-2023-UNFSLB-IC-TOPOGRAFIAS/GRUPO:

Al: Mg. Carlos Lapa Zárate

Docente de la Asignatura de Topografía I

De: Edwin Elías Jiménez Guerrero

Asunto: Cálculo de áreas con teodolito
Fecha de entrega: 22 de noviembre de 2023

Con respecto a la práctica de campo propuesta, es un honor dirigirme a Ud., para

saludarle e informar lo siguiente.

INTRODUCCION
El presente informe detalla las actividades realizadas el miércoles 14 de noviembre en
relación con los trabajos reportados que se desarrollaron en el patio de la Universidad
Intercultural Fabiola Salazar Leguía de Bagua. El quinto ejercicio del curso se centró en
el uso de una herramienta llamada teodolito, que mide distancias y perímetros de
polígonos. Antes de realizar la actividad planificada, el docente del departamento de
topografía presentó los conceptos de la clase compacta, los pasos a seguir y los cálculos
importantes relacionados con la tarea, los cuales brindaron pautas para un buen trabajo.

I. OBJETIVOS

GENERAL
Conocer la forma correcta de utilizar el teodolito, para medir distancias sin tener errores
sistemáticos.

OBJETIVOS ESPECÍFICOS
Calcular el perímetro de un polígono.

Determinar el área total de nuestro polígono.

Realizar las correcciones de las medidas obtenidas en campo.
II. ASPECTO TEORICO

TEODOLITO

Un teodolito es un instrumento de medición utilizado en topografía y geodesia para

medir ángulos horizontales y verticales con gran precisión. Consiste típicamente en un
telescopio montado sobre un trípode, con dispositivos de lectura y ajuste que permiten
medir con precisión los ángulos en horizontal y vertical. Este instrumento es esencial en
trabajos de levantamiento topográfico, cartografía, construcción y otras actividades
relacionadas con la medición y la determinación de posiciones geográficas. El teodolito
ayuda a los ingenieros y topógrafos a realizar mediciones angulares precisas, lo que es
fundamental para la elaboración de mapas precisos y la planificación de proyectos de
construcción.
Componentes del Teodolito:
 Telescopio: El telescopio es el componente principal del teodolito. Está montado
sobre el eje horizontal y se utiliza para apuntar y observar los puntos de medición.
Puede tener aumentos variables para adaptarse a diferentes situaciones de observación.
 Círculos Graduados: Los círculos graduados son discos divididos en grados,
minutos y segundos. Están montados en los ejes horizontal y vertical del teodolito y se
utilizan para medir ángulos en ambas direcciones.
 Plomada Óptica o Láser: La plomada óptica o láser se utiliza para asegurarse
de que el teodolito esté nivelado. La plomada óptica es una herramienta visual que
cuelga desde el centro del teodolito y se utiliza para alinear el instrumento sobre el
punto de estación.
 Nivel de Burbuja: El nivel de burbuja es un pequeño tubo de vidrio con un
líquido y una burbuja de aire. Se encuentra montado en el cuerpo del teodolito y se
utiliza para nivelar el instrumento en el plano horizontal. Asegura que el teodolito esté
perfectamente horizontal antes de realizar mediciones.
 Eje Horizontal: El eje horizontal es el componente que permite la rotación del
teodolito en el plano horizontal. Los movimientos a lo largo de este eje permiten medir
ángulos horizontales.
 Eje Vertical: El eje vertical permite la rotación del teodolito en el plano vertical.
Los movimientos a lo largo de este eje facilitan la medición de ángulos verticales.
 Micrómetros o Tornillos de Ajuste Fino: Estos tornillos de ajuste fino
permiten realizar ajustes precisos en los ángulos medidos. Son particularmente útiles
para refinar la medición y lograr mayor precisión.
 Caja de Engranajes o Sistema de Lectura: La caja de engranajes o el sistema
de lectura se conecta a los círculos graduados y proporciona una lectura precisa de los
ángulos medidos. Puede incluir escalas vernier o sistemas electrónicos de medición,
dependiendo del tipo de teodolito.
  Trípode: Aunque no es parte intrínseca del teodolito en sí, el trípode es una
plataforma estable sobre la cual se monta el teodolito. Proporciona soporte y permite la
elevación del instrumento para realizar mediciones a diferentes alturas.

Funcionamiento:
El funcionamiento del teodolito implica una serie de pasos para lograr mediciones
precisas de ángulos horizontales y verticales. A continuación, presentaremos una
descripción detallada de cómo opera este instrumento:
 Montaje del Teodolito: Se coloca el teodolito sobre un trípode estable. Es
crucial que el trípode esté bien nivelado para asegurar mediciones precisas.
 Nivelación: Se utiliza la plomada óptica o láser para centrar el teodolito sobre el
punto de estación. Luego, se ajusta el nivel de burbuja (tubular como ojo de pollo) para
garantizar que el teodolito esté perfectamente nivelado en el plano horizontal.
 Alineación con el Punto de Observación: Utilizando el telescopio, se apunta al
punto que se va a medir. El teodolito puede tener un sistema de puntería óptico o láser
para facilitar este proceso.
 Medición de Ángulos Horizontales: Se gira el teodolito en el plano horizontal
utilizando el eje horizontal. Los círculos graduados en este eje proporcionan la lectura
angular de la posición del teodolito en relación con el punto de inicio.
 Medición de Ángulos Verticales: Se ajusta el teodolito en el plano vertical
utilizando el eje vertical. Los círculos graduados en este eje proporcionan la lectura
angular de la posición del teodolito en relación con la posición vertical.
 Ajuste Fino: Se utilizan micrómetros o tornillos de ajuste fino para realizar
ajustes precisos en los ángulos medidos. Esto es especialmente útil cuando se requiere
una alta precisión en las mediciones.
 Lectura y Registro de Datos: La caja de engranajes o el sistema de lectura
conectado a los círculos graduados proporciona una lectura precisa de los ángulos
medidos. Esta información se registra para su posterior procesamiento y análisis.
 Desmontaje y Movimiento a Nueva Estación: Una vez que se han completado
las mediciones en una estación, el teodolito se desmonta del trípode y se mueve a una
nueva estación. Este proceso se repite para obtener mediciones desde múltiples puntos
de observación.
 Cálculos y Procesamiento de Datos: Los datos recopilados se utilizan para
realizar cálculos que permiten determinar distancias, ángulos y coordenadas. En algunos
casos, se pueden utilizar métodos trigonométricos o cálculos más complejos según las
necesidades del proyecto.
LEVANTAMIENTO TOPOGRÁFICO

Se denomina levantamiento topográfico al proceso que involucra una serie de

operaciones realizadas en un terreno utilizando herramientas especializadas con el
propósito de generar una representación gráfica precisa o plano. Este plano es esencial
para la correcta ubicación de cualquier obra en desarrollo, así como para la elaboración
de proyectos técnicos. Para determinar la posición de puntos en el área de interés, se
requiere establecer sus coordenadas, que incluyen la latitud, la longitud y la elevación o
cota. La ejecución de levantamientos topográficos implica la utilización de instrumentos
como el nivel y la estación total.
Los levantamientos topográficos constituyen el punto de partida para una serie de etapas
esenciales en la identificación y demarcación del terreno destinado a la construcción,
incluyendo la obtención de planos (tanto planimétricos como altimétricos), el replanteo
de planos, la definición de límites, el marcado de puntos de referencia y otras
actividades relacionadas.
Existen dos modalidades principales de levantamientos topográficos: el levantamiento
topográfico planimétrico, que se enfoca en la obtención de puntos y la proyección en el
plano de comparación; y el levantamiento topográfico altimétrico, que se concentra en
la obtención de alturas con relación al plano de comparación.
La realización de levantamientos topográficos en cualquier parte de la superficie
terrestre es una de las tareas primordiales de los topógrafos en su labor diaria. En todos
los trabajos, es esencial aplicar los métodos fundamentales de la topografía, como la
intersección, el itinerario y la radiación, asegurándose de utilizarlos de manera adecuada
y evitando la acumulación de errores.
CÁLCULO DE ACIMUTS

Az=( Az anterior ± 180+¿ corregido); si este resultado es mayor a 360˚ se restan 360˚
Para los ángulos internos: (Cuando se realiza el recorrido en sentido antihorario)

Az=( Az anterior ± 180−¿ corregido); si este resultado es mayor a 360˚ se restan 360˚.

POLIGONAL

La poligonal se define como el perímetro compuesto por segmentos rectos que conectan
los puntos a ser establecidos como bases o estaciones. Estos segmentos o tramos
representan los lados de la poligonal. La observación implica la medición de las
longitudes de estos segmentos y los ángulos horizontales entre segmentos adyacentes.
El proceso de establecer la poligonal involucra la medición de los ángulos formados por
las direcciones de los segmentos adyacentes (o sus rumbos) y las distancias entre los
vértices. Es esencial que las estaciones de la poligonal cumplan con ciertos requisitos:

 Deben estar conectadas entre sí en términos de acimut y distancia.

 Deben tener una línea de visión entre ellas.
 Deben ser capaces de desempeñar las funciones para las cuales se ha diseñado la
poligonal desde los puntos de estación.

En cuanto a los tipos de poligonales, tenemos dos categorías principales:

 Poligonal cerrada: En esta modalidad, los puntos de partida y llegada son los
mismos, lo que nos permite evaluar y corregir cualquier error angular o lineal
que pueda surgir en la medición.
 Poligonal abierta: En este caso, no es posible establecer puntos de control de
cierre, ya que se basa en datos preexistentes como coordenadas u orientaciones.

Es importante destacar que una poligonal bien definida y observada adecuadamente es

fundamental en trabajos de topografía y geodesia para asegurar la precisión de los
resultados.

MEDICIÓN DE DISTANCIAS.

Medir la distancia entre dos puntos es una operación frecuente en todos los trabajos de
topografía. La elección del método y de los instrumentos para llevar a cabo estas
mediciones dependerá de la precisión necesaria y de la importancia del proyecto. En
situaciones como reconocimientos preliminares, trabajos geológicos, agricultura o la
ubicación de puntos en el terreno para futuras operaciones, es común emplear
telémetros o contar pasos para medir distancias.

Cuando se trata de actividades como el control de demarcaciones en pavimentos o la

determinación de la longitud de una vía construida, se suele recurrir al uso de
odómetros. En levantamientos que requieren una precisión más elevada, se utilizan
cintas métricas de acero y distanciómetros electrónicos. En ocasiones especiales donde
se busca combinar precisión y rapidez, se recurre a métodos indirectos como el teodolito
y miras verticales u horizontales para medir distancias.
 III. MEDICIONES

MEDIDAS DEL POLIGONO (con cinta)

N AB BC CD DA BO DO AO CO
C
Medidas B
1 17 8.7 15.2 10.5 8.85 9.37 11.13 8.24
2 17.4 8.7 15.2 10.4 8.9 9.38 11.14 8.24
3 17.3 8.75 15.2 10.6 8.9 9.39 11.13 8.23
4 17.5 8.7 15.25 10.5 8.9 9.38 11.13 8.24
5 17.3 8.65 15.15 O
10.5 8.95 9.38 11.12 8.25
PROMEDIO 17.3 8.7 15.2 10.5 8.9 9.38 11.13 8.24

MEDIDAS DEL POLIGONO (con Teodolito)

N TEODOLITO
Ángulos verticales Distancia (m)
1a2 17.3
97° 10' 38''
1a4 10.6
2a3 8.7
95° 19' 35''
2a1 17.3
3a2 8.8
99° 13' 27''
3a4 15.3
4a3 15.2
92° 20' 31''
4a1 10.5
Formula para hallar la distanciahorizontal :
2
Dh=(Hilo mayor−Hilo menor )× [ Sen( Angulo vertical) ]

LEVANTAMIENTO TOPOGRÁFICO CON PATIO-UNIVERSIDAD FSLB-AMAZONAS. FECHA:

UNA CINTA DE 30M, DE UN POLÍGONO 17/11/2023
UBICADO EN EL PATIO DE LA
UNIVERSIDAD FABIOLA SALAZAR
LEGUÍA DE BAGUA.
ESTACI P. Ida Vuelt Promedio Croquis y notas
ÓN v a
1 2 17.03 17.15 17.090
3 e d 2
a 1.000
b 1.000
A b 1.265 1.255 1.260
f
c
2 3 8.63 8.57 8.600

c 1.000
d 1.000
C d 1.415 1.405 1.410

3 4 14.91 15.18 15.045

e 1.000
f 1.000 g
E f 1.485 1.475 1.480

4 1 10.43 10.48 10.455 b

4
g 1.000 h
h 1.000 a
G h 1.485 1.475 1.480 1

 Para las medidas obtenidas con la wincha de 30 metros, se realizará el método

de radiaciones para hallar sus ángulos y el área correspondiente al polígono.

 En el caso de las mediciones obtenidas con el teodolito se realizará el método

de ligas para poder hallar los ángulos y el área correspondiente al polígono.
 IV. INSTRUMENTOS

A continuación, en esta sección se muestra todos los instrumentos utilizados para llevar
a cabo la práctica, tanto de campo como de gabinete.

Estadía Wincha Cuaderno de campo

Barra de aluminio Cinta plástica flexible, Libreta de apuntes donde
extensible que posee enrollada dentro de un se registró las medidas
números que marcan la contenedor plástico, que tomadas y donde se
distancia en centímetros y generalmente esta realizó los cálculos
metros, se utiliza para graduada en centímetros requeridos.
restar los hilos en el y metros.
teodolito.

Calculadora Trípode Teodolito

Artefacto electrónico Herramienta que sirve para Dispositivo electrónico que
utilizado para realizar posicionar el teodolito de sirve para calcular distancias
cálculos matemáticos manera estable y nivelada, horizontales con gran
de manera rápida y generalmente hecha de precisión.
precisa. aluminio.
V. ASPECTO TECNICO

MEDIDAS DEL POLIGONO (con wincha)

DISTANCIA AB
N Medidas δ E p 95 Em ε Precisión Tolerancia
1 17.2
2 17.4
3 17.3
4 17.3 0.18708 0.36563 0.16352 0.02113 47.31498 0.04296
5 17.3
Tota 86.5
l
Promedio 17.3

DISTANCIA BC
N Medidas δ E p 95 Em ε Precisión Tolerancia
1 8.7
2 8.7
3 8.75
4 8.7 0.12247 0.23936 0.10705 0.02751 36.34630 0.03046
5 8.65
Tota 43.5
l
Promedio 8.7

DISTANCIA CD
N Medidas δ E p 95 Em ε Precisión Tolerancia
1 15.2
2 15.2
3 15.2
4 15.25 0.15811 0.30902 0.13820 0.02033 49.18811 0.04027
5 15.15
Tota 76
l
Promedio 15.2

DISTANCIA DA
N Medidas δ E p 95 Em ε Precisión Tolerancia
1 10.5
2 10.4
3 10.6
4 10.5 0.12247 0.23936 0.10705 0.02280 43.86622 0.03347
5 10.5
Tota 52.5
l
Promedio 10.5
 DISTANCIA BO
N Medidas δ E p 95 Em ε Precisión Tolerancia
1 8.85
2 8.9
3 8.9
4 8.9 0.03536 0.06910 0.03090 0.00776 128.80169 0.03081
5 8.95
Tota 44.5
l
Promedio 8.9

DISTANCIA DO
N Medidas δ E p 95 Em ε Precisión Tolerancia
1 9.37
2 9.38
3 9.39
4 9.38 0.00707 0.01382 0.00618 0.00147 678.74147 0.03163
5 9.38
Tota 46.9
l
Promedio 9.38

DISTANCIA AO
N Medidas δ E p 95 Em ε Precisión Tolerancia
1 11.13
2 11.14
3 11.13
4 11.13 0.00707 0.01382 0.00618 0.00124 805.37234 0.03446
5 11.12
Tota 55.65
l
Promedio 11.13

DISTANCIA CO
N Medidas δ E p 95 Em ε Precisión Tolerancia
1 8.24
2 8.24
3 8.23
4 8.24 0.00707 0.01382 0.00618 0.00168 596.25050 0.02965
5 8.25
Tota 41.2
l
Promedio 8.24
Ahora, una vez obtenidos estos resultados, comprobamos que nuestras medidas están
en un rango aceptable ya que el error unitario es menor que la tolerancia, entonces
procedemos a hallar los ángulos y el área de nuestro polígono.

MEDIDAS DEL POLIGONO (con wincha)

Medidas S1 S2 S3 S4 Área
C Total
8.7 m B
AB 17.2
BC 8.7
CD 15.2 S2
DA 10.5 43.524820 32.027529 33.770358 45.533270
154.85597
BO 8.9 15.2
5 m 2 1 7
8
DO 9.38
S3 O
17.3 m
AO 11.1 S1
CO 8.24
Semi Perímetros 18.6 12.92 16.41 15.49
S4
D
10.5 m
A

DAB ABC BCD CDA

Semi Perímetros
22.9892 22.6322 21.0892 22.5322

ANGULOS INTERIORES COMPENSACION

A 78° 30' 12.59'' 78° 12' 46.34''
B 90° 39' 37.8'' 90° 22' 11.55''
C 95° 56' 23.75'' 95° 38' 57.5''
D 96° 3' 30.86'' 95° 46' 4.61''
TOTAL 361° 9' 45'' 360° 0' 0''
EXCESO 0° 17' 26.25''

MEDIDAS DEL POLIGONO (con Teodolito)

Cálculo de ángulos internos

Es
PV Promedio Angulo Compensación.
t
 1 2 17.040 78° 6’ 0.87’’ 78° 25’ 44.38’’
a 2 1.000

( )
1−3=√ 15.045 2 a−b
b +10.41
1.000−2∗15.045∗10.41∗cos ⁡¿ ¿ 2
)
−1
a b 1.260 1−3=19.14 θ=2∗sen
m 1
89° 59’
2 3 8.600 89° 59’ 16.22’’
32.71’’

( )
c 1.000 c−d
d 1.000 −1 2
c d 1.410 θ=2∗sen
1
95° 27’
3 4 15.045 95° 47’ 29.70’’
46.19’’
e 1.000

( )
e−f
f 1.000 −1 2
e f 1.480 θ=2∗sen
1
95° 27’
4 1 10.410 95° 47’ 29.70’’
46.19’’
g 1.000

( )
g−h
h 1.000 2
−1
g h 1.480 θ=2∗sen
1

Cálculo de la diagonal 1−3 por la ley de cosenos

Conociendo el ángulo del vértice 4, las distancias 1−4 y 3−4 . Hallamos la diagonal
1−3.

8.60 m

3 e d 2
f
c

15.045
I
m 17.040
m

I
g

4 b
h
a
10.41
1
m
 Por la ley de Herón, hallamos el área total

Área total respecto a cada área de triangulo

Triangul Área
o
I 77.90923

II 73.27026
Total 151.17949 m2

VI. OBSERVACIONES

 Como podemos observar las medidas obtenidas tanto por la wincha como el teodolito,
no coinciden, esto se debe a que existe una pequeña inclinación en el patio, la cual por motivos
estratégicos se realizo para que el agua no se empoce.
 Nivelar el teodolito correctamente es sumamente importante para el cálculo de
distancias, ante ello se debe estar pendiente de este a cada momento.
 Verificar si la tolerancia es menor que el error unitario, ya que si esto se cumple quiere
decir que nuestras medidas son aceptables.
 Fijarse que el teodolito este exactamente en nuestro punto de partida desde donde
deseamos medir, por ello el teodolito cuenta con un laser que nos ayuda a lograr esto.
 Como se trabajo con una wincha plástica es posible que factores como la tensión o
temperatura hallan provocado parte del error calculado.

RECOMENDACIONES
 Tratar de que siempre la wincha esté nivelada horizontalmente para tomar las medidas
más exactas posibles, para esto lo más recomendable es medir con una wincha metálica.
 Tener un mayor cuidado en la observación de cada hilo, ya que por tan solo un cm. más
o menos hace modificar el resultado final.
 El uso de los equipos debe realizarse de manera responsable.

CONCLUSIONES

 En conclusión, al realizar esta practica hemos adquirido conocimientos sobre el

uso del teodolito para hallar distancias entre puntos de un polígono, cabe resaltar
que también se aplicaron cálculos aprendidos en las practicas pasadas, como
hallar los ángulos y el área del polígono.
  El desarrollo de este informe también ha proporcionado valiosa información
sobre la correcta elaboración de planos topográficos, gracias al teodolito se
garantiza una representación casi precisa de todos los detalles del terreno, lo que
resulta fundamental en proyectos que requieran un alto nivel de precisión.
 La determinación de áreas a través de poligonales se revela como una técnica de
gran relevancia, especialmente en levantamientos para la construcción de
propiedades. Esto subraya la importancia de adquirir conocimientos sólidos en
esta técnica para futuros proyectos que impliquen el levantamiento de terrenos
específicos.

BIBLIOGRAFIA

 ING. WILLIAM, A. L. (2011). APUNTES DE TOPOGRAFIA. BARCELONA:

INSTITUTO SANTIAGO MARIÑO.

 Mora Quiñones, S. (1990). TOPOGRAFIA PRACTICA . Lima/Perú: Ed. M-Co.

 CUEVAS, W. V. (2008). TOPOGRAFIA PARA INGENIERIA. CHILE:

UNIVERSIDAD LA CERNA S.L.

 ING. LUCIO, D. C. (1986). APUNTES DE TOPOGRAFIA. Madrid

 Bannister, A. R. (2002). técnicas modernas en topografía. México: 7 edición

Alfaomega.
ANEXOS

Imagen1: estacionando el teodolito.

Imagen 2: tomando medidas.
