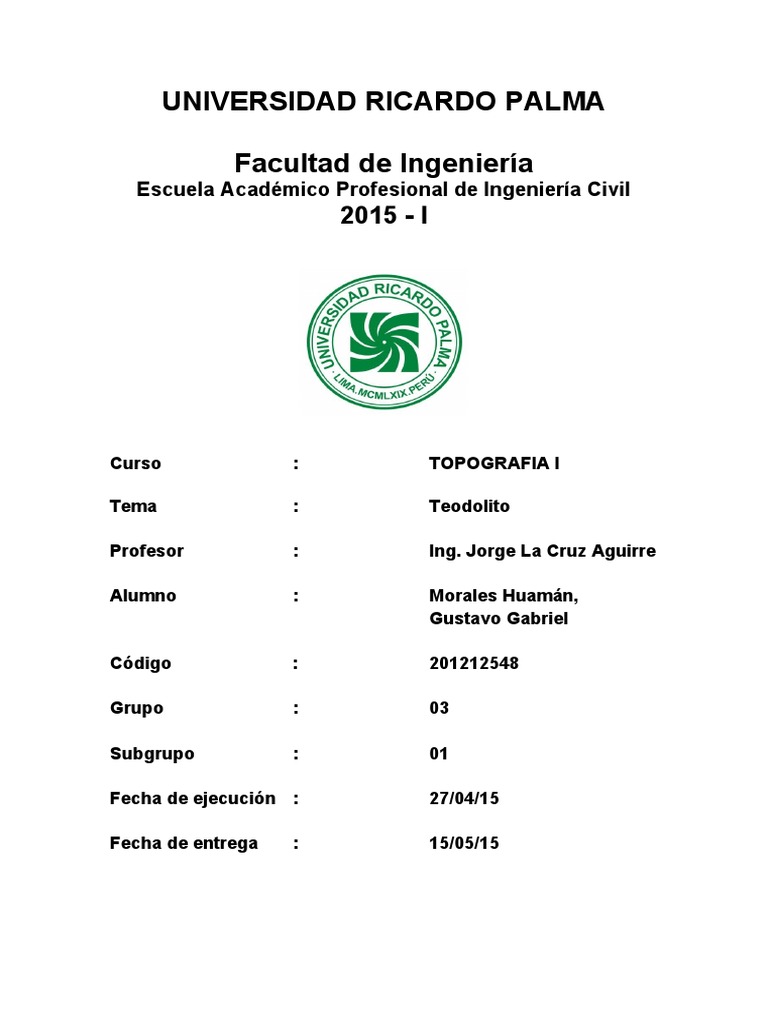

UNIVERSIDAD RICARDO PALMA

Facultad de Ingeniería
Escuela Académico Profesional de Ingeniería Civil
2015 - I

Curso : TOPOGRAFIA I

Tema : Teodolito

Profesor : Ing. Jorge La Cruz Aguirre

Alumno : Morales Huamán,

Gustavo Gabriel

Código : 201212548

Grupo : 03

Subgrupo : 01

Fecha de ejecución : 27/04/15

Fecha de entrega : 15/05/15

 ÍNDICE
INTRODUCCIÓN Pág. 03

GENERALIDADES Pág. 04

OBJETIVOS Pág. 04

MEMORIA DESCRIPTIVA Pág. 05

 Definición del Teodolito Pág. 05
 Características del Teodolito (Clasificación) Pág. 05
 Instalación del Teodolito Pág. 06
 Equipos utilizados (en 1ra clase práctica) Pág. 10

CONCLUSIONES Pág. 16

RECOMENDACIONES Pág. 16

PANEL FOTOGRÁFICO Pág. 17

BIBLIOGRAFIA Pág. 18
 INTROCUCCION

El presente trabajo tiene como objetivo comprender la importancia de la

nivelación en el área de la topografía, para lo cual es necesario conocer en su
complejidad a un instrumento llamado Teodolito
La nivelación ha estimulado de una forma muy importante al desarrollo de la
humanidad, ya que las construcciones de caminos, conductos de agua o
canales, las grandes obras de arquitectura, entre otras, son una prueba
notable.
No se sabe con exactitud el origen de esta rama de la topografía, pero se
piensa que desde que el hombre quiso protegerse tanto del clima, de los
fenómenos naturales, como de las bestias, se tuvo una idea de la nivelación;
desde aplanar materiales y dar cierta estabilidad a ese terreno, pensando
incluso ya en las pendientes. Lo cual condujo a la fabricación de ingeniosos
instrumentos, desarrollándose las técnicas, los estudios, lo que originó las
nuevas teorías, desarrollo tecnológico y científico, originando los nombres que
utilizamos cotidianamente en estos días.
I. GENERALIDADES
El teodolito es un instrumento de medición mecánico-óptico que se utiliza
para obtener ángulos verticales y, en el mayor de los casos, horizontales,
ámbito en el cual tiene una precisión elevada. Con otras herramientas
auxiliares puede medir distancias y desniveles.
Es portátil y manual; está hecho con fines topográficos e ingenieriles, sobre
todo en las triangulaciones. Con ayuda de una mira y mediante
la taquimetría, puede medir distancias. Un equipo más moderno y
sofisticado es el teodolito electrónico, y otro instrumento más sofisticado
es otro tipo de teodolito más conocido como estación total.
Básicamente, el teodolito actual es un telescopio montado sobre un trípode
y con dos círculos graduados, uno vertical y otro horizontal, con los que se
miden los ángulos con ayuda de lentes.

II. OBJETIVOS
El motivo de hacer una práctica e terreno tiene muchos objetivos, entre
los cuales nombraremos los siguientes:

 Aprender la correcta utilización de los instrumentos con los que se

trabaja para hacer un levantamiento.

 Llevar a la práctica lo aprendido con el funcionamiento de cada uno de

los instrumentos que se utilizan en terreno.

 Ejercitar los cálculos con los que se debe completar las tablas.

 Aprender a trabajar con la meticulosidad necesaria para llevar una toma

de datos ordenada y no caer en errores innecesarios los que pueden
retrasar todo el proyecto.

 Lograr una correcta y rápida nivelación de los instrumentos en el terreno

para no perder tiempo y a la vez no caer en errores, esto nos dará la
seguridad de que los datos sean precisos.

 Ser capaz de superar cualquier tipo de problema que se nos presente en

terreno ya sea por errores sistemáticos o accidentales.
 Organizar al grupo como un verdadero equipo en el cual se repartirán
las taras de forma equitativa y rotativa para poder practicar con todos los
instrumentos que se utilizan, asumir una responsabilidad con los
horarios de llegada y hacer un buen trabajo individual de cada persona.

 Saber reconocer cuando un instrumento se encuentra en buenas

condiciones como para ser utilizado en el terreno sin tener problemas
con posterioridad.

 Poder ser capaces de llevar todos los cálculos tomados en terreno a un

plano debidamente presentado con sus curvas de nivel sobrepuestas en
la planimetría del terreno estudiado.

III. MEMORIA DESCRIPTIVA

DEFINICIÓN DEL TEODOLITO:

El teodolito es un instrumento de medición mecánico-óptico universal que

sirve para medir ángulos verticales y, sobre todo, horizontales, ámbito en el
cual tiene una precisión elevada. Con otras herramientas auxiliares puede
medir distancias y desniveles.

Es portátil y manual; está hecho para fines topográficos e ingenieros, sobre

todo en las triangulaciones. Con ayuda de una mira y mediante la
taquimetría, puede medir distancias.

Un equipo más moderno y sofisticado es el teodolito electrónico, más

conocido como estación total. Básicamente, el teodolito actual es un
telescopio montado sobre un trípode y con dos círculos graduados, uno
vertical y otro horizontal, con los que se miden los ángulos con ayuda de
lentes.

TIPOS DE TEODOLITOS CLASIFICACION:

Los teodolitos se clasifican en teodolitos repetidores, reiteradores, brújula y

electrónicos.
Teodolitos repetidores
Estos han sido fabricados para la acumulación de medidas sucesivas de un
mismo ángulo horizontal en el limbo, pudiendo así dividir el ángulo
acumulado y el número de mediciones vistas.
Teodolitos reitera dores
Llamados también discrecionales los cuales son muy importantes de pedo
teodolitos reiteradores tienen la particularidad de poseer un limbo fijo y sólo
se puede mover la alidada.
Teodolito - brújula
Como dice su nombre, tiene incorporada una brújula de características
especiales. Éste tiene una brújula imantada con la misma dirección
al círculo horizontal. Sobre el diámetro 0 a 180 grados de gran precisión.
Teodolito electrónico
Es la versión del teodolito óptico, con la incorporación de electrónica para
hacer las lecturas del círculo vertical y horizontal, desplegando los ángulos
en una pantalla, eliminando errores de apreciación. Es más simple en su
uso, y, por requerir menos piezas, es más simple su fabricación y en
algunos casos su calibración.
Las principales características que se deben observar para comparar estos
equipos que hay que tener en cuenta son: la precisión, el número de
aumentos en la lente del objetivo y si tiene o no compensador electrónico.
Partes de un Teodolito:
Partes principales

 Niveles: - El nivel es un pequeño tubo cerrado que contiene una mezcla

de alcohol y éter; una burbuja de aire, la tangente a la burbuja de aire, será
un plano horizontal. Se puede trabajar con los niveles descorregidos.
 Precisión: Depende del tipo de Teodolito que se utilice. Existen desde
los antiguos que varían entre el minuto y medio minuto, los modernos que
tienen una precisión de entre 10", 6", 1" y hasta 0.1".
 Nivel esférico: Caja cilíndrica tapada por un casquete esférico. Cuanto
menor sea el radio de curvatura menos sensible serán; sirven para obtener
de forma rápida el plano horizontal. Estos niveles tienen en el centro un
círculo, hay que colocar la burbuja dentro del círculo para hallar un plano
horizontal bastante aproximado. Tienen menor precisión que los niveles
teóricos, su precisión está en 1´ como máximo aunque lo normal es 10´ o
12´.
 Nivel tórico: Si está descorregido nos impide medir. Hay que calarlo con
los tornillos que lleva el aparato. Para corregir el nivel hay que bajarlo un
ángulo determinado y después estando en el plano horizontal con
los tornillos se nivela el ángulo que hemos determinado. Se puede trabajar
descorregido, pero hay que cambiar la constante que nos da el fabricante.
Para trabajar descorregido necesitamos un plano paralelo. Para medir hacia
el norte geográfico (medimos acimuts, si no tenemos orientaciones)
utilizamos el movimiento general y el movimiento particular. Sirven para
orientar el aparato y si conocemos el acimutal sabremos las direcciones
medidas respecto al norte.
 Plomada: Se utiliza para que el teodolito esté en la misma vertical que el
punto del suelo.
 Plomada de gravedad: Bastante incomodidad en su manejo, se hace
poco precisa sobre todo los días de viento. Era el método utilizado antes
aparecer la plomada óptica.
 Plomada óptica: es la que llevan hoy en día los teodolitos, por
el ocular vemos el suelo y así ponemos el aparato en la misma vertical que
el punto buscado.
 Limbos: Discos graduados que nos permiten determinar ángulos. Están
divididos de 0 a 360 grados sexagesimales, o de 0 a 400 grados
centesimales. En los limbos verticales podemos ver diversas graduaciones
(limbos cenitales). Los limbos son discos graduados, tanto verticales como
horizontales. Los teodolitos miden en graduación normal
(sentido dextrógiro) o graduación anormal (sentido levógiro o contrario a las
 agujas del reloj). Se miden ángulos cenitales (distancia cenital), ángulos de
pendiente (altura de horizonte) y ángulos nadirales.
 Nonius: Mecanismo que nos permite aumentar o disminuir la precisión
de un limbo. Dividimos las n - 1 divisiones del limbo entre las n divisiones
del nonio. La sensibilidad del nonio es la diferencia entre la magnitud del
limbo y la magnitud del nonio.
 Micrómetro: Mecanismo óptico que permite hacer la función de los
nonios pero de forma que se ve una serie de graduaciones y un rayo
óptico mediante mecanismos, esto aumenta la precisión.

Partes accesorias

 Trípodes: Se utilizan para trabajar mejor, tienen la misma X e Y pero

diferente Z ya que tiene una altura; el más utilizado es el de meseta. Hay
unos elementos de unión para fijar el trípode al aparato. Los tornillos
nivelantes mueven la plataforma del trípode; la plataforma nivelante tiene
tres tornillos para conseguir que el eje vertical sea vertical.
 Tornillo de presión (movimiento general): Tornillo marcado en amarillo,
se fija el movimiento particular, que es el de los índices, y se desplaza el
disco negro solidario con el aparato. Se busca el punto y se fija el tornillo de
presión. Este tornillo actúa en forma ratial, o sea hacia el eje principal.
 Tornillo de coincidencia (movimiento particular o lento): Si hay que
visar un punto lejano, con el pulso no se puede, para centrar el punto se
utiliza el tornillo de coincidencia. Con este movimiento se hace coincidir la
línea vertical de la cruz filar con la vertical deseada, y este actúa en forma
tangencial. Los otros dos tornillos mueven el índice y así se pueden medir
ángulos o lecturas acimutales con esa orientación.
 El teodolito es un instrumento de medición mecánico-óptico que se utiliza
para obtener ángulos verticales y, en el mayor de los casos, horizontales,
ámbito en el cual tiene una precisión elevada. Con otras herramientas
auxiliares puede medir distancias y desniveles.

Estacionamiento del tránsito

Generalmente el tránsito se estaciona sobre un punto dado como por ejemplo,
un clavo sobre la cabeza de una estaca. Para centrar el instrumento se
suspende una plomada de la horquidea que pasa a travéz de la plataforma del
trípode hasta que la plomada quede a 1cm o poco más sobre el clavo de la
estaca, con la base casi nivelada y con las patas bien afirmadas sobre el suelo.
Nivelación
El teodolito se nivela por aproximación mediante los tornillos nivelantes; se
aflojana continuación dos de estos tornillos consecutivos (en los de cuatro) o el
tornillo de unión (en los de tres) y se corre el teodolito a uno u otro lado hasta
que la plomada quede exactamente sobre el clavo.
Si es preciso se varía la longitud de la plomada para que quede casi rozando la
estaca. Se aprientan los tornillos nivelantes (o el de unión) pero no demasiado,
en ninguno de los dos casos, y se nivela con precisión el instrumento por medio
de los tornillos nivelantes y de los niveles de la plataforma. Se alinea cada nivel
con un par de tornillos nivelantes opuestos y se centra con su par
correspondiente.
Observación de un objeto
Para esto se usa el nivel de mira, este nivel sirve para colocar verticalmente la
mira. Uno de los tipos más empleados consiste en un nivel esférico montado
sobre una escuadra de metal que se fija a la mira con unos tornillos o se sujeta
a la mano contra la misma.
FUENTES DE ERROR AL MEDIR ANGULOS, PRESICION,
REQUERIMIENTO Y ESPECIFICACION DE LA MEDICION DE ANGULOS
HORIZONTALES.
El término error debe diferenciarse del termino equivocación cuando estamos
trabajando en cuestiones referentes a topografía.
Los errores proceden de tres causas principales:
La primera de estas causas es motivada por la imperfección de ajustes
defectuoso de los instrumentos con que se ejecutan las mediciones, a esto se
les llama errores instrumentales.
La segunda causa del error tiene que ver con la limitación de los sentidos del
hombre, tacto y vista, llamados errores personales.
Las circunstancias externas tales como temperatura, humedad, etc. Traen
como consecuencia la tercera causa que se denominara errores naturales.
Presición
Es la relación que existe entre el error y la distancia en la cual cometemos el
error.
Requerimiento y especificación en la medición de angulos horizontales.
Se ajusta el ocular mirándolo. Se gira el botón inversor de lecturas hasta que
su línea esté horizontal. Si mira a través del ocular de lectura del microscopio y
se ajusta el espejo de iluminación del circulo horizontal hasta que las escalas
se encuentren brillantemente iluminadas. Se enfoca el ocular del microscopio,
mediante giro, hasta que las escalas se destaquen. Se coloca la escala del
mocrómetro en la lectura inicial que se desee en minutos y segundos.
Se apunta el anteojo a la señal incial. Las dos señales anteriores del anteojo
facilitan la operación. Se enfoca mirando el anillo de enfoque de anteojo. Se
apunta exactamente utilizando los tronillos de precisión horizontal y vertical y
los correspondientes de precisión.
En la base del instrumento hay una cubierta redonda de unos 3 cm de
diametro; al abrir, aparece una cabeza de un tornillo que sirve para hacer girar
el limbo horizontal. Se gira el limbo hasta la lectura inicial que se desee y se
cierra la cubierta se afina la coincidencia y se anota la lectura.
Se apunta a otras señales siguiendo el sentido de las agujas de un reloj. Se
anota la lectura correspondiente a cada una de ellas. Las diferencias de las
lecturas son los valores de los ángulos. El limbo está graduado de o a 360
grados en el sentido de las agujas del reloj.

I. MEMORIA DESCRIPTIVA
II. MEMORIA DESCRIPTIVA
III. MEMORIA DESCRIPTIVA

IV. CONCLUSIONES
 Como nos podemos dar cuenta, el teodolito es un instrumento
fundamental en la topografía igual que la mira, ambas son
fundamentales y básicas en lo que es la nivelación.
 La topografía se basa principalmente en: DISTANCIA, DIRECCION Y
ELEVACION.
 La topografía desprecia la curvatura de la Tierra menor a 25Km.
 Gracias al nivel topográfico, es posible determinar la diferencia de
alturas de diferentes puntos.

V. RECOMENDACIONES

 Para armar el trípode, se recomienda primero sacar la correa para luego

proceder a colocarlo, debemos ser muy cuidadosos al montarlo, ya que
tiene terminación en punta, lo cual puede lastimarnos.

 Fijar bien el nivel encima del trípode, al no ser así, puede cometerse
errores al momento de medir.

 Las patas de trípode, deben quedar lo suficientemente abiertas, para la

estabilidad de éste, y los objetivos y/o objetos, deben observarse desde
una posición conveniente y fácil.

 Cuando el terreno es una pendiente, se debe poner una pata hacia

arriba, y las otras hacia abajo.

 La manera más rápido de llevar la burbuja a su posición central, debería

ser cuando se ha orientado el anteojo hacia dos tornillos de nivelación.

 Para observar las miras se deben poner en un punto bien demarcado y

definido, de un lugar estable.

 Para nivelar correctamente, primero se debe poner el trípode de la

manera más horizontal posible, una vez colocado el nivel, se debe
colocar el cuerpo del anteojo paralelo a dos tornillos de elevación, hasta
que la burbuja se encuentre en el medio, y con el tornillo del centro,
colocarlo en el centro.

 Trabajar con mucho cuidado y eficiencia y cuidar los materiales que se

nos proporciona.
VI. PANEL FOTOGRAFICO

 Partes del Teodolito: Se puede observar las partes del Teodolito

 En el campo: se puede observar la utilización del Teodolito para

recolección de los datos
VII. BIBLIOGRAFIA

 Topografía Moderna Russel C. Brinker- Paul Wolf

 Topografía Dante Alcántara García

 Topografía – Técnicas Modernas / Jorge Mendoza Dueñas

 http://diablo.univalle.edu.co/~jumaca/trabajos/taquimetria.html

 http://cipres.cec.uchile.cl/~ci35a/index.html#obje

 http://usuarios.advance.com.ar/ingheinz/Nivelacion%20Topografica.htm

 http://usuarios.advance.com.ar/ingheinz/Nivelacion%20Topografica.htm

 http://es.wikipedia.org/wiki/Teodolito

 Aula Virtual
