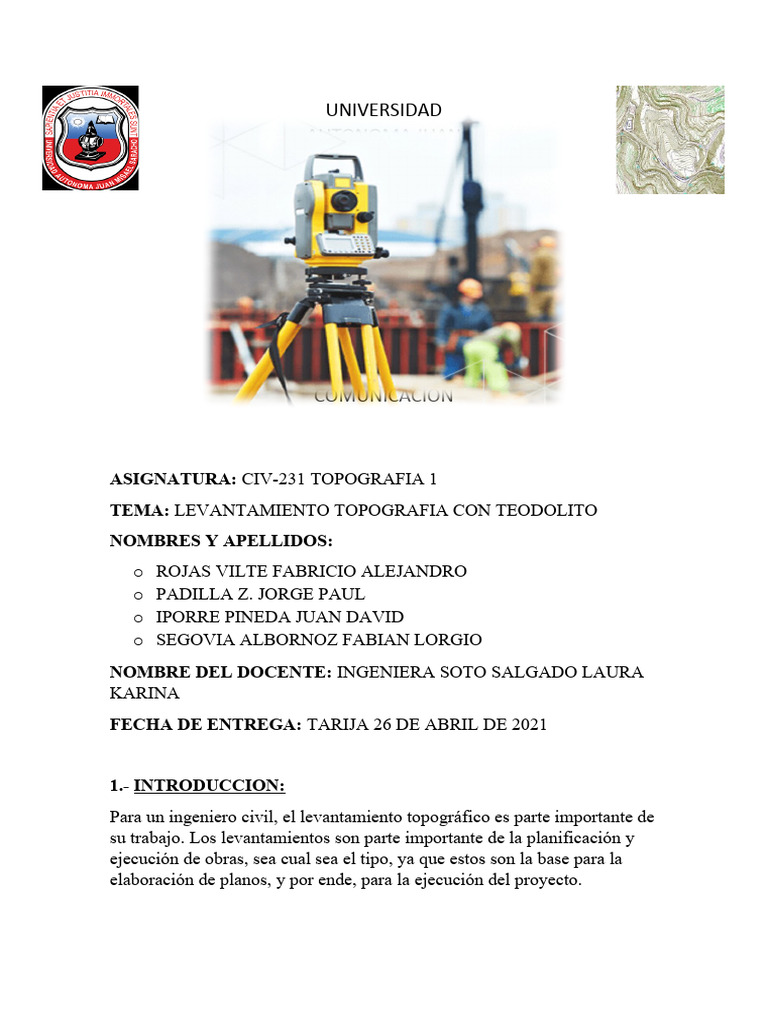

ASIGNATURA: CIV-231 TOPOGRAFIA 1

TEMA: LEVANTAMIENTO TOPOGRAFIA CON TEODOLITO
NOMBRES Y APELLIDOS:
o ROJAS VILTE FABRICIO ALEJANDRO
o PADILLA Z. JORGE PAUL
o IPORRE PINEDA JUAN DAVID
o SEGOVIA ALBORNOZ FABIAN LORGIO
NOMBRE DEL DOCENTE: INGENIERA SOTO SALGADO LAURA
KARINA
FECHA DE ENTREGA: TARIJA 26 DE ABRIL DE 2021

1.- INTRODUCCION:
Para un ingeniero civil, el levantamiento topográfico es parte importante de
su trabajo. Los levantamientos son parte importante de la planificación y
ejecución de obras, sea cual sea el tipo, ya que estos son la base para la
elaboración de planos, y por ende, para la ejecución del proyecto.
Un levantamiento topográfico consiste en describir un terreno desde el
punto de vista topográfico, a través de la utilización de instrumental
especializado, el topógrafo realiza un escrutinio de la superficie del terreno
y procede a la toma de datos, generalmente con un teodolito.
Para llevar a cabo un proyecto de ingeniería es indispensable el uso de la
topografía, en este informe se detalla cuidadosamente el desarrollo de la
medición de ángulos a través
del teodolito, además de la
medición de distancias,
comúnmente los ángulos
que se utilicen en
topografía son de dos tipos
horizontales y verticales.
Los levantamientos
topográficos se realizan con
el fin de determinar la
configuración del terreno y
la posición sobre la
superficie de la tierra; donde se
toman en cuenta los datos necesarios
mediante las herramientas proporcionadas
para realizar esta labor; todo esto con el fin
de elaborar una representación gráfica o
elaboración del mapa del área en estudio.
Para un Ingeniero Civil, el levantamiento
topográfico es parte importante para el
desarrollo de su trabajo, ya que pertenecen a
la planificación y a la ejecución de obras, sea
cual sea el tipo. El levantamiento
topográfico consiste en realizar mediciones
horizontales y vertical es, realizar cálculos
para determinar ángulos, orientaciones, posiciones, longitudes, áreas etc. Al
realizarlo, es necesario tomar en cuenta los accidentes que están
comprendidos dentro del terreno.
2.- OBJETIVOS:
 Realizar una práctica de campo.
 Organizar y presentar informe de trabajo de gabinete.
 Aclarar dudas durante el proceso.
  Poner en práctica cálculos trigonométricos.
2.1.- OBJETIVOS GENERALES:
 Utilizar el teodolito para realizar un levantamiento planímetro.
 Realizar un levantamiento de una poligonal de n lados.
3.- FUNDAMENTO TEORICO:
Hay diferentes conceptos de sobre el teodolito, algunos son los siguientes:
El teodolito es de origen europeo, se le identifica como un instrumento
óptico más preciso. En la actualidad por la fusión de sus características
podemos considerar que tránsito y teodolito constituyen esencialmente el
mismo aparato.
El tránsito o teodolito es un goniómetro, es decir un aparato que sirve para
medir ángulos; Es el aparato universal de la topografía debido a la gran
variedad de usos que se le dan; puede usarse para medir y trazar ángulos
horizontales y verticales, medir distancias, determinar diferencias de
elevación, medir direcciones y trazar y prolongar alineamientos. Todo esto
ya sea para propósitos de diseño, construcción, aspectos legales o
explotación de recursos naturales.
El teodolito es un instrumento mecánico óptico universal con una elevada
precisión, utilizado específicamente en la topografía, sirve para medir
ángulos horizontales y verticales y en combinación con otras herramientas
auxiliares, mide distancias y desniveles.

TEODOLITO AUSTRIACO TEODOLITOS OPTICOS MODERNOS

ANTIGUO
3.1.- PARTES DE UN TEODOLITO:
A continuación, describiremos las partes mas importantes de un teodolito
ya que este cuenta con n partes que cumplen diferentes funciones.
NIVELES: El nivel es un pequeño tubo cerrado que contiene una mezcla
de alcohol y éter y una burbuja de aire; la tangente a la burbuja de aire será
un plano horizontal.
PRECISION: Depende del tipo de teodolito que se utilice. Existen desde
los antiguos, que varían entre el minuto y el medio minuto; los modernos,
que tienen una precisión de entre 10", 6", 1" y hasta 0.1".
NIVEL ESFERICO: Es una caja cilíndrica tapada por un casquete
esférico. Cuanto menor sea el radio de curvatura menos sensibles serán;
sirven para obtener de forma rápida el plano horizontal. Estos niveles
tienen en el centro un círculo; hay que colocar la burbuja dentro del círculo
para hallar un plano horizontal bastante aproximado. Tienen menor
precisión que los niveles tóricos; su precisión está en 1´ como máximo,
aunque lo normal es 10´ o 12´.
NIVEL TORICO: Si está descorregido impide medir. Hay que calarlo con
los tornillos que lleva el aparato. Para corregir el nivel hay que bajarlo un
ángulo determinado y después estando en el plano horizontal con los
tornillos se nivela el ángulo que se ha determinado. Se puede trabajar
estando descorregido, pero hay que cambiar la constante que da el
fabricante. Para trabajar estando descorregido se necesita un plano paralelo.
Para medir hacia el norte geográfico (se miden acimuts; si no se tienen
orientaciones) se utiliza el movimiento general y el movimiento particular.
Sirven para orientar el aparato y si se conoce el acimutal se sabrán las
direcciones medidas respecto al norte.
PLOMADA: Se utiliza para que el teodolito esté en la misma vertical que
el punto del suelo.
PLOMADA DE GRAVEDAD: Bastante incómoda en su manejo, se hace
poco precisa sobre todo los días de viento. Era el método utilizado antes de
aparecer la plomada óptica.
PLOMADA OPTICA: es la que llevan hoy en día los teodolitos; por el
ocular se ve el suelo y así se pone el aparato en la misma vertical que el
punto buscado.
TRIPODES: Se utilizan para trabajar mejor; tienen la misma X e Y pero
diferente Z, ya que tienen una altura; el más utilizado es el de meseta. Hay
unos elementos de unión para fijar el trípode al aparato. Los tornillos
nivelantes mueven la plataforma del trípode; la plataforma nivelante tiene
tres tornillos para conseguir que el eje vertical sea vertical.
TORNILLO DE PRECISION (MOVIMIENTO GENERAL): Es el
tornillo marcado en amarillo; se fija el movimiento particular, que es el de
los índices, y se desplaza el disco negro solidario con el aparato. Se busca
el punto y se fija el tornillo de presión. Este tornillo actúa en forma radial, o
sea hacia el eje principal.
TORNILLO DE COINCIDENCIA: Si hay que visar un punto lejano, con
el pulso no se puede; para centrar el
punto se utiliza el tornillo de
coincidencia. Con este movimiento se
hace coincidir la línea vertical de la cruz
filar con la vertical deseada, y este actúa
en forma tangencial. Los otros dos
tornillos mueven el índice y así se
pueden medir ángulos o lecturas
acimutales con esa orientación.
El teodolito es un instrumento de medición mecánico-óptico que se utiliza
para obtener ángulos verticales y horizontales, en la mayoría de los casos,
ámbito en el cual tiene una precisión elevada. Con otras herramientas
auxiliares puede medir distancias y desniveles. Es portátil y manual; está
hecho con fines topográficos e ingenieriles, sobre todo para las
triangulaciones. Con ayuda de una mira y mediante la taquimetría, puede
medir distancias. Un equipo más moderno y sofisticado es el teodolito
electrónico, y otro instrumento más sofisticado es otro tipo de teodolito
más conocido como estación total.
Básicamente, el teodolito actual es un telescopio montado sobre un trípode
y con dos círculos graduados, uno vertical y otro horizontal, con los que se
miden los ángulos con ayuda de lentes.
El teodolito también es una herramienta muy sencilla de transportar. Por
eso es una herramienta que tiene muchas garantías y ventajas en su
utilización. Es su precisión en el campo lo que lo hace importante y
necesario para la construcción.
3.2.- CLASIFICACION DE LOS TEODOLITOS:
 TEODOLITOS REPETIDORES: Estos han sido fabricados para la
acumulación de medidas sucesivas de un mismo ángulo horizontal
en el limbo, pudiendo así dividir el ángulo acumulado y el número
de mediciones vistas.
 TEODOLITOS REITERADORES: Llamados también
direccionales, los teodolitos reiteradores tienen la particularidad de
poseer un limbo fijo y sólo se puede mover la alidada.
  TEODOLITO-BRUJULA: Como dice su nombre, tiene
incorporada una brújula de características especiales. Este tiene una
brújula imantada con la misma dirección al círculo horizontal sobre
el diámetro 0 a 180 grados de gran precisión.
 TEODOLITO ELECTRONICO: Es la versión del teodolito
óptico, con la incorporación de electrónica para hacer las lecturas del
círculo vertical y horizontal, mostrando los ángulos en una pantalla
eliminando errores de apreciación. Es más simple en su uso y por
requerir menos piezas, es más simple su fabricación y en algunos
casos su calibración.
Las principales características que se deben observar para comparar
estos equipos son: la precisión, el número de aumentos en la lente
del objetivo y si tiene o no compensador electrónico.
4.- MEMORIA
¿Cómo instalar un
teodolito?
PRIMERO:
Instalación del
trípode:
El trípode debe
colocarse para
montar encima el
teodolito. Las tres
piernas deben
colocarse a una
distancia suficiente
como para que tenga
estabilidad. Pero esta
distancia tampoco
debe ser lo
suficientemente grande como para que afecte la movilidad de los
observadores.
DESPUES: Montado del teodolito
El teodolito se enrosca en la parte
superior del trípode hasta que
quede firme. En algunas ocasiones
va a ser necesario contar con un
adaptador ya que no todos los trípodes tienen roscas compatibles con las de
los teodolitos.
LUEGO: Nivelación del teodolito
Inicialmente debe verificarse que la plataforma teodolito-trípode esté lo
más horizontal posible (como se mencionó anteriormente). Luego se
procede a nivelar el teodolito manipulando los tornillos que se encuentran
en la parte inferior. El objetivo es que las burbujas de los dos niveles
ubicados en la plataforma del teodolito se localicen en el centro de los
tubos.
POR ULTIMO: Alineamiento del teodolito
Cuando el teodolito esté completamente nivelado debe alinearse, es decir,
orientarse con respecto a los puntos cardinales. Para ello debe conocerse el
ángulo acimut de algún punto del horizonte, ya sea un punto de referencia
conocido o un punto cardinal (por ejemplo, el norte geográfico tiene un
ángulo acimut de 0° mientras el sur de 180°).

5.- DATOS, CALCULOS, RESULTADOS:

DATOS:
DATOS DE CAMPO

PUNTO PUNTO PUNTO ANGULO TIPO DE DISTANCIA

ATRÁS ESTACION ADELANTE HORIZONTAL ANGULO (m)
I A B 83°59'55" INTERNO 1311,86
A B C 87°59'45" INTERNO 797,42
B C D 122°0'8" EXTERNO 860,91
C D E 47°0'7" INTERNO 1108,45
D E F 125°0'26" EXTERNO 1137,37
E F G 38°59'27" INTERNO 1266,39
F G H 132°59'17" EXTERNO 1242,32
G H I 37°0'27" INTERNO 1062,39
H I A 93°59'17" EXTERNO 610,29

Con la siguiente información de campo sobre la poligonal determinar los

siguientes valores:
1. Realizar la corrección de angulos.
2. Calcular los rumbos.
3. Corregir las coordenadas parciales.
 4. Determinar las coordenadas totales.
5. Graficar la poligonal con coordenadas totales.
6. Asimismo, debe tener en cuenta que el azimut del punto A es de
39°0’0” y sus coordenadas son de: (10000, 3500) (N, E).

5.1.-
DATOS DE CAMPO
ANGULO
PUNTO PUNTO PUNTO HORIZONTA TIPO DE ANGULOS ANGULOS DISTANCIA
ATRÁS ESTACION ADELANTE L ANGULO INTERNOS INTERNOS (m)
I A B 83`59'55" INTERNO 83`59'55" 83.999 1311.86
A B C 87`59'45" INTERNO 87`59'45" 87.996 797.42
B C D 122`0'8" EXTERNO 237`59'52" 237.998 860.91
C D E 47`0'7" INTERNO 47`0'7" 47.002 1108.45
D E F 125`0'26" EXTERNO 234`59'34" 324.991 1137.37
E F G 38`59'27" INTERNO 38`59'27" 38.991 1266.39
F G H 132`59'17" EXTERNO 227`0'43" 227.012 1242.32
G H I 37`0'27" INTERNO 37`0'27" 37.008 1062.39
H I A 93`59'17" EXTERNO 266'0'43" 266.012 610.29
∑ 1261`0'33" 1351.009 9397.4

∑ sumatoria de angulos internos = 180*(n-2)

1261`0'33" = 1260`0'0"
1261`0'33" ≠ 1260`0'0"

e = ∑sumatoria de angulos internos - 180*(n-2)

e = 1261`0'33" - 180*(n-2)
e = 1`0'33"

TOLERANCIA
T= Kp*√n
T= 0,0025*√9
T=0,008
T= 0°0'27"

NO CUMPLE!!!!!!
PLANO CON DATOS DE CAMPO NO CORREGIDOS:
 ∆=
∑ angulo internos−180∗( n−2 )
n

'
1261° 0 33 -1260 ° 0'0
∆=
9
'
∆=0 ° 6 43.67

A=83°59’55”-0°6’43.67” = 83°53’11.33”
B=87°59’45”- 0°6’43.67” = 87°53’1.33”
C=237°59’52”- 0°6’43.67” = 237°53’8.33”
D=47°0’7”- 0°6’43.67” = 46°53’23.33”
E=234°59’34”- 0°6’43.67” = 234°52’50.33”
F=38°59’27”- 0°6’43.67” = 38°52’43.33”
G=227°0’43”- 0°6’43.67” = 226°53’59.33”
H=37°0’27”- 0°6’43.67” = 36°53’43.33”
I=266°0’43”- 0°6’43.67” = 265°53’59.33”
=1260°0’0”
