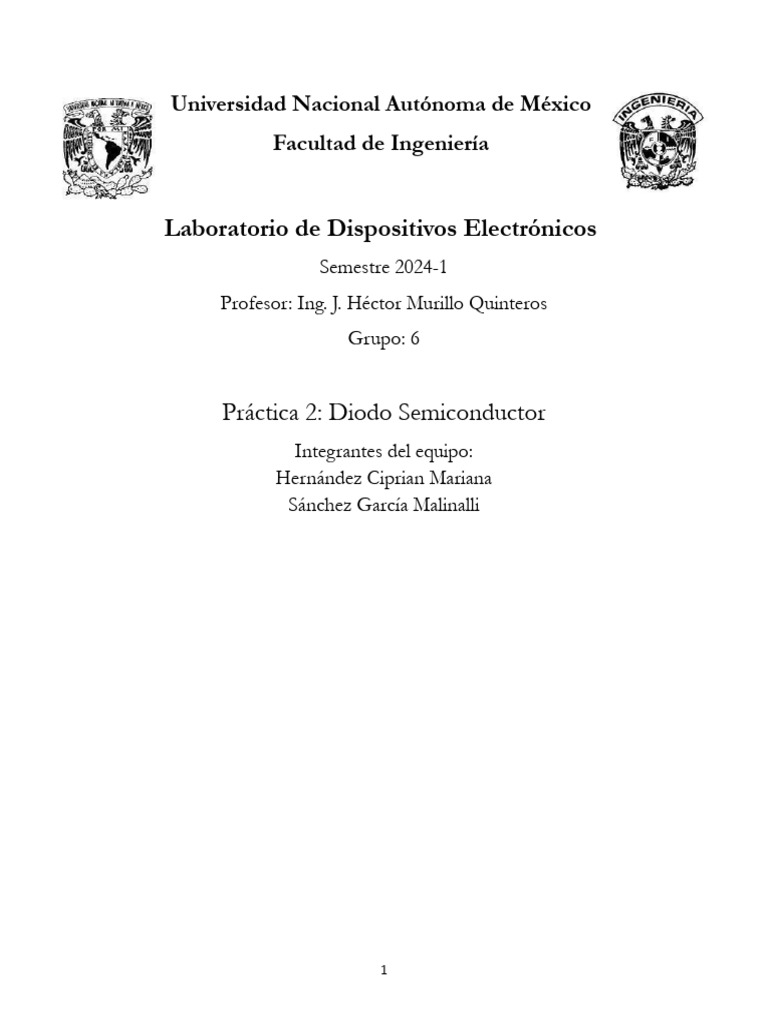

Universidad Nacional Autónoma de México

Facultad de Ingeniería

Laboratorio de Dispositivos Electrónicos

Semestre 2024-1
Profesor: Ing. J. Héctor Murillo Quinteros
Grupo: 6

Práctica 2: Diodo Semiconductor

Integrantes del equipo:
Hernández Ciprian Mariana
Sánchez García Malinalli

1
Objetivos:
Generar la curva característica Id vs Vd de diodo rectificador y la curva característica Iz vs Vz
del diodo zener.

Introducción
Un diodo semiconductor es un dispositivo electrónico que funciona generalmente como un
interruptor, del cual, deja pasar la corriente en un solo sentido. Esto quiere decir que en un
circuito cerrado cuando se polariza directamente y un circuito abierto cuando se polariza
inversamente.
Las funciones que tiene un diodo semiconductor son: que se utiliza como rectificador de
media onda u onda completa. Se aplica en el proceso de conversión de corriente alterna
(AC) a corriente directa (DC); se utiliza como multiplicador de tensión; se puede usar como
emisor de luz; se puede aplicar para estabilizar un voltaje; se usa como diodo de capacidad
variable ante variaciones de la tensión aplicada.
Tiene dos tipos de polarización:
Polarización directa: Es cuando el positivo de la fuente de poder coincide con el ánodo en el
diodo y el cátodo en el diodo coincide con el negativo de la fuente de poder. Entonces la
corriente que circula por el diodo sigue la ruta de la flecha (la del diodo), o sea del ánodo al
cátodo. En este caso la corriente atraviesa con mucha facilidad el diodo comportándose
como un corto circuito.
Polarización inversa: Es cuando el negativo de la fuente de poder coincide con el ánodo en el
diodo y el cátodo en el diodo coincide con el positivo de la fuente de poder. Entonces la
corriente en el diodo intenta circular en sentido opuesto a la flecha del diodo, o se del cátodo
al ánodo. En este caso la corriente encuentra una oposición o muy alta resistencia,
comportándose como un circuito abierto.
Una característica a destacar sobre los diodos semiconductores es que la corriente
resultante será pulsante, ya que sólo circulará en determinados momentos, pero mediante
los dispositivos y circuitos adecuados situados a continuación puede ser convertida en una
corriente continua constante, presenta sobre el vacío algunas ventajas fundamentales:
- Es de tamaño mucho más reducido, lo que contribuye a la miniaturización de los circuitos.
- La cantidad de calor generado durante el funcionamiento es menor, ya que no necesita
ningún calentamiento de filamento.
- Funciona con tensiones mucho más bajas, lo que posibilita su empleo en circuitos
alimentados a pilas o baterías.

2
Desarrollo de la práctica
Parte 1: Diodo rectificador
1. Con el multímetro, en el modo para prueba de diodo, realice las pruebas necesarias
para comprobar su dispositivo.
○ ¿Qué fue lo que marcó el aparato y qué significado tiene?
En la prueba del diodo con el multímetro nos dió el valor de 320 Ω, lo que, supongo, nos da
la resistencia que pone el diodo cuando está conectado a contracorriente.
2. Ajuste a cero volts la fuente de voltaje (𝑉𝑒𝑛𝑡𝑟𝑎𝑑𝑎). Arme el siguiente circuito (observe la
polarización del diodo).

● Aumente gradualmente el voltaje 𝑉𝑒𝑛𝑡𝑟𝑎𝑑𝑎 para que 𝐼𝐷 tome cada uno de los valores
indicados en la tabla y anote los valores de 𝑉𝐷 correspondientes.

𝐼𝐷 25 µ𝐴 105 µ𝐴 255 µ𝐴 705 µ𝐴 1. 5 𝑚𝐴 15 𝑚𝐴 25 𝑚𝐴 35 𝑚𝐴 45 𝑚𝐴 50 𝑚𝐴

𝑉𝐷 0.1 0.2 0.2 0.3 0.6 1.4 6.5 8.9 12.6 18.7
(Volts)

● Ajuste a cero 𝑉𝑒𝑛𝑡𝑟𝑎𝑑𝑎 y cambie la polaridad del diodo de la figura anterior.

● Se puede retirar la resistencia del circuito.
● Aumente gradualmente 𝑉𝑒𝑛𝑡𝑟𝑎𝑑𝑎 hasta que 𝐼𝐷 tome los valores de la siguiente tabla.
Anote los valores de 𝑉𝐷 correspondientes.

𝐼𝐷 (µ𝐴) 1 5 10 15 20 25

3
− 𝑉𝐷 0 0 0 0.1 0.1 0.1
(Volts)

Análisis de datos
● Dibuje la curva que resulta de los valores de las tablas (eje X- VD, eje Y- ID) (directa e
inversa).

4
● Con esos puntos obtenidos para la polarización directa obtenga la ecuación (al realizar
el ajuste exponencial de los datos en Excel ) que describen esos puntos y compárela
con la ecuación característica del diodo semiconductor. ¿Qué concluye?.
𝑋
La ecuación que debemos de encontrar es 𝑌 = 𝑎𝑏
Ln(y) = -7.1263 + 0.3402X
𝑦=
Con respecto a las gráficas anteriores, los valores de la curva obtenida con el diodo
polarizado decrece, mientras que en el caso de que la corriente del diodo, la corriente
del diodo aumenta.
● Trace la ecuación calculada en la gráfica anterior para poder compararlas con las que
se presentan en la hoja de especificaciones

● Calcule la resistencia interna del diodo, utilice como puntos de referencia el valor del
diodo con un voltaje de polarización de 0.70V y el otro cuando él diodo alcanza su
máxima potencia , es decir 1A. esto al consultar su hoja de especificaciones o usando
la ecuación ajustada del diodo.

● Trace de ser posible la recta con los datos que se usaron para calcular la resistencia
interna del diodo y determine la pendiente de esa recta.
𝑟𝐵 = 𝑟𝑝 + 𝑟𝑛
● Comente la diferencia entre un diodo real y uno ideal.

Diodo Ideal Diodo Real

Conductor y aislante perfecto No es un conductor perfecto ya que

consume algo de energía, y tampoco es
un aislante perfecto porque también
permite un paso mínimo de energía.

No consume corriente en polarización SI consume una corriente muy baja

inversa. cuando está en polarización inversa.

Ofrece una resistencia infinita cuando Ofrece una resistencia muy alta cuando
está en polarización inversa. está en polarización inversa.

5
 Tiene una tensión de corte cero. Tiene una tensión de conexión muy baja.

Tiene una caída de tensión nula en su Tiene una caída de voltaje muy baja a
unión cuando está en polarización través de él, cuando está en polarización
directa. directa.

No se puede fabricar. Si se puede fabricar.

● Determine la potencia total del circuito, es decir, suma de las potencias de cada
elemento, utilice el caso en que se obtuvo la corriente mayor en el laboratorio.

Parte 2: Diodo Zener

1. Ajuste a cero volts la fuente de voltaje (𝑉𝑒𝑛𝑡𝑟𝑎𝑑𝑎). Arme el siguiente circuito (observe la
polarización del diodo zener).

● Aumente gradualmente el voltaje (𝑉𝑒𝑛𝑡𝑟𝑎𝑑𝑎) para que tome cada uno de los valores
indicados en la tabla y anote los valores de 𝑉𝑍 correspondientes.

𝐼𝑍 10 µ𝐴 50 µ𝐴 100 µ𝐴 500 µ𝐴 1 𝑚𝐴 10 𝑚𝐴 20 𝑚𝐴 30 𝑚𝐴

- 𝑉𝑍 0.1 0.1 0.2 0.3 0.5 2.8 5.1 7.5

(Volts)

6
 ● Disminuya a cero volts y cambie la polaridad del diodo Zener. Aumente gradualmente
𝑉𝑒𝑛𝑡𝑟𝑎𝑑𝑎 hasta que 𝐼𝑍 tome los valores de la siguiente tabla. Anote los valores de − 𝑉𝑍
correspondientes.

𝐼𝑍 10 µ𝐴 50 µ𝐴 100 µ𝐴 300 µ𝐴 1 𝑚𝐴 3 𝑚𝐴 10 𝑚𝐴 30 𝑚𝐴

𝑉𝑍 0.1 0.1 0.2 0.2 0.4 0.8 2.7 7.4

(Volts)

● Dibuje la curva que resulta de los valores de las tablas (eje X- VD, eje Y- ID) (directa e
inversa)

7
 ● Con esos puntos obtenidos para la polarización directa obtenga la ecuación (al realizar
el ajuste exponencial de los datos en Excel ) que describen esos puntos y compárela
con la ecuación característica del diodo semiconductor. ¿Qué concluye?

Conclusiones:
Hernández Ciprian Mariana:
Durante la práctica pudimos observar cómo polarizar un diodo y su comportamiento cuando
está conectado correctamente y cuando está conectado a contracorriente, además de la
diferencia entre un diodo rectificador y un diodo zener, ya que este ultimo aunque esté
conectado en contracorriente sigue conduciendo electricidad.
Sánchez García Malinalli:
Con respecto a la practica anterior, podemos observar que hay 2 maneras de polarizar un
diodo, cuando se polariza directamente (que el voltaje que llega a él es positivo al ánodo y
negativo al cátodo) y cuando se polariza de manera inversa. Cuando se polariza de manera
directa se dice que el diodo esta cerrado, se puede representar en un esquemático como si
fuera un alambre o interruptor cerrado si es un diodo ideal, si es un diodo se silicio por
ejemplo se representa como una fuente de 0.7 v. Los 0.7 V del diodo de silicio son conocidos
como zona de ruptura.
