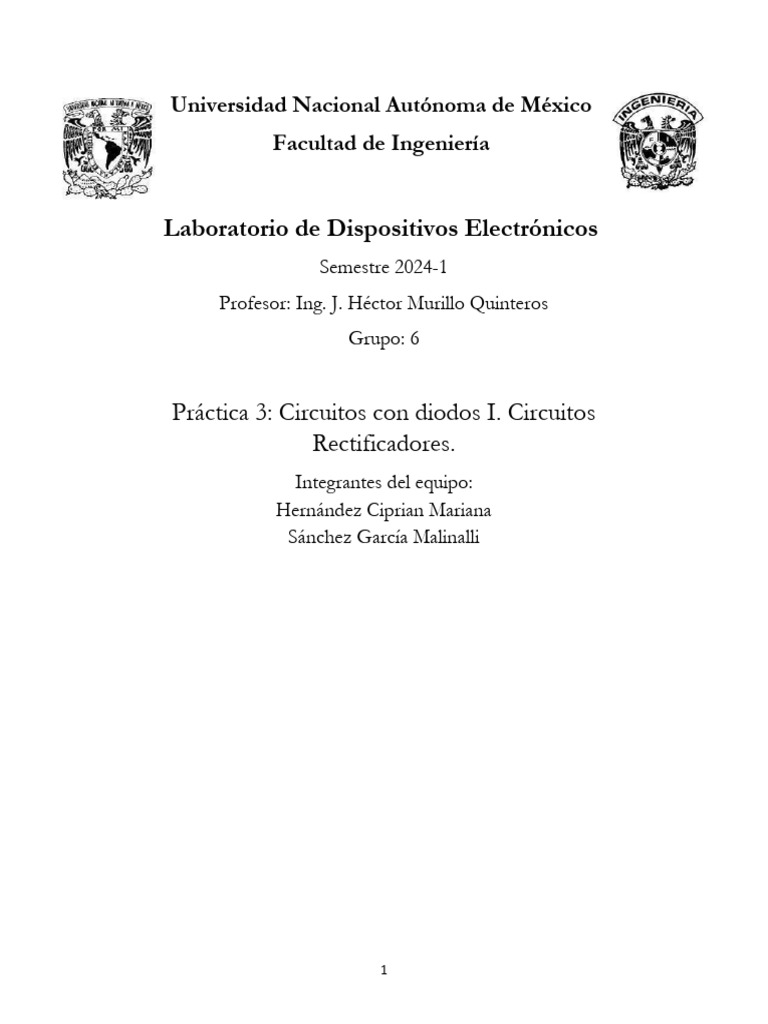

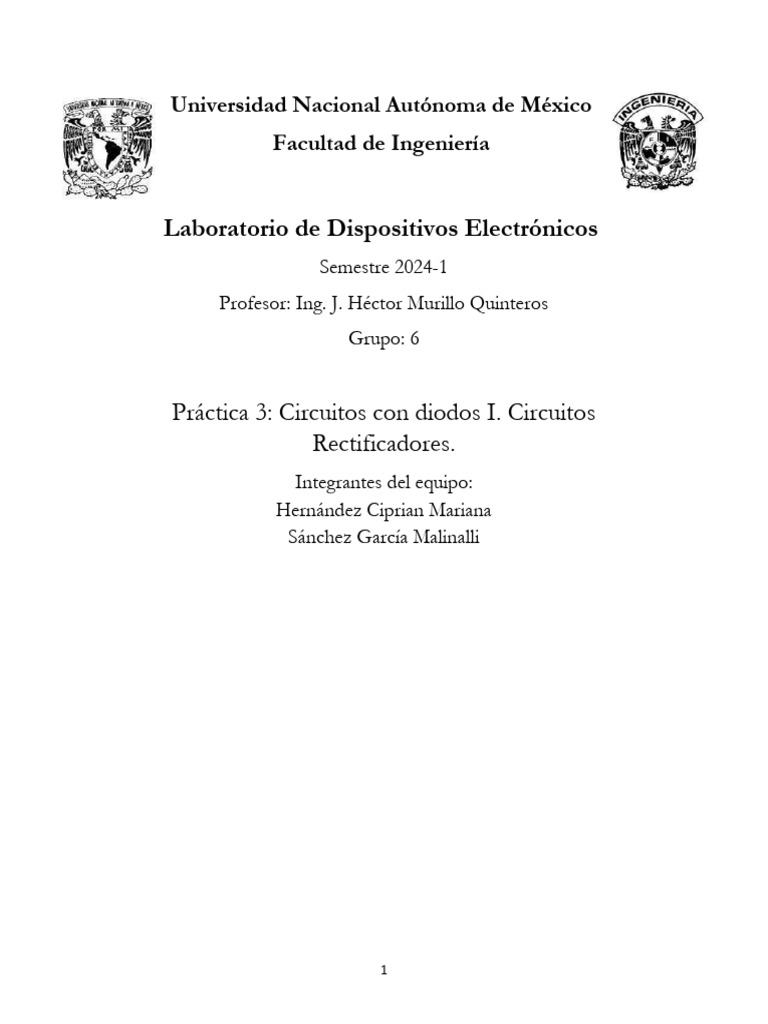

Universidad Nacional Autónoma de México

Facultad de Ingeniería

Laboratorio de Dispositivos Electrónicos

Semestre 2024-1
Profesor: Ing. J. Héctor Murillo Quinteros
Grupo: 6

Práctica 3: Circuitos con diodos I. Circuitos

Rectificadores.
Integrantes del equipo:
Hernández Ciprian Mariana
Sánchez García Malinalli

1
Objetivos:
Analizar, diseñar e implementar circuitos recortadores, sujetadores y
multiplicadores de tensión utilizando diodos de propósito general.

Introducción
Los rectificadores eléctricos son los circuitos encargados de convertir la corriente
alterna en corriente continua. Al proceso de convertir corriente alterna en corriente
continua se le denomina rectificación y los diodos rectificadores, los cuales, son los
componentes electrónicos empleados para realizar dicha conversión.
Así mismo, cabe destacar que entre la variedad de rectificadores que se utilizan, las
dos variedades principales que requieren un análisis en profundidad son los
rectificadores de media onda y los rectificadores de onda completa.
Los rectificadores de media onda funcionan haciendo pasar la mitad de la corriente
alterna a través de uno o más diodos, convirtiendo en este paso dicha mitad de la
corriente alterna en corriente eléctrica directa.
Durante los semiciclos negativos de la tensión alterna de entrada, el secundario del
transformador entrega una tensión negativa entre sus extremos. Por tanto, el diodo
queda polarizado inversamente, impidiendo el paso de corriente.
Los rectificadores de onda completa son más complejos que los rectificadores de media
onda, pero también son mucho más eficientes. Los rectificadores de onda completa
generalmente utilizan cuatro diodos para funcionar. Hacen pasar la corriente alterna a
través del sistema de cuatro diodos, obteniendo un terminal positivo y otro negativo,
característico de la corriente directa.

2
Desarrollo de la práctica
Rectificador de media onda
Para el circuito diseñado:
● Coloque como entrada de voltaje un transformador de 12V@500mA y
una RL=3.9kΩ como carga de salida.
● Gráfica la forma de onda resultante en la salida del circuito, mida la
salida colocando un canal del osciloscopio en paralelo a la resistencia
RL, colocando el acoplamiento del canal en DC.

Diagrama

La señal de entrada se muestra como: La señal de salida se muestra como:

Vpico = 11.4 [v]

Vcd = 3.625 [v]
f. de rizado = 1.238
Vrms = 4.490 [v]

3
VTotal = 5.77 [v ]
• Para este circuito, ¿qué voltaje es mayor? ¿el de Vcd o Vrms?
Es mayor el Vrms.

Con capacitor
Diagrama

Al colocar el capacitor, las señales se muestran como:

La señal de entrada se muestra como: La señal de salida se muestra como:

VALORES CALCULADOS:

VP VRSM r Vcd Vtotal

11.4 4.490 1.238 3.625 5.77

4
Rectificador de onda completa.
● Coloque como entrada de voltaje un transformador de 12V@500mA y una
RL=3.9kΩ como carga de salida
● Grafique la forma de onda resultante en la salida del circuito, mida la salida
colocando un canal del osciloscopio en paralelo a la resistencia RL,
colocando el acoplamiento del canal en DC.
● Mida el voltaje de pico y Calcule, su Vcd, f. de rizo, Vrms y Vtotal de salida .

Diagrama

La señal de entrada se muestra como: La señal de salida se muestra como:

5
Vpico = 11.4 [v]
Vcd = 7.261 [v]
f. de rizado = 0.346
Vrms = 2.512 [v]
VTotal = 7.683 [v ]
• Para este circuito que voltaje es mayor el de Vcd o Vrms
Es mayor Vrms

Con capacitor
Diagrama

Al colocar el capacitor, las señales se muestran como:

La señal de entrada se muestra como: La señal de salida se muestra como:

6
VALORES CALCULADOS:

VP VRSM r Vcd Vtotal

11.4 2.512 0.346 7.261 7.683

Rectificador de onda completa dual (utilizando el

TAP central).
Diagrama

Al colocar el capacitor, las señales se muestran como:

La señal de entrada se muestra como: La señal de salida se muestra como:

¿Cuál es la diferencia con el rectificador de onda completa?

Vpico = 6 [v]
Vcd = 3.82 [v]
La diferencia con el otro rectificador es que éste tiene la onda aproximadamente
de la mitad de tamaño. Los voltajes obtenidos con este rectificador son menores.

7
Conclusiones:
Hernández Ciprian Mariana:
Durante la realización de la práctica, logramos observar que que el rectificador de
media onda la conducción de corriente en un solo semiciclo de la señal de entrada,
lo que resulta en una salida pulsante con una componente continua.
Además, observamos que en una onda completa en el caso de que la entrada sea
negativa, la tensión en el diodo 2 se encuentra en polarización directa, es decir
conduce, mientras que el diodo 1 se encuentra en polarización inversa, es decir no
conduce. Mientras que si la entrada es positiva, el diodo 1 se encuentra en
polarización directa, ósea que conduce, mientras que el 2 se encuentra en
polarización inversa, es decir que no conduce. La tensión de salida es igual a la de
entrada.
Por otro lado, en la media onda, en la entrada, la señal alterna al circuito, la cual se
rectifica con el diodo, es decir que solo permite pasar un semi-ciclo de la señal, que
en este caso es el semi-ciclo positivo. Y en el momento que el voltaje sale del diodo
el condensador se empieza a cargar y la caída de voltaje se recibe en la resistencia.

Sánchez García Malinalli:

Con respecto a la practica anterior, podemos concluir que en cuanto a la función del
rectificador de media onda, la tensión de alimentación principal se aplica al
transformador, que aumentará o disminuirá la tensión y se aplicará al diodo.
Esta disminución de la tensión de corriente alterna se da al diodo que está
conectado en serie al devanado secundario del transformador, el diodo permitirá
solo la corriente de polarización directa y no permitirá la corriente de polarización
inversa.
Por otro lado, en el circuito rectificador de onda completa, al usar un puente de
diodos para la parte negativa de la señal se convierte en positiva o bien la parte
positiva de la señal se convertirá en negativa, según se necesite una señal positiva
o negativa de corriente continua, se requieren una salida de corriente continua más
estable, del cual pueden ser fuentes de alimentación.
