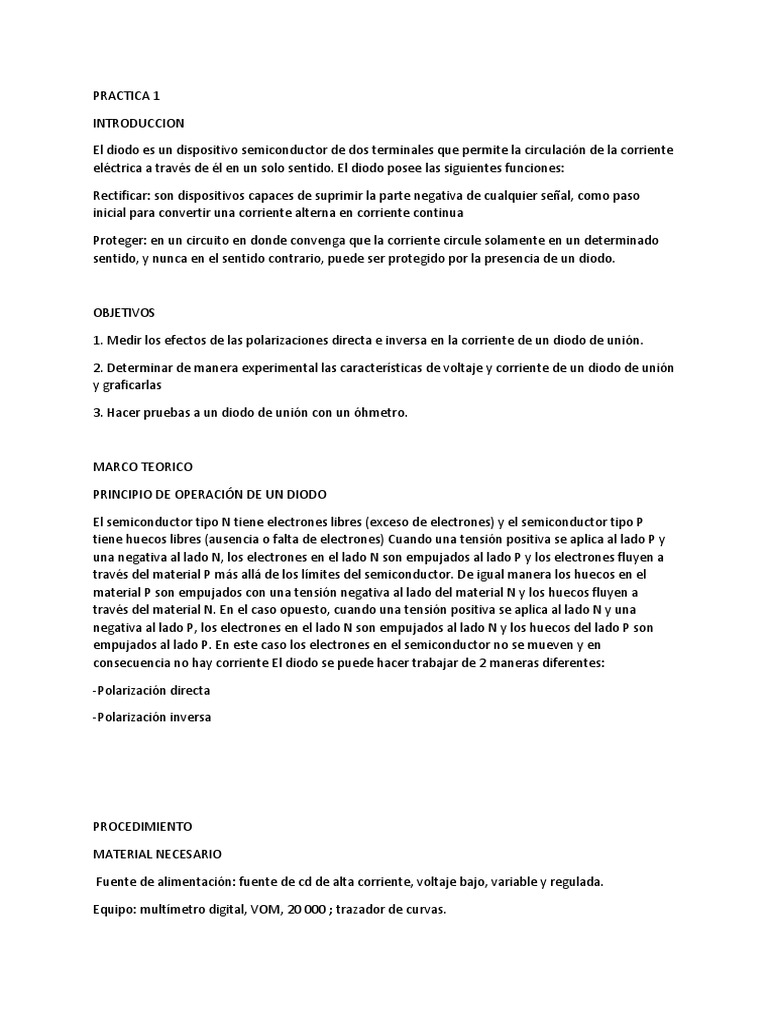

PRACTICA 1

INTRODUCCION

El diodo es un dispositivo semiconductor de dos terminales que permite la circulación de la corriente

eléctrica a través de él en un solo sentido. El diodo posee las siguientes funciones:

Rectificar: son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso
inicial para convertir una corriente alterna en corriente continua

Proteger: en un circuito en donde convenga que la corriente circule solamente en un determinado

sentido, y nunca en el sentido contrario, puede ser protegido por la presencia de un diodo.

OBJETIVOS

1. Medir los efectos de las polarizaciones directa e inversa en la corriente de un diodo de unión.

2. Determinar de manera experimental las características de voltaje y corriente de un diodo de unión

y graficarlas

3. Hacer pruebas a un diodo de unión con un óhmetro.

MARCO TEORICO

PRINCIPIO DE OPERACIÓN DE UN DIODO

El semiconductor tipo N tiene electrones libres (exceso de electrones) y el semiconductor tipo P

tiene huecos libres (ausencia o falta de electrones) Cuando una tensión positiva se aplica al lado P y
una negativa al lado N, los electrones en el lado N son empujados al lado P y los electrones fluyen a
través del material P más allá de los límites del semiconductor. De igual manera los huecos en el
material P son empujados con una tensión negativa al lado del material N y los huecos fluyen a
través del material N. En el caso opuesto, cuando una tensión positiva se aplica al lado N y una
negativa al lado P, los electrones en el lado N son empujados al lado N y los huecos del lado P son
empujados al lado P. En este caso los electrones en el semiconductor no se mueven y en
consecuencia no hay corriente El diodo se puede hacer trabajar de 2 maneras diferentes:

-Polarización directa

-Polarización inversa

PROCEDIMIENTO

MATERIAL NECESARIO

Fuente de alimentación: fuente de cd de alta corriente, voltaje bajo, variable y regulada.

Equipo: multímetro digital, VOM, 20 000 ; trazador de curvas.

Resistores: 250 fl a 2 W.

Diodo de silicio: lN41S4 (otras opciones: lN914 o casi todos los diodos de silicio para señal pequeña).
Diodo de germanio: lN34A (otras opciones: lN44S4 o casi todos los diodos de germanio para señal
pequeña).

Otros: interruptor de un polo un tiro.

Polarización del diodo

l. Identifique los extremos del ánodo y cátodo de un diodo de silicio lN41S4 y arme el circuito
mostrado en la figura 1-13, estando el diodo en polarización directa. ¿Cuál de los extremos del diodo
conectaría más cerca de la terminal negativa para lograr la polarización directa?

R= El anodo

2. Ajuste la salida de la fuente de cd variable de manera que el voltaje en el diodo (VAK ) mida 0.7 V.
Mida y anote, en la tabla 1-1, la corriente del diodo (ID)' ¿Cuál sería la corriente del diodo si éste
estuviera invertido?

R= 0, porque el diodo conduce en una sola dirección

3. Invierta el diodo y mida ID' Anote los resultados en la tabla 1-1. Los resultados deberán confirmar
la predicción hecha en la pregunta 2.

Afimrativo , se confirma la pregunta 2

4. Mida Vak con el diodo en polarizacion inversa. Anote la lectura en la tabla 1-1. Calcule y anote la
resistencia del diodo (Vo1 dividido entre 1r) para configuraciones de un diodo con polarizaci6n
directa y con polarizaci6n lnversa.

Paso Vak Id Resistencia del diodo

2 0.7 45.7
3,4 12.06 0
 5 X X
12 X X

5. Quite el diodo del circuito y mida su resistencia. Invierta las puntas de conexi6n y mida de nuevo
la resistencia del diodo. Dado que la bateria del medidor empleado para medir la resistencia tiene
una polaridad, las puntas de prueba del medidor tambi6n estar6n polarizadas. Anote ambas lecturas
en la tabla l-1. en donde corresponda.

Caracteristicas voltaje-corriente

6. Cambie la posici6n del diodo en el circuito de manera que tenga polarizaci6n directa. Ajuste la
fuente de cd variable de acuerdo con los valores de Vak que se muestran en la tabla 1-2. Mida y
anote la corriente 1, para cada valor de Vak

7. Invierta la posici6n del diodo de manera que tenga polarizaci6n inversa. De nuevo fije la fuente de
cd variable de acuerdo con los valores indicados en la tabla 1-2. Mida y anote el valor de 1o. Esta
corriente es pequeña y quizá requiera un amperímetro o un multímetro que lean corrientes del
orden de microampers.

8.-Trace la curva característica de un diodo en papel cuadriculado. Para ello, grafique la VAK en el eje
de X e ID en el eje Y. Tome nota de que los valores de polarización directa de VAK se consideran
positivos y que los valores de polarización inversa se consideran negativos. La corriente de
polarización directa que pasa por el diodo se considera de valores positivos dado que la corriente
fluye del catodo al anodo.Los valores de la corriente producidos por la polarización inversa del diodo
se deben a corrientes de fuga y fluyen en dirección opuesta a los valores de la corriente directa. Así
hay números negativos en el eje Y. Calcule sus escalas numéricas de manera que el eje X positivo se
representen voltajes entre 0 y 3 Ven en eje X negativo aparezcan voltajes entre 0 & 50 .A su vez la
escala del eje Y deberá de servir para todo el intervalo de corrientes correspondientes a la
polarización directa e inversa .De esta manera se obtendrá una gráfica que cuente con dos escalas
por cada eje y con el cambio de escala en 0.

Paso 6 VAK V Polarizacion Paso 7 VAK V Polarizacion

Directa ID, mA Inversa ID,µA
0 0 0 0
0.1 0 -5 0
0.2 0 -10 0
0.3 0 -15 0
0.4 -20 0
0.5 -25 0
0.6 -30
0.7 -35
0.8 -40
APROXIMACIOES

10.-En la gráfica que obtuvo en el paso 8 dibuje con varios colores, las curvas de la primera , segunda
& tercera aproximaciones para su diodo

11.-Calcule la resistencia másica ( RB)de su diodo mediante los puntos localizados en la parte líneal
de la porción de polarización directa de la curva obtenida para los valores VAK & ID. Sustituya estas
valores en la Formula.

PREGUNTAS

1.- En el paso 5, Como decidio que valor de resistencia era la resistencia directa y la resistencia
Inversa?

R=Por que el resultado del diodo debe de ser positivo cuando este se coloca correctamente & no
debe de conducir de manera inversa, ya que este funciona de forma unidireccional.

2.-Compare las resistencias medidas en el paso 5 con las calculadas en el paso 4.

R=Ver tabla 1.1

3.-En qué condiciones se activa un diodo de unión?,Explique. Consulte las mediciones realizadas y
anotadas en la tabla 1.2

R= La corriente en la región Zener tiene una dirección opuesta a la de un diodo polarizado

directamente. El diodo Zener es un diodo que ha sido diseñado para trabajar en la región Zener. De
acuerdo con la definición, se puede decir que el diodo Zener ha sido diseñado para trabajar con
voltajes negativos (con respecto a él mismo). Es importante mencionar que la región Zener (en un
diodo Zener) se controla o se manipula variando los niveles de dopado. Un incremento en el número
de impurezas agregadas disminuye el potencial o el voltaje de Zener VZ.

4.-Hay mucha variación en las corrientes inversas de la tabla 1. 2?.Comente que dio lugar a los
resultados obtenidos.

R= En que el diodo es un componente que permite el paso de la corriente en un solo sentido (

unidereccional )
5.-Cuales son las limitaciones, en caso de haberlas, de

A) Polarización directa Es cuando la corriente que circula por el diodo sigue la ruta de la flecha (la
del diodo), o sea del ánodo al cátodo. En este caso la corriente atraviesa el diodo con mucha
facilidad comportándose prácticamente como un corto circuito.

B) Polarización inversa Es cuando la corriente en el diodo desea circular en sentido opuesto a la

flecha (la flecha del diodo), o sea del cátodo al ánodo. En este caso la corriente no atraviesa el diodo,
y se comporta prácticamente como un circuito abierto.

RESULTADOS:

al medir de forma directa e inversa la polarización de los diodos en la corriente es comprobado que
un diodo de unión en forma pasa la corriente de forma positiva con un voltaje bajo, lo que hablamos
de un mínimo de voltaje necesario (teniendo como referencia la practica) de 0.5 volts para comenzar
a pasar apenas una corriente de 2.23µA. en cambio de forma inversa se necesita un voltaje mínimo
de -35 volts para apenas comenzar a pasar una corriente de -110 µA. lo que nos dice que el diodo
tiene una mayor resistencia de forma inversa, o sea que deja pasar menos corriente de esta forma.
PRACTICA 2

DIODO ZENER

OBJETIVOS

1. Medir los efectos de las polarizaciones directa e inversa en un diodo Zener

2. Determinar y graficar las características de voltaje-corriente de un diodo Zener

3. Construir un regulador de voltaje Zener y determinar, de manera experimental, el intervalo

dentro del cual el diodo Zener produce un voltaje constante.

RESUMEN

1. Un diodo Zener mantiene voltaje constante VZ en su salida si está inversamente polarizado y

funciona según sus características especificadas.

2. Cuando el diodo funciona en su voltaje Zener, VZ, los cambios mínimos de voltaje en el diodo
producen cambios de corriente más o menos grandes, IZ, en el diodo.

3. Las especificaciones de los diodos Zener incluyen: a) voltaje Zener, VZ, b) intervalo de tolerancia
del VZ, c) límites de la corriente Zener, d) máxima disipación de energía y e) máxima temperatura de
operación.

4. Hay diodos Zener que producen voltajes entre uno y varios cientos de volts.

5. Los diodos Zener se utilizan como reguladores de voltaje y también como patrón de referencia de
voltaje.

6. Un regulador de voltaje en paralelo bien diseñado mantiene un voltaje de salida constante VZ en

el diodo, sin importar las variaciones especificadas en el voltaje de entrada o los cambios
especificados en la corriente de carga
PROCEDIMIENTO

Material Necesario

Fuente de alimentación: fuete de cd regulada variable.

Equipo: multímetro digital.

Resistores: 3300Ω a ½ W; 500 Ω a 5W.

Semiconductores: 1N3020 (otra opción: cualquier diodo Zener de 10V y 1W).

Interruptor de un polo un tiro

1. Arme el circuito de la figura 2-4. El interruptor S está abierto. VAA es una fuente de alimentación
regulada, calibrada a 0V. M es un multímetro calibrado en el rango de corriente más baja.

2. Cierre S. Mida la corriente del diodo I, si la hay, con un VAA calibrado a 0V. Anote los resultados
en la tabla 2-1

3. Ajuste la salida de VAA de manera que el voltaje VAB medido en el diodo sea de 2.0 V. Mida la
corriente del diodo. Anote los resultados en la tabla 2-1

4. Repita el paso 3 por cada valor de VAB que aparezca en la tabla 2-1. Calcule la resistencia RZ del
diodo (RZ = VAB / I) y anote los resultados obtenidos en la tabla 2-1.

5. Ajuste el valor de VAA de manera que la corriente del diodo I sea de 2mA. Mida el voltaje VAB del
diodo anótelo en la tabla 1. Calcule RZ y anote su valor en la tabla 2-1.

6. Repita el paso 5 para todos los valores de corriente y anote los valores respectivos de VAB y RZ en
la tabla 2-1.

Paso Vab I RZ Paso VAB I, mA RZ

2 0.0 6 5
3 2.0 6 10
4 6.0 6 20
4 7.0 6 30
 4 8.0 6 40
5 6 50

Características voltaje-corriente: Polarización Directa

7. Abra S interrumpiendo la alimentación al circuito. Ponga la salida de la fuente de alimentación en

0V. invierta la posición del diodo en el circuito.

8. Cierre S. Mida y anote en la tabla 2-2 la corriente directa del diodo para cada nivel de voltaje VAB
en la tabla. Calcule la resistencia directa RF =VAB/I. Anote los resultados en la tabla 2-2.

Paso 8 VAB 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7

I mA
RF

El diodo Zener como regulador de voltaje

9. Con base en los resultados de las tablas 2-1 y 2-2, trace en papel cuadriculado una gráfica de:

a) La corriente del diodo (eje vertical) en función del voltaje del diodo.

b) Dibuje una gráfica amplificada de la corriente del diodo en función del voltaje dentro de la región
Zener.
PRACTICA 3 LOCALIZACIÓN DE FALLAS EN UN REGULADOR ZENER

PROCEDIMIENTO

MATERIAL NECESARIO

Fuente de alimentación; fuente de cd regulada y variable

Equipo: multímetro digital.

Resistores: dos cajas de diez resistores.

Semiconductores: un diodo rectificador de silicio 1N34A; un diodo Zener de 10 V, 1 W, 1N3020.

Diversos: un interruptor de un polo y un tir
