2.

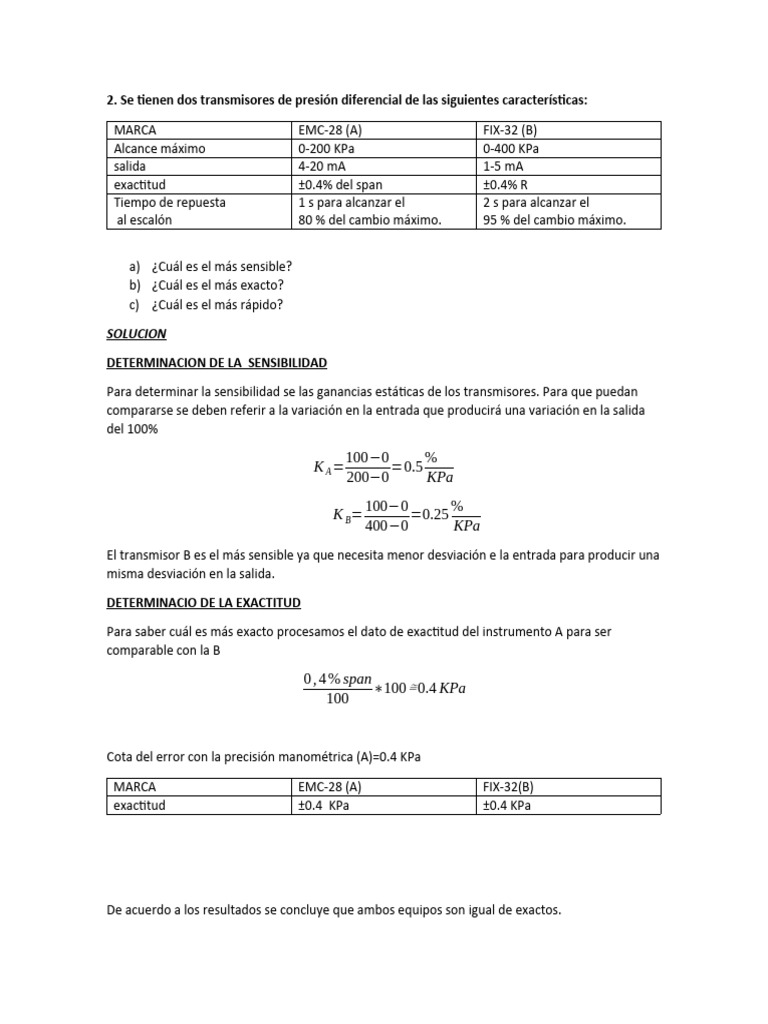

Se tienen dos transmisores de presión diferencial de las siguientes características:

MARCA EMC-28 (A) FIX-32 (B)

Alcance máximo 0-200 KPa 0-400 KPa
salida 4-20 mA 1-5 mA
exactitud ±0.4% del span ±0.4% R
Tiempo de repuesta 1 s para alcanzar el 2 s para alcanzar el
al escalón 80 % del cambio máximo. 95 % del cambio máximo.

a) ¿Cuál es el más sensible?

b) ¿Cuál es el más exacto?
c) ¿Cuál es el más rápido?

SOLUCION

DETERMINACION DE LA SENSIBILIDAD

Para determinar la sensibilidad se las ganancias estáticas de los transmisores. Para que puedan
compararse se deben referir a la variación en la entrada que producirá una variación en la salida
del 100%

100−0 %
K A= =0.5
200−0 KPa
100−0 %
K B= =0.25
400−0 KPa
El transmisor B es el más sensible ya que necesita menor desviación e la entrada para producir una
misma desviación en la salida.

DETERMINACIO DE LA EXACTITUD

Para saber cuál es más exacto procesamos el dato de exactitud del instrumento A para ser
comparable con la B

0 , 4 % span
∗100 ≅ 0.4 KPa
100

Cota del error con la precisión manométrica (A)=0.4 KPa

MARCA EMC-28 (A) FIX-32(B)

exactitud ±0.4 KPa ±0.4 KPa

De acuerdo a los resultados se concluye que ambos equipos son igual de exactos.
DETERMINACIÓN DEL MAS RAPIDO

Asumiendo que ambos transmisores son de primer orden, la respuesta temporal a un escalón de
magnitud (a) será :

( )
−t
Y ( t )=K t∗a∗ 1−e τ

∗a=K A∗a∗( 1−e )

−t
τA
Y A ( t )=0.80∗K t A t

0.80=K A∗a∗( 1−e )

−1
τA
t

𝝉A = 0.62s

( )
−t
τB
Y B ( t )=0.95∗K t B∗a=K t B∗a∗ 1−e

( )
−2
τB
0.95=K t B∗a∗ 1−e

𝝉B = 0.67s
El más rápido es el equipo B
