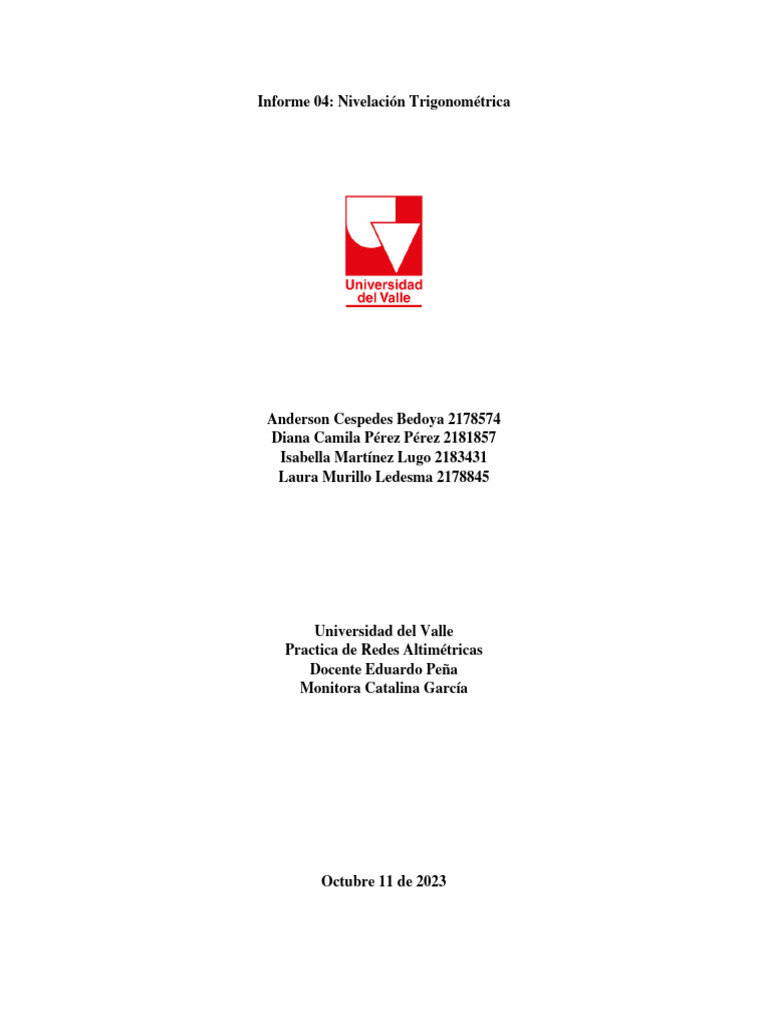

Informe 04: Nivelación Trigonométrica

Anderson Cespedes Bedoya 2178574

Diana Camila Pérez Pérez 2181857
Isabella Martínez Lugo 2183431
Laura Murillo Ledesma 2178845

Universidad del Valle

Practica de Redes Altimétricas
Docente Eduardo Peña
Monitora Catalina García

Octubre 11 de 2023
 ÍNDICE
INTRODUCCIÓN ........................................................................................................................ 3
OBJETIVOS.................................................................................................................................. 4
MARCO TEÓRICO ..................................................................................................................... 5
METODOLOGÍA Y DESCRIPCIÓN ........................................................................................ 7
ANÁLISIS Y RESULTADOS ...................................................................................................... 8
CONCLUSIONES....................................................................................................................... 10
REFERENCIAS .......................................................................................................................... 11
 INTRODUCCIÓN

El presente informe tiene como objetivo realizar una descripción detallada del proceso
denominado como nivelación trigonométrica que fue llevado a cabo en el área de las canchas de
voleibol de la Universidad del Valle. La importancia de la nivelación trigonométrica radica en su
capacidad para emplear principios trigonométricos a fin de determinar las diferencias de elevación
entre puntos ubicados en el terreno.
Con el propósito de consolidar la comprensión de este método, se realizaron a cabo diversas
mediciones en varios objetos situados en la zona, a las cuales se aplicaron posteriormente los
principios trigonométricos. Esto permitió alcanzar los objetivos establecidos para esta práctica.
Finalmente, se ofrecerá una descripción detallada de las metodologías empleadas en este proceso,
junto con un análisis de los datos recopilados en campo. De esta manera, se proporcionarán
conclusiones basadas en los resultados.
 OBJETIVOS

Objetivo general: Aplicar de manera efectiva los principios trigonométricos para determinar con
precisión las diferencias de elevación entre puntos establecidos.
Objetivos específicos:
1. Realizar mediciones precisas en objetos específicos ubicados en la zona de interés para
aplicar los principios trigonométricos con el fin de determinar sus elevaciones o distancias
verticales.
2. Describir detalladamente las metodologías utilizadas durante el proceso de nivelación
trigonométrica, destacando las técnicas de medición y cálculo empleadas.
3. Analizar los datos recopilados en el campo y evaluar su precisión y confiabilidad como
resultado de la aplicación del método de nivelación trigonométrica.
 MARCO TEÓRICO

La nivelación trigonométrica consiste en la determinar el desnivel entre dos puntos con el apoyo
de un triángulo rectángulo, en donde los parámetros de medida son el ángulo vertical y la distancia
geométrica, este proceso es ventajosos en terrenos con fuertes pendientes.
Es importante destacar que, en la nivelación trigonométrica, se emplea tanto la estación total como
el nivel topográfico como herramientas fundamentales. La estación total desempeña un papel
crucial al permitir la medición de ángulos entre elevaciones de puntos, ya que puede girar tanto
horizontal como verticalmente en un rango completo de 360 grados. La capacidad de movilidad
de este proceso lo diferencia significativamente de la nivelación geométrica, donde esta
flexibilidad angular no estaba disponible, dado que se confiaba únicamente en el nivel de precisión
topográfica para llevar a cabo las mediciones.
La trigonometría es la base teórica fundamental para los cálculos en la nivelación trigonométrica.
Los triángulos rectángulos formados por la línea de visión, la horizontal y la distancia vertical son
utilizados para aplicar funciones trigonométricas, como la tangente, el seno y el coseno. Estas
funciones permiten relacionar los ángulos medidos y la distancia vertical con la diferencia de
elevación entre los puntos. Las ecuaciones trigonométricas se utilizan para calcular la diferencia
de elevación de manera precisa.
El fundamento principal de la nivelación trigonométrica es la medición de ángulos verticales entre
la línea de visión al punto objetivo y la horizontal. Estos ángulos son registrados con la ayuda de
instrumentos de medición angular, como teodolitos, y son esenciales para calcular las diferencias
de elevación.
Además de medir los ángulos verticales, se debe conocer la distancia horizontal entre el punto de
observación y el punto objetivo. Esto puede determinarse mediante métodos de medición de
distancias, como cintas métricas o estaciones totales.
El proceso de nivelación trigonométrica involucra los siguientes pasos:
Se inicia con la selección de puntos de observación, se eligen dos puntos, uno de los cuales se
conoce como punto de observación con una elevación conocida o determinada previamente. El
otro punto es el objetivo cuya elevación se desea calcular.
Se realiza la medida del ángulo vertical entre la línea de visión al punto objetivo y la horizontal
desde el punto de observación. Esto se repite para varios puntos de referencia en el objetivo.
Además, se mide la distancia horizontal entre el punto de observación y el punto objetivo
utilizando métodos de medición de distancia.
La aplicación fórmulas trigonométricas para calcular la diferencia de elevación entre los puntos
objetivo y de observación.
 Es pertinente aplicar correcciones, como las debidas a la refracción atmosférica, para mejorar la
precisión de los resultados.
Ventajas y limitaciones:
Ventajas: La nivelación trigonométrica es útil en terrenos irregulares y cuando hay obstáculos
entre los puntos de medición. Es más rápido que la nivelación geométrica y puede ser adecuada
para aplicaciones de topografía de medios de precisión.
Limitaciones: La precisión puede ser ligeramente inferior a la de la nivelación geométrica en
terrenos abiertos. Además, se requieren instrumentos de medición angular y un conocimiento
sólido de trigonometría para realizar cálculos precisos.
 METODOLOGÍA Y DESCRIPCIÓN

El procedimiento para esta práctica: Inicialmente seleccionamos los objetos que íbamos a medir
para así instalarnos y empezar con la preparación del prisma y su respectivo jalón, además el
armado y nivelación de la estación total. Seguidamente tomamos la altura instrumental, esta va
desde la estacada hasta la cruz que señala la mitad del equipo, y la altura del prisma, tomada desde
la punta inferior del jalón hasta la mitad del prisma.
Una vez tuvimos todo lo anterior, ubicamos el prisma unos centímetros muy cerca de uno de los
objetos que previamente habíamos seleccionado, tomamos la lectura y anotamos los datos que nos
brindó la estación, en este caso los que requeríamos fueron: distancia horizontal, ángulo vertical y
ángulo horizontal. En esa misma ubicación subimos el lente de la estación y tomamos una lectura
sin prisma en el punto superior del objeto para anotar de este su altura.
Este mismo procedimiento lo realizamos en cada uno de los 5 objetos que elegimos, la altura tanto
instrumental como del prisma siempre fue la misma ya que desde esa ubicación los tomamos todos.
Cálculo de DV y COTAS
Al finalizar las mediciones, realizamos con cada objeto los siguientes cálculos:
Primero realizamos dos restas, una entre un ángulo de 90° (89°59’60”) y el ángulo vertical del
prisma y la otra entre el ángulo de 90° y el ángulo vertical que nos dio apuntando al objeto sin
prisma. Seguidamente hallamos los catetos opuestos, multiplicando tangente del ángulo resultante
de las restas anteriores por la distancia horizontal, después hallamos las cotas, para la primera,
utilizamos 900 como medida arbitraria, la sumamos con la altura instrumental, más su cateto
opuesto correspondiente menos la altura del prisma; para la segunda cota tomamos la medida
arbitraria más la altura instrumental, más el correspondiente cateto opuesto menos cero ya que esta
medida la tomamos sin prisma. Finalmente restamos ambas cotas y así obtenemos la altura real de
cada objeto que elegimos.
ANÁLISIS Y RESULTADOS
Se llevaron a cabo mediciones en tres objetos diferentes: una lámpara, un poste de una cancha de
fútbol y un poste de luz. Se procedió a realizar cálculos en cada uno de ellos y se verificó que las
mediciones fueran precisas y adecuadas para cada objeto. En el caso de los dos primeros objetos,
las mediciones resultaron acordes a las especificaciones esperadas. Sin embargo, en el caso del
último objeto, se obtuvo una medida que no concordaba con su medida real. Igualmente el
procedimiento se realizo bien y ya seria un error de la estación.
 CONCLUSIONES

En conclusión, el proceso de nivelación trigonométrica realizado en el área de las canchas de

voleibol de la Universidad del Valle ha demostrado ser un método efectivo para determinar las
diferencias de elevación entre puntos en el terreno. Gracias a la práctica se logró explorar las etapas
fundamentales de la nivelación trigonométrica, desde la selección de puntos de observación hasta
la aplicación de cálculos trigonométricos.
Es importante destacar que la nivelación trigonométrica es particularmente ventajosa en terrenos
con fuertes pendientes, donde la nivelación geométrica podría ser menos práctica debido a la
dificultad de establecer líneas de visión claras. Además, los cálculos trigonométricos desempeñan
un papel crucial en la determinación de las diferencias de elevación.
Para Finalizar, esta práctica demuestra la utilidad de la nivelación trigonométrica como una
técnica efectiva para medir elevaciones en el terreno. Que nos ofrece procedimientos detallados y
con cálculos precisos los que nos ayudan a obtener resultados confiables. La nivelación
trigonométrica se destaca como una herramienta valiosa en aplicaciones y levantamientos
topográficos en terrenos desafiantes.
 REFERENCIAS

Garrido Villén, N. (2023). Nivelación trigonométrica.
