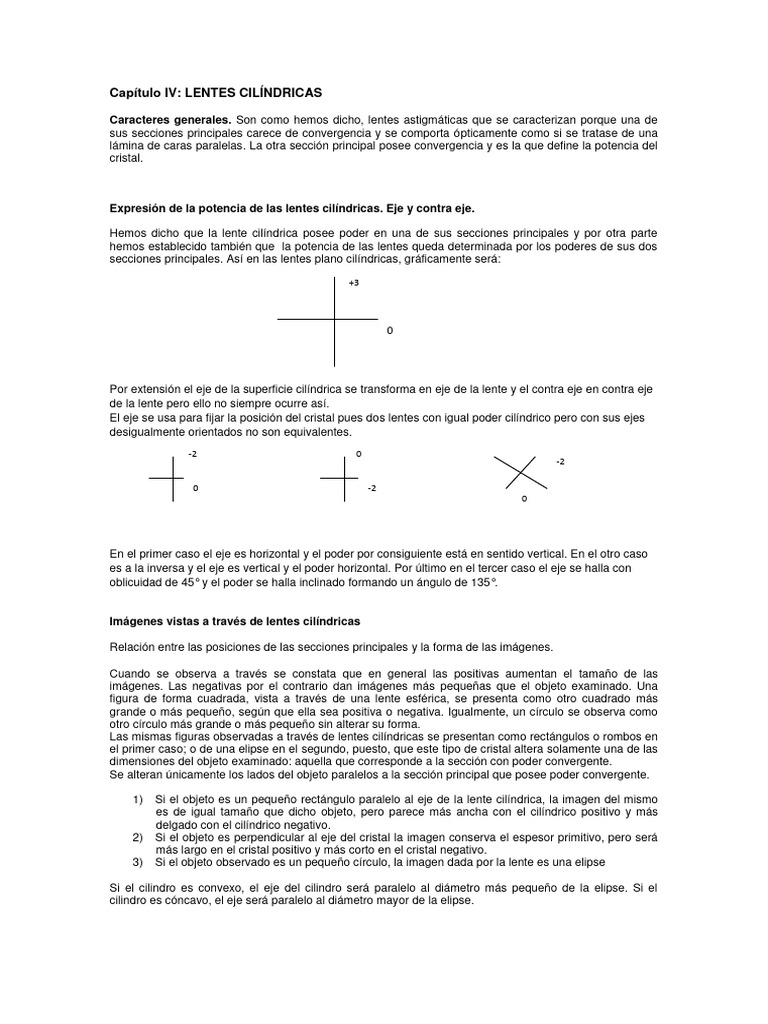

Capítulo IV: LENTES CILÍNDRICAS

Caracteres generales. Son como hemos dicho, lentes astigmáticas que se caracterizan porque una de
sus secciones principales carece de convergencia y se comporta ópticamente como si se tratase de una
lámina de caras paralelas. La otra sección principal posee convergencia y es la que define la potencia del
cristal.

Expresión de la potencia de las lentes cilíndricas. Eje y contra eje.

Hemos dicho que la lente cilíndrica posee poder en una de sus secciones principales y por otra parte
hemos establecido también que la potencia de las lentes queda determinada por los poderes de sus dos
secciones principales. Así en las lentes plano cilíndricas, gráficamente será:

+3

Por extensión el eje de la superficie cilíndrica se transforma en eje de la lente y el contra eje en contra eje
de la lente pero ello no siempre ocurre así.
El eje se usa para fijar la posición del cristal pues dos lentes con igual poder cilíndrico pero con sus ejes
desigualmente orientados no son equivalentes.
-2 0
-2

0 -2
0

En el primer caso el eje es horizontal y el poder por consiguiente está en sentido vertical. En el otro caso
es a la inversa y el eje es vertical y el poder horizontal. Por último en el tercer caso el eje se halla con
oblicuidad de 45° y el poder se halla inclinado formando un ángulo de 135°.

Imágenes vistas a través de lentes cilíndricas

Relación entre las posiciones de las secciones principales y la forma de las imágenes.

Cuando se observa a través se constata que en general las positivas aumentan el tamaño de las
imágenes. Las negativas por el contrario dan imágenes más pequeñas que el objeto examinado. Una
figura de forma cuadrada, vista a través de una lente esférica, se presenta como otro cuadrado más
grande o más pequeño, según que ella sea positiva o negativa. Igualmente, un círculo se observa como
otro círculo más grande o más pequeño sin alterar su forma.
Las mismas figuras observadas a través de lentes cilíndricas se presentan como rectángulos o rombos en
el primer caso; o de una elipse en el segundo, puesto, que este tipo de cristal altera solamente una de las
dimensiones del objeto examinado: aquella que corresponde a la sección con poder convergente.
Se alteran únicamente los lados del objeto paralelos a la sección principal que posee poder convergente.

1) Si el objeto es un pequeño rectángulo paralelo al eje de la lente cilíndrica, la imagen del mismo
es de igual tamaño que dicho objeto, pero parece más ancha con el cilíndrico positivo y más
delgado con el cilíndrico negativo.
2) Si el objeto es perpendicular al eje del cristal la imagen conserva el espesor primitivo, pero será
más largo en el cristal positivo y más corto en el cristal negativo.
3) Si el objeto observado es un pequeño círculo, la imagen dada por la lente es una elipse

Si el cilindro es convexo, el eje del cilindro será paralelo al diámetro más pequeño de la elipse. Si el
cilindro es cóncavo, el eje será paralelo al diámetro mayor de la elipse.
Lógicamente la potencia del cilindro es nula paralelamente al eje, entonces la dimensión de la imagen
según dicha dirección tiene el mismo tamaño del diámetro del círculo. En la dirección perpendicular la
dimensión de la imagen es aumentada o disminuida por el efecto del contra eje.

Por consiguiente para localizar la posición del eje de las lentes cilíndricas se debe recordar que:
a) Los cristales cilíndricos positivos con su eje vertical, dan imágenes más anchas que el objeto.
b) Los cristales cilíndricos positivos con su eje horizontal dan imágenes más altas que el objeto.
c) Los cristales cilíndricos negativos con su eje vertical dan imágenes aparentemente más altas
(alargadas hacia lo alto).
d) Los cristales cilíndricos negativos con su eje horizontal hacen ver imágenes más anchas que el
objeto (o sea más bajas)

Relaciones entre la posición de los ejes y las imágenes

Cilindro positivo: si el cristal se coloca con su eje vertical se modifica el lado (a) del mismo y la imagen
toma el aspecto de rectángulo acostado. La imagen se ensancha.
Si el cristal se coloca con su eje horizontal el lado del objeto que se modifica es (b) y la imagen es un
rectángulo vertical.

Cilindro negativo: si el eje del cilindro es vertical el lado (a) se acorta y la imagen será la de un rectángulo
vertical.
Si el cilindro se halla con su eje horizontal el lado (b) se acorta y la imagen será la de un rectángulo
acostado.

Analizando los cuatro casos considerados, se puede comprobar que la imagen 1 es semejante a la
posición 4. También la imagen de la posición 2 es semejante a la 3. O sea que son semejantes las
imágenes vistas a través de lentes cilíndricas positiva con su eje vertical y una negativa de igual poder
con su eje horizontal. También son semejantes las imágenes obtenidas con una lente positiva horizontal y
una negativa de igual valor en el eje vertical.

Reglas generales.

- Un cristal cilíndrico positivo eje vertical es semejante ópticamente a un cilindro negativo eje
horizontal, de igual poder y viceversa.
 - Un cristal cilíndrico positivo eje horizontal es semejante a un cristal cilíndrico. negativo eje
vertical, de igual valor y viceversa.
- Un cristal cilíndrico positivo eje vertical, es ópticamente igual a un cilíndrico negativo eje
horizontal, combinado a un cristal esférico positivo; todos de igual poder.
- Un cristal cilíndrico positivo eje horizontal, es ópticamente igual a un cilíndrico negativo eje
vertical, combinado con un cristal esférico positivo todos de igual valor o poder.
- Todo cristal cilíndrico negativo eje vertical es ópticamente igual a un cilíndrico positivo eje
horizontal combinado con un esférico negativo todos de igual poder,
- Todo cristal cilíndrico negativo eje horizontal, es ópticamente igual a un cilíndrico positivo eje
vertical, combinado con un esférico negativo todos de igual poder.

Ejemplos:

Cil. - 1 en 10° Cil.+ 1 en 100° ( ) Esf. – 1

Cil. +1,75 en 120° Cil. – 1,75 en 30° ( ) Esf. + 1,75

Relación entre las secciones principales y los bordes.

Los bordes de las lentes cilíndricas no son de espesor uniforme como ocurre con las esféricas, sino que,
se dijo al hablar de las lentes astigmáticas, el mismo es ondulado, teniendo dos porciones más gruesas y
dos más delgadas.
Las porciones ensanchadas son siempre extremos de una misma sección.
Lo mismo ocurre con las dos más delgadas.
Estos dos diámetros correspondientes son perpendiculares entre sí.

Considerando el caso del cilíndrico positivo se verifica:

En las lentes negativas ocurre a la inversa:

Estructura de las lentes cilíndricas

Explorando con el esferómetro los diversos tipos de lentes cilíndricas se puede verificar que las mismas
se han obtenido merced a combinaciones distintas, siendo los casos posibles de aplicación práctica los
siguientes:
a) Combinación de una superficie plana con una cilíndrica.
b) Combinación de una superficie cilíndrica con una esférica.
c) Combinación de una superficie tórica con una esférica.
d) Combinación de dos superficies cilíndricas paralelas.

Combinación plano cilíndrica

+3 0 +3

()
0 0 0

El eje de la superficie cilíndrica, es a la vez el eje de la lente. El contra eje es el contra eje de la lente.

Combinación cilíndrico esférica

0 +1 +1

El eje de la superficie cilíndrica se transforma en contra eje y el contra eje pasa a ser eje de la lente.
Combinación tórica esférica

+6 -3 +3

() cil. +3
+3 -3 0

Este tipo de combinación es de capital importancia e interesante al mismo tiempo, porque se puede
obtener una lente cilíndrica de igual valor pero de signo positivo o negativo, variando solamente el poder
de la cara esférica. Además se ha obtenido un cristal cilíndrico sin que ninguna de las caras de la lente
sea cilíndrica.

Combinación bicilíndrica

+2 +3
+1

()
0 0 0

Cuando se combinan dos superficies cilíndricas con sus ejes paralelos se obtiene otra lente cilíndrica.
Esta asociación es poco usada salvo también para cilindros de alto poder.

Determinación de los elementos principales de las lentes cilíndricas. Reconocimiento. El efecto

Observando un objeto rectilíneo a través de una lente cilíndrica cualquiera, e imprimiendo a la misma un
movimiento de rotación alrededor de un eje perpendicular a su plano, pasando por su centro tal como ya
se vio en reconocimiento general, la imagen es animada de un movimiento pendular característico que
hemos también descrito en reconocimiento general de lentes astigmáticas y que es denominado ''efecto
cilíndrico”.
Suponiendo que el objeto se tratase de una varilla recta colocada verticalmente, se constata lo siguiente:
Cuando el vidrio ha recorrido un arco de vuelta, la imagen se desplaza también un ángulo alfa (a). Luego
la imagen comienza a desplazarse en sentido contrario hasta volver a coincidir con la posición primitiva.
Prosiguiendo la rotación de un cristal siempre en igual sentido, el ángulo alfa empieza otra vez a
aumentar en sentido contrario hasta un máximo y vuelve nuevamente a disminuir. Cuando el cristal ha
rotado 180 grados, la imagen coincide con la posición primitiva.
Cuando se trata de cilindros positivos al iniciarse al desplazamiento la imagen comienza a moverse en
sentido contrario al movimiento impreso al cristal.
Cuando se trata de cilindros cóncavos el efecto pendular es tal que el sentido de rotación que tiene es el
mismo sentido del cristal.

Determinación del signo.

El signo positivo o negativo del cristal cilíndrico se reconoce en general según que la imagen se desplace
en el mismo sentido o en sentido contrario en que se mueve la lente, siguiendo la dirección del contra-eje.
Desde luego en la dirección del eje, al no haber acción óptica, es imposible determinar convergencia
positiva o negativa.

Determinación del eje.

a) Ubicación: El eje en los cristales cilíndricos positivos es paralelo al sentido más corto de la imagen
respectiva, y en cilíndricos negativos es paralelo al sentido más largo, tal como hemos verificado
anteriormente (fig. 1).
Habitualmente cuando se procede a marcar el eje, se localiza la figura (a) del gráfico, si se desea
marcarlo verticalmente o la figura (b) si desea marcarlo horizontalmente, tratándose de lentes positivas.
En cambio, cuando dicha operación se deba realizar con lentes negativas, se utilizarán las imágenes de la
figura (d) para marcar el eje verticalmente, o de la figura (c) marcar el eje horizontalmente.
 b
a

d
c

b) Marcado del eje: para proceder a esta operación o sea la determinación por medio de un trazo o una
serie de puntos en la superficie del cristal, se utilizara un retículo adecuado. Estos retículos están
formados generalmente por dos trazos perpendiculares entre si.

Técnica: una vez orientado el eje por ejemplo en forma vertical se colocara la lente paralela al retículo a
una distancia adecuada según la potencia de la lente aprox 80 cm y se ajusta la posición del cristal hasta
que el efecto cilíndrico no sea perceptible, es decir sea nulo y se obtenga por consecuencia la
prolongación de los mismo por fuera y dentro de la lente como muestra la figura.

Ajustado convenientemente el cristal, se hace un pequeño trazo en la parte superior y uno similar en la
inferior con lápiz dermográfico.
Se retira el cristal y por medio de una reglita se controla que estos trazos se hallen en la misma línea. En
algunos casos se pueden unir. A continuación se marcan dos pequeños puntos siguiendo una dirección
perpendicular al eje, o sea que se establece de esta manera la posición del contra eje. Por último, una
pequeña crucecita en el centro del cristal indicara la intersección del eje y contra eje.

Determinación de la potencia

La determinación de la potencia de las lentes cilíndricas puede realizarse por diversos procedimientos
según cuál sea el poder requerido.
Determinación del poder por medio del esferómetro: La determinación del poder utilizando el esferómetro
en el caso de lentes cilíndricas, no difiere en su delineamiento general del procedimiento utilizado para las
lentes esféricas. El método consiste solamente en determinar la potencia de cada una de las superficies
componentes y representarlas gráficamente, procediéndose luego a la suma de los meridianos paralelos
para obtener el poder de las dos secciones principales. El resultado obtenido en cada caso corresponde a
las posibilidades consideradas al tratar la estructura de la misma.

Neutralización de las lentes cilíndricas

Se debe utilizar otra lente cilíndrica de signo contrario orientada con su eje paralelo a la primera.

La lente estará neutralizada cuando desplazándola paralelamente a lo largo del contra eje no se
observa poder convergente o sea acción óptica.
