UNIDAD Nº 6
GEOMETRÍA DESCRIPTIVA
PROYECCIÓN DIÉDRICA O DE MONGE
______________________________________________________________________________________________

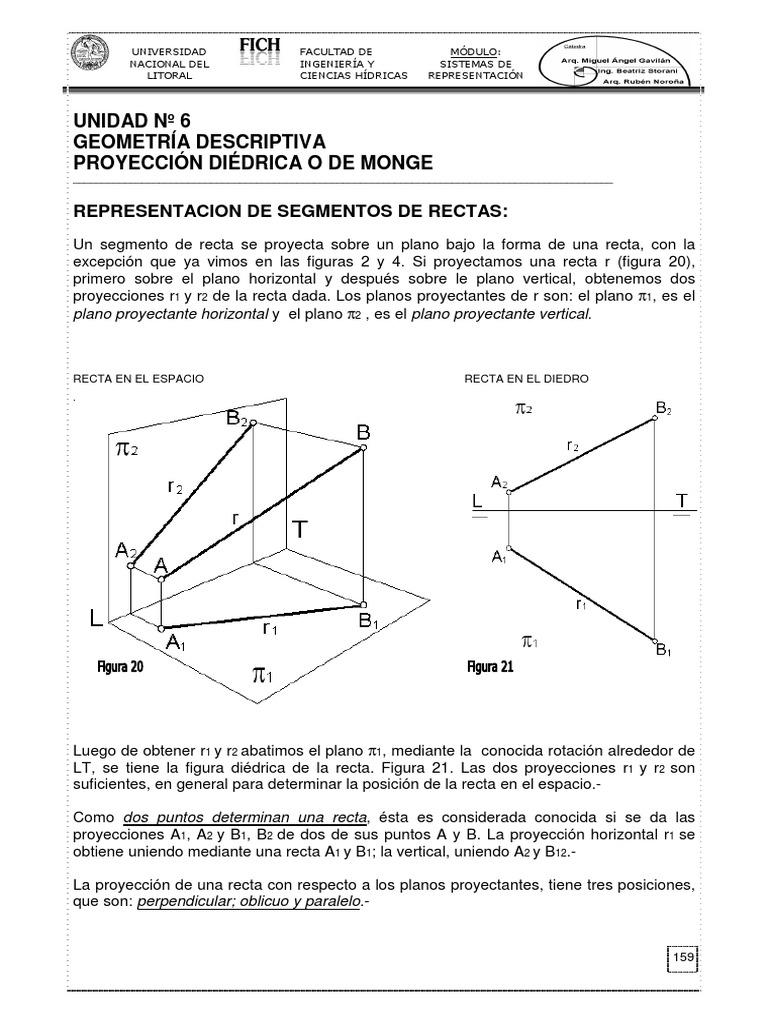

REPRESENTACION DE SEGMENTOS DE RECTAS:
Un segmento de recta se proyecta sobre un plano bajo la forma de una recta, con la
excepción que ya vimos en las figuras 2 y 4. Si proyectamos una recta r (figura 20),
primero sobre el plano horizontal y después sobre le plano vertical, obtenemos dos
proyecciones r1 y r2 de la recta dada. Los planos proyectantes de r son: el plano π1, es el
plano proyectante horizontal y el plano π2 , es el plano proyectante vertical.
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
Luego de obtener r1 y r2 abatimos el plano π1, mediante la conocida rotación alrededor de
LT, se tiene la figura diédrica de la recta. Figura 21. Las dos proyecciones r1 y r2 son
suficientes, en general para determinar la posición de la recta en el espacio.-
Como dos puntos determinan una recta, ésta es considerada conocida si se da las
proyecciones A1, A2 y B1, B2 de dos de sus puntos A y B. La proyección horizontal r1 se
obtiene uniendo mediante una recta A1 y B1; la vertical, uniendo A2 y B12.-
La proyección de una recta con respecto a los planos proyectantes, tiene tres posiciones,
que son: perpendicular; oblicuo y paralelo.-
159
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
POSICIONES PARTICULARES DE SEGMENTOS DE RECTAS:
1 – Recta paralela a la LT: Es paralela a los dos planos de proyección (fig. 22). La
proyección de la recta r1 y r2 es paralela a la LT.-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
2 - Recta vertical: Es perpendicular al plano horizontal y paralelo al vertical (fig. 23). La
proyección horizontal se reduce a un punto y la proyección vertical es normal a LT.-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
160
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
3 - Recta de punta: Es ⊥ al plano vertical y paralelo al horizontal (fig. 24). La proyección
vertical es un punto y la horizontal es ⊥ a LT.
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
4 - Recta horizontal: Cuando es paralela al plano horizontal de proyección y oblicua al
vertical (fig. 25). La proyección horizontal forma un ángulo con la LT igual al que la recta
del espacio forma con el plano π2. La proyección vertical de la recta es paralela a LT.-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
161
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
5 - Recta frontal: Cuando es paralela al plano vertical de proyección y oblicua al horizontal
(fig. 26). La proyección vertical forma un ángulo con la LT igual al que la recta del espacio
forma con el plano π1. La proyección horizontal de la recta es paralela a LT.-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
6 - Recta de perfil: Llámase recta de perfil a toda recta situada en un plano de perfil (fig.
27). Sus proyecciones son ⊥ a LT.
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
162
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
En esta caso las proyecciones horizontales y verticales no son suficientes para determinar
la posición de la recta en el espacio. Se recurre a un tercer plano de proyección (fig. 28).-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
7 - Recta oblicua: Llámase recta de oblicual a toda recta que sea oblicua a los tres planos
de proyección π1, π2 y π3 (fig. 29).
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
163
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
RECTAS QUE SE CORTAN:
Sean dos rectas que se cortan a y b, que se cortan en un punto M (fig. 30). Las
proyecciones de M1 y M2 de M, deben naturalmente encontrarse sobre la misma
perpendicular a LT. El punto M, es comun a las dos rectas, su proyección M1 debe
encontrarse sobre a1 y tambien sobre b1 ; estará entonces en la intersección de a1 y b1.
Del mismo modo M2 debe encontrarse en la intersección de a2 y b2.
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
Conclusión: dos rectas son concurrentes, cuando los puntos de intersección coinciden
sobre una misma perpendicular a la línea de tierra.-
En la figura 31 se prepresentan dos rectas que no se cortan, pues los puntos de
intersección de las proyecciones de igual nombre no están sobre una misma
perpendicular a LT.-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
164
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
En la figura 32 se representan dos rectas concurrentes, que pueden tener la misma
proyección la horizontal. Es lo que ocurre cuando las dos rectas están situadas en un
mismos plano ⊥ a a uno de los planos de proyección.-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
TRAZAS DE UNA RECTA:
Se llama trazas de una recta los puntos en que ésta encuentran o atraviesan los dos
planos de proyección. Así (fig. 33) los puntos TH y TV son las trazas de la recta r. Se
denomina con TH la traza horizontal y TV la traza vertical.-
La trazaTH es un punto del plano π1, su proyección horizontal TH1 y coincide con el mismo
punto TH, su proyección vertical TH2 está sobre la LT.-
La traza TV es un punto del plano π2, su proyección vertical TV2 está en TV misma, su
proyección horizontal TV1 está sobre la LT.La representación de las trazas unicamente
en el diedro o depurado, la indica la figura 34.-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
165
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
Conocida las dos proyecciones de una recta r , es posible determinar sus trazas. Para
esto (fig. 35) se prolongan las dos proyecciones hasta encontrar la línea de tierra. El punto
en que las proyecciones horizontales encuentran LT da TV1, proyección horizontal de la
traza vertical; su proyección vertical encuentrase en TV2 sobre la prolongación de r2. El
punto en que la proyección r2 encuentra la LT da TH2 , proyección vertical de la traza
horizontal; la otra proyección encuéntrase en TH1 sobre la prolongación de r1.
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
TRAZAS DE UNA RECTAS SEGÚN SU POSICIÓN:
1 – Recta paralela a la LT: No tiene trazas. Dícese también que las tiene en el infinito
(figura 22).
2 - Recta vertical: Tiene traza horizontal (TH). No tiene traza vertical por ser paralelo al
plano vertical de proyección (fig. 36).-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
166
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
3 - Recta de punta: Tiene traza vertical (TV). No tiene traza horizontal por ser paralelo al
plano horizontal de proyección (fig. 37).-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
4 - Recta horizontal: Tiene traza vertical (TV). No tiene traza horizontal por ser paralelo al
plano horizontal de proyección (fig. 38).-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
167
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
5 - Recta frontal: Tiene traza horizontal (TH). No tiene traza vertical por ser paralelo al
plano vertical de proyección (fig. 39).-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
6 - Recta de perfil: En este caso las trazas horizontales o verticales dependen de la
posición de la recta en el espacio. Cuando es ⊥ a LT, las trazas coinciden con la LT. (fig.
40).-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
168
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
En este caso debe recurrise a un tercer plano de proyección. Figura 41.-
RECTA EN EL ESPACIO RECTA EN EL DIEDRO
7 - Recta oblicua: Depende de la posición de la recta en el espacio, puede tener dos
trazas como lo demuestra la figura 35 o una traza según figura 42.-.
RECTA EN EL DIEDRO
RECTA EN EL ESPACIO
169
UNIVERSIDAD FACULTAD DE MÓDULO:
NACIONAL DEL INGENIERÍA Y SISTEMAS DE
LITORAL CIENCIAS HÍDRICAS REPRESENTACIÓN
EJERCICIOS:
1) Representar en Sistema Diédrico e Isométrico las proyecciones de un segmento
vertical AB de longitud 40 mm, con un alejamiento del Plano Vertical 20 mm y
Lateral 30 mm. (El punto "A" toca el Plano Horizontal).-
2) Representar en Sistema Diédrico e Isométrico las proyecciones un segmento
frontal CD de 40 mm de longitud, que forma 30º con el Plano Horizontal a 20 mm
del Plano Vertical, cuyas cotas aumentan a la derecha.-
3) Representar en Sistema Diédrico e Isométrico las proyecciones de un segmento de
perfil EF que forma 60º con el Plano Horizontal, cuya longitud real es de 35 mm y
está separado del Plano Lateral 25 mm, las cotas aumentan alejándose del Plano
Vertical.-
4) Representar en Sistema Diédrico e Isométrico las proyecciones un segmento
oblicuo GH, ubicándose los extremos de la siguiente forma: G (0 ;0; 40) y H (40;
20; 25).-
5) Representar en Sistema Diédrico las proyecciones de una recta que pasa por un
punto P de 1º apartamiento 2 cm y cota 5 cm, es paralela al plano vertical y forma
30º con el horizontal.-
6) Representar en Sistema Diédrico las proyecciones de una recta paralela al plano
horizontal de proyección y oblicuo al vertical. Sabiendo que su proyección vertical
dista 25 mm del plano horizontal, y sus extremos están a 10 mm y 20 mm
respectivamente del plano vertical y su longitud es de 35 mm.-
7) Representar en Sistema Diédrico las proyecciones de una recta oblicua AB. Datos:
A (4; 1; 6) y B (0,5; 4; 2).-
8) Representar en Sistema Diédrico las proyecciones de una recta oblicua CD. Datos:
C (3; 4; 5) y D (2; 1; 1).-
9) Representar en Sistema Diédrico las proyecciones de una recta oblicua EF Datos:
E (1; 2; 5) y F (4; 5; 5).-
10) Representar en Sistema Diédrico las proyecciones de una recta oblicua GH Datos:
G (1; 2; 6) y H (3; 4; 2).-
