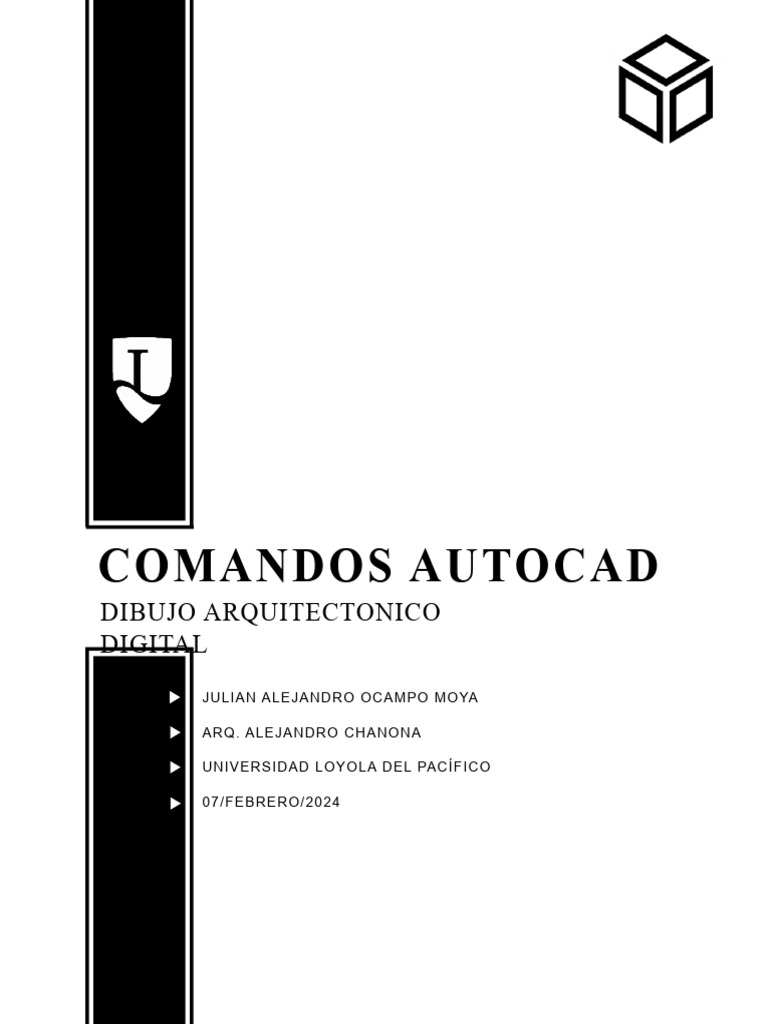

COMANDOS AUTOCAD
DIBUJO ARQUITECTONICO
DIGITAL
JULIAN ALEJANDRO OCAMPO MOYA

ARQ. ALEJANDRO CHANONA

UNIVERSIDAD LOYOLA DEL PACÍFICO

07/FEBRERO/2024
Alternar características generales
Ctrl+d Alternar visualización de
coordenadas
Ctrl+g Alternar cuadrícula
Ctrl+e Planos isométricos del
ciclo
Ctrl+f Alternar referencias a
objetos en ejecución
Ctrl+h Alternar estilo de
selección
Ctrl+Mayús+h Alternar Ocultar
paletas
Ctrl+i Toggle Coords
Ctrl+Mayús+i Alternar
restricciones de inferencia
Alternar modos de dibujo
Ayuda de F1 Display
F2 Alternar pantalla de texto
F3 Alternar el modo de
referencia a objetos
F4 Alternar 3DOsnap
F5 Alternar isoplano
F6 Alternar SCP dinámico
F7 Alternar el modo de
cuadrícula
F8 Alternar el modo ortogonal
F9 Alternar el modo de ajuste
F10 Alternar el modo polar
F11 Alternar el seguimiento de
referencia a objetos
F12 Alternar el modo de
entrada dinámica
Administrar pantalla
Ctrl+0 (cero) Pantalla limpia
Ctrl+1 (Paleta de propiedades)
Ctrl+2 Paleta del Centro de
diseño
Ctrl+3 Paleta de herramientas
Ctrl+4 Paleta de conjuntos de
planos
Ctrl+6 DBConnect Manager
Ctrl+7 Paleta del Administrador
de conjuntos de marcas
Ctrl+8 Cálculo rápido
Línea de comandos Ctrl+9
Administrar el flujo de trabajo
Ctrl+c Copiar objeto
Ctrl+x Objeto de corte
Ctrl+v Pegar objeto
Ctrl+Mayús+c Copiar al
portapapeles con base
punto
Ctrl+Mayús+v Pegar datos
como bloque
Ctrl+z Deshacer la última
acción
Ctrl+y Rehacer la última acción
Ctrl+[ Cancelar comando
actual
(o ctrl+\)
ESC Cancelar comando actual
Administrar planos
Ctrl+n Nuevo dibujo
 Ctrl+s Guardar dibujo
Ctrl+o Abrir dibujo
Cuadro de diálogo Ctrl+p
Trazar
Ctrl+Tab Cambiar al siguiente
Ctrl+Mayús+Tab Cambiar al
dibujo anterior
Ctrl+Re Pág Cambiar a la
pestaña anterior
en el dibujo actual
Ctrl+Av Pág Cambiar a la
siguiente pestaña
en el dibujo actual
Ctrl+q Exit
Ctrl+a Seleccionar todos los
objetos
Un
Un ARC / Crea un arco.
ÁREA AA / Calcula el área y
perímetro de objetos o de
Áreas.
ADC ADCENTER / Gestiona e
inserta
contenido como bloques,
referencias externas y
patrones de sombreado.
AL ALIGN / Alinea objetos con
otros
objetos en 2D y 3D.
AP APPLOAD / Cargar
aplicación.
B
AR ARRAY / Crea múltiples
copias de
objetos en un patrón.
ARR ACTRECORD / Inicia la
acción
Grabadora.
ARM ACTUSERMESSAGE /
Inserta un usuario
mensaje en una macro de
acción.
ARU ACTUSERINPUT /
Pausas para el usuario
entrada
en una macro de acción.
ARS ACTSTOP / Detiene la
grabadora de acciones
y ofrece la opción de guardar
el archivo
Acciones registradas en una
macro de acciones
archivo.
ATI ATTIPEDITAR / Cambia el
texto
contenido de un atributo dentro
de un bloque.
ATT ATTDEF / Redefine un
bloque y
Actualiza los atributos
asociados.
ATE ATTEDIT / Cambia el
atributo
información en un bloque.
 B BLOCK / Crea una definición
de bloque
de los objetos seleccionados.
BC BCLOSE / Cierra el editor
de bloques.
BE BEDIT / Abre la definición
de bloque
en el Editor de bloques.
BH HATCH / Rellena un área
cerrada o
objetos seleccionados con un
patrón de sombreado,
Relleno sólido o relleno
degradado.
BO BOUNDARY / Crea una
región o
una polilínea de un área
cerrada.
BR BREAK / Rompe el objeto
seleccionado
entre dos puntos.
BS BSAVE / Guarda el bloque
actual
definición.
BVS BVSTATE / Crea,
establece o elimina
Un estado de visibilidad en un
bloque dinámico.
C CO COPY / Copia objetos
C CIRCLE / Crea un círculo.
CAM CAMERA / Establece una
cámara y un objetivo
ubicación para crear y guardar
un archivo 3D
Vista en perspectiva de los
objetos.
CBAR CONSTRAINTBAR /
Una interfaz de usuario similar
a una barra de herramientas
que muestra el elemento
disponible
Restricciones geométricas en
un objeto.
CH PROPERTIES /
Propiedades de los controles
de objetos existentes.
CHA CHAMFER / Biselar los
bordes de
Objetos.
CHK CHECKSTANDARDS /
Verifica el
Dibujo actual para las normas
Violaciones.
LÍNEA DE COMANDOS CLI /
Muestra el
Ventana de línea de
comandos.
COL COLOR / Establece el
color para el nuevo
Objetos.
especificados
distancia en una dirección
especificada.
CT CTABLESTYLE / Establece
el nombre
 del estilo de tabla actual.
CUBE NAVVCUBE / Controla
la visibilidad
y las propiedades de
visualización de la propiedad
Herramienta ViewCube.
CYL CYLINDER / Crea un
sólido 3D
Cilindro
D
D DIMSTYLE / Crea y modifica
o las líneas centrales de
círculos y arcos.
DCO DIMCONTINUE / Crea
una dimensión
que parte de una línea de
extensión de
una dimensión creada
previamente.
DCON DIMCONSTRAINT / Se
aplica
Restricciones dimensionales a
las restricciones seleccionadas

Estilos de cota. Objetos o puntos

DAN DIMANGULAR / Crea un en los objetos.

ángulo
DDA DIMDISASOCIAR /
dimensión. Elimina

DAR DIMARC / Crea una asociatividad a partir de

longitud de arco
Dimensiones.
dimensión.
DDI DIMDIAMETER / Crea un
DBA DIMBASELINE / Crea un diámetro
lineal,
cota para un círculo o un arco.
angular
DED DIMEDIT / Edita el texto
o cota de coordenadas desde de la dimensión y
la dimensión
líneas de extensión.
referencia
DI DIST / Mide la distancia y
de la dimensión anterior o
ángulo entre dos puntos.
seleccionada.
DIV DIVIDE / Crea un punto
DBC DBCONNECT /
espaciado uniformemente
Proporciona una interfaz
objetos o bloques a lo largo de
a tablas de bases de datos
la longitud
externas.
o perímetro de un objeto.
DCE DIMCENTER / Crea la
marca central
DJL DIMJOGLINE / Añade o
quita un jog
línea en una cota lineal o
alineada.
DJO DIMJOGGED / Crea
jogged
Cotas para círculos y arcos.
DL DATALINK / Cuadro de
diálogo Enlace de datos
se muestra.
DLU DATALINKUPDATE /
Actualiza los datos a
o a partir de un dato externo
establecido
enlace.
DO DONUT / Crea un círculo
relleno o
un anillo ancho.
DOR DIMORDINATE / Crea
ordenadas
Dimensiones.
DOV DIMOVERRIDE /
Anulaciones de controles
de las variables del sistema
utilizadas en
Dimensiones.
DR DRAWORDER / Cambia el
sorteo
Orden de las imágenes y otros
objetos.
DRA DIMRADIUS / Crea un
radio
cota para un círculo o un arco.
DRE DIMREASSOCIATE /
Asociados o
Vuelve a asociar las
dimensiones seleccionadas
a objetos o puntos en objetos.
DRM DRAWINGRECOVERY /
Muestra una lista
de archivos de dibujo que se
pueden recuperar
después
Un error del programa o del
sistema.
DS DSETTINGS / Establece la
cuadrícula y el ajuste,
seguimiento polar y de
referencia a objetos,
modos de referencia a objetos,
entrada dinámica,
y Propiedades rápidas.
DT TEXT / Crea un texto de
una sola línea
objeto.
DV DVIEW / Define la
proyección paralela
o vistas en perspectiva
mediante el uso de un
cámara y objetivo.
DX DATAEXTRACTION /
Extractos
datos de dibujo y fusiona datos
de
una fuente externa a un dato
 tabla de extracción o archivo
externo.
De la E a la F
E ERASE / Elimina objetos de
un
dibujo.
ED DDEDIT / Edita texto de
una sola línea,
dimensión
texto, definiciones de atributos
y características
Marcos de control.
EL ELLIPSE / Crea una elipse
o un arco elíptico.
EPDF EXPORTPDF / Exporta
el dibujo a PDF.
ER EXTERNALREFERENCES
/ Aperturas
la paleta Referencias externas.
EX EXTEND / Extiende objetos
para encontrarse
los bordes de otros objetos.
EXIT QUIT / Sale del
programa.
EXP EXPORT / Guarda los
objetos en un archivo
dibujar en un formato de
archivo diferente.
EXT EXTRUDE / Amplía las
dimensiones de
un objeto 2D o una cara 3D en
el espacio 3D.
F FILETE / Redondea y filetea
los bordes
de objetos.
FI FILTER / Crea una lista de
requisitos
que un objeto debe cumplir
para ser
incluido
en un conjunto de selección.
FS FSMODE / Crea un
conjunto de selección de
todo
objetos que tocan el objeto
seleccionado.
FSHOT FLATSHOT / Crea un
2D
representación
de todos los objetos 3D en
función de la corriente
vista.
G–H
G GROUP / Crea y gestiona
guardados
conjuntos de objetos llamados
grupos.
GCON GEOCONSTRAINT /
Se aplica o persiste
relaciones geométricas entre
Objetos
o puntos en objetos.
GD GRADIENT / Rellena un
área cerrada o
 Objetos seleccionados con un
relleno degradado.
GEO
GEOGRAPHICLOCATION /
Especifica
La información de ubicación
geográfica
para un archivo de dibujo.
H HATCH / Rellena un área
cerrada o
objetos seleccionados con un
patrón de sombreado,
Relleno sólido o relleno
degradado.
HE HATCHEDITAR / Modifica
un
sombreado o relleno.
HI HIDE / Regenera una
estructura alámbrica 3D
Modelo con líneas ocultas
suprimidas.
I–K
I INSERT / Inserta un bloque o
dibujo
en el dibujo actual.
IAD IMAGEADJUST / Controla
la imagen
visualización del brillo, el
contraste,
y los valores de
desvanecimiento de las
imágenes.
IAT IMAGEATTACH / Inserta
una referencia
a un archivo de imagen.
ICL IMAGECLIP / Recorta la
visualización de un
imagen seleccionada a un
valor especificado
límite.
Id. de ID / Muestra la
coordenada SCP
valores
de una ubicación específica.
IM IMAGE / Muestra el archivo
externo
Paleta de referencias.
IMP IMPORT / Importa
archivos de diferentes
formatos en el dibujo actual.
IN INTERSECT / Crea un
sólido 3D,
Superficie
o región 2D de sólidos
superpuestos,
superficies o regiones.
INF INTERFERE / Crea un 3D
temporal
sólido de las interferencias
entre
dos conjuntos de sólidos 3D
seleccionados.
IO INSERTOBJ / Inserta un
enlace o
objeto incrustado.
 J JOIN / Une objetos similares
para formar
Un objeto único e
ininterrumpido.
JOG DIMJOGGED / Crea
jogged
Dimensiones para círculos y
arcos
De izquierda a derecha
L LINE / Crea segmentos de
línea recta.
LA LAYER / Gestiona capas y
propiedades de la capa.
LAS LAYERSTATE / Guarda,
restaura,
y administra los estados de
capa con nombre.
LE QLEADER / Crea un líder y
Anotación de directriz.
LEN LENGTHEN / Cambia la
longitud de
objetos y el ángulo incluido de
Arcos.
MENOS MALLASUAVE /
Disminuye la
Nivel de suavidad de los
objetos de malla
por un nivel.
LI LIST / Muestra los datos de
propiedad de
objetos seleccionados.
LO LAYOUT / Crea y modifica
Fichas de diseño de dibujo.
LT LINETYPE / Cargas,
conjuntos y
Modifica los tipos de línea.
LTS LTSCALE / Cambia el
factor de escala de
Tipos de línea para todos los
objetos de un dibujo.
LW LWEIGHT / Establece la
corriente
grosor de línea, opciones de
visualización de grosor de
línea,
y
unidades de peso de línea.
M MOVE / Mueve objetos de
una forma especificada
distancia en una dirección
especificada.
MA MATCHPROP / Aplica las
propiedades
de un objeto seleccionado a
otros objetos.
MATERIALES DE MATA /
Muestra u oculta el
Ventana de materiales.
ME MEASURE / Crea objetos
puntuales o
bloques a intervalos medidos a
lo largo de
La longitud o el perímetro de
un objeto.
MEA MEASUREGEOM / Mide
el
distancia, radio, ángulo, área y Modifica los estilos de directriz
múltiple.
volumen de los objetos
seleccionados o MO PROPERTIES /
Propiedades de los controles
secuencia de puntos.
de objetos existentes.
MI MIRROR / Crea un espejo
MORE
Copia de los objetos
MESHSMOOTHMORE /
seleccionados.
Aumenta la
ML MLINE / Crea múltiples
Nivel de suavidad de los
paralelos
objetos de malla
lineas.
por un nivel.
MLA MLEADERALIGN / Alinea
MS MSPACE / Cambia del
y espacia
espacio papel
Objetos de directriz múltiple
a una ventana gráfica de
seleccionados.
espacio modelo.
MLC MLEADERCOLLECT /
MSM MARKUP / Abre el
Organiza
marcado
Multidirectriz seleccionada que
Gerente de Conjunto.
contiene
MT MTEXT / Crea un texto de
bloques en
varias líneas
filas o columnas, y muestra el
objeto.
resultado con un solo líder.
MV MVIEW / Crea y controla
MLD MLEADER / Crea un líder
Ventanas gráficas de diseño.
múltiple
N–O
objeto.
UBICACIÓN GEOGRÁFICA
MLE MLEADEREDIT / Añade
NORTE / Especifica
líneas directrices a,
La información de ubicación
o elimina las líneas directrices
geográfica
de,
para un archivo de dibujo.
Un objeto de directriz múltiple.
NSHOT NEWSHOT / Crea una
MLS MLEADERSTYLE / Crea
vista con nombre
y
con movimiento que se
reproduce cuando
 visto con ShowMotion. Parámetros asociativos
utilizados
NVIEW NEWVIEW / Crea una
vista con nombre en el dibujo.
sin movimiento. PARAM BPARAMETER /
Añade un parámetro
O OFFSET / Crea círculos
concéntricos, con pinzas a un bloque
dinámico
líneas paralelas y curvas
paralelas. definición.
OP OPTIONS / Personaliza el PATCH SURFPATCH / Crea un
nuevo
configuración del programa.
superficie colocando una tapa
ORBIT 3DORBIT / Gira la vista
sobre un
en
arista superficial que forma un
espacio 3D, pero restringido a
borde cerrado
órbita horizontal y vertical
bucle.
solamente.
PC POINTCLOUD / Ofrece
OSNAP del sistema operativo /
opciones
Establece la referencia a
objetos en ejecución Para crear y enlazar nubes de
puntos
Modos
Archivos.
P
PCATTACH
PAN / Agrega un parámetro
POINTCLOUDATTACH /
con
Inserciones
Apretones
Un archivo de nube de puntos
a una definición de bloque indexado en
dinámico.
el dibujo actual.
PA PASTESPEC / Pega
PCINDEX
objetos de
POINTCLOUDINDEX / Crea
el Portapapeles en el actual un archivo

dibujo y controla el formato nube de puntos indexada

(PCG o ISD)
de los datos.
de un archivo de escaneo.
PARÁMETROS PAR / Controla
el PE PEDIT / Edita polilíneas y
Mallas poligonales 3D.
PL PLINE / Crea una polilínea
2D.
PO POINT / Crea un objeto de
punto.
POFF HIDEPALETTES / Hides
actualmente
paletas mostradas (incluida la
paleta
línea de comandos).
POL POLYGON / Crea un
equilátero
polilínea cerrada.
PON SHOWPALETTES /
Restaura
la exhibición de paletas
ocultas.
PROPIEDADES DE
SOLICITUD DE
INCORPORACIÓN DE
CAMBIOS / Propiedades de
muestra
paleta.
PRE PREVIEW / Muestra el
dibujo
como se trazará.
PRINT PLOT / Traza un dibujo
en un trazador,
impresora o archivo.
PS PSPACE / Interruptores de
un modelo
Espacio de la ventana gráfica
al espacio papel.
PSOLIDPOLYSOLID / Crea un
archivo 3D
polisólido en forma de pared.
PU PURGE / Elimina los
elementos no utilizados,
como definiciones de bloques
y capas,
del dibujo.
PIRÁMIDE PYR / Crea una
pirámide sólida en 3D.
Q
QC QUICKCALC / Abre el
Calculadora QuickCalc.
QCUI QUICKCUI / Muestra la
opción Personalizar
Editor de interfaz de usuario en
un
estado.
QP QUICKPROPERTIES /
Pantallas abiertas
Dibujos y presentaciones en
un dibujo
en imágenes de vista previa.
QSAVE QSAVE / Guarda el
dibujo actual.
QVD QVDRAWING / Pantallas
abiertas
Dibujos y presentaciones en
un dibujo
Uso de imágenes de vista
previa.
QVDC QVDRAWINGCLOSE /
Cierra la vista previa
 Imágenes de dibujos y
presentaciones abiertos
en un dibujo.
QVL QVLAYOUT / Muestra
imágenes de vista previa
del espacio modelo y de los
diseños en un
dibujo.
QVLC QVLAYOUTCLOSE /
Cierra la vista previa
Imágenes del espacio modelo
y los diseños
en el dibujo actual.
R superficie barriendo un objeto
R REDRAW / Actualiza la
pantalla
en la ventanilla actual.
RA REDRAWALL / Actualiza la
pantalla
en todas las ventanas gráficas.
RC RENDERCROP /
Renderiza un
área rectangular, llamada
recorte
window, dentro de una
ventanilla.
RE REGEN / Regenera todo el
Dibujo de la ventana gráfica
actual.
REA REGENALL / Regenera el
dibujo
y actualiza todas las ventanas
gráficas.
REC RECTANG / Crea un
polilínea.
REG REGION / Convierte un
objeto que
Encierra un área en un objeto
de región.
REN RENAME / Cambia los
nombres
asignados a elementos como
capas y
Estilos de cota.
REV REVOLVE / Crea un
sólido 3D o
2D
alrededor de un eje.
RO ROTATE / Gira objetos
alrededor
un punto base.
RP RENDERPRESETS /
Especifica el renderizado
Ajustes preestablecidos,
renderizado reutilizable
Parámetros
para renderizar una imagen.
RPR RPREF / Muestra u
oculta el
Paleta de ajustes de
renderizado avanzados para
Acceso a renderizado
avanzado
Configuración.
 RR RENDER / Crea un SHA SHADEMODE / Inicia el
fotorrealista
Comando VSCURRENT.
o imagen sombreada de forma
SL SLICE / Crea nuevos
realista de
sólidos 3D y
un modelo 3D sólido o de
superficies cortando o
superficie.
dividiendo,
RW RENDERWIN / Muestra el
objetos existentes.
Renderizar ventana sin iniciar
SN SNAP / Restringe el
una operación de movimiento del cursor
representación.
a intervalos especificados.
S
SO SOLID / Crea triángulos
S STRETCH / Estira objetos rellenos de sólidos
cruzados
y cuadriláteros.
por una ventana de selección o
SP SPELL / Revisa la
un polígono.
ortografía de un dibujo.
SC SCALE / Amplía o reduce
SPE SPLINEDIT / Edita una
la selección
polilínea spline o splinefit.
objetos, manteniendo las
SPL SPLINE / Crea una curva
proporciones de
suave que
el objeto de la misma manera
pasa a través o cerca de
después de escalar.
especificado
SCR SCRIPT / Ejecuta una
Puntos.
secuencia
SPLANE SECTIONPLANE /
de comandos de un archivo de
Crea un archivo
script.
sección
SECCIÓN SEC / Utiliza la
intersección de objeto que actúa como un
esqueje
Un plano y sólidos, superficies
o mallas avión
para crear una región. a través de objetos 3D.
SET SETVAR / Enumera o SPLAY SEQUENCEPLAY /
cambia el Reproduce vistas con nombre
valores de las variables del en una categoría.
sistema.
 SPLIT MESHSPLIT / Divide
una cara de malla
en dos caras.
SPE SPLINEDIT / Edita una
spline o
Polilínea de ajuste de spline.
SSM SHEETSET / Abre el
conjunto de planos
Director.
ST STYLE / Crea, modifica,
o especifica estilos de texto.
STA STANDARDS / Gestiona
el
asociación
de archivos de normas con
dibujos.
SU SUBTRACT / Combina 3D
seleccionado
sólidos, superficies o regiones
2D por
sustracción
T forma de rosquilla
T TEXTOM / Crea un texto de
varias líneas
objeto.
TA TEXTALIGN / Alinea varios
textos
objetos verticales, horizontales
o para cumplir con el
oblicuamente.
TB TABLE / Crea un objeto de
tabla vacío.
TEDIT TEXTEDIT / Edita una
cota
restricción, cota u objeto de
texto.
TH THICKNESS / Establece el
3D predeterminado
thickness al crear
Objetos geométricos 2D.
TI TILEMODE / Controla si
Se puede acceder al espacio
de papel.
A LA BARRA DE
HERRAMIENTAS / Muestra,
oculta,
y personaliza las barras de
herramientas.
TOL TOLERANCE / Crea
geométricos
Tolerancias contenidas en una
operación
marco de control.
TOR TORUS / Crea un 3D en
sólido.
TP TOOLPALETTES / Abre el
archivo
Ventana Paletas de
herramientas.
TR TRIM / Recorta objetos
bordes de otros objetos.
TS TABLESTYLE / Crea,
modifica,
 o especifica estilos de tabla. VPLAY VIEWPLAY /
Reproduce la animación
De la U a la W
asociado a una vista con
UC UCSMAN / Gestiona
nombre.
definido
VS VSCURRENT / Establece
sistemas de coordenadas de
el objeto visual
usuario.
en la ventana gráfica actual.
UNIDADES DE LAS
NACIONES UNIDAS / Controla VSM VISUALSTYLES / Crea y
la coordinación y
modifica los estilos visuales y
formatos de visualización de
Se aplica
ángulos y
Un estilo visual a una
precisión.
ventanilla.
OCULTAR /
W WBLOCK / Escribe objetos
UNISOLATEOBJETOS /
o
Pantallas
un bloque a un nuevo archivo
Objetos UNISOLATE
de dibujo.
previamente ocultos
WE WEDGE / Crea un sólido
con los objetos ISOLATEO o
3D
Comando HIDEOBJECTS.
cuña.
UNI UNION / Uniones dos
WHEEL NAVSWHEEL /
sólidas
Muestra una rueda
o dos objetos de región.
que contiene una colección de
V VIEW / Guarda y restaura el
Ver herramientas de
nombre
navegación.
vistas, vistas de cámara,
X–Z
diseño
X EXPLODE / Rompe un
Vistas
objeto compuesto
y vistas preestablecidas.
en sus objetos componentes.
VGO VIEWGO / Restaura una
XA XATTACH / Inserta un
vista con nombre.
archivo DWG
VP DDVPOINT / Establece el
como referencia externa
3D
(referencia externa).
dirección de visualización.
XB XBIND / Enlaza una o más
definiciones
de objetos con nombre en una
referencia externa a la
dibujo actual.
XC XCLIP / Recorta la
visualización de un
Referencia externa o
referencia de bloque
a un límite especificado.
XL XLINE / Crea una línea de
infinito
largura.
XR XREF / Inicia el
Comando
EXTERNALREFERENCES.
Z ZOOM / Aumenta o
disminuye
La ampliación de la vista
en la ventanilla actual.
ANÁLISIS DE CEBRACEBRA /
Proyectos rayas
sobre
un modelo 3D para analizar la
superficie
continuidad.
ZIP ETRANSMIT / Crea un
SelfExtracting
o paquete de transmisión
comprimido
